When the full arrow is

first displayed, the

SpotLite® pointer

shines, and a steady

tone sounds, you have

located the edge of the

stud. Mark this spot.

Without releasing

Power button,

continue scanning

beyond marked spot

until some segments

of the arrow turn off.

Slide unit in reverse

direction to locate

other edge of stud.

Mark this second

spot. Middle of stud is

centered between the

two marks.

Eine Kante ist lokalisiert,

wenn sich die Streifen

zu einem vollständigen

Pfeil zusammenbilden,

und die SpotLite®

Lichtsignalanzeige

aufleuchtet, verstärkt

durch einen konstantes

akustisches Signal.

Markieren Sie diese

ermittelte Kante.

Halten Sie weiterhin die

Ein/Aus-Taste gedrückt,

und scannen Sie weiter,

bis die Streifen auf

dem Display weniger

werden. Bewegen

Sie das Gerät nun in

die entgegengesetzte

Richtung, um die zweite

Balkenkante zu finden.

Markieren Sie diese

zweite Kante. Die

Kantenmitte befindet

sich genau zwischen den

zwei Markierungen.

2. SELECTING THE MODE

Move selector switch to the desired mode:

STUD SCAN for finding wood or metal studs or

DEEPSCAN® for finding studs behind walls more

than 19 mm thick.

Unit will remain off if Power button is not depressed.

2. BETRIEBSART AUSWÄHLEN

Stellen Sie den Betriebswahlschalter auf den

gewünschten Modus ein:

STUD SCAN (Balken scannen), um Holzbalken/

Metallverstrebungen zu orten; oder DEEPSCAN

(TiefenScannen), um über 19 mm hinaus zu scannen, bei

dicken Wänden.

Das Gerät bleibt ausgeschaltet solange die Ein/Aus-Taste

nicht gedrückt wird.

3. FINDING A STUD

Always scan for studs with the scanner placed

flat against the wall. Move the mode switch to

STUD SCAN, place the tool flat against the wall,

then press and hold the Power button. Wait for

beep to confirm calibration has completed before

moving scanner.

Continue to hold

the Power button,

then slowly slide unit

horizontally across the

wall, left or right. As

you begin to approach a

stud, the arrow segments

will begin to turn on.

3. EINEN HOLZBALKEN ORTEN

Halten Sie beim Scannen das Gerät immer flach an

die Wand. Schalten Sie mit der Modus-Auswahltaste

den STUD SCAN Modus ein, legen Sie den Scanner

flach an die Wand, wobei Sie gleichzeitig die Ein/Aus-

Taste drücken und gedrückt halten. Bevor Sie den

Scanner bewegen, warten Sie bitte auf das akustische

Signal, das Ihnen die abgeschlossene Kalibrierung

bestätigt.

Halten Sie weiterhin die

Ein/Aus-Taste gedrückt,

und bewegen Sie das

Gerät langsam horizontal

in Richtung Links oder

Rechts entlang der

Wand. Sobald ein naher

Balken aufgespürt wird,

erscheinen Pfeilförmige

Streifen im Display.

1. INSTALLING THE BATTERY

Push in the battery

door tab at the bottom

of the tool and open

the door.

Insert a new 9-Volt

battery, matching the

positive (+) and negative

(-) terminals to the icons

printed on the back. Snap

the battery into place and

replace the door.

1. INSTALLATION DER BATTERIE

Drücken Sie auf

den unteren Teil der

Batterieabdeckung

und öffnen Sie das

Batteriefach.

Legen Sie eine neue 9-Volt

Batterie ein, so dass die

Pole der Batterie, Positiv

(+) und Negativ (-) dem

abgedrucktem Hinweis (-)

und (+) auf der Rückseite des

Gerätes entsprechen.

4. WIREWARNING® DETECTION

WireWarning® detection works continuously in

STUD SCAN and DEEPSCAN® modes. When live

AC voltage is detected, the WireWarning

® indicator

will appear on the display. If scanning begins over

a live AC wire, the WireWarning® indicator will

flash continuously.

4. ORTUNG VON

SPANNUNGSFÜHRENDEN

LEITUNGEN MIT

WIREWARNING®

Die kontinuierliche Funktion WireWarning® ist stets in

beiden Betriebsarten STUD SCAN sowie DEEPSCAN

eingestellt. Sobald eine Leitung mit Wechselspannung

geortet wird, erscheint die WireWarning

®-Alarmanzeige

für spannungsführende Leitungen im Display des

Gerätes. Falls der Start des Scan-Vorgangs über

einer spannungsführenden Leitung erfolgt, wird die

WireWarning®-Alarmanzeige kontinuierlich aufleuchten.

5. OPERATING TIPS

For optimum scanning results:

•Holdthetoolstraightupanddown,parallelto

the studs, and do not rotate the tool.

•Keeptoolflatagainstthewallanddonotrock,

tilt, or press hard when slowly sliding across the

surface being scanned.

•Avoidplacingyourotherhand,oranyother

part of your body, on the surface being scanned.

•Dependingontheproximityofelectricalwiring

or pipes to the wall surface, the scanner may

detect them in the same manner as studs.

Caution should always be used when nailing,

cutting, or drilling in walls, floors, and ceilings

that may contain these items.

•Toavoidsurprises,rememberthatstudsor

joists are normally spaced 400 mm or 600 mm

apart and are 38-45 mm wide. Anything closer

together or a different width may not be a stud,

joist, or firebreak.

Always turn off the power when working near

electrical wires.

5. BEDIENUNGSHINEISE

Um optimale Scan-Ergebnisse zu erzielen:

•HaltenSiedasGerätstetsgeradeundinvertikaler

Position, so dass es parallel zu den Balken liegt,

und machen Sie keine drehenden Bewegungen.

•HaltenSiedasGerätflachandieWand,streifenSie

damit langsam entlang der Wand und kippen Sie es

nicht während Sie die Oberfläche scannen.

•AchtenSiedarauf,dassIhreandereHandbzw.

anderer Teil Ihres Körpers nicht die Oberfläche, die

Sie scannen, berührt.

•JenachLageundTiefederspannungsführenden

Leitungen oder Rohre unter der Wandoberfläche,

könnte das Gerät diese auch wie Balken orten.

Gehen Sie bitte mit äußerster Vorsicht vor,

wenn Nägel angebracht werden, bzw. Schneid-/

Bohrarbeiten an den Wänden oder Decken

ausgeführt werden sollen, hinter denen sich

Leitungen und Rohre befinden.

You suspect electrical

wires, but do not

detect any.

Sie vermuten

Stromleitungen,

können sie jedoch

nicht orten.

Area of voltage

detection appears much

larger than actual wire

(AC only).

Die Fläche, bei der

Stromleitungen

angezeigt werden,

ist größer als

die tatsächliche

Stromleitung.

•Wiresmaybeshieldedbehind

metallic wall coverings, plywood

shearwall, or other dense material,

or in conduit.

•Thewiresmaynotbelive.

•Wiresdeeperthan51mmfrom

surface may not be detected.

•GeschützeLeitungensindmöglicherweisehinter

metallischen Wandbelagen, querliegenden

Sperrholzplatten, bzw. anderen dichten und

massiven Materialien, oder in einem Isolierrohr.

•DieLeitungensindnichtspannungsführend.

•Leitungentieferals5,1cmunterderOberfläche

werden möglicherweise nicht geortet.

•Voltagedetectioncanspreadon

drywall as much as 305 mm from

each side of an actual electrical

wire.

•StromkannaufeinerTrockenbauwandbis

zu 305 mm auf jeder Seite der eigentlichen

elektrischen Leitung geortet werden.

All LCD icons flash

and the unit beeps

continuously.

Alle Symbole und

Anzeigen erscheinen

gleichzeitig auf dem

Display und ein Ton

piepst kontinuierlich.

•Scanbeganondensepartofwallor

over a stud.

•Unitnotflatagainstwall.

•Unittiltedorliftedduringscan.

(All these factors affect proper

calibration.)

•Scanningsurfaceistoodenseortoo

wet for unit to operate.

•DerScan-Vorgangistübereinem

strukturdichten/massiven Teil der Wand

gestartet worden oder direkt über einem Balken.

•DasGerätwurdenichtflachgegendieWand

gehalten.

•DasGerätwurdewährenddesScannens

gekippt oder von der Wand abgehoben. (All

diese Faktoren haben Einfluss auf die richtige

Kalibrierung.)

•Die(Wand-)Oberflächeistzustrukturdichtbzw.

massiv oder zu feucht.

•Turnunitoff,moveoverafewinches,pressPower

button, and start again.

•Onroughsurfaces,placeathinpieceofcardboardon

wall, scanning over it to help slide unit more smoothly.

•Keephandatleast150mmfromunitwhileyou

calibrateandscan.Holdunitwiththumbandindex

finger no higher than handgrips. Be careful not to

move your fingers after calibration.

•Alwaysholdunitparalleltothestudandmoveit

perpendicular to the stud you’re trying to locate.

•Ifyouareusingunitonarecentlytaped,painted,or

wallpapered wall, allow time to dry and try again.

•SchaltenSiedasGerätab,bewegenSieeseinigeZentimeter,

schalten Sie es wieder ein, und beginnen Sie erneut.

•LegenSieaufrauenOberflächeneinStückdünnePappeauf

die Wand und scannen Sie darüber. Lassen Sie das Gerät so

auf der Oberfläche langsam gleiten und scannen Sie weiter.

•WährendderKalibrierungunddesScannenshaltenSiebitte

Ihre Hand mindestens 150 mm im Abstand vom Gerät.

•HaltenSiedasGerätstetsparallelzumBalken.HaltenSie

es stets aufrecht und bewegen Sie es zum Balken hin.

•FallsdasGerätaufeinerfrischtapeziertenodergemalten

Wand verwenden möchten, warten Sie bis der Belag

trocken ist, und versuchen Sie es erneut.

Unable to detect studs

in STUD SCAN mode.

Middle LCD segment

doesn’t turn on or flash

in STUD SCAN mode.

Lokalisierung von

Balken im STUD SCAN

Modus nicht möglich.

Im STUD SCAN Modus

zeigt das Display im

mittleren Bereich nichts

an bzw. blinkt nicht.

•Wallisparticularlythickordense.

•DieWandistbesondersstrukturdicht

bzw. massiv.

•SwitchtoDEEPSCAN® mode to locate the stud.

•InterpretthepairofLCDbarsclosesttothecenteras

stud edge.

•SchaltenSieaufdenDEEPSCAN®Modusum,umeinen

Balken zu orten.

•GehenSiedavonausdieBalkenkantengeortetzu

haben, wenn die angezeigten Doppelstreifen nahe dem

Balkenmittelpunkt im Display erscheinen.

The TruCal® icon

turns on but, when

scanning, unit doesn’t

do anything else.

Das Symbol TruCal®

erscheint, aber

das Gerät zeigt

keine weitere Scan-

Aktivität an.

•Unitmaynotbeflatagainstthewall.

•IfitisintheDEEPSCAN® mode

(DEEPSCAN®

is lit), you may have

calibrated over a stud.

•DasGerätistnichtflachgegendieWandgehalten.

•FallsdiesimDEEPSCAN®Modusvorkommt

(DEEPSCAN® Funktion ist eingestellt), wurde

möglicherweise direkt über einem Balken

kalibriert.

•HoldunitsotwoVelcro™ strips on the back make

contact with wall.

•Recalibrateunitinadifferentplaceandre-scanarea.

•HaltenSiedasGerätsoandieWand,dassdiezwei

Filsstreifen auf der Gerätunterseite direkten Kontakt mit der

Wand haben.

•RekalibrierenSiedasGerätaneineranderenStelleder

Wand und beginnen Sie erneut.

Working in DEEPSCAN

mode and can’t detect

studs.

Kann im DEEPSCAN®

Modus keine Balken

orten.

•Youmayhavecalibratedovera

stud. (The error condition is disabled

in DEEPSCAN® mode because it is

twice as sensitive as STUD SCAN.)

•Youmaybeholdingtheunitlikea

TV remote, aiming it at the wall.

•DieKalibrierungistdirektübereinemBalken

erfolgt. ( Die Funktion Fehlerkorrektur ist im

DEEPSCAN® Modus nicht möglich, da dieser

Modus über die zweifache Empfindlichkeit des

STUD SCAN Modus verfügt.)

•SiehaltendasGerätwieeineFernbedienung

und zielen auf die Wand.

•Moveunitoverafewinchesandrecalibrate.

•HoldunitsotwoVelcro™ strips on the back make

contact with wall.

•BewegenSiedasGeräteinigeZentimeterwegund

kalibrieren Sie erneut.

•HaltenSiedasGerätsoandieWand,dassdiezwei

Filsstreifen auf der Gerätunterseite direkten Kontakt mit der

Wand haben.

Detects other objects

besides studs.

Ortet neben Balken

auch andere Objekte.

•Electricalwiringandmetalorplastic

pipes may be near or touching back

surface of wall.

•ElektrischeLeitungenoderMetall-bzw.

Plastikrohre sind in der Nähe des Balkens

oder Abstandslos direkt unter der

Wandoberfläche.

•Checkforotherstudsequallyspacedtoeitherside

300, 400, or 600 mm apart or for the same stud

at several places directly above or below the first

scan area.

•SuchenSienachweiterenBalken,mitgleichenAbständen

auf jeder Seite zwischen 300 mm, 400 mm, oder 600 mm

oder nach dem gleichen Balken an verschiedenen Stellen

direkt über oder unter der Fläche, die zuerst gescannt wurde.

•Useextracautioniftheareahasplywood,thickwood

backing behind drywall, or thicker-than-normal walls.

•Ifaswitchcontrolsanoutlet,makesureitisONfor

detection, but turned off when working near electrical

wires.

Always turn off power when cutting, nailing, or

drilling near electrical wires.

•GehenSiemitäußersterVorsichtvor,wennsichSperrholz,

bzw. dickes Holz hinter einer Trockenbauwand oder

massiven Wand befindet.

•FallseineSteckdosemitSchalterimScanbereichliegt,

achten Sie darauf, dass während des Scannens der Schalter

der Steckdose an ist. Achten Sie beim Scannen in jedem

Fall darauf, dass Sie vorher den Strom ausgeschaltet haben.

Schalten Sie den Strom stets aus, wenn in der Nähe von

elektrischen Leitungen Nägel angebracht werden, bzw.

Schneid-/Bohrarbeiten an den Wänden oder Decken

ausgeführt werden sollen.

•Tonarrowdetection,turnunitoffandonagainatthe

edge of where wire was detected and scan again.

Always turn off power when cutting, nailing, or

drilling near electrical wires.

•UmdieOrtungeinzugrenzen,schaltenSiedasGerätaus

und dann wieder ein, und fahren Sie fort von der Stelle aus,

die Ihnen vorher als Grenzstelle zu einer Leitung angezeigt

wurde. Beginnen Sie erneut.

Schalten Sie den Strom stets aus, wenn in der Nähe von

elektrischen Leitungen Nägel angebracht werden, bzw.

Schneid-/Bohrarbeiten an den Wänden oder Decken

ausgeführt werden sollen.

Probable Causes

Mögliche Ursachen

Solutions

Lösungen

Situation

WORKING WITH DIFFERENT MATERIALS

StudSensor™

50 is for use on dry interior walls

only.

Note: Sensing depth and accuracy can vary due

to moisture, content of materials, wall texture,

and paint.

StudSensor™

50 can scan effectively through

most sheet materials, including:

•Barewoodflooring(inDEEPSCAN® mode)

•Linoleumonwoodbase

•Gypsumdrywalloverplywoodsheathing

•Wallpaperedwalls(ifdry)

•Texturedceilingsifuniformthickness(placea

thin piece of cardboard on ceiling and scan over

ittoavoiddamagetotexturing)

StudSensor™

50 is not designed to scan

materials such as:

•Ceramicfloortile

•Carpetingandpadding

•Wallpaperwithmetallicfibers

•Freshlypaintedwallsthatarestilldamp(may

take one week or longer to dry after application)

•Lathandplasterwalls

•Foilcoveredinsulationboard

•Glassoranyotherdensematerial

•BeachtenSiestets,dassHolzbalkenund

Metallverstrebungen üblicherweise im Abstand von

400 mm oder 600 mm liegen und ca. 38-45 mm

breit sind. Kleinere Abstandsergebnisse oder eine

andere Breite, können auf ein anderes Objekt als

einen Balken/Metallverstrebung/geschützte Leitung

hinweisen.

Schalten Sie stets den Strom aus, wenn Sie in der

Nähe von elektrischen Kabeln scannen.

MIT UNTERSCHIEDLICHEN MATERIALIEN

ARBEITEN

Der StudSensor™ e50 ist nur zum Gebrauch auf

Innenraumwänden geeignet.

Wichtig: Die Messtiefe und die Genauigkeit

können je nach Feuchtigkeitsgehalt der

Materialien, der Wandstruktur und der Farbe

variieren.

Der StudSensor™ e50 kann praktisch auf den meisten

Wand-, Decken-, und Bodenbelägen eingesetzt

werden, unter anderem:

•ReineHolzböden(mitderBetriebsartDEEPSCAN®)

•LinoleumParkettaufHolz

•VergipsteTrockenbauwändeaufSperrholzplatten

•(trockene)TapezierteWände

•StrukturdeckenmiteinheitlicherWandtiefe(legen

Sie ein Stück dünner Pappe auf die Strukturdecke,

um eine ebene Oberfläche zu schaffen und scannen

Sie über die Pappe, um die Strukturdecke nicht zu

beschädigen)

Der StudSensor™

50 ist nicht für das Scannen auf

folgenden Materialien geeignet:

•Keramikbodenplatten

•TeppichundPolster

•TapetenmitMetallfasern

•Frischgestrichene,nochfeuchteWände

(gegebenenfalls dauert es eine Woche oder länger

bis der Belag trocken ist)

•LattenundVerputz

•FolienüberzogeneDämmplatte

•GlasoderanderedichteMaterialien

StudSensor™ e50

Stud Finder

StudSensor™ e50

Kantenortungsgerät

Stud Edge Groove

Kantenortungsschlitz

SpotLite® Pointer

SpotLite

Lichtsignalanzeige

WireWarning®

Detection

Indicator

WireWarning®

-Alarmanzeige für

spannungsführende

Leitungen

STUD SCAN

Mode

Anzeige für STUD

SCAN-Modus

(Balken scannen)

Power

Button

Ein-/Aus-Taste

TruCal® Icon

TruCal®

DEEPSCAN®

Mode

Anzeige für

DEEPSCAN-Modus

(Tiefenscannen)

Mode Switch

Modus-

Auswahltaste

DeepScan,SpotLite,StudSensor,TruCal,WireWarning,andZirconareregisteredtrademarksortrademarksofZirconCorporation.

DeepScan,SpotLite,StudSensor,TruCal,WireWarning,undZirconsindregistrierteWarenzeichenoderWarenzeichenderZirconCorporation.

Visit www.zirconinternational.com for the most current instructions.

Aktualisierte Bedienungsanleitungen finden

Sie unter www.zirconinternational.com

6. HELPFUL HINTS (See also number 5, Operating Tips)

6. HILFREICHE HINWEISE (siehe auch Anweisungen in Punkt 5, BEDIENUNGSHINEISE)

The StudSensor™

50 features

two scanning modes:

•STUDSCAN:Locatestheedges

of wood and metal studs up to

19 mm deep

•DEEPSCAN®: Locates the edges

of wood and metal studs up to

38 mm deep

WireWarning® detection

automatically detects and alerts

the user to live AC wires in STUD

SCAN and DEEPSCAN® modes.

When AC voltage is detected, the

AC WireWarning®

icon will be

displayed on screen.

Das Kantenortungsgerät StudSensor™

50 verfügt über zwei Betriebsarten:

• STUDSCAN/OrtungvonBalken:

findet die Kanten von Holz und

Metallverstrebungen bis zu einer

Tiefe von 19 mm.

• DEEPSCAN® / Tiefenscannen:

findet die Kanten von Holz und

Metallverstrebungen bis zu einer

Tiefe von 38 mm.

Die Funktion WireWarning

® ist

automatisch eingestellt. Damit werden

in den Betriebsarten STUD SCAN

und DEEPSCAN spannungsführende

Leitungen aufgespürt und angezeigt.

Sobald eine Stromleitung erfasst ist,

erscheint auf dem Display das Symbol

für Stromwarnung (Blitz in einem

Dreieck).

LIMITED 2 YEAR WARRANTY

ZirconCorporation,(“Zircon”)warrantsthisproducttobe

free from defects in materials and workmanship for one

year from the date of purchase. Any in-warranty defective

productreturnedtoZircon*,freightprepaidwithproofof

purchase date and $5.00 to cover postage and handling,

willberepairedorreplacedatZircon’soption.Thiswarranty

is limited to the electronic circuitry and original case of

theproductandspecificallyexcludesdamagecausedby

abuse, unreasonable use or neglect. This warranty is in lieu

ofallotherwarranties,expressorimplied,andnoother

representations or claims of any nature shall bind or obligate

Zircon.Anyimpliedwarrantiesapplicabletothisproduct

are limited to the one year period following its purchase.

INNOEVENTWILLZIRCONBELIABLEFORANYSPECIAL,

INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING

FROM POSSESSION, USE OR MALFUNCTION OF THIS PRODUCT.

EINGESCHRÄNKTE 2-JÄHRIGE GARANTIE

ZirconCorporation,(“Zircon”)garantiertfür2JahreabKaufdatum,

dass dieses Produkt keine Material- und Verarbeitungsmängel

aufweist. Bei jedem defekten Produkt, das innerhalb der Garantiefrist

beiZircon*zurückgesandtwird,mussdieFrachtimVorausbezahlt

sein, und ein beigefügter Nachweis zum Kaufdatum beiliegen,

umvonZirconwahlweiserepariertoderersetztzuwerden.Diese

Garantie beschränkt sich auf die elektronische Schaltung und das

Original-Gehäuse des Gerätes und schließt ausdrücklich alle Schäden,

die durch Missbrauch, falschen Gebrauchs oder Nachlässigkeit

verursacht wurden, aus. Diese Garantie tritt an Stelle von allen

anderen Gewährleistungen, ob direkt oder indirekt, dementsprechend

bleibtZirconfreivonanderenVertretungenoderForderungen

jeglicherArtverbindlichoderverpflichtend.Jeglicheindirekte

Gewährleistungen, die für dieses Produkt zutreffen, beschränken sich

aufdie2-jährigeGarantiefristnachdemErwerb.INKEINEMFALLE

ISTZIRCONHAFTBARFÜRJEGLICHESPEZIELLE,BEGLEITENDEODER

FOLGESCHÄDEN,DIEDURCHDENBESITZ,DIEVERWENDUNGODER

FEHLFUNKTION DIESES PRODUKTS ENTSTEHEN.

Return product freight prepaid with proof of purchase date (dated sales receipt) to:

ZIRCON

c/o DISTRIBUTION CENTRE HELLEMAN B.V.

VOLASTRAAT20

3281NGNUMANSDORP

NETHERLANDS

Be sure to include your name and return address. Out of warranty service

and repair, where proof of purchase is not provided, shall be returned with

repairs charged C.O.D. Allow 4 to 6 weeks for delivery.

www.zirconinternational.com

E-mail: info@zircon.com

U.S.Patents5352974,5619128,6023159,6259241,6291970,andPatents

Pending,CanadianPatents2141553,2341385,2353156,JapanesePatent

3581851,E.U.PatentD001111447andPatentsPending,GermanPatent

69333884.9,FrenchPatent0657032,U.K.Patent0657032.

Rückversand des Produkts bei Vorauszahlung aller Frachtkosten und mit Nachweis zum

Kaufdatum an:

ZIRCON

c/o DISTRIBUTION CENTRE HELLEMAN B.V.

VOLASTRAAT20

3281NGNUMANSDORP

NETHERLANDS

Bitte achten Sie darauf, dass Sie Ihren Namen und Ihre Rücksendungsadresse

angeben. Dienstleistungen und Reparaturen ausserhalb der Garantie bzw.

Reparaturen, bei denen kein Nachweis für das Kaufdatum erbracht werden kann,

werden per Nachnahme zurück geschickt. Die Lieferzeit beträgt 4 bis 6 Wochen.

www.zirconinternational.com

E-mail: info@zircon.com

U.S.Patente5352974,5619128,6023159,6259241,6291970,undeingereichte

Patente,KanadischePatente2141553,2341385,2353156,JapanischePatent

3581851,E.U.PatentD001111447undeingereichtePatente,DeutschesPatent

69333884.9,FranzösichePatent0657032,U.K.Patent0657032.

Caution: Wires deeper than 51 mm from the

surface, in plastic conduit, behind plywood

shear wall, or metallic wall covering may not

be detected. Use extreme caution in these

circumstances or whenever live AC is present.

Always turn off the power when working near

electrical wires.

Achtung: Leitungen, die tiefer als 51 mm hinter

der Oberfläche liegen, in Kunststoffleitungen

gefasst sind oder sich hinter Sperrholzwänden

bzw. metallischem Wandbelag befinden, können

gegebenenfalls nicht geortet werden. Gehen

Sie bitte bei solchen Bedingungen oder dort wo

spannungsführende Stromleitungen vorhanden

sind, mit äußerster Vorsicht vor.

Schalten Sie stets den Strom aus, wenn Sie in der

Nähe von elektrischen Kabeln scannen.

Battery

Door Tab

Batteriefach

Registerkarte

Lorsque la flèche

entière s´affiche la

première fois, que

SpotLite® s´allume,

et qu´on entend une

tonalité continue, vous

avez trouvé le bord du

poteau. Marquez cet

endroit.

Sans relâcher le

bouton de puissance,

continuez à balayer

au-delà de l´endroit

marqué jusqu´à ce que

quelques segments de

la flèche s´éteignent.

Glissez l´appareil dans

le sens contraire pour

trouver l´autre bord du

poteau.

Marquezcedeuxième

endroit. Le milieu du

poteau est centré entre

lesdeuxmarques.

Wanneer de volle

pijl voor het eerst

weergegeven wordt,

brandt de SpotLite®

richtgever en klinkt er

een constante toon.

Dit betekent dat u de

rand van de stijl hebt

gevonden. Markeer

deze plek.

Zonderdeaan/uit-

knop los te laten, blijft

u scannen voorbij de

gemarkeerde plek tot

sommige segmenten

van de pijl niet meer

branden. Schuif

het apparaat in de

omgekeerde richting

om de andere stijlrand

te vinden.

Markeer deze tweede

plek. Het midden van

de stijl ligt tussen de

twee markeringen.

2. SELECTING THE MODE

Placez le sélecteur sur le mode désiré :

STUD SCAN pour trouver des pièces de bois ou de

métal, ou DEEPSCAN® pour scanner des murs de

plus de 19 mm.

L’outil ne fonctionnera pas si le BOUTON DE

PUISSANCE n’est pas pressé.

2. DE MODUS SELECTEREN

Beweeg de selectorschakelaar naar de gewenste

modus:

STUD SCAN om houten of metalen stijlen te

vinden of DEEPSCAN® om stijlen achter wanden

die meer dan 19 mm dik zijn te vinden.

Het apparaat zal uitgeschakeld zijn als de aan/

uit-knop niet ingedrukt is.

3. TROUVER UN MONTANT

Placez toujours l’outil à plat sur le mur pour

scanner à la recherche d’objets. Placez le

sélecteur de mode sur STUD SCAN. Placez l’outil

à plat sur le mur, puis maintenez pressé le bouton

de puissance. Attendez qu’un bip confirme que la

calibration est bien effectuée avant de déplacer

le scanner.

Continuez à tenir enfoncé

le bouton de puissance

(Marche/Arrêt) puis

glissez lentement

l´appareil horizontalement

sur le mur, à droite ou à

gauche. En approchant un

poteau, les segments de

la flèche commenceront

à allumer.

3. EEN STIJL VINDEN

Altijd de scanner plat tegen de muur houden

als u stijlen scant. Beweeg de modusschakelaar

naar STUD SCAN, plaats het werktuig plat

tegen de wand, druk de aan/uit-knop in en blijf

er op drukken. Wacht op de pieptoon om te

confirmeren dat de kalibratie voltooid is vooraleer

de scanner te bewegen.

Blijf de aan/uit-knop

indrukken en schuif dan

langzaam het apparaat

over de wand, naar links

of rechts. Als u een stijl

begint te benaderen,

zullen de pijlsegmenten

beginnen branden.

1. INSTALLATION DE LA PILE

Pousser sur la languette

du couvercle de la pile

au bas de l’outil et ouvrir

le couvercle.

Insérer une pile de

9 V neuve, en faisant

correspondre les bornes

positive (+) et négative (-)

auxicônesimpriméesaudos.

Enclencher la pile en position

et replacer le couvercle.

1. DE BATTERIJ INSTALLEREN

Druk op het klepje

van de batterijdeur

onderaan het apparaat

en open de deur.

Steek een nieuwe 9-Volt

batterij in en zorg dat de

positieve (+) en negatieve

(-) uiteinden overeenkomen

met de pictogrammen op de

achterkant. Klik de batterij op

zijn plaats en breng de deur

opnieuw aan.

4. WIREWARNING® DETECTION

La détection WireWarning® fonctionne en

continu en mode STUD SCAN et DEEPSCAN®.

Lorsqu’une tension c.a. alimentée est détectée,

le voyant WireWarning® s’affiche sur l’écran. Si la

détection démarre au-dessus d’un fil sous tension,

l’indicateur AC clignotera en continu.

4. WIREWARNING® DETECTIE

WireWarning® detectie werkt continu in

STUD SCAN en DEEPSCAN® modi. Wanneer

stroomvoerende wisselspanning wordt

waargenomen, zal de WireWarning® indicator

voor wisselspanning op het scherm verschijnen.

U begint te scannen over een stroomvoerende

wisselspanningsdraad, zal de WireWarning®

indicator continu knipperen.

5. CONSEILS D’OPERATION

Pour les résultats optimum d’analyse :

•Tenezl’outildroitverticalementetparallèleaux

objets recherchés, et ne le pivotez pas.

•Maintenezl’outilàplatsurlemur,sansle

secouer, le pencher ni l’appuyer trop fort sur la

surface en effectuant un balayage lent.

•Evitezdeposervotreautremainoutouteautre

partie de votre corps sur la surface à scanner

•Selonladistancedufilélectriqueoudestuyaux

à la surface du mur, l´appareil de balayage

peut les détecter de la même manière que les

poteaux.Soyeztoujoursprudentenclouant,

coupant ou perforant les murs, les planchers

et les plafonds car ils peuvent contenir ces

éléments.

5. GEBRUIKSWENKEN

Voor optimale scanningresultaten:

•Houdhetwerktuigverticaalennaarbeneden

gericht, parallel met de stijlen, en draai het

werktuig niet.

•Houdhetwerktuigplattegendewanden

schommel het niet heen en weer, houd het niet

schuin, of druk er niet stevig op als u traag over

het te scannen oppervlak schuift.

•Vermijddatuuwanderehand,ofeenander

lichaamsdeel, op het te scannen oppervlak

plaatst.

•Alsergescandwordtindenabijheidvan

elektrische draden of buizen die dicht tegen

het wandoppervlak liggen, kan het zijn dat

de scanner ze op dezelfde wijze waarneemt

als stijlen. Voorzichtigheid is altijd geboden

wanneer u in wanden, vloeren en plafonds

die deze items kunnen bevatten spijkers slaat,

snijdt of boort.

U vermoedt dat er

elektrische draden zijn

maar vindt er geen.

Gebied waar spanning

waargenomen wordt,

lijkt veel groter te zijn

dan de eigenlijke draad

(alleen wisselspanning).

•Hetkanzijndatdradenafgeschermdzijn

door metaalhoudende wandbekleding,

triplexschijfwand,ofandercompact

materiaal, of in een leiding liggen.

•Hetkanzijndatdedradenniet

stroomvoerend zijn.

•Hetkanzijndatdradendiedieperdan

51 mm van het oppervlak liggen niet

waargenomen kunnen worden.

•Waarnemingvanspanningkanzichwel

305 mm op gipsplaatwand verspreiden

van elke zijde van een eigenlijke

stroomvoerende draad.

Alle lcd pictogrammen

flikkeren en het

apparaat piept continu.

•Scanbegonophetcompactegedeeltevan

de wand of over een stijl.

•Apparaatligtnietplattegendewand.

•Apparaatwerdschuingehoudenof

opgetild tijdens het scannen. (Al deze

factoren beïnvloeden de juiste kalibratie.)

•Scanningoppervlakistecompactoftenat

en het apparaat kan niet functioneren.

•Zethetapparaataf,beweegheteenpaarcentimeternaar

links of rechts, druk op de aan/uit-knop en begin opnieuw.

•Opruweoppervlakkenplaatstueendunstukkartonop

de wand en scant u daarover zodat het apparaat scanner

vlotter verder schuift.

•Houduwhandtenminste15cmvanhetapparaatterwijl

u kalibreert en scant. Houd het apparaat met duim en

wijsvinger niet hoger dan de handgrepen. Let er op dat u

uw vingers niet beweegt na het kalibreren.

•Houdhetapparaataltijdparallelmetdestijlenbeweeg

het loodrecht op de stijl die u probeert te vinden.

•Alsuhetapparaatgebruiktopeenmuurdieonlangs

getapet, geschilderd of behangen is, laat dan voldoende

tijd om te drogen en probeer opnieuw.

Niet in staat om stijlen

waar te nemen in

STUD modus.

Het LCD-segment in

het midden komt niet

aan of flikkert niet in

STUD SCAN modus.

•Wandisuitzonderlijkdikofcompact. •SchakelovernaarDEEPSCAN

® modus om de stijl te vinden.

•HetpaarLCD-balkjesdiehetdichtstbijhetmiddenliggen,

geven de rand van de stijl aan.

Het TruCal® pictogram

brandt, maar bij het

scannen gebeurt er

verder niets met het

apparaat.

•Hetkanzijndathetapparaatnietplat

tegen de wand ligt.

•AlshetzichindeDEEPSCAN® modus

bevindt (DEEPSCAN® brandt), kan het

zijn dat u over een stijl hebt gekalibreerd.

•HoudhetapparaatvastzodatdetweeVelcro

™ stroken op

de achterkant in contact komen met de wand.

•Kalibreerhetapparaatopnieuwopeenverschillende

plaats en scan het gebied opnieuw.

Is aan het werken in

DEEPSCAN®

modus

en kan geen stijlen

waarnemen.

•Hetkanzijndatuovereenstijlhebt

gekalibreerd. (De fout-voorziening is

uitgeschakeld in DEEPSCAN® modus omdat

het twee keer zo gevoelig is als STUD SCAN.)

•Misschienhoudtuhetapparaatvastzoals

de afstandbediening van de TV; u wijst

ermee in de richting van de wand.

•Beweeghetapparaateenpaarcentimeternaarlinksof

rechts en kalibreer opnieuw.

•HoudhetapparaatvastzodatdetweeVelcro

™ stroken op

de achterkant in contact komen met de wand.

Neemt andere zaken

waar buiten stijlen. •Elektrischedradenenmetalenofplastic

buizen kunnen in de nabijheid liggen of

de achterkant van de wand aanraken.

•Controleeropanderestijlendiezichopgelijkeafstanden

van elkaar bevinden 300, 400, of 600 mm van elkaar of

controleer op dezelfde stijl op verschillende plaatsen direct

boven en onder het eerste scangebied.

•Weesextravoorzichtigalserzichinhetgebiedachter

degipswandofweltriplexofdikhoutbevindt,ofalsde

wanden dikker dan normaal zijn.

•Alsereenschakelaarvooreencontactdoosindebuurtis,

zorg er dan voor dat hij AAN is voor detectie, maar UIT

staat als u in de buurt van elektrische draden werkt.

Zet altijd de stroomtoevoer uit als u in de nabijheid van

elektrische draden snijdt, nagels in de muur slaat of boort.

•Omwaarnemingpreciezertemakenzetuhetapparaat

uit en aan op de rand of daar waar de draad werd

waargenomen, en scant u opnieuw.

Zet altijd de stroomtoevoer uit als u in de nabijheid van

elektrische draden snijdt, nagels in de muur slaat of boort.

Cause Probable

Waarschijnlijke oorzaak

Solutions

Oplossing

Situation

Situatie

•Pouréviterlessurprises,rappelez-vousqueles

poteauxouquelessolivessontnormalement

espacés de 400 mm ou 600 mm de distance

et 38-45 mm de largeur. Tout ce qui est plus

rapproché ou d’une largeur différente n’est

peut-être pas un poteau, une solive ou un

coupe-feu.

Coupez toujours le courant en travaillant près

de fils électriques.

TRAVAIL AVEC DIFFERENT MATERIAUX

StudSensor™

50 doit être utilisé seulement sur

les murs secs et intérieurs.

Remarque : La profundeur et le précision de

détection prevent varié à cause de la quantité

d´humidité dans les matériaux, la texture du

mur, et la pienture.

Le StudSensor™

50 peut balayer de manière

efficaceàtraverslaplupartdesmatériauxen

feuilles, y compris :

•Lesplanchersdeboisnu(enmodeDeepScan

®)

•Lelinoléumsurbasedebois

•Lescloisonssèchesdegypsesurunefeuillede

contreplaqué

•Lesmursavecpapierpeint(s´ilssontsecs)

•Lesplafondstexturéssil´épaisseurestuniforme

(placez une mince feuille de carton sur le

plafond et balayez à travers cette feuille pour

éviterd´endommagerlatexturation)

Le StudSensor™

50 n´est pas conçu pour balayer

desmatériauxtelsque:

•Carreaudecéramiquedeplancher

•Tapisetthibaude

•Papierpeintavecfibresmétalliques

•Lesmursquel´onvientdepeindreetquisont

encore humides (laisser sécher une semaine ou

plus avant l’utilisation)

•Lattesetmursdeplâtre

•Panneauisolantcouvertdeclinquant

•Verreoutoutautrematériaudense

•Omverrassingentevoorkomenmaguniet

vergeten dat stijlen of (dwars)balken normaal

op 400 mm of 600 mm van elkaar liggen en

38-45 mm breed zijn. Als de waargenomen

materialen dichter bij elkaar liggen of een

verschillende breedte hebben, kan het zijn dat

dit geen stijl, balk of brandgang is.

Zet altijd de stroomtoevoer af als u in de

nabijheid van elektrische draden werkt.

MET VERSCHILLENDE MATERIALEN WERKEN

StudSensor™

50 is alleen bestemd om op droge

binnenmuren te gebruiken.

NB: Dieptewaarneming en nauwkeurigheid

kunnen vanwege het vocht, de samenstelling

van de materialen, de wandtextuur en de verf

variëren.

StudSensor™

50 kan doeltreffend doorheen de

meeste plaatmaterialen scannen waaronder:

•vloerenvanonbehandeldhout(inDEEPSCAN

modus)

•Linoleumopeenhoutenbasis

•Gipsplaatwandovertriplexplaat

•Murenmetbehangpapier(indiendroog)

•Plafondsmettextureringindiendedikte

uniform is (plaats een dun stuk karton op het

plafond en scan erover om te voorkomen dat de

textureringbeschadigdwordt)

StudSensor™

50 is niet bestemd om de volgende

materialen te scannen:

•Keramischevloertegels

•Tapijtenonderliggendemateriaal

•Behangpapiermetmetaalvezels

•Pasgeschilderdemurendienogvochtigzijn

(kan een week duren of langer om na het

aanbrengen te drogen)

•Steengaasenplaastermuren

•Isolatiebordbedektmetaluminiumfolie

•Glasofeenandercompactmateriaal

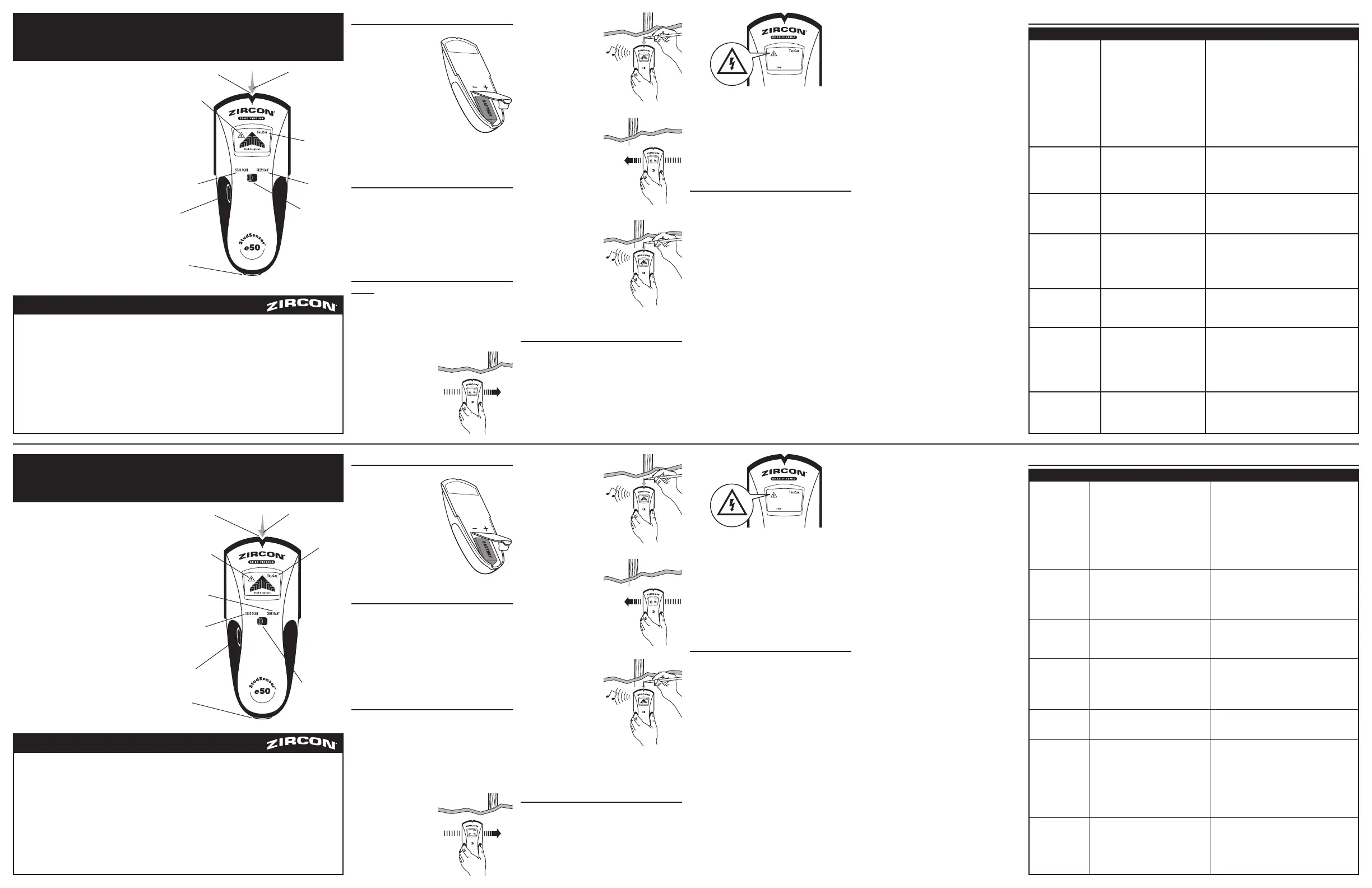

StudSensor™ e50

Détecteur de Montants

StudSensor™ e50

Stijlzoeker

Rainure du Bord

de Montants

Stud Edge Groove

Pointeur SpotLite®

SpotLite® richtgever

Indication

de Détection

WireWarning®

detectie-

indicator

Mode

STUD SCAN

modus

Bouton de Mise

en Marche

Aan/uit-knop

Icône

TruCal®

pictogram

Mode

DEEPSCAN®

modus

Sélecteur

de Mode

Modusschakelaar

DeepScan,StudSensor,SpotLite,TruCal,WireWarningetZirconsontdesmarquesdecommercedéposéesoudesmarquesdecommercedelaZirconCorporation.

DeepScan,SpotLite,StudSensor,TruCal,WireWarningenZirconzijngedeponeerdehandelsmerkenofhandelsmerkenvanZirconCorporation.

Visiter www.zircon.com/support pour les instructions plus courantes.

Bezoek www.zirconinternational.com voor de

meest courante aanwijzingen.

6. CONSEILS UTILES (Voir aussi §5, CONSEILS D’OPERATION)

6. BEHULPZAME WENKEN (zie ook nummer 5, Gebruikstips)

Le détecteur de montant

StudSensor™e50adeuxmodes

de balayage :

•STUDSCAN:Situelecentreetles

bords des pièces de bois et métal

jusqu´à 19 mm de profondeur

•DEEPSCAN® : Situe le centre

et les bords des pièces de bois

et métal jusqu´à 38 mm de

profondeur

La détection WireWarning® repère

et avertit de la présence de fils

électriques sous tension alternative

dans les modes STUD SCAN, et

un STUD DEEPSCAN®. Lorsqu’une

tensionc.a.estdétectée,l’icône

de tension c.a. WireWarning®

s’affiche sur l’écran.

The StudSensor™

50 heeft twee

scanningsmodi:

•STUDSCAN:vindtderanden

van houten en metalen stijlen

tot 19 mm diep

•DEEPSCAN®: vindt de randen

van houten en metalen stijlen

tot 38 mm diep

WireWarning® opsporing neemt

automatisch stroomvoerende

draden in STUD SCAN en

DEEPSCAN®

modi waar.

Wanneer wisselspanning wordt

waargenomen, dan zal het

WireWarning® pictogram voor

wisselstroom op het scherm

weergegeven worden.

GARANTIE LIMITÉE D´UN AN

LasociétéZircon(«Zircon»)garantitceproduitlibredetous

défautsdematériauxetdefabricationpendantunanàpartirde

ladated´achat.Toutproduitdéfectueuxselonlagarantieretourné

àZircon,fraisdetransportprépayésavecunepreuved´achat

datée et 5,00 $ pour couvrir les frais de poste et de manutention

seraréparéouremplacé,àladiscrétiondeZircon.Cettegarantie

est limitée au circuit électronique et au boîtier originaldu produit

etexclutspécifiquementlesdommagescauséspartoute

mauvaise utilisation, utilisation déraisonnable ou négligence.

Cettegarantieremplacetoutesautresgarantiesexpressesou

indirectes et aucune autre représentation ou réclamation de

quelquesortequecesoitn´obligeraounelieraZircon.Toutes

autres garanties indirectes applicables à ce produit sont limitées à

unepérioded´unansuivantl´achat.DANSAUCUNCASZIRCON

NE SERA TENUE RESPONSABLE DE TOUS DOMMAGES INDIRECTS

OU CONSÉCUTIFS SUITE À LA POSSESSION, L´UTILISATION OU LE

MAUVAIS FONCTIONNEMENT DE CE PRODUIT.

BEPERKTE GARANTIE VAN 2 JAAR

ZirconCorporation(“Zircon”)garandeertdatditproductvrijisvan

defecten in materialen en werkmanschap gedurende twee jaar vanaf

de aankoopdatum. Een defect product dat gedekt wordt door een

garantieengeretourneerdwordtnaarZircon*,verzendingskosten

vooraf betaald met gedateerd aankoopbewijs en $5.00 voor

verzendings- en verpakkingkosten, zal gerepareerd of vervangen

wordennaargoeddunkenvanZircon.Dezegarantieisbeperkttot

de elektronische circuits en de originele behuizing van het product,

in het bijzonder met uitzondering van schade veroorzaakt door

verkeerd gebruik, onredelijk gebruik of verwaarlozing. Deze garantie

vervangtalleanderegaranties,hetzijexplicietofimpliciet,engeen

andere verklaringen of claims van welke aard dan ook zijn bindend

ofhoudeneenverplichtinginvoorZircon.Allegeïmpliceerde

garanties die van toepassing zijn op dit product zijn beperkt tot de

periode van één jaar na aankoop. ONDER GEEN OMSTANDIGHEDEN

ZALZIRCONWETTELIJKAANSPRAKELIJKZIJNVOORENIGE

SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORVLOEIT UIT

HETBEZITTEN,GEBRUIKOFNIETFUNTIONERENVANDITPRODUCT.

Retournez le produit frais de transport prépayés avec une preuve d´achat datée et 5,00 $

pour couvrir les frais de poste et de manutention à :

ZIRCON

c/o DISTRIBUTION CENTRE HELLEMAN B.V.

VOLASTRAAT20

3281NGNUMANSDORP

NETHERLANDS

Assurez-vous d´inclure vos nom et adresse de retour. Les réparations et entretien hors

garantie, lorsque la preuve d´achat n´est pas fournie, seront retournés avec les frais

de réparation par envoi contre remboursement. Allouez 4 à 6 semaines pour la livraison.

www.zirconinternational.com

E-mail: info@zircon.com

BrevetsAméricains5352974,5619128,6023159,6259241,6291970,etBrevetsen

Instance,BrevetsCanadien2141553,2341385,2353156,BrevetJaponais3581851,

BrevetEuropéenD001111447etBrevetsenInstance,BrevetAllemand69333884.9,

BrevetFrançais0657032,BrevetduG.B.0657032.

Retourneer het product met verzendingskosten vooraf betaald met het aankoopbewijs

(gedateerd ontvangstbewijs) en $5.00 voor verzendings- en verpakkingkosten naar:

ZIRCON

c/o DISTRIBUTION CENTRE HELLEMAN B.V.

VOLASTRAAT20

3281NGNUMANSDORP

NETHERLANDS

Let er op dat u uw naam en adres vermeldt. Service en reparaties van apparaten

die niet onder de garantie vallen, apparaten die niet vergezeld zijn van een

aankoopbewijs, zullen teruggestuurd worden en de reparaties worden c.o.d.

(constante betaling bij aflevering) aangerekend. Dit neemt 4-6 weken in beslag.

www.zirconinternational.com

E-mail: info@zircon.com

U.S.octrooien5352974,5619128,6023159,6259241,6291970,enaangevraagde

octrooien,Canadeseoctrooien2141553,2341385,2353156,Japanseoctrooien

3581851,E.U.-octrooienD001111447enaangevraagdeoctrooien,Duitsoctrooi

69333884.9,Franseoctrooien0657032,V.K.-octrooien0657032.

ATTENTION: Des fils à plus de 51 mm de

la surface, sous gaine plastique, ou derrière un

mur en contreplaqué, ou une couverture

murale métallique, peuvent ne pas être

détectés. Les fils blindés ou sous des conduites

métalliques ne seront pas détectés. Pratiquez

avec une extrême prudence dans ces

circonstances ou si un câblage sous tension se

trouve au voisinage.

Coupez toujours le courant en travaillant près

de fils électriques.

Let op: Het is mogelijk dat draden die

dieper liggen dan 51 mm van het oppervlak,

in een leiding (buis) of achter een triplex

wandbedekking of wandbedekking die metaal

bevat, niet waargenomen kunnen worden. Wees

uiterst voorzichtig in deze omstandigheden

of daar waar er stroomvoerende

wisselspanningsdraden aanwezig zijn.

Zet altijd de stroom af als u in de nabijheid van

elektrische draden werkt.

Languette du

compartiment

de la pile

Tab voor

batterijdeur

Vous suspectez mais ne

détectez pas la présence de fils

électriques.

La zone de détection de tension

apparaît beaucoup plus grande

que le fil réel (tension c.a.

uniquement).

•Lesfilssontprotégésparunconduiten

métal, une couche de fil tressé ou une

couverture métallisée du mur.

•Lesfilsplusprofondsque51mmdela

surface peuvent ne pas être détectés.

•Lesfilsnesontpeut-êtrepasalimentés.

•Ladétectiondelatensionpeut

s’étendre sur la cloison sèche jusqu’à

305mmd’uncôtéoudel’autredufil

électrique réel.

Touteslesicônesdel’écranACL

clignotent et l’unité émet des

bips continus.

•Balayagecommencésurlapartiedense

d´un mur ou sur un poteau.

•L´appareiln´estpasàplatcontrelemur.

•L´appareilaétépenchéousoulevé

durant le balayage. (Tous ces facteurs

affectent un bon calibrage.)

•Lefaitdelirerapidementlasurfaceest

trop dense ou trop mouillé pour l’unité

pour opérer.

•Arrêtezl´appareil,déplacez-ledequelquespouces

et appuyez surle bouton de On/Off (Marche/Arrêt) et

recommencez.

•Surlessurfacesrugueuses,placezunefeuillede

papier sur le mur,balayez sur le papier pour aider

l´appareil à glisser en douceur.

•Gardezlesmainsàaumoins15cmdutouten

calibrant et balayant. Tenez l´appareil avec le pouce

etl´indexendessousdesprises.Attentiondenepas

déplacer les doigts après le calibrage.

•Teneztoujoursl´appareilparallèlementàl´objetet

déplacez-le perpendiculairement à l´objet que vous

essayez de trouver.

•Sil’unitéestutiliséesurunmurquiarécemmentété

peint, tapissé ou recouvert de papier adhésif, le laisser

sécher et tenter de nouveau.

Impossible de détecter des

montants en mode STUD SCAN

(Détection de montant).

Le segment central de l’écran ACL

ne s’allume pas et ne clignote

pas en mode STUD SCAN.

•Lemurestparticulièrementépais

ou dense. •PassezàDeepScan® pour trouver le poteau.

•Interprétezlapairedebarresd´ACLlaplusrapprochée

du centre comme bord du poteau.

L´icôneTruCal™ s´allume, mais,

lors du balayage, l´appareil ne

fait rien d´autre.

•L´unitén’estpeut-êtrepasàplatcontre

le mur.

•S´ilestenmodeDeepScan® (la DEL

DeepScan® est allumée), vous avez

peut-être calibré sur un poteau.

•Tenezl´appareilpourquedeuxbandesdeVelcro™ à

l´arrière entrent en contact avec le mur.

•Recalibrezl´appareilàunendroitdifférentet

rebalayez l´endroit.

Fonctionne en mode DeepScan®

et ne peut pas détecter de

poteaux.

•Vousavezpeut-êtrecalibrésurunpoteau.

(La condition d´erreur est désactivée en

mode DeepScan®parcequ´ilestdeux

fois plus sensible que le Stud Scan.)

•Voustenezpeut-êtrel´appareilcomme

une télécommande de téléviseur, ciblant

le mur.

•DéplacezleStudSensor™ e50 de quelques pouces et

recalibrez.

•Tenezl´appareilpourquedeuxbandesdeVelcro™ à

l´arrière entrent en contact avec le mur.

Détecte d´autres objets en plus

despoteaux.

•Lesfilsélectriquesetlestuyauxde

métal ou de plastique peuvent être

près ou peuvent toucher la surface

arrière du mur.

•Vérifierlaprésenced’autresmontantsuniformément

espacésd’uncôtéoudel’autreoulaprésencedumême

montant à divers emplacements directement au-dessus

ou en dessous de la première zone de balayage.

•Attentiontoutparticulièrementdanslesendroitsoùil

y a du contreplaqué, du bois épais derrière les cloisons

sèchesouplusépaisquelesmursnormaux.

•Siuninterrupteurcontrôleuneprise,assurez-vous

qu´elle soit sur ON (MARCHE) pour la détection, mais

éteinte en travaillant près de fils électriques.

Coupez toujours le courant lorsque vous clouez,

coupez ou perforez près de fils électriques.

•Pourrestreindrelazonededétection,éteindrel’unité

etlarallumerauniveauduborddel’endroitoùlefila

été détecté, puis balayer de nouveau la zone.

Coupez toujours le courant lorsque vous clouez,

coupez ou perforez près de fils électriques.

Specyfikacje produktu

Marka:	Zircon
Kategoria:	Sprzęt pomiarowy
Model:	StudSensor e50

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Zircon StudSensor e50, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje Sprzęt pomiarowy Zircon

Zircon StudSensor Pro LCD Instrukcja

23 Września 2024

Zircon MultiScanner i320 OneStep Instrukcja

23 Września 2024

Zircon MultiScanner i500 OneStep Instrukcja

23 Września 2024

Zircon StudSensor e50 Instrukcja

23 Września 2024

Zircon MultiScanner i520 OneStep Instrukcja

23 Września 2024

Zircon MetalliScanner m40 Instrukcja

23 Września 2024

Zircon MultiScanner i700 OneStep Instrukcja

23 Września 2024

Zircon MultiScanner x85 OneStep Instrukcja

23 Września 2024

Zircon MT6 Instrukcja

23 Września 2024

Instrukcje Sprzęt pomiarowy

Najnowsze instrukcje dla Sprzęt pomiarowy

Stamos S-LS-28 Instrukcja

15 Października 2024

Stamos S-LS-86 Instrukcja

15 Października 2024

Stamos S-LS-61 Instrukcja

15 Października 2024

Stamos S-LS-81 Instrukcja

15 Października 2024

Stamos S-LS-84 Instrukcja

15 Października 2024

Stamos S-LS-74 Instrukcja

15 Października 2024

Stamos S-LS-76 Instrukcja

15 Października 2024

Stamos S-LS-42 Instrukcja

15 Października 2024

Stamos S-LS-75 Instrukcja

15 Października 2024

Stamos S-LS-35 Instrukcja

15 Października 2024
