The MetalliScanner™m40 electronic metal detector locates metal through concrete and most nonmetallic materials.
The wide and pinpoint scanning positions allow you to quickly and easily find plumbing, ductwork, rebar, nails, and
screws in your walls, floors, and ceilings. Find studs in lath and plaster walls by locating the row of nails attaching the
wood lath to the studs. MetalliScanner
™m40 is also great for scanning reclaimed or recycled lumber before sawing
and planing to find hidden metal.
1. Grasp the tool with your thumb over the power button.
2. Hold the tool in the air with the blue sensor parallel
to the scanning surface away from any known metal.
3. Press and hold power button. The Ready light
indicates that calibration is complete and you are
ready to search for metal.
4. Move the unit near the surface and scan while
continuing to hold the power button. Do not rotate
the tool, see Tip #3.
5. As you approach a metal object the red LEDs will light progressively
from the bottom up.The closer the illuminated lights get to the top,
the closer you are to a metal object.The illuminated blue sensor and
audio tone indicate a strong target. Small targets or targets deep within
the surface may only illuminate some of the red LEDs and not the blue
sensor or audio tone. In this case, use the highest LED indication to
determine the metal position.
6. Mark the point where you get the highest LED indication, continue scanning
and mark the point where the LED indication decreases. Halfway between
these points is the logical center of the metal field.To further refine this
position, see Tip #1.
1. Grasp the tool with your index finger over power button.
2. Hold the tool in the air with the blue sensor perpendicular
to the scanning surface away from any known metal.
3. Press and hold power button.The Ready light indicates
that calibration is complete and you are ready to search
for metal.
4. Move the unit near the surface and scan while
continuing to hold the power button. Do not rotate
the tool, see Tip #3.
5. As you approach a metal object the red LEDs will
light progressively from the bottom up.The closer the
illuminated lights get to the top, the closer you are to
a metal object.The illuminated blue sensor and audio
tone indicate a strong target. Small targets or targets
deep within the surface may only illuminate some of
the red LEDs and not the blue sensor or audio tone.
In this case, use the highest LED indication to determine
the metal position.
6. Mark the point where you get the highest LED indication;
continue scanning and mark the point where the LED
indication decreases.Halfway between these points is
the logical center of the metal field.To further refine this
position, see Tip #1.
7. Scan the surface both vertically and horizontally to
pinpoint the metal target location.
1. Scan across the wall using the Wide Area Scanning procedure outlined
previously to locate the nails that attach the wood lath to the studs.
2. To help confirm you have found a stud and not a pipe or other metal
object, scan the target area located in Step #1 again, this time using
Pinpoint Scanning, and scan the area vertically. The LEDs may move up
and down on the display, indicating the nail pattern of the small nails
attaching the wood lath to the stud. (In contrast, a pipe or other solid
metal will typically be indicated by a consistent signal.)
3. To help verify your findings, scan your work area thoroughly and mark
the location of every object indicated by the tool. Do not assume
everything is a stud.
• Studs are normally spaced 16 in. (40 cm) or 24 in. (60 cm) apart,
not odd intervals.
• Studs normally run from floor to ceiling, except above and below
windows, and above doors.
• Pipes and other large metal objects will give a consistent, strong
signal in either scanning mode.The nails in a stud will likely show
some variance in the strength of the signal.
• Be aware of walls that are likely to contain plumbing. For example,
a living room wall may be common to a bathroom and contain
plumbing for the sink, shower, or toilet.
Tips:
1. If the unit indicates metal over a large area, you can refine the scanning area to
more accurately locate the metal target.After scanning the area as indicated
above, mark the edges of the area where you get the strongest metal signal.
Starting over one of the marks, press and hold the power button; this will
recalibrate the tool and decrease the sensitivity.While holding the power button,
scan the area again.The area indicated should become smaller so you can more
precisely identify the metal location.This procedure can be repeated to narrow
the field even further.
2. Because the unit uses signal strength to determine position, large, deep objects,
and small, shallow objects will give similar indications.
3. The unit should be turned on in the same orientation that will be used when
scanning. If the tool is twisted or rotated during use, you may get a temporary
indication of metal where none is present.Wait until ONLY the Ready light is on
before scanning.
4. MetalliScanner™m40 finds ferrous (magnetic) metal such as
1⁄2 in. (12 mm)
rebar to 4 in. (102 mm) deep and non-ferrous (non-magnetic) metal such as
1⁄2in. (12 mm) copper pipe up to 2 in. (51 mm) deep.Targets found at the
maximum depth may only be indicated by the first red LED on the display.
5. When scanning concrete, the tool will indicate the presence of the metal mesh
that is usually found in driveways and slab foundations, but due to the size
variety of metal mesh, the tool may not indicate the exact location of the wires.
6. Magnetized materials may cause false indications.
1. Remove the battery cover located below the power button by pressing in on the arrow
and sliding the cover towards the bottom of the tool.
2. Holding the tool upside down, tilt the battery out of the cavity.

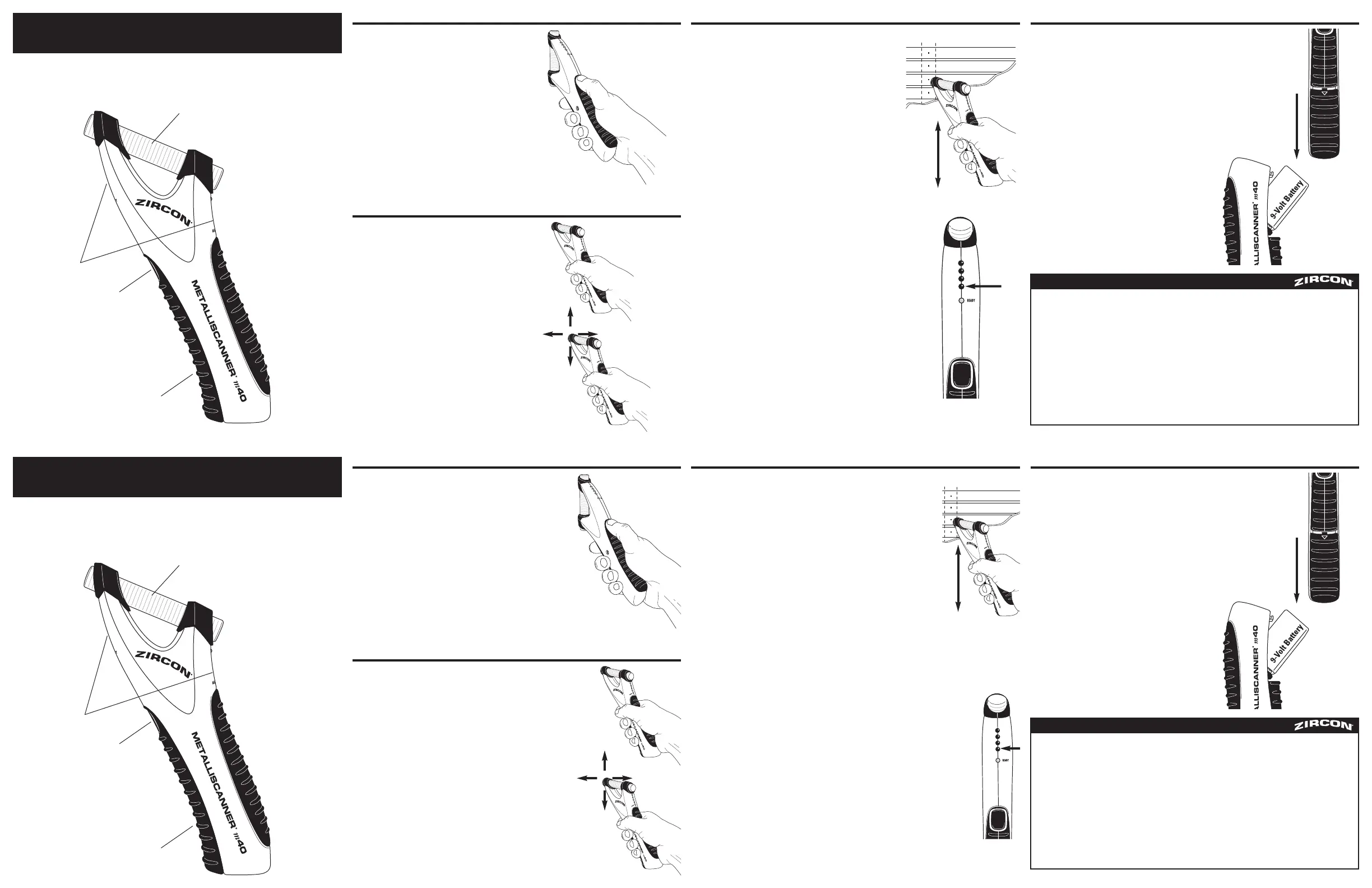

MetalliScanner™m40
Electronic Metal Detector
WIDE AREA SCANNING
PINPOINT SCANNING
LOCATING STUDS IN LATH & PLASTER CHANGING THE BATTERY
Battery Cover
Power Button
LED Display (both sides)
Blue Sensor
LIMITED 2 YEAR WARRANTY
Zircon Corporation, (“Zircon”) warrants this product to be free from defects
in materials and workmanship for two years from the date of purchase.
Any in-warranty defective product returned to Zircon*, freight prepaid with proof
of purchase date and $5.00 to cover postage and handling, will be repaired or
replaced at Zircon’s option. This warranty is limited to the electronic circuitry and
original case of the product and specifically excludes damage caused by abuse,
unreasonable use or neglect. This warranty is in lieu of all other warranties,
express or implied, and no other representations or claims of any nature shall
bind or obligate Zircon. Any implied warranties applicable to this product are
limited to the one year period following its purchase. IN NO EVENT WILL ZIRCON
BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING FROM POSSESSION, USE OR MALFUNCTION OF THIS PRODUCT.
In accordance with government regulations, you are advised that: (i) some
states do not allow limitations on how long an implied warranty lasts and/or
the exclusion or limitation of incidental or consequential damages, so the above
limitations and/or exclusions may not apply to you, and further (ii) this warranty
gives you specific legal rights and you may also have other rights which vary
from state to state.
Return product freight prepaid with proof of purchase date (dated sales receipt)
and $5.00 to cover postage and handling, to:
UPS SCS C/O ZIRCON RETURNS
Lohstrabe 30a
85445 Schwaig
Munich, Germany
Be sure to include your name and return address. Out of warranty service and
repair, where proof of purchase is not provided, shall be returned with repairs
charged C.O.D. Allow 4 to 6 weeks for delivery.
E-mail: info@zircon.com
Patent Pending
©
2007 Zircon Corporation • P/N 62617 Rev A 06/07
Visit www.zircon.com/support for the most current instructions.
MetalliScanner and Zircon are registered trademarks, or trademarks of Zircon Corporation.
Der elektronische Metalldetektor MetalliScanner
™
m40 ortet Metall unter Beton und den meisten nicht-metallischen
Werkstoffen. Die breiten und genauen Messungen ermöglichen Ihnen eine schnelle und leichte Ortung von Rohrleitungen,
Lehrrohre, Betonstahl, Nägeln und Schrauben in Wänden, Fußböden und Decken. Sie finden Wandbalken innerhalb von
Wänden aus verputzen Latten, indem Sie die Nagelreihen suchen, mit denen die Holzlatten an den Wandbalken befestigt
sind. Der MetalliScanner
™
m40 ist außerdem hervorragend für das Scannen von wiederverwertetem oder recyceltem Holz
vor dem Sägen und Hobeln geeignet, um verborgene Metallteile zu finden.
1. Halten Sie den Scanner mit dem Daumen auf der An-/Aus-Taste.
2. Halten Sie das Gerät zunächst so, dass der blaue Sensor parallel zur zu
scannenden Oberfläche und weg von jedem bekannten Metall weist.
3. An/Aus-Taste drücken und gedrückt halten. Das aufleuchtende
Status-Lämpchen signalisiert, dass die Kalibrierung beendet ist und
Sie nun nach Metall suchen können.
4. Halten Sie das Gerät dicht an die Oberfläche und scannen Sie, wobei Sie die
An-/Aus-Taste weiterhin gedrückt halten. Halten Sie das Gerät dabei in einer
stetigen Position ohne es zu drehen, siehe dazu Tipp #3.
5. Sobald Sie sich der Lokalisierung eines Metallobjekts nähern, fangen die roten LED
Lichtstreifen an von unten nach oben zu leuchten. Je mehr Lichtstreifen nach oben
hin aufleuchten, desto näher befindet sich das Metallobjekt.Wenn der Sensor blau
leuchtet und ein akustisches Signal ertönt, wird eine genaue Ortung angezeigt. Kleine
Ortungsziele oder solche, die tief unter der Oberfläche liegen, lassen u. U. nur einige
der roten Lichtstreifen aufleuchten, wobei der blaue Sensor nicht aufleuchtet und das
akustische Signal ausbleibt. In solchen Fällen benutzen Sie die stärkste LED-Anzeige, um die
Lage des Metallteils zu bestimmen.
6. Markieren Sie die Stelle, an der Sie die stärkste LED-Anzeige erhalten, scannen Sie weiter und markieren
Sie die Stelle, an der die LED-Anzeige schwächer wird.Auf halbem Wege zwischen diesen Punkten liegt der
logische Mittelpunkt des metallischen Feldes. Um die Position näher zu bestimmen, siehe Tipp #1.
1. Halten Sie den Scanner mit dem Zeigefinger auf der An-/Aus-Taste.
2. Halten Sie das Gerät nun so, dass der blaue Sensor im rechten Winkel zur
zu scannenden Oberfläche und weg von jedem bekannten Metall weist
3. An/Aus-Taste drücken und gedrückt halten. Das aufleuchtende
Status-Lämpchen signalisiert, dass die Kalibrierung beendet ist
und Sie nun nach Metall suchen können.
4. Halten Sie das Gerät dicht an die Oberfläche und scannen Sie, wobei Sie die
An-/Aus-Taste weiterhin gedrückt halten. Halten Sie das Gerät dabei in einer
stetigen Position ohne es zu drehen, siehe dazu Tipp #3.
5. Sobald Sie sich der Lokalisierung eines Metallobjekts nähern, fangen die roten LED
Lichtstreifen an von unten nach oben zu leuchten. Je mehr Lichtstreifen nach oben
hin aufleuchten, desto näher befindet sich das Metallobjekt.Wenn der Sensor blau
leuchtet und ein akustisches Signal ertönt, wird eine genaue Ortung angezeigt.
Kleine Ortungsziele oder solche, die tief unter der Oberfläche liegen, lassen u. U.
nur einige der roten Lichtstreifen aufleuchten, wobei der blaue Sensor nicht
aufleuchtet und das akustische Signal ausbleibt. In solchen Fällen benutzen Sie
die stärkste LED-Anzeige, um die Lage des Metallteils zu bestimmen.
6. Markieren Sie die Stelle, an der Sie die stärkste LED-Anzeige erhalten, scannen
Sie weiter und markieren Sie die Stelle, an der die LED-Anzeige schwächer wird.
Auf halbem Wege zwischen diesen Punkten liegt der logische Mittelpunkt des
metallischen Feldes. Um die Position näher zu bestimmen, siehe Tipp #1.
7. Scannen Sie die Oberfläche sowohl vertikal als auch horizontal, um die exakte
Position des Metallobjekts zu bestimmen.
1. Scannen Sie entlang der Wand.Verfahren Sie nach der zuvor beschriebenen Methode für breitflächiges
Scannen, um die Nägel zu orten, die die Holzlatten an die Wandbalken befestigen.
2. Um besser bestimmen zu können, ob Sie einen Balken gefunden haben und nicht ein
Rohr oder ein anderes Metallobjekt, scannen Sie den in Schritt #1 bestimmten Zielbereich
noch einmal ab.Verfahren Sie diesmal nach der Methode für zielgenaues Scannen, und
scannen Sie den Bereich in vertikaler Richtung. Die LED-Anzeige auf dem Display läuft
eventuell herauf und herunter, was die Anordnung kleiner Nägel anzeigt, mit denen die
Holzlatten an den Pfosten befestigt sind. (Im Gegensatz dazu wird ein Rohr oder ein
anderes, massives Metallteil durch eine typische stetige Anzeige angedeutet.)
3. Um das Ergebnis zu bestätigen, scannen Sie den Arbeitsbereich sorgfältig ab und markieren
Sie die Position jedes Objekts, das von dem Gerät angezeigt wird.Vermuten Sie nicht nach
jeder Ortung einen Wandbalken.
• Wandbalken befinden sich normalerweise innerhalb gleicher Abstände von 40 cm oder
60 cm, ohne unregelmäßige Lücken.
• Wandbalken verlaufen normalerweise vom Fußboden zur Decke, ausgenommen ober- und
unterhalb von Fenstern und oberhalb von Türen.
• Rohre und andere große Metallobjekte lösen bei beiden Messungsarten ein stetiges, starkes
Signal aus. Nägel, die im Wandbalken angebracht sind, zeigen möglicherweise das Signal
verschieden stark an.
• Achten Sie auf Wände, die möglicherweise Rohrleitungen enthalten. Beispielsweise kann eine gemeinsame Wand
Wohnzimmer und Badezimmer trennen, so dass sie Rohrleitungen für Waschbecken, Dusche oder WC enthält.
Tipps:
1. Wenn das Gerät anzeigt, dass Metall in einem größeren Bereich vorhanden ist, können Sie den Scannbereich neu
definieren, um das Metallobjekt genauer orten zu können. Nachdem Sie den Bereich wie oben aufgeführt gescannt
haben, markieren Sie dessen Ränder, innerhalb derer Sie das stärkste Metallsignal erhalten. Setzen Sie nun auf einer
der Markierungen an, drücken Sie die An-/Aus-Taste und halten Sie diese gedrückt; dadurch kalibrieren
Sie das Gerät neu und senken dessen Empfindlichkeit. Halten Sie die An-/Aus-Taste weiterhin gedrückt
und scannen Sie den Bereich ein weiteres Mal. Der angezeigte Bereich sollte kleiner werden, so dass
Sie die Position des Metallobjekts präziser bestimmen können. Sie können diesen Schritt wiederholen,
um den Messbereich noch mehr einzugrenzen.
2. Da das Gerät eine Position mit Hilfe der Signalstärke bestimmt, können große, tief liegende Objekte,
sowie kleine, flach liegende Objekte, ähnliche Anzeigen liefern.
3. Das Gerät sollte in derselben Stellung aktiviert werden, in der es dann zum Scannen eingesetzt wird.
Wird das Gerät während des Scannens gedreht oder gekippt, erhalten Sie möglicherweise eine
vorübergehende Anzeige von Metall, obwohl keines vorhanden ist. Warten Sie ab, bis NUR das
Status-Lämpchen aufleuchtet, bevor Sie mit dem Scannen beginnen.
4. Der MetalliScanner
™
m40 findet eisenhaltiges (ferromagnetisches) Metall, z. B. 12 mm Betonstahl bis
zu 102 mm tief, und nicht-eisenhaltiges (nicht-ferromagnetisches) Metall, z. B. 12 mm Kupferrohr
bis zu 51 mm tief. Bei Zielen, die sich in der maximalen Tiefe befinden, leuchtet u. U. nur der erste rote
Lichtstreifen in der Anzeige auf.
5. Beim Scannen von Beton zeigt das Gerät das Vorhandensein von Metallgitter an, üblicherweise in
Auffahrtswegen und Plattenfundamenten, aber aufgrund der unterschiedlichen Größen von
Metallgittern, kann das Gerät u. U. nicht die exakte Position der Drähte bestimmen.
6. Magnetisierte Materialien können falsche Anzeigen auslösen.
1. Batteriefachabdeckung unterhalb der An-/Aus-Taste abnehmen, indem Sie auf den mit Pfeil
markierten Bereich drücken und die Abdeckung zum unteren Ende des Geräts hin schieben.
2. Das Gerät auf den Kopf gestellt halten und die Batterie aus
dem Fach kippen.
MetalliScanner™m40
Der elektronische Metalldetektor
BREITFLÄCHIGES SCANNEN
ZIELGENAUES SCANNEN
ORTEN VON WANDBALKEN IN WÄNDEN AUS VERPUTZTEN LATTEN WECHSELN DER BATTERIE
Batteriefachabdeckung
An-/Aus-Taste
LED-Anzeige (beidseitig)
Blauer Sensor
EINGESCHRÄNKTE 2-JÄHRIGE GARANTIE
Zircon Corporation, (“Zircon”) garantiert für 2 Jahre ab Kaufdatum, dass dieses
Produkt keine Material- und Verarbeitungsmängel aufweist. Bei jedem defekten
Produkt, das innerhalb der Garantiefrist bei Zircon* zurückgesandt wird,
muss die Fracht im Voraus bezahlt sein, und ein beigefügter Nachweis zum
Kaufdatum beiliegen, um von Zircon wahlweise repariert oder ersetzt zu werden.
Diese Garantie beschränkt sich auf die elektronische Schaltung und das
Original-Gehäuse des Gerätes und schließt ausdrücklich alle Schäden, die durch
Missbrauch, falschen Gebrauchs oder Nachlässigkeit verursacht wurden, aus.
Diese Garantie tritt an Stelle von allen anderen Gewährleistungen, ob direkt
oder indirekt, dementsprechend bleibt Zircon von anderen Vertretungen oder
Forderungen jeglicher Art verbindlich oder verpflichtend frei. Jegliche indirekte
Gewährleistungen, die für dieses Produkt zutreffen, beschränken sich auf die
1-jährige Garantiefrist nach dem Erwerb. IN KEINEM FALLE IST ZIRCON
HAFTBAR FÜR JEGLICHE SPEZIELLE, BEGLEITENDE ODER FOLGESCHÄDEN,
DIE DURCH DEN BESITZ, DIE VERWENDUNG ODER FEHLFUNKTION DIESES
PRODUKTS ENTSTEHEN.
Wir setzen Sie davon in Kenntnis, dass in Übereinstimmung mit den
gesetzlichen Vorschriften: (i) einige Staaten Einschränkungen hinsichtlich der
Dauer einer indirekten Gewährleistung und/oder den Ausschluss oder eine
Einschränkung von begleitenden oder Folgeschäden nicht erlauben, sodass die
o.a. Einschränkungen und/oder Ausschlüsse nicht für Sie gelten mögen, und
dass des weiteren (ii) diese Garantie Ihnen spezifische gesetzliche Rechte
gibt und Sie auch, je nach Staat, andere Rechte haben können.
Rückversand des Produkts bei Vorauszahlung aller Frachtkosten und mit
Nachweis zum Kaufdatum an:
UPS SCS C/O ZIRCON RETURNS
Lohstrabe 30a
85445 Schwaig
Munich, Germany
Bitte achten Sie darauf, dass Sie Ihren Namen und Ihre Rücksendungsadresse
angeben. Dienstleistungen und Reparaturen ausserhalb der Garantie
bzw. Reparaturen, bei denen kein Nachweis für das Kaufdatum erbracht
werden kann, werden per Nachnahme zurück geschickt. Die Lieferzeit beträgt
4 bis 6 Wochen.
E-mail: info@zircon.com
Patente eingereicht
©2007 Zircon Corporation • P/N 62617 Rev A 06/07
Besuchen Sie www.zircon.com/support, für die neuesten Anweisungen.
MetalliScanner und Zircon sind registrierte Warenzeichen oder Warenzeichen von Zircon Corporation.
Tip #4
Tipp #4
Le détecteur de métaux électronique MetalliScanner™m40 permet de détecter le métal à travers le béton et la
plupart des matériaux non métalliques. Les positions de balayage large et de précision vous permettent de trouver
rapidement et facilement la plomberie, les gaines, les barres d’armatures, les clous et les vis dans vos murs, sols et
plafonds. Détectez les poteaux dans les murs à lattes et en plâtre en repérant les rangées de clous fixant les lattes en
bois aux montants. Le MetalliScanner™m40 est également idéal pour le balayage du bois récupéré ou recyclé avant le
sciage et le rabotage pour trouver le métal caché.
1. Saisissez l´outil avec le pouce sur le bouton de mise en marche.
2. Tenez l´outil en l´air, avec le détecteur bleu parallèle à la
surface de balayage, à l´écart de tout métal connu.
3. Appuyez sans relâcher le bouton de mise en marche. Le voyant
Ready (Prêt) indique que l´étalonnage est terminé et que vous
êtes prêt à commencer la recherche de métal.
4. Déplacez l´unité près de la surface et effectuez le balayage
tout en continuant à appuyer sur le bouton de mise en marche.
Ne faites par tourner l´outil. Consultez l´astuce n° 3.
5. À l´approche d´un objet métallique, les voyants DEL rouges
s´allument progressivement en commençant par le bas. Plus les
voyants s´allument vers le haut, plus vous êtes près d´un objet
métallique. Lorsque le détecteur bleu s´allume et qu´un signal sonore
retentit, ceci indique que la cible est importante. Les petites cibles ou
les cibles profondes peuvent ne déclencher qu´une illumination partielle des
voyants DEL et ne pas déclencher du tout le détecteur bleu et le signal sonore.
Dans ce cas, utilisez le voyant DEL le plus haut pour déterminer la position du métal.
6. Marquez l´endroit indiqué par le voyant DEL le plus haut, continuez à balayer et marquez le
point où l´indication DEL s´affaiblit. À mi-chemin entre ces points se trouve le centre logique
du champ métallique. Pour affiner cette position, consultez l´astuce n° 1.
1. Saisissez l´outil avec l´index sur le bouton de mise en marche.
2. Tenez l´outil en l´air, avec le détecteur bleu perpendiculaire à la surface
de balayage, à l´écart de tout métal connu.
3. Appuyez sans relâcher sur le bouton de mise en marche. Le voyant
Ready (Prêt) indique que l´étalonnage est terminé et que vous êtes
prêt à commencer la recherche de métal.
4. Déplacez l´unité près de la surface et effectuez le balayage tout en
continuant à appuyer sur le bouton de mise en marche. Ne faites pas
tourner l´outil. Consultez l´astuce n° 3.
5. À l´approche d´un objet métallique, les voyants DEL rouges s´allument
progressivement en commençant par le bas. Plus les voyants s´allument
vers le haut, plus vous êtes près d’un objet métallique. Lorsque le
détecteur bleu s´allume et qu’un signal sonore retentit, ceci indique que
la cible est importante. Les petites cibles ou les cibles profondes peuvent
ne déclencher qu´une illumination partielle des voyants DEL et ne pas
déclencher du tout le détecteur bleu et le signal sonore. Dans ce cas,
utilisez le voyant DEL le plus haut pour déterminer la position du métal.
6. Marquez l´endroit indiqué par le voyant DEL le plus haut, continuez à
balayer et marquez le point où l´indication DEL s´affaiblit. À mi-chemin
entre ces points se trouve le centre logique du champ métallique.
Pour affiner cette position, consultez l´astuce n° 1.
7. Balayez la surface verticalement et horizontalement pour repérer avec
précision l´emplacement de la cible métallique.
1. Balayez sur la surface du mur en utilisant la procédure de balayage de
grande surface décrite ci-dessus pour repérer les clous fixant les lattes en
bois aux montants.
2. Pour confirmer que vous avez trouvé un montant, et non pas un tuyau
ou un autre objet métallique, balayez une fois de plus la zone cible de
l´étape 1 en utilisant cette fois-ci le balayage de précision, et en balayant
verticalement. Les voyants DEL peuvent se déplacer vers le haut et vers le
bas sur l´affichage, indiquant la position des petits clous fixant les lattes en
bois au montant. (En revanche, un tuyau ou un objet métallique massif sera
généralement indiqué par un signal constant.)
3. Pour confirmer vos résultats, balayez la zone de travail intégralement et
marquez l´emplacement de chaque objet détecté par l´outil. Ne supposez
pas que chaque objet est un montant.
• Les montants sont généralement espacés de 40 à 60 cm (16 à 24 po)
et non pas par intervalles impairs.
• Les montants vont généralement du sol au plafond, sauf au-dessus et
en dessous des fenêtres, et au-dessus des portes.
• La tuyauterie et les grands objets métalliques produisent un signal
fort et continu dans les deux modes de balayage. Les clous dans les
montants créent généralement des variations de puissance du signal.
• Notez que les murs contiennent probablement de la plomberie.
Par exemple, une salle à manger peut être adjacente à une salle de
bain et contenir la plomberie pour l´évier, la douche et les toilettes.
Astuces :
1. Si l´unité indique du métal sur une zone importante, vous pouvez affiner la zone de balayage
pour repérer la cible en métal avec plus de précision. Après avoir balayé la zone comme
indiqué ci-dessus, marquez les bords de la zone donnant le signal le plus fort. En commençant
à l´un des endroits marqués, appuyez sur le bouton de mise en marche sans relâcher; ceci
permet de réétalonner l´outil et de réduire la sensibilité. Tout en appuyant sur le bouton de
mise en marche, effectuez un nouveau balayage de la zone. La zone indiquée doit devenir
plus petite afin que vous puissiez identifier l´emplacement de l´objet métallique avec plus de
précision. Cette procédure peut être répétée pour réduire encore plus le champ de détection.
2. L´unité utilisant la puissance du signal pour déterminer la position, les objets de
grande taille et profonds et les objets de petite taille et près de la surface produiront
des indications similaires.
3. L´unité doit être allumée dans la même orientation que celle utilisée lors du balayage.
Si l´outil est pivoté ou tourné durant l´utilisation, il est possible d´obtenir une indication
de métal erronée.Attendez que SEUL le voyant Ready (Prêt) soit allumé avant de balayer.
4. Le MetalliScanner™m40 détecte les métaux ferreux (magnétiques) tels que les barres
d´armature de 12 mm jusqu´à 102 mm de profondeur et les métaux non ferreux
(non magnétiques, tels que les tuyaux en cuivre de 12 mm jusqu´à 51mm de profondeur.
Les cibles détectées à la profondeur maximum peuvent n´être indiquées que par le premier
voyant DEL rouge sur l´affichage.
5. Lors du balayage du béton, l´outil indique la présence du treillis métallique généralement
présent dans les routes et les dalles, mais en raison de la complexité des treillis métalliques,
l´outil peut ne pas indiquer l´emplacement exact des tiges métalliques.
6. Les matériaux magnétisés peuvent causer des résultats erronés.
1. Retirez le couvercle de la pile situé sous le bouton de mise en marche en appuyant sur la
flèche et en glissant le couvercle vers le bas de l´outil.
2. En tenant l´outil à l´envers, faites pivoter la pile
hors du compartiment.
MetalliScanner
™
m40
Détecteur de Métaux Électronique
BALAYAGE D’UNE GRANDE SURFACE
BALAYAGE DE PRÉCISION
REPÉRAGE DES MONTANTS DANS LES LATTES ET LE PLÂTRE REMPLACEMENT DE LA PILE
Couvercle de la pile
Bouton de mise en marche
Affichage à DEL (des deux côtés)
Détecteur bleu
GARANTIE LIMITÉE 2 ANS
Zircon Corporation (Zircon) garantit cet appareil contre les défauts de façon et
de matériaux pendant une période de deux ans à partir de la date d´achat.
Tout appareil sous garantie retourné à Zircon*, port payé avec preuve de la date
d´achat et 5,00 $ pour frais de port et de manutention, sera réparé ou remplacé
au choix de Zircon. Cette garantie est limitée au circuit électronique et au boîtier
originaux de l´appareil et exclut spécifiquement les dommages résultant d´abus,
d´utilisation non raisonnable ou de négligence. Cette garantie remplace toutes les
autresgaranties, explicites ou implicites, et nulle autre assertion ou réclamation
de quelque nature que ce soit ne créera d´obligation pour Zircon. Toutes les
garanties implicites applicables à cet appareil sont limitées à une période d´un
an à partir de la date d´achat. ZIRCON NE SERA EN AUCUN CAS RESPONSABLE
DE DOMMAGES SPÉCIAUX, INDIRECTS OU ACCESSOIRES PROVENANT DE
LA POSSESSION, DE L´UTILISATION OU DU MAUVAIS FONCTIONNEMENT
DE CET APPAREIL.
En accord avec la réglementation gouvernementale vous êtes avisé que : (1)
Certains États ne permettent pas de limites sur la durée d´une garantie implicite
et/ou l´exclusion ou la limitation de dommages accessoires ou indirects. Les
limitations et/ou exclusions ci-dessus peuvent donc ne pas s´appliquer à vous, et
(ii) cette garantie vous octroie des droits légaux spécifiques et vous pouvez aussi
posséder d´autres droits qui varient d´un État à l´autre.
Renvoyez le produit port payé avec preuve d´achat (reçu de vente daté) et 5,00 $
pour port et manutention à :
UPS SCS C/O ZIRCON RETURNS
Lohstrabe 30a
85445 Schwaig
Munich, Germany
N´oubliez pas d´indiquer votre nom et votre adresse. Service et réparations sur
des produits hors garantie où la preuve d´achat n´est pas fournie seront réparés
et facturés contre remboursement. Livraison dans 4 à 6 semaines.
Courriel : info@zircon.com
Brevet en instance
©2007 Zircon Corporation • P/N 62617 Rev A 06/07
Visiter www.zircon.com/support pour les instructions plus ourantes.
MetalliScanner et Zircon sont des marques déposées ou des marques de commerce à Zircon Corporation.
De MetalliScanner™m40 elektronische metaaldetector spoort metaal op doorheen beton en de meeste
niet-metaalhoudende materialen. De brede en uiterst nauwkeurige scanningstanden laten u toe om op een
snelle en gemakkelijke manier buizen, leidingen, betonijzer, spijkers en schroeven in uw wanden, vloeren en
plafonds te vinden. Zoek stijlen in wanden uit steengaas/schrootjeswand en plaaster door de rij spijkers te
vinden die de houten latten aan de stijlen bevestigen. De MetalliScanner™m40 is ook ideaal om geregenereerd
of gerecycled hout te scannen voor verborgen metaal voordat het hout gezaagd of geschaafd wordt.
1. Neem het apparaat vast met uw duim over de aan/uit knop.
2. Houd het apparaat in de lucht, de blauwe sensor parallel met het te
scannen oppervlak, weg van aanwezig metaal.
3. Druk op de aan/uit knop en houd ze ingedrukt. Het lampje Ready
[Klaar] geeft aan dat de kalibratie voltooid is en u klaar bent om
metaal te beginnen zoeken.
4. Breng het apparaat dichtbij het oppervlak en scan terwijl u de aan/uit
knop ingedrukt houdt. Het apparaat niet ronddraaien, zie Tip #3.
5. Als u een metalen object benadert, zullen de rode LEDjes in toenemende
mate beginnen branden van beneden naar boven toe. Hoe dichter bij
elkaar de brandende lampjes bovenaan beginnen te verschijnen, hoe dichter
u bij een metalen object bent. De brandende blauwe sensor en de geluidstoon
geven aan dat u dicht bij doel bent. Het kan zijn dat kleine doelen of doelen
die diep in een oppervlak liggen alleen de rode LEDjes doen branden en niet de
blauwe sensor of de audiotoon. In dat geval dient u de hoogste LED-indicatie te
gebruiken om de plaats van het metaal te bepalen.
6. Duid het punt aan waar u de hoogste LED-indicatie krijgt, blijf verder scannen en markeer
het punt waar de LED-indicatie vermindert. Halfweg tussen deze punten is het logische
centrum van het metaalgebied. Om deze plaats verder te specificeren, see Tip # 1.
1. Neem het apparaat vast met uw wijsvinger over de aan/uit knop.
2. Houd het apparaat in de lucht, met de blauwe sensor loodrecht op
het te scannen oppervlak, weg van aanwezig metaal.
3. Druk op de aan/uit knop en houd ze ingedrukt. Het lampje Ready
[Klaar] geeft aan dat de kalibratie voltooid is en u klaar bent om
metaal te beginnen zoeken.
4. Breng het apparaat dichtbij het oppervlak en scan terwijl u de aan/uit
knop ingedrukt houdt. Het apparaat niet ronddraaien, zie Tip #3.
5. Als u een metalen object benadert, zullen de rode LEDjes in toenemende
mate beginnen branden van beneden naar boven toe. Hoe dichter bij
elkaar de brandende lampjes bovenaan beginnen te verschijnen, hoe
dichter u bij een metalen object bent. De brandende blauwe sensor en
de geluidstoon geven aan dat u dicht bij het doel bent. Het kan zijn dat
kleine doelen of doelen die diep in een oppervlak liggen alleen de rode
LEDjes doen branden en niet de blauwe sensor of de audiotoon. In dat
geval dient u de hoogste LED-indicatie te gebruiken om de plaats van
het metaal te bepalen.
6. Duid het punt aan waar u de hoogste LED-indicatie krijgt, blijf verder
scannen en markeer het punt waar de LED-indicatie vermindert. Halfweg
tussen deze punten is het logische centrum van het metaalgebied. Om
deze plaats verder te specificeren, see Tip # 1.
7. Scan het oppervlak zowel verticaal als horizontaal om de precieze locatie
van het metaaldoel te specificeren.
1. Scan over de wand en gebruik daarvoor de procedure Scannen over een breed
gebied om spijkers te vinden die de houten latten aan de stijlen bevestigen.
2. Om te helpen confirmeren dat u een stijl hebt gevonden en niet een buis of
ander metalen object, dient u opnieuw het doelgebied te scannen dat in Stap
# 1 staat vermeld. D deze keer door Pinpoint Scanning te gebruiken, en het
gebied verticaal te scannen. Het kan zijn dat de LEDjes op het scherm van
boven naar beneden bewegen en het spijkerpatroon van de kleine spijkers
weergeven die de houten latten op de stijlen bevestigen. (Een buis of ander
massief metaal zal daarentegen gewoonlijk aangegeven worden door een
consistent signaal.)
3. Om uw bevindingen te helpen verifiëren, dient u uw werkgebied grondig te
scannen en de locatie van elk object te markeren dat door het apparaat wordt
aangegeven. Niet veronderstellen dat alles een stijl is.
• Stijlen liggen gewoonlijk 40 tot 60 cm van elkaar, niet op
ongelijke intervallen.
• Stijlen lopen gewoonlijk van de vloer naar het plafond, behalve boven en
onder ramen en boven deuren.
• Buizen en andere grote metalen objecten zullen een consistent, sterk signaal
geven in de scanning modus. De spijkers in een stijl zulle waarschijnlijk met
verschillende signaalsterkten worden weergegeven.
• Wees bedacht op wanden waarachter afvoerbuizen kunnen liggen. Bijvoorbeeld een wand van een living kan een
gemeenschappelijke wand zijn voor de badkamer en afvoerbuizen van de lavabo, douche of het toilet bevatten.
Tips:
1. Als het apparaat aangeeft dat een groot oppervlak metaal bevat, kunt u het scanningsgebied
specifieker maken om nauwkeuriger te bepalen waar het metaaldoel zich bevindt. Nadat
het gebied gescand is zoals hierboven wordt beschreven, duidt u de randen van het gebied
aan waar u het sterkste metaalsignaal waarneemt. Begin over een van de markeringen,
druk op de aan/uit knop en houd ze ingedrukt; dit zal het apparaat opnieuw kalibreren en
de gevoeligheid reduceren.Terwijl u de aan/uit knop ingedrukt houdt, scant u het gebied
opnieuw. Het aangeduide gebied zou kleiner moeten worden zodat u nauwkeuriger de
metalen locatie kunt identificeren. Deze procedure kan worden herhaald om het veld nog
nauwkeuriger te bepalen.
2. Omdat het apparaat signaalsterkte gebruikt om de plaats te bepalen, zullen grote,
diepliggende objecten gelijkaardige indicaties geven als kleine, ondiepliggende objecten.
3. H Bij het aanzetten van het apparaat moet het in dezelfde richting worden gehouden die
tijdens het scannen zal worden gebruikt.Als het apparaat rondgedraaid of verdraaid wordt
als het in gebruik is, kan het zijn dat u een tijdelijke indicatie van metaal krijgt waar er geen
metaal aanwezig is.Wacht tot ALLEEN het Ready [Klaar] lampje brandt alvorens te scannen.
4. MetalliScanner™m40 vindt ijzerhoudend (magnetisch) metaal zoals 12 mm betonijzer tot op
102 mm diep en niet-ijzerhoudend (niet-magnetisch metal) zoals een koperen pijp van 12 mm
tot op 51 mm diep. Het kan zijn dat doelen die op de maximale diepte worden gevonden
alleen aangegeven worden door het eerste rode LEDje op het scherm.
5. Bij het scannen van beton zal het apparaat de aanwezigheid van metaalgaas aangeven dat
gewoonlijk wordt gevonden in opritten en betonnen funderingen, maar wegens het verschil
in grootte van metaalgaas kan het zijn dat het apparaat niet precies de juiste locatie van de
draden aangeeft.
6. Gemagnetiseerde materialen kunnen valse indicaties geven.
1. Verwijder het batterijdeksel dat zich onder de aan/uit knop bevindt door op het pijltje te
drukken en door het deksel naar beneden te schuiven.
2. Houd het apparaat ondersteboven en til de batterij
uit het compartiment.
MetalliScanner™m40
Elektronische Metaaldetector
SCANNEN OVER EEN BREED GEBIED
UITERST PRECIES SCANNEN (PINPOINT SCANNING)
STIJLEN IN STEENGAAS/SCHROOTJESWAND EN PLAASTER ZOEKEN DE BATTERIJ VERANDEREN
Batterijdeksel
Aan/uit knop
LED-scherm (beide kanten)
Blauwe sensor
BEPERKTE GARANTIE VAN 2 JAAR
Zircon Corporation (“Zircon”) garandeert dat dit product vrij is van defecten in
materialen en werkmanschap gedurende twee jaar vanaf de aankoopdatum. Een
defect product dat gedekt wordt door een garantie en geretourneerd wordt naar
Zircon*, verzendingskosten vooraf betaald met gedateerd aankoopbewijs en $5.00
voor verzendings- en verpakkingkosten, zal gerepareerd of vervangen worden naar
goeddunken van Zircon. Deze garantie is beperkt tot de elektronische circuits en
de originele behuizing van het product, in het bijzonder met uitzondering van
schade veroorzaakt door verkeerd gebruik, onredelijk gebruik of verwaarlozing.
Deze garantie vervangt alle andere garanties, hetzij expliciet of impliciet, en geen
andere verklaringen of claims van welke aard dan ook zijn bindend of houden een
verplichting in voor Zircon. Alle geïmpliceerde garanties die van toepassing zijn op
dit product zijn beperkt tot de periode van één jaar na aankoop. ONDER GEEN
OMSTANDIGHEDEN ZAL ZIRCON WETTELIJK AANSPRAKELIJK ZIJN VOOR ENIGE
SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORVLOEIT UIT HET BEZITTEN,
GEBRUIK OF NIET FUNTIONEREN VAN DIT PRODUCT.
Overeenkomstig met overheidsreguleringen wordt u op de hoogte gebracht dat: (i)
sommige staten geen beperkingen toelaten met betrekking tot de lengte van een
geïmpliceerde garantie en/of exclusie of beperking van incidentele of gevolgschade,
dus is het mogelijk dat de bovenvermelde beperkingen en/of uitzonderingen niet op u
van toepassing zijn, en verder (ii) deze garantie geeft u specifieke wettelijke rechten
en het is mogelijk dat u ook andere rechten hebt die van staat tot staat verschillen.
Retourneer het product met verzendingskosten vooraf betaald met het aankoopbewijs
(gedateerd ontvangstbewijs) en $5.00 voor verzendings- en verpakkingkosten naar:
UPS SCS C/O ZIRCON RETURNS
Lohstrabe 30a
85445 Schwaig
Munich, Germany
Let er op dat u uw naam en adres vermeldt. Service en reparaties van apparaten
die niet onder de garantie vallen, apparaten die niet vergezeld zijn van een
aankoopbewijs, zullen teruggestuurd worden en de reparaties worden c.o.d.
(constante betaling bij aflevering) aangerekend. Dit neemt 4-6 weken in beslag.
E-mail: info@zircon.com
Octrooien aangevraagd
©2007 Zircon Corporation • P/N 62617 Rev A 06/07
Visiter www.zircon.com/support pour les instructions plus ourantes.
MetalliScanner en Zircon zijn gedeponeerde handelsmerken, of handelsmerken van de Zircon Corporation.
L´astuce n°4
Tip #4
Specyfikacje produktu
| Marka: | Zircon |
| Kategoria: | Sprzęt pomiarowy |
| Model: | MetalliScanner m40 |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Zircon MetalliScanner m40, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje Sprzęt pomiarowy Zircon
23 Września 2024
23 Września 2024
23 Września 2024
23 Września 2024
23 Września 2024
23 Września 2024
23 Września 2024
23 Września 2024
23 Września 2024
Instrukcje Sprzęt pomiarowy
- Sprzęt pomiarowy PeakTech
- Sprzęt pomiarowy Beurer
- Sprzęt pomiarowy Joy-It
- Sprzęt pomiarowy Pioneer
- Sprzęt pomiarowy Voltcraft
- Sprzęt pomiarowy Milwaukee
- Sprzęt pomiarowy Bosch
- Sprzęt pomiarowy Yato
- Sprzęt pomiarowy GW Instek
- Sprzęt pomiarowy Nedis
- Sprzęt pomiarowy Be Cool
- Sprzęt pomiarowy Rossmax
- Sprzęt pomiarowy Black & Decker
- Sprzęt pomiarowy Hazet
- Sprzęt pomiarowy DeWalt
- Sprzęt pomiarowy Einhell
- Sprzęt pomiarowy Homedics
- Sprzęt pomiarowy Eberle
- Sprzęt pomiarowy Silverline
- Sprzęt pomiarowy Honeywell
- Sprzęt pomiarowy Testo
- Sprzęt pomiarowy ORNO
- Sprzęt pomiarowy TFA
- Sprzęt pomiarowy Chauvin Arnoux
- Sprzęt pomiarowy Uni-T
- Sprzęt pomiarowy Flex
- Sprzęt pomiarowy LogiLink
- Sprzęt pomiarowy Grohe
- Sprzęt pomiarowy IFM
- Sprzęt pomiarowy Clean Air Optima
- Sprzęt pomiarowy Owon
- Sprzęt pomiarowy Dahua Technology
- Sprzęt pomiarowy Techno Line
- Sprzęt pomiarowy Sonel
- Sprzęt pomiarowy BaseTech
- Sprzęt pomiarowy Perel
- Sprzęt pomiarowy Janitza
- Sprzęt pomiarowy Trotec
- Sprzęt pomiarowy Velleman
- Sprzęt pomiarowy Meec Tools
- Sprzęt pomiarowy Güde
- Sprzęt pomiarowy Victron Energy
- Sprzęt pomiarowy Werma
- Sprzęt pomiarowy Gossen Metrawatt
- Sprzęt pomiarowy Fluke
- Sprzęt pomiarowy Megger
- Sprzęt pomiarowy Greisinger
- Sprzęt pomiarowy Mitsubishi
- Sprzęt pomiarowy GoClever
- Sprzęt pomiarowy BENNING
- Sprzęt pomiarowy Camille Bauer
- Sprzęt pomiarowy Continental Edison
- Sprzęt pomiarowy DURO PRO
- Sprzęt pomiarowy Metrix
- Sprzęt pomiarowy Milesight
- Sprzęt pomiarowy TDE Instruments
- Sprzęt pomiarowy Bresser
- Sprzęt pomiarowy Omnitronic
- Sprzęt pomiarowy Eltako
- Sprzęt pomiarowy Reely
- Sprzęt pomiarowy Hager
- Sprzęt pomiarowy Extech
- Sprzęt pomiarowy Testboy
- Sprzęt pomiarowy Kyoritsu
- Sprzęt pomiarowy Vemer
- Sprzęt pomiarowy Klein Tools
- Sprzęt pomiarowy ENTES
- Sprzęt pomiarowy Ridgid
- Sprzęt pomiarowy Lanaform
- Sprzęt pomiarowy Emko
- Sprzęt pomiarowy Powerfix
- Sprzęt pomiarowy Tempo
- Sprzęt pomiarowy Seaward
- Sprzęt pomiarowy Carrier
- Sprzęt pomiarowy Monacor
- Sprzęt pomiarowy ADE
- Sprzęt pomiarowy H-Tronic
- Sprzęt pomiarowy HT Instruments
- Sprzęt pomiarowy Elgato
- Sprzęt pomiarowy ProfiCare
- Sprzęt pomiarowy KS Tools
- Sprzęt pomiarowy Pico
- Sprzęt pomiarowy AkYtec
- Sprzęt pomiarowy Kern
- Sprzęt pomiarowy Adwa
- Sprzęt pomiarowy Megasat
- Sprzęt pomiarowy Soler & Palau
- Sprzęt pomiarowy Fysic
- Sprzęt pomiarowy Amprobe
- Sprzęt pomiarowy Toolland
- Sprzęt pomiarowy Flir
- Sprzęt pomiarowy Technoline
- Sprzęt pomiarowy LaCie
- Sprzęt pomiarowy AS - Schwabe
- Sprzęt pomiarowy Finder
- Sprzęt pomiarowy Fantini Cosmi
- Sprzęt pomiarowy Comark
- Sprzęt pomiarowy REV
- Sprzęt pomiarowy Multimetrix
- Sprzęt pomiarowy SIIG
- Sprzęt pomiarowy Enda
- Sprzęt pomiarowy TFA Dostmann
- Sprzęt pomiarowy Kogan
- Sprzęt pomiarowy Peak
- Sprzęt pomiarowy X-Rite
- Sprzęt pomiarowy RK Technology
- Sprzęt pomiarowy Tru Components
- Sprzęt pomiarowy Trumeter
- Sprzęt pomiarowy Delta Ohm
- Sprzęt pomiarowy Hanna
- Sprzęt pomiarowy MGL Avionics
- Sprzęt pomiarowy AREXX
- Sprzęt pomiarowy PCE Instruments
- Sprzęt pomiarowy UHoo
- Sprzęt pomiarowy CEM
- Sprzęt pomiarowy Hameg
- Sprzęt pomiarowy Circutor
- Sprzęt pomiarowy Aerospace Logic
- Sprzęt pomiarowy BJZ
- Sprzęt pomiarowy Johnson Level
- Sprzęt pomiarowy GMW
- Sprzęt pomiarowy SOEKS
- Sprzęt pomiarowy Apollo Ultrasonic
- Sprzęt pomiarowy Softing
- Sprzęt pomiarowy Weltron
- Sprzęt pomiarowy Oscium
- Sprzęt pomiarowy Sanwa
- Sprzęt pomiarowy Condtrol
- Sprzęt pomiarowy J.P. Instruments
- Sprzęt pomiarowy MSW
- Sprzęt pomiarowy Qubino
- Sprzęt pomiarowy Lascar Electronics
- Sprzęt pomiarowy P3 International
- Sprzęt pomiarowy Beckmann & Egle
- Sprzęt pomiarowy Seek Thermal
- Sprzęt pomiarowy INFICON
- Sprzęt pomiarowy Motrona
- Sprzęt pomiarowy Blebox
- Sprzęt pomiarowy HOZO Design
- Sprzęt pomiarowy Corentium
- Sprzęt pomiarowy GQ
- Sprzęt pomiarowy Dostmann Electronic
- Sprzęt pomiarowy SecuTech
- Sprzęt pomiarowy NetPeppers
- Sprzęt pomiarowy SensoProtect
- Sprzęt pomiarowy Water-i.d.
- Sprzęt pomiarowy ZKETECH
- Sprzęt pomiarowy LabNation
- Sprzęt pomiarowy Electronics International
- Sprzęt pomiarowy Cliff
- Sprzęt pomiarowy ClimeMET
- Sprzęt pomiarowy Fixpoint
- Sprzęt pomiarowy Kübler
- Sprzęt pomiarowy MASIMO
- Sprzęt pomiarowy Noyafa
- Sprzęt pomiarowy Stamos
Najnowsze instrukcje dla Sprzęt pomiarowy
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
15 Października 2024
