Depending on the proximity of electrical wiring or pipes to the wall surface, the

MultiScanner i500 may detect them in the same manner as studs, especially in

DeepScan mode. Caution should always be used when nailing, sawing, or drilling

into walls, floors, and ceilings that may contain these items. Because of its increased

sensitivity, DeepScan mode may also detect other things in walls that are not studs.

To avoid surprises, remember that studs or joists are normally spaced 16 in. (406 mm)

or 24 in. (610 mm) apart and are 1

⁄

in. (38 mm) in width. Anything closer together

or a different width may not be a stud, joist, or firebreak. Always turn off the power

when working near electrical wires.

Working With Different Materials

•Wallpaper: The MultiScanner i500 functions normally on walls covered with

wallpaper or fabric, unless the materials are metallic foil, contain metallic fibers,

or are still wet after application.

•Lath & plaster: Due to irregularities in plaster thickness, it is difficult for the

MultiScanner i500 to locate studs in Stud Scan mode. Change to Metal mode to

locate nail heads holding laths to studs. If plaster has metal mesh reinforcement,

MultiScanner i500 will be unable to detect anything through that material.

•Textured walls or acoustic ceilings: When scanning a ceiling or wall with an

uneven surface, place thin cardboard on ceiling or wall and scan over the cardboard

using DeepScan mode. Calibrate with cardboard in place.

•Wood flooring, subflooring, or gypsum drywall over plywood sheathing:

Use DeepScan mode.

• MultiScanner i500 cannot scan for wood studs and joists through ceramic floor tile or

carpeting and pad.

• In problem situations, try using Metal Scan to locate nails or drywall screws that line

up vertically where a stud is positioned.

Note: Sensing depth and accuracy can vary due to moisture, content of materials,

wall texture, and paint.

Select mode.After calibrating (see

), continue to hold the power button and slowly

slide the unit across the surface. Mark the spot where the display bars peak and a

steady tone sounds. The SpotLite will also shine a beam of light. Continue in the same

direction until display bars reduce.

Reverse direction and mark the spot where the display bars peak from that direction.

The midpoint of the two marks is the approximate center of the object.

In Metal Scan mode, if you calibrate directly over metal, you probably will not detect

any metal. Move the unit a few inches right or left, release the power button, and

start over.

In AC Scan mode, if you calibrate over AC voltage, the unit will automatically

recalibrate when you move it.

AC WireWarning

™

For your safety AC WireWarning

™

works continuously in all modes.When AC voltage

is detected, the AC Alert warning icon will be displayed on screen.

Caution: Wires deeper than 2 in. (51 mm), in conduit, or behind plywood shearwall

may not be detected. Use extreme caution under these circumstances or whenever

hot AC wires are present. Always turn off power when working near electrical wires.

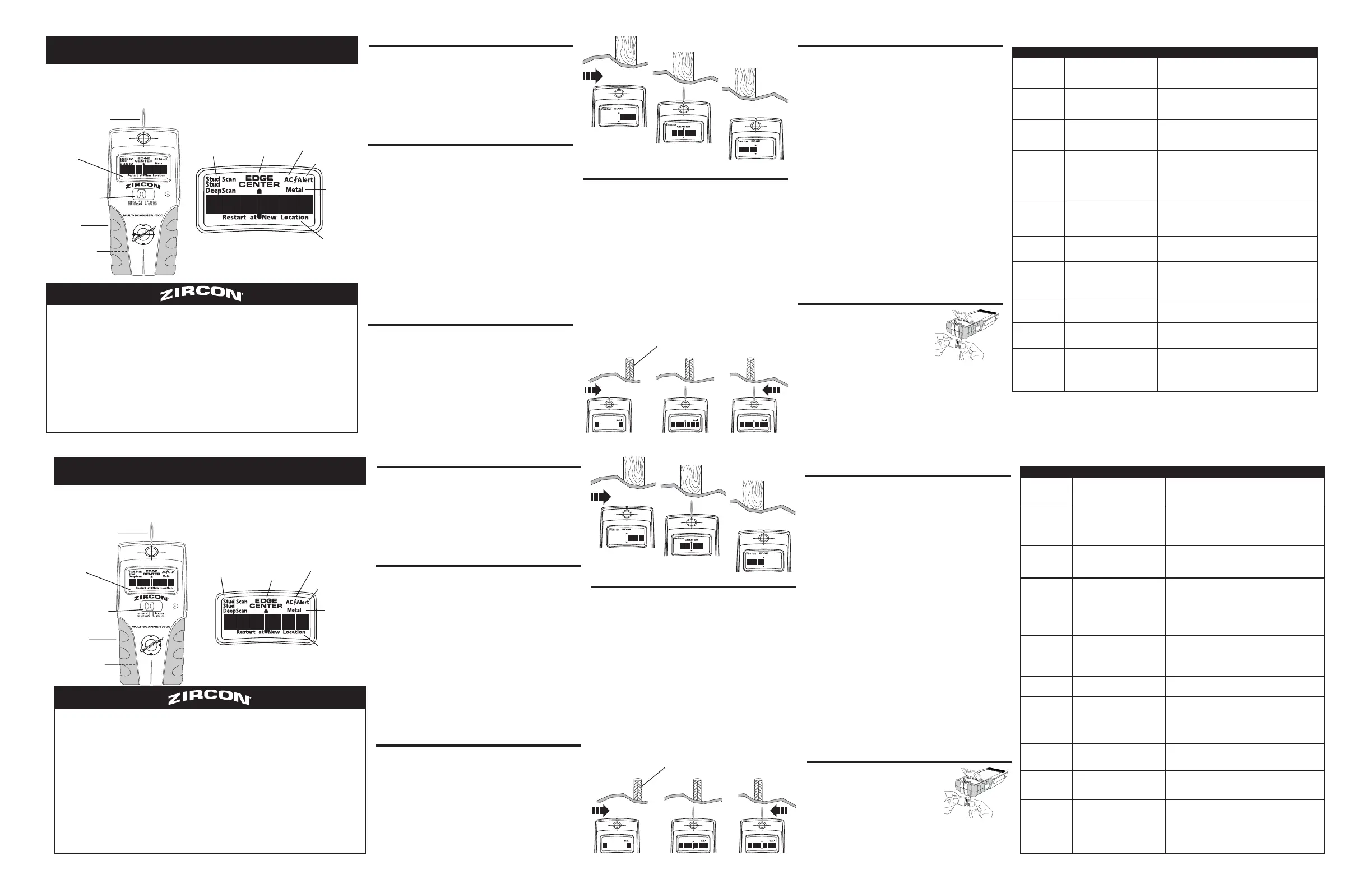

MultiScanner®i500 OneStep™with CenterVision™

Stud & Metal Finder with AC Tracing

The Zircon MultiScanner

i500 scanner uses four different scanning modes to detect studs, metal, and hot unshielded AC wiring

behind walls, floors, and ceilings, as well as detecting rebar in concrete. For safety, in all modes, MultiScanner i500 always looks

for and warns users of the presence of hot AC. MultiScanner i500 is the first tool that shows the

center

of studs. It features the

SpotLite

Pointing System, which automatically displays a beam of light over the center of a stud and near metal or AC voltage.

LCD Display AC WireWarning™

Normal/DeepScan®

Mode Indication

Stud Edge or

Center Indication

AC Mode Indication

Metal Mode

Indication

Over-the-Stud

Indication

Mode Selector Switch

Power Button

LIMITED 2 YEAR WARRANTY

Zircon Corporation, (“Zircon”) warrants this product to be free from defects

in materials and workmanship for two years from the date of

purchase.Any in-warranty defective product returned to Zircon*, freight

prepaid with proof of purchase date and $5.00 to cover postage and

handling, will be repaired or replaced at Zircon’s option. This warranty is

limited to the electronic circuitry and original case of the product and

specifically excludes damage caused by abuse, unreasonable use or

neglect. This warranty is in lieu of all other warranties, express or implied,

and no other representations or claims of any nature shall bind or

obligate Zircon. Any implied warranties applicable to this product are

limited to the one year period following its purchase. IN NO EVENT WILL

ZIRCON BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL

DAMAGES RESULTING FROM POSSESSION, USE OR MALFUNCTION OF

THIS PRODUCT.

In accordance with government regulations, you are advised that: (i) some

states do not allow limitations on how long an implied warranty lasts

and/or the exclusion or limitation of incidental or consequential damages,

so the above limitations and/or exclusions may not apply to you, and

further (ii) this warranty gives you specific legal rights and you may also

have other rights which vary from state to state.

Return product freight prepaid with proof of purchase date (dated sales

receipt) and $5.00 to cover postage and handling, to:

UPS SCS C/O ZIRCON RETURNS

Lohstrabe 30a

85445 Schwaig

Munich, Germany

Be sure to include your name and return address. Out of warranty service

and repair, where proof of purchase is not provided, shall be returned with

repairs charged C.O.D.Allow 4 to 6 weeks for delivery.

Customer Service, 1-800-245-9265 or 1-408-963-4550

Monday–Friday, 8:00 a.m. to 5:00 p.m. PST

E-mail: info@zircon.com

U.S. Patents 5619128, 6023159, 6259241, D427166,

Canada Patent 2341385, E.U. Patent 93918692,

Japan Patent 3581851, and Patents Pending

1. MODE SELECTION

• When looking for studs, always start with the scanner in Stud Scan mode, which

scans through surfaces up to

⁄

inch thick.

• DeepScan

mode should only be selected if you know the surface is built-up

and thicker than normal construction. You should always scan the area in

Stud Scan mode first, to verify that DeepScan is needed. DeepScan is for depths

between

⁄

inch and 1

⁄

inches.

• When scanning for metal pipes or rebar, select Metal Scan mode.

• When scanning for electrical wires, select AC Scan mode.

6. CHANGING THE BATTERY

Press battery door release down with your finger or

a coin and remove door.

Connect 9-V battery to cable and place inside.

Replace battery door and snap shut. Battery will last

approximately 2 years under normal conditions.

3. SCANNING IN STUD SCAN

OR DEEPSCAN®MODE

•

Tool Position.

For proper use, always place scanner flat against the surface

before turning on power.

•

Power.

Depress and hold in the power button continuously while in use.

•

Calibration.

Place unit flat on wall. Press and hold the power button.

Do not move the unit until calibration is complete (1-2 seconds). When

calibration is complete, the unit will stop blinking and display the operating

mode you selected.

•

Operation.

Move the unit slowly, while keeping it flat against the wall. Do not

rock or lift it.

•

Restart At New Location.

If you see this message in Stud Scan mode, you

probably started over a stud. Move the unit a few inches right or left, release

the power button, and start over.

• If you calibrate over a stud in DeepScan mode, you probably will not detect any

studs. Move the unit a few inches right or left, release the power button, and

start over.

• If you receive a Center or Edge indication immediately after calibration without

moving the unit, it probably wasn’t flat against the wall. Release the power

button and start over.

2. IMPORTANT OPERATING TIPS—

PLEASE READ CAREFULLY

4. SCANNING IN METAL OR AC MODE

5. OPERATING CAUTIONS

FCC Part 15 Class B Registration Warning

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to Part 15 of FCC Rules.These limits are designed to provide reasonable protection against harmful interference

when the equipment is operated in a residential installation.This equipment generates, uses, and can radiate

radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful

interference to radio communications.However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference

by one or more of the following measures:

(1) Reorient or relocate the receiving antenna. (2) Increase the separation between the equipment and receiver.

(3) Connect the equipment into an outlet on a circuit, different from that which the receiver is connected.

(if applicable) (4) Consult the dealer or an experienced radio/TV technician for help.

HELPFUL HINTS

Situation Probable Causes Solutions

Not certain the

object found is a
