Strona 1/8

• -Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant

wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an

andere Fachleute.

b) Anschluss und Betrieb

• Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Stellen Sie keine

Gefäße mit Flüssigkeiten, z.B. Vasen oder Panzen, auf oder neben das Produkt.

Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Si-

cherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder

eines lebensgefährlichen elektrischen Schlages!

• Beachten Sie auch die Sicherheitshinweise des Gerätes, an das der Lautsprecher

angeschlossen wird.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann

unter Umständen das Produkt zerstören!

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-

schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• -Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke ge

hört werden. Hierdurch kann das Gehör geschädigt werden.

Produktbeschreibung

• Klangstarkes 2-Wegsystem

• Robustes Kunststoffgehäuse

• Anschluss an 100 V-ELA- oder HiFi-Verstärker möglich

• Verdeckter Einbau ohne sichtbare Verschraubungen

Anschluss

Beachten Sie beim Anschluss des Lautsprechers dass die Anschlusskabel nicht

gequetscht oder durch scharfe Kanten beschädigt werden.

Ein Anschluss darf nur an geeignete Lautsprecherausgänge von 100 V-ELA- bzw.

HiFi-Verstärkern erfolgen.

Stellen Sie sicher, dass die in den technischen Daten angegebenen Werte für Im-

pedanz und/oder Belastbarkeit mit den Daten des angeschlossenen Verstärkers

harmonieren. Ansonsten kann es zu Beschädigungen des Lautsprechers oder des

Verstärkers kommen.

Der Verstärker, an den der Lautsprecher angeschlossen wird muss während der

Anschlussarbeiten von seiner Stromversorgung getrennt werden (Netzstecker zie-

hen!).

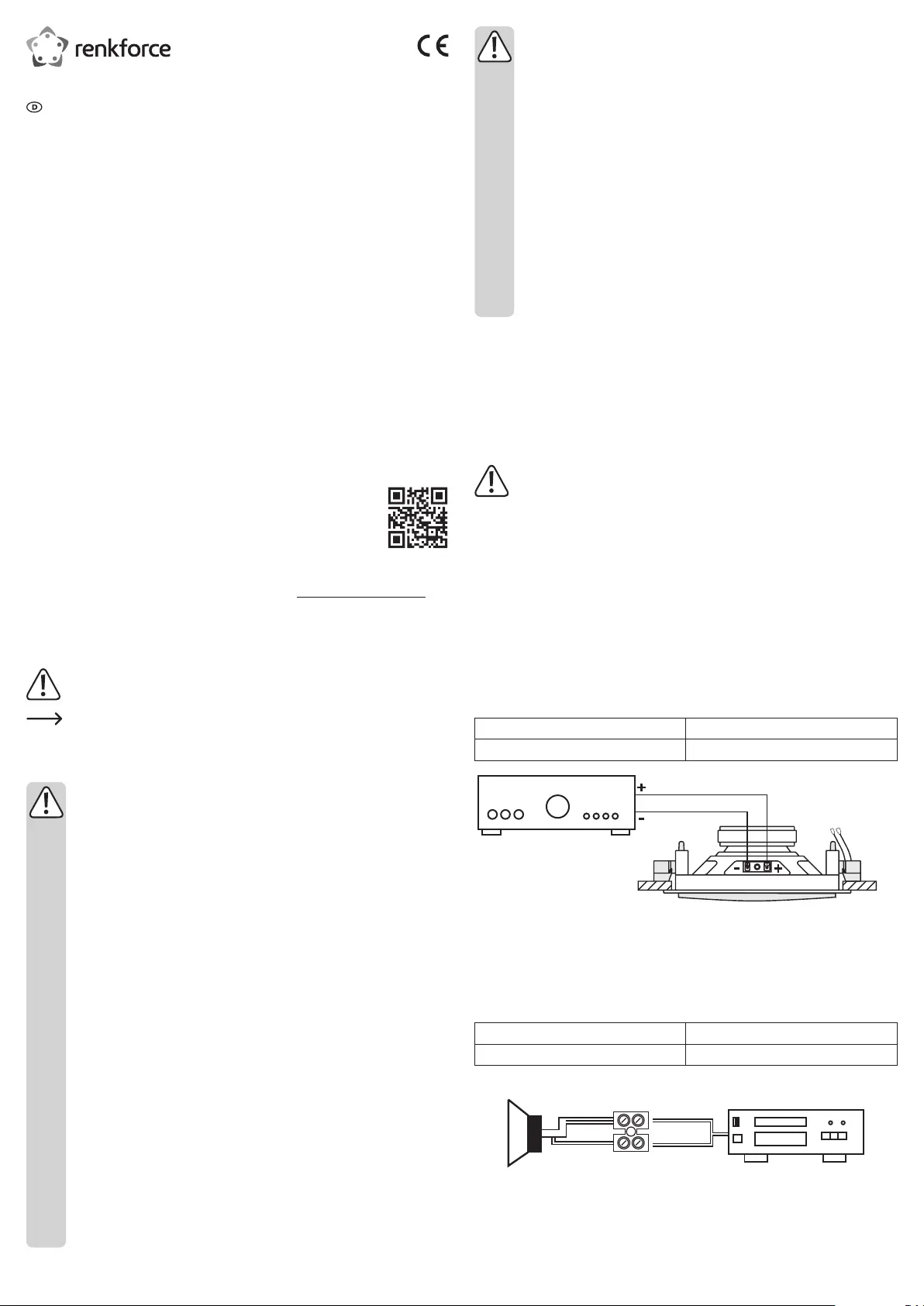

a) Anschluss an einen HiFi-Verstärker

• Ziehen Sie die Flachstecker des ELA-Übertragers vom Lautsprecheranschluss ab.

• Verbinden Sie die Lautsprecherleitungen des Verstärkers direkt mit den Flachsteckzungen

des Lautsprechers.

positive Lautsprecherleitung große Flachsteckzunge

negative Lautsprecherleitung kleine Flachsteckzunge

b) Anschluss an einen 100 V-ELA-Verstärker

• Die Flachstecker des ELA-Übertragers müssen bei dieser Anschlussvariante auf die Flach-

steckzungen des Lautsprechers aufgesteckt sein.

• Verbinden Sie die Lautsprecherleitung mit der Schraubklemme der Anschlussleitung am

ELA-Übertrager

positive Lautsprecherleitung rote Leitung

negative Lautsprecherleitung schwarze Leitung

red

• Entfernen Sie vorsichtig das Lautsprechergitter, indem Sie es mit einem feinen Schrauben-

zieher oder einem ähnlichen Werkzeug aus dem Lautsprecherkorb hebeln.

• Stellen Sie mit dem Leistungswahlschalter im Korbrand die gewünschte Ausgangsleistung

ein. Je höher der eingestellte Leistungswert, desto lauter ist der Lautsprecher im Verhältnis

zu den anderen angeschlossenen Lautsprechern.

Bedienungsanleitung

ELA-Einbaulautsprecher

CL-130RT 130 mm Best.-Nr. 301113

CL-165RT 165 mm Best.-Nr. 301114

CL-200RT 200 mm Best.-Nr. 301115

Bestimmungsgemäße Verwendung

Der ELA-Einbaulautsprecher dient zur Umwandlung der elektrischen Ausgangssignale von

100 V-ELA- und Audioverstärkern in hörbare Schallwellen und ist nur für den Anschluss an

Lautsprecherausgänge von solchen Geräten zugelassen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-

ändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das

Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie

z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanlei-

tung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit

der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-

Lieferumfang

• Lautsprecher

• Einbauschablone

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads - her

unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der

Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-

ser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-

dienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-

schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-

tung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-

der zu einem gefährlichen Spielzeug werden.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall

aus bereits geringer Höhe wird es beschädigt.

• -Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be

trieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb

ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- -über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen ge

lagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• -Lagern Sie in der Nähe des Lautsprechers keine Magnetspeicher wie z.B. Disket

ten, Videocassetten usw., da das Magnetfeld des Lautsprechers die aufgezeich-

neten Informationen dieser Speichermedien zerstören kann.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

schwarz

rot

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

50 W

8 W

38 = 8 + 8 + 8 + 4 + 4 + 4 + 1 + 1

100V

COM

8 W 8 W 4 W 4 W 4 W 1 W 1 W

Die eingestellte Gesamtleistung aller Lautsprecher darf die maximale Ausgangsleis-

tung des 100 V-ELA-Verstärkers nicht überschreiten.

Montage

Montieren Sie Ihren ELA-Einbaulautsprecher nicht direkt in der Nähe von Bildschir-

men wie z.B. Fernsehgeräten oder Computermonitoren. Es besteht die Gefahr,

dass das Magnetfeld des Lautsprechers das Bild verzerrt.

Achten Sie darauf, dass die Montageäche die Last des Lautsprechers tragen kann.

Der Lautsprecher muss sicher befestigt werden, um ein Herabfallen und die damit

verbundene Unfallgefahr zu verhindern.

• Stellen Sie sicher, dass am Montageort die benötigte Einbautiefe vorhanden ist.

• -Zeichnen Sie anhand der beiliegenden Einbauschablone die benötigte Öffnung an der Mon

tageäche an.

• Sägen Sie die Einbauöffnung aus.

• Drehen Sie die drei Befestigungsklötzchen im Uhrzeigersinn bis zum Anschlag, sodass der

Lautsprecher in die Einbauöffnung passt.

• Entfernen Sie vorsichtig das Lautsprechergitter, indem Sie es mit einem feinen Schrauben-

zieher oder einem ähnlichen Werkzeug aus dem Lautsprecherkorb hebeln.

• -Stecken Sie den Lautsprecher in die Einbauöffnung und drehen Sie die drei Befestigungs

schrauben im Korbrand des Lautsprechers fest. Die Befestigungsklötzchen werden hier-

durch automatisch nach außen gedreht und klemmen den Lautsprecher fest.

• Stecken Sie das Lautsprechergitter wieder auf den Lautsprecher auf.

Pege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol

oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar

die Funktion beeinträchtigt werden kann.

Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Technische Daten

Modell CL-130RT CL-165RT CL-200RT

Impedanz HiFi-Betrieb 8 Ohm

Belastbarkeit HiFi-Betrieb 20/45 W 30/80 W 45/120 W

Leistungsstufen 100 V-ELA-Betrieb 1/2/4/8/15 W

Impedanz 100 V-ELA-Betrieb 10 k / 5 k / 2,5 k / 1,25 k / 667 Ohm

Frequenzbereich 50-21000 Hz 40-21000 Hz 30-21000 Hz

Schalldruck 86 dB/1 W/1 m 87 dB/1 W/1 m 87 dB/1 W/1 m

Einbaudurchmesser 167 mm 180 mm 222 mm

Einbautiefe 71 mm 71 mm 93 mm

Stärke Montageäche 9-25 mm 9-25 mm 9-25 mm

b) Connection and operation

• Never pour any liquids on or next to the product. Do not place any containers with

liquids, e.g., vases or plants, on or next to the product. Liquids may seep into the

casing and thus impair the electrical safety of the device. Furthermore, there is a

signicant risk of re or of a lethal electric shock!

• Also observe the safety instructions of the device which is connected to the speaker.

• Never use the product immediately after moving it from a cold room into a warm

one. The condensation that forms may damage the product under certain circum-

stances.

Allow the product to reach room temperature before connecting it to the power

supply and putting it into use. In some cases, this may take several hours.

• -Do not listen to excessively loud music over long periods of time. This may dam

age your hearing.

Product description

• Two-way system with powerful sound

• Robust plastic casing

• Can be connected to 100 V ELA or hi- ampliers

• Concealed installation without visible screw connections

Connection

When connecting the speaker, make sure the connecting cables are neither crushed

nor damaged by sharp edges.

Connect the speaker to suitable speaker outputs of 100 V ELA or hi- ampliers

only.

Make sure that the data for impedance and/or load stated in the Technical Data table

are in agreement with the data for the connected amplier. Otherwise, the speaker

or the amplier may be damaged.

The amplier to which the speakers will be connected must be separated from its

power supply during connection (unplug the mains plug!).

a) Connection to a Hi-Fi Amplier:

• Disconnect the at plugs of the ELA transformer from the speaker connection.

• Connect the speaker cables of the amplier directly to the at plug contact studs of the

speaker.

positive loudspeaker cable large at plug contact stud

negative loudspeaker cable small at plug contact stud

b) Connection to a 100 V ELA amplier:

• For this type of connection, the at plugs of the ELA transformer have to be plugged onto the

at plug contact studs of the speaker.

• Connect the speaker cable to the terminal screw of the connecting cable of the ELA trans-

former.

positive loudspeaker cable red cable

negative loudspeaker cable black cable

black

red

• Gently remove the speaker grille by levering it away from the frame with a small screwdriver

or a similar tool.

• Set the desired output power by means of the power selector switch on the edge of the

frame. The higher the output value set, the louder is the loudspeaker compared to the other

loudspeakers connected.

Operating instructions

ELA built-in loudspeaker

CL-130RT 130 mm Item no. 301113

CL-165RT 165 mm Item no. 301114

CL-200RT 200 mm Item no. 301115

Intended use

The ELA built-in speaker is intended to convert electric output signals of 100 V ELA ampliers

and audio ampliers into audible sound waves. It is only approved for connection to loud-

speaker outputs on such devices.

The product may only be used in enclosed indoor locations. Outdoor use is not allowed. Do not

expose to moisture, for example in bathrooms or similar places.

For safety and approval reasons, you may not convert and/or alter the product. If you use the

product for other purposes than those described above, the product may be damaged. Further-

more, an improper use involves risks such as short-circuits, re, electric shocks, etc. Please

read the operating instructions carefully and do not discard them. If you pass the product on to

a third party, please hand over these operating instructions as well.

This product complies with the applicable national and European regulations. All names of

Package contents

• Loudspeaker

• Installation template

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the

QR code. Follow the instructions on the website.

Explanation of symbols

An exclamation mark in a triangle refers to important instructions in this operating

manual which must be adhered to.

The arrow symbol is used when specic tips and information on the operation are

provided.

Safety instructions

Please read the operating instructions carefully and pay particular attention

to the safety instructions. We do not assume liability for any injuries/mate-

rial damages resulting from failure to observe the safety instructions and the

information in these operating instructions regarding the proper use of the

product. Furthermore, in such cases, the warranty/guarantee will be null and

void.

a) General information

• The product is not a toy. Keep out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This could become a

dangerous plaything for children.

• Never expose the product to mechanical stress.

• Please handle the product with care. It can be damaged by impact, blows, or by

being dropped, even from a low height.

• If safe operation is no longer possible, take the device out of service and secure

it against unintended use. Safe operation is no longer possible, if the product:

- shows visible signs of damage,

- no longer functions properly,

- has been stored under adverse ambient conditions for an extended period of

time or

- has been exposed to considerable strain during transport.

• Do not store any magnetic storage media such as e.g. oppy disks, video tapes or

suchlike near the speaker as the magnetic eld of the speaker might destroy the

information stored on the storage media.

• If you have doubts about how the product should be operated or how to safely

connect it, consult a qualied technician.

• Maintenance, adjustment and repair work should only be carried out by an expert

or a specialised workshop.

• If you have any questions that are not answered in these operating instructions,

please contact our technical customer service or other professionals.

Specyfikacje produktu

Marka:	Renkforce
Kategoria:	głośnik
Model:	CL-200RT

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Renkforce CL-200RT, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje głośnik Renkforce

Renkforce Control 150 Instrukcja

8 Października 2024

Renkforce CONTROL 250BO Instrukcja

30 Września 2024

Renkforce CL-130RT Instrukcja

30 Września 2024

Renkforce SPE-150WH Instrukcja

30 Września 2024

Renkforce SPE-178WT Instrukcja

30 Września 2024

Renkforce RF-4755736 Instrukcja

30 Września 2024

Renkforce CL-200RT Instrukcja

30 Września 2024

Renkforce MR-62WH Instrukcja

21 Czerwca 2024

Renkforce RF-4325182 Instrukcja

21 Czerwca 2024

Renkforce RF-PCL-MESH2.0 Instrukcja

21 Czerwca 2024

Instrukcje głośnik

Najnowsze instrukcje dla głośnik

Teufel Rockster Air Instrukcja

15 Października 2024

Alpine PSS-22WRA Instrukcja

15 Października 2024

Bauhn APPS-0724 Instrukcja

15 Października 2024

Aiwa SP-A100 Instrukcja

15 Października 2024

Harman Kardon Citation One Instrukcja

14 Października 2024

Alpine 30MC Instrukcja

14 Października 2024

Magnat Needle 9000 ALU Instrukcja

14 Października 2024

Pioneer SP-T22A-LR Instrukcja

14 Października 2024

Sharp PS-932 Instrukcja

14 Października 2024

Pyle PDWR64BTW Instrukcja

13 Października 2024
