• Löten Sie nur auf nicht-brennbaren Oberächen.
Schützen Sie benachbarte Materialien vor
Schäden durch Hitzeeinwirkung.
• Bei Nichtbeachtung besteht Brand- und
Explosionsgefahr. Von der Verwendung des
Produkts in unmittelbarer Nähe explosiver oder
brennbarer Stoffe ist dringend abzusehen.
e) Arbeitssicherheit
• Arbeiten Sie nur bei ausreichender Beleuchtung
des Arbeitsplatzes.
• Achten Sie darauf, dass während des Lötens
für eine ausreichende Belüftung gesorgt ist.
Dämpfe, die sich aufgrund einer vernachlässigten
Belüftung nur unzureichend verüchtigen, können
gesundheitliche Schäden nach sich ziehen.
• Waschen Sie sich nach der Arbeit mit Lötzinn
gründlich Ihre Hände. Dies gilt vor allem bei der
Verwendung von bleihaltigem Lötzinn.
• Nehmen Sie Lötzinn nicht in den Mund. Essen
oder trinken Sie nicht während der Lötarbeiten.
• Tragen Sie beim Löten stets geeignete
Schutzkleidung und eine Schutzbrille. Flüssiges
Lötzinn und Lötspritzer können schwere
Verbrennungen oder Augenschäden hervorrufen.
• Beachten Sie in gewerblichen Einrichtungen die
Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften für
elektrische Anlagen und Betriebsmittel.

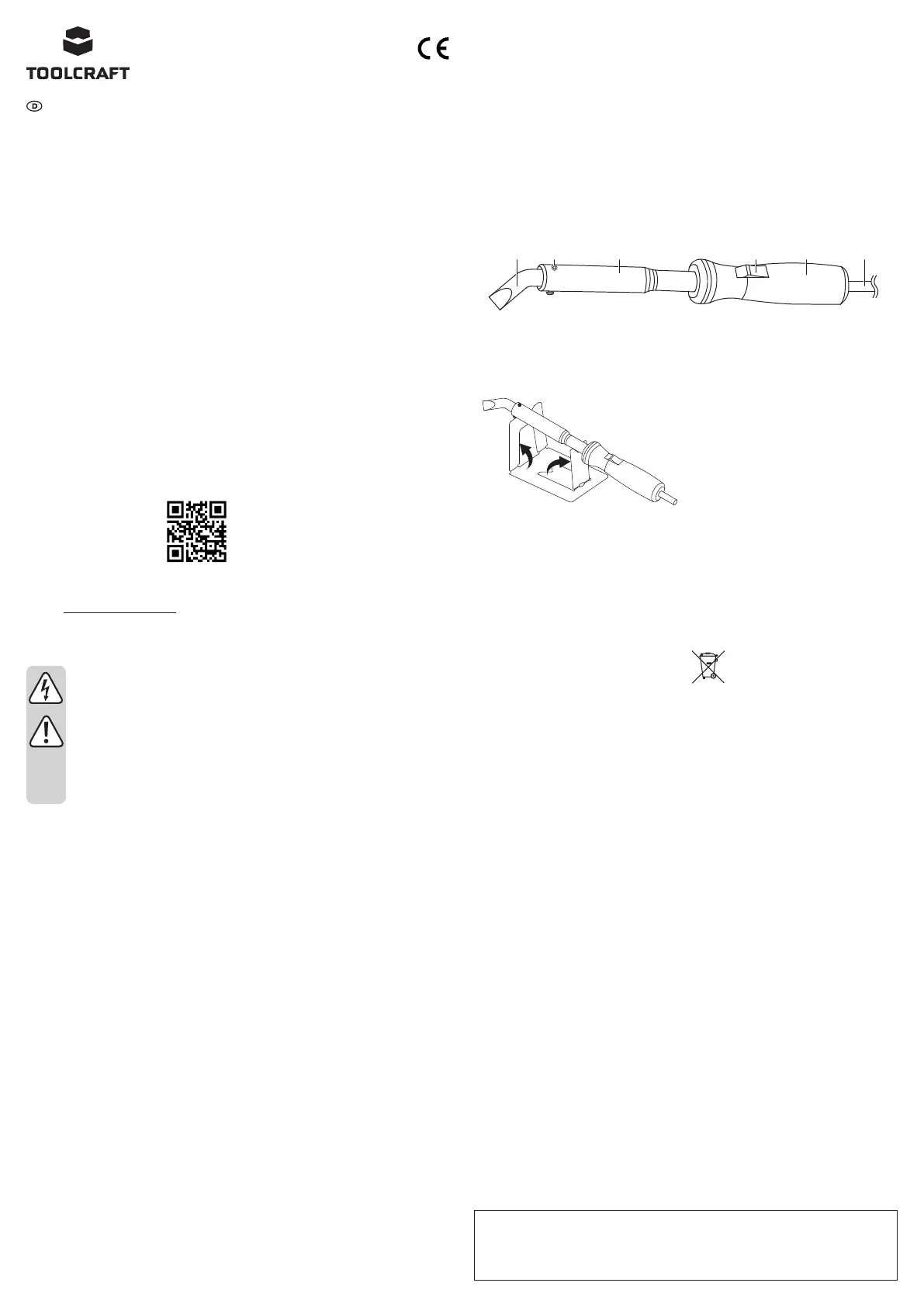

Bedienelemente und Komponenten
1 2 3 4 5 6
1 Gekrümmte Lötspitze
2 Sicherungsschraube der
Lötspitze
3 Schutzzylinder
4 Betriebsschalter:
EIN ( ) / AUS (I O)
5 Griffstück
6 Netzkabel
Aufbau des Ablageständers
• Stellen Sie den Ablageständer auf, indem Sie die
beiden Halterungen vorsichtig um 90° nach oben
biegen.
• Da das Metall bei zu starker Beanspruchung
brechen kann, sollten Sie von einem zu starken
Biegen und zu häugen Nachjustieren absehen.
Inbetriebnahme
1. Schließen Sie den Netzstecker an eine geeignete
Netzsteckdose an.
2. Bringen Sie den Betriebsschalter in die EIN-(4)
Position.
- Es dauert etwa 20 Minuten, bis sich die
Lötspitze vollständig erhitzt hat.
- Legen Sie den Lötkolben während den
Pausen oder bei Nichtgebrauch stets in
seinen Ablageständer.
3. Bringen Sie den Betriebsschalter nach Abschluss
der Lötarbeiten in die AUS-Position und trennen Sie
das Gerät von der Stromversorgung. Lassen Sie
das Gerät vor der Aufbewahrung stets vollständig
abkühlen.
Auswechseln/Drehen der Lötspitze
1. Stellen Sie zunächst einmal sicher, dass der
Lötkolben von der Stromversorgung getrennt
und vollständig abgekühlt ist.
2. Nehmen Sie einen Kreuzschlitzschraubendreher
zur Hand und lösen Sie alle
Befestigungsschrauben der Lötspitze .(2)
Lösen Sie die Schrauben gerade so weit, dass
sich die Spitze frei drehen kann oder problemlos
entfernen lässt.
3. Drehen Sie die gekrümmte Lötspitze in die
gewünschte Position oder ersetzen Sie sie.
4. Befestigen Sie anschließend die Spitze wieder,
indem Sie alle Schrauben fest anziehen.
Die Schrauben müssen hierbei so fest
angezogen werden, dass sich die Lötspitze in
Normalbetrieb nicht bewegt.
Wartung und Pege
• Achten Sie darauf, dass die Lötspitze vor dem
Ausschalten des Geräts oder vor längerer
Nichtverwendung stets ausreichend verzinnt ist.
• Reinigen Sie die Lötspitze unter keinen
Umständen mit grobkörnigen, scheuernden
Materialien, wie z. B. jene, aus denen Feilen
gefertigt sind.
• Sollte sich an der Lötspitze Oxid bilden, reiben
Sie diese leicht mit Schleifpapier ab, wischen
sie sauber und erwärmen sie sofort wieder.
Verzinnen Sie die Spitze anschließend, um eine
erneute Oxidation der benetzbaren Oberäche
zu verhindern.
• Verwenden Sie keine aggressiven
Reinigungsmittel, Alkohol oder andere
chemische Lösungsmittel, da diese zu Schäden
am Gehäuse und zu Fehlfunktionen führen
können.
Entsorgung
Alle Elektro- und Elektronikgeräte, die
auf den europäischen Markt gebracht
werden, müssen mit diesem Symbol
gekennzeichnet werden. Dieses Symbol
weist darauf hin, dass dieses Gerät
am Ende seiner Lebensdauer getrennt
von unsortiertem Siedlungsabfall zu
entsorgen ist.
Jeder Besitzer von Altgeräten ist verpichtet,
Altgeräte einer vom unsortierten Siedlungsabfall
getrennten Erfassung zuzuführen. Die Endnutzer
sind verpichtet, Altbatterien und Altakkumulatoren,
die nicht vom Altgerät umschlossen sind, sowie
Lampen, die zerstörungsfrei aus dem Altgerät
entnommen werden können, vor der Abgabe an
einer Erfassungsstelle vom Altgerät zerstörungsfrei
zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind
gesetzlich zur unentgeltlichen Rücknahme von
Altgeräten verpichtet. Conrad stellt Ihnen folgende
kostenlose Rückgabemöglichkeiten zur Verfügung
(weitere Informationen auf unserer Internet-Seite):
• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
• in den Sammelstellen der öffentlich-rechtlichen
Entsorgungsträger oder bei den von Herstellern
und Vertreibern im Sinne des ElektroG
eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten
auf dem zu entsorgenden Altgerät ist der Endnutzer
verantwortlich.
Beachten Sie, dass in Ländern außerhalb
Deutschlands evtl. andere Pichten für die Altgeräte-
Rückgabe und das Altgeräte-Recycling gelten.
Technische Daten
Eingangsspannung ............................... 230 V/AC, 50 Hz
Leistung ................................................500 W
Temp. ....................................................max. 480 °C
Aufwärmdauer ......................................ca. 20 Minuten bis 480 °C
Betriebs-/Lagerbedingungen ................ 0 bis +40 °C, 20 – 90 % rF (nicht kondensierend)
Länge des Netzkabels ..........................ca. 1,3 m
Abmessungen (Ø x L) ...........................42 x 415 mm
Gewicht .................................................647 g (inkl. Lötspitze und Ablageständer)
Bedienungsanleitung
Hochleistungs-Lötkolben
500 W
Best.-Nr. 2497608
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen Lötkolben,
der für grobe und mechanische Lötarbeiten wie Blech-
und Installationsarbeiten geeignet ist. Der Lötkolben
verfügt über eine gekrümmte Spitze und wird direkt an
die Netzstromversorgung angeschlossen.
Das Gerät ist ausschließlich für den Innengebrauch
bestimmt. Der Kontakt mit Feuchtigkeit ist in jedem
Fall zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie
das Produkt nicht umbauen und/oder verändern.
Sollten Sie das Produkt für andere als die zuvor
beschriebenen Zwecke verwenden, kann das
Produkt beschädigt werden. Eine unsachgemäße
Verwendung kann außerdem zu Gefahren wie
Kurzschlüsse, Brände oder elektrischen Schlägen
führen. Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und bewahren Sie sie sicher auf.
Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen
und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
