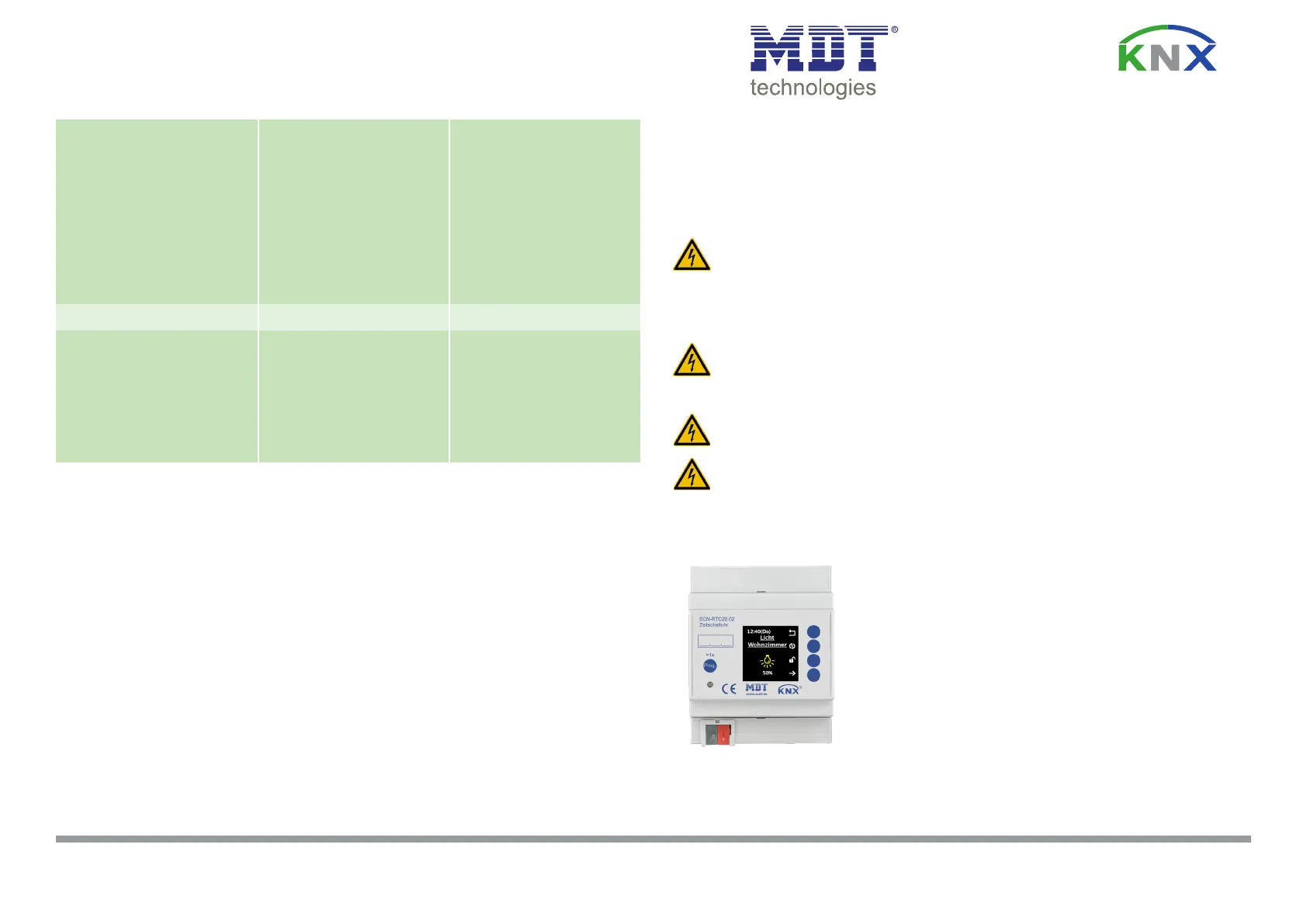

Strona 1/4
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0521
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Technische Daten
Technical Data
SCN-RTC20.02
Anzahl Kanäle
Number of channels 20
Schaltzeiten je Kanal
Cycle times each channel 8
Genauigkeit typ.
Accuracy typ. < 5min/year
Ganggenauigkeit
Power reserve 24 hours
Spezikation KNX Schnittstelle
Specication KNX interface TP-256
Verfügbare KNX Datenbanken
Available application software ETS 5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ. < 0,25W
Umgebungstemperatur
Operation temperature range 0 bis + 45°C
Schutzart
Enclosure IP 20
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units) 4TE
1
2
3
SCN-RTC20.02
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Anschlussklemmen, Bedien- und Anzeigeelemente Zeitschaltuhr
Terminals, Operating and Display Time Switch
Betriebsanleitung Zeitschaltuhr
nur für autorisiertes Elektrofachpersonal
Operating Instructions Time Switch
for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Bedientasten
- Operating buttons
Montage und Anschluss Zeitschaltuhr - Installation Time Switch
4
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0521
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Beschreibung Zeitschaltuhr
Description Time Switch
Die MDT Zeitschaltuhr mit 20 Kanälen (8 Schaltzeiten je Kanal) verfügt über eine Tages-/Wochen-/Astroschaltfunktion sowie eine ausrei-
chende Gangreserve bei Busspannungsausfall. Die Schaltzeiten der einzelnen Kanäle sind über die ETS und direkt am Gerät einstellbar.
Das große aktive Farbdisplay zur komfortablen Bedienung erlaubt das direkte Schalten der 20 Kanäle (Handbetrieb).
Die Zeitschaltuhr ermöglicht das periodische Senden der Uhrzeit auf den KNX Bus und das Einstellen der Uhrzeit über ein Bus Telegramm
(Master-/Slave Betrieb). Die 8 Logikblöcke mit je 4 Eingängen erlauben individuelle Verknüpfungen.
Die MDT Zeitschaltuhr ist zur festen Installation auf einer Hutprolschiene in Verteilungen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen.
The MDT Time switch with 20 channels (8 cycle times for each channel) has a daily/weekly/astro switching function and an adequate
power reserve if the bus voltage fails. The cycle times of the single channels are adjustable by the ETS or can be set directly at the device.
The large active coloour display for comfortable handling allows direct switching of the 20 channels (Manual Mode).
The time switch offers cyclic sending of the time on the KNX bus and clock time adjustment by bus telegram (Master-/slave mode).
The 8 logical blocks with 4 inputs each allow individal conjunctions.
The MDT Time Switch is a modular installation device for xed installation in dry rooms. It ts on DIN 35mm rails in power distribution boards
or closed compact boxes.
Anschlussbeispiel SCN-RTC20.02 - Exemplary circuit diagram SCN-RTC20.02
Montage und Anschluss Zeitschaltuhr
Installation Time Switch
1. Montieren Sie die Zeitschaltuhr auf der Hutschiene. Place the Time Switch on DIN 35mm rail.
2. Schließen Sie die Zeitschaltuhr am KNX Bus an. Connect the Time Switch to the KNX bus.
3. Busspannungsversorgung zuschalten. Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in die Zeitschaltuhr.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Time Switch.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung
After sucessfull programming the LED turns off.
Inbetriebnahme Zeitschaltuhr
Commissioning Time Switch
