MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 1022
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
- ZZTAS8602 -
Technische Daten
Technical Data
BE- TAS86.02 BE-TAS86T.02
Anzahl Tasten
Number of buttons 6 6
Temperaturmessbereich
Measurement range temperature -- 0 to + 40 °C
Empfohlene Montagehöhe
Recommended installation height
1,10 - 1,25 m (as Push Button)
1,50 - 1,60 m* (as operating device)
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 5/6 ETS 5/6
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8 mm Ø, solid core 0,8 mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.**
Power Consumption KNX bus typ.** < 0,6 W < 0,6 W
Umgebungstemperatur
Operation temperature range 0 bis + 45 °C 0 bis + 45 °C
Schutzart
Enclosure IP 20 IP 20
Abmessungen (B x H x T)
Dimensions ( W x H x D)
86 mm x 86 mm x
29,2 mm
86 mm x 86 mm x
29,2 mm
Zur Montage benötigte Schalterdosen
Required outlet sockets for installation 1 1
Technische Daten KNX Taster Smart 86 - Technical Data KNX Push Button Smart 86
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
Betriebsanleitung KNX Taster Smart 86
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button Smart 86
for authorised electricans

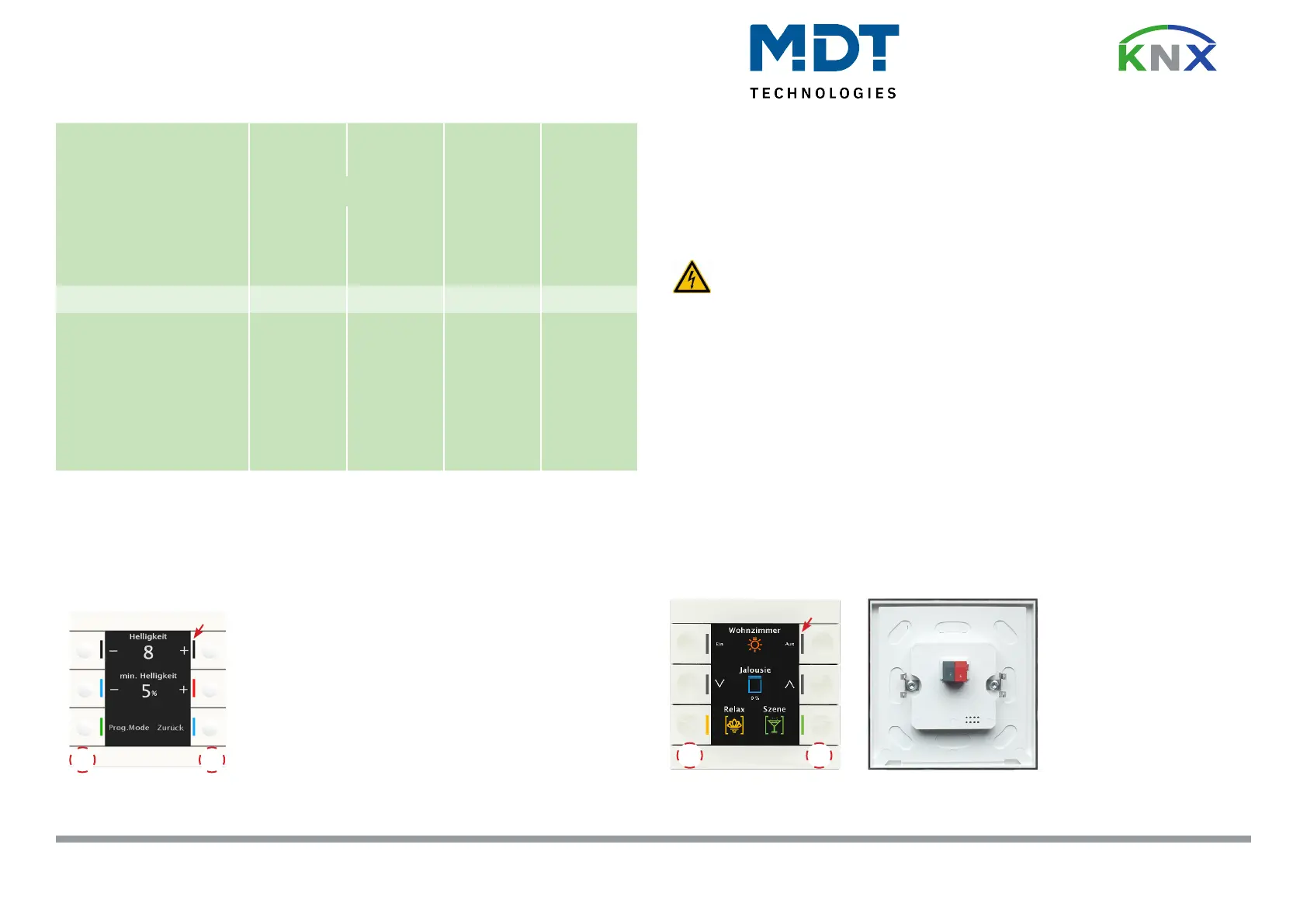

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Taster Smart 86
Terminals, Operating and Display KNX Push Button Smart 86
1,2,3,4,5,6 - Tasten zur Bedienung eingestellten Funktionen
- Buttons to operate the adjusted functions
7,8 - Sensorächen für Programmiermodus (Beide Sensorächen gleichzeitig etwa 2s gedrückt halten)
- Sensor areas to enter programming mode (Press and hold both sensor areas simultaniously for 2s)
BE-TAS86x.02 Front BE-TAS86x.02 Back
10
4
Wichtige Hinweise zum Programmiermodus / Helligkeitseinstellung
Important notes for programming mode / brightness adjustment
7
3
1 2
5 6
9 - RGB Statusanzeigen (6x)
- RGB status indicator (6x)
10 - Busanschlussklemme
- KNX busconnection terminal
9
1,2,3,4,5,6 - Tasten zur Bedienung der eingestellten Funktionen
- Buttons to operate the adjusted functions
7,8 - Sensorächen um in den Programmiermodus zu gelangen (Beide Sensorächen
gleichzeitig etwa 2s gedrückt halten). Im entladenen Zustand des Tasters gelangt man
direkt in den Programmiermodus, ansonsten wird nebenstehendes Menü angezeigt.
- Sensor areas to enter programming mode (Press and hold both sensor areas
simultaniously for 2s). In unloaded state of the push button programming mode is entered
directly. Otherwise following menu is displayed.
Helligkeit: Grundhelligkeit des Displays (1-10), empfohlene Einstellung 7-8
Brightness: Background brightness of the display (1-10), recommended setting 7-8
min. Helligkeit: Minimale Helligkeit bei Dunkelheit (0-100%), empfohlene Einstellung 1-3
min. Brightness: Minumum brightness at darkness (0-100%), recommended setting 1-3
Prog. Mode Programmiermodus
Prog. Mode Programming mode
Zurück: Rückkehr in den normalen Betrieb
Back: Return to normal operation
8
* Bei Verwendung des Tasters mit Sollwerteinstellung wird zur besseren Ablesbarkeit des Displays eine Montagehöhe von 1,60 empfohlen
* If the push button is used with adjustment for given value the recommended mounting height is 1,6m for better clearness of the display.
** Gerät muss mit zwei Buslasten eingerechnet werden. Keine zusätzliche Spannungsversorgung erforderlich.
** Device has to be calculated with two bus loads. No additional power supply required.
4
7
3
1 2
5 6
9
8
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 1022
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Anschlussbeispiel BE-TAS86x.02 - Exemplary circuit diagram BE-TAS86x.02
Beschreibung KNX Taster Smart 86 - Description KNX Push Button Smart 86
Der MDT Taster Smart 86 löst nach dem Berühren der Tasten abhängig von der Parametrierung KNX Telegramme aus. Die Tasten sind als
Tastenpaar (zweiächig) oder als Einzeltasten einstellbar. Neben Dimmer/Jalousie, Schalten/Werte senden und Sperrobjekten stehen
zahlreiche Funktionen zur Auswahl. Der Taster verfügt über 4 integrierte Logikmodule. Das Senden eines zweiten Objekts ist über die
Logikmodule möglich. Weiterhin verfügt der MDT Taster Smart 86 über eine integrierte Putzfunktion und eine Patschfunktion mit
zusätzlichem Schaltkanal.
Der Taster Smart 86 verfügt über ein großes, aktives Farbdisplay zur Funktions und Statusanzeige. Für jede Taste/Funktion sind
Symbole und freie Texte einstellbar. Es können bis zu 12 Funktionen auf 2 oder 3 Ebenen (2x6 oder 3x4 Funktionen) parametriert
werden. Der Taster Smart 86 kann auch als 6-fach Taster ohne Funktionsebenen verwendet werden.
Der Taster Smart 86 mit Temperatursensor bietet zusätzliche Funktionen zur Temperatureinstellung und
Betriebsart der Heizung. Zusammen mit dem MDT Heizungsaktor lässt sich eine efziente Raumtemperaturregelung aufbauen und
visualisieren. Weiterhin können benutzerdenierte 1 Bit Meldungen und 14 Byte Texttelegramme angezeigt werden.
Der Taster Smart 86 verfügt über eine RGB Statusanzeige pro Taster. Diese können mit internen oder externen Objekten angesteuert
werden. Der Taster Smart 86 ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.
The MDT Push Button Smart 86 releases KNX telegrams after touching the buttons, 1 or 2 Button operation can be adjusted. The device
provides extensive functions like switching of lighting, operation of blinds and shutters, switching/sending values and block communication
objects for each channel. The Push Button Smart 86 has 4 integrated logical modules. The sending of an second object is possible by the
logical modules. Furthermore the MDT Push Button Smart 86 has an integrated cleaning function and a slap function with additional
switching channel.
The Push Button Smart 86 has a large, colored active display to indicate funtion and status. For each button are symbols and plain
text adjustable. Up to 12 functions on 2 or 3 levels (2x6 or 3x4 functions) can be parameterized. The Push Button Smart 86 can be
also used as 6-fold push button without function levels.
The Push Button Smart 86 offers additional functions to set temperature and operation mode of the heating. In combination with the
MDT Heating Actuator an efcient room temperature regulation can be congured and
vizualized. Furthermore user dened 1 Bit messages and 14 Byte text telegrams can be indicated.
The Push Button Smart 86 has a RGB status indicator for each button. These can be set from internal or external objects.
The Push Button Smart 86 is a ush mounted device for xed installations in dry rooms.
Inbetriebnahme KNX Taster Smart 86 - Commissioning KNX Push Button Smart 86
Montage und Anschluss KNX Taster Smart 86 - Installation KNX Push Button Smart 86
1. Der Einbau des Taster Smart 86 erfolgt in einer Schalterdose.
The installation of the Push Button Smart 86 takes place in a outlet socket.
2. Schrauben Sie den Tragring auf die Schalterdose.
Screw the support ring onto the outlet socket.
3. Schließen Sie den Taster Smart 86 am KNX Bus an.
Connect the Push Button Smart 86 to the KNX bus.
4. Einbau des Tasters Smart 86 in die Schalterdose. Der Taster Smart 86 rastet im Tragring ein
Flush mounting of the Push Button Smart 86. The Push Button Smart 86 locks into the support ring.
5. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Taster Smart 86. Drücken Sie die beiden unteren
Sensorächen (Programmiertaster) gleichzeitig für etwa zwei Sekunden, wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Push Button Smart 86.
After request press both bottom sensor areas simultaneously for 2 seconds (programming button).
3. Die roten LEDs erlöschen nach erfolgreicher Programmierung.
After sucessfull programming the red LEDs turn off.
