Strona 1/4
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0422
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.

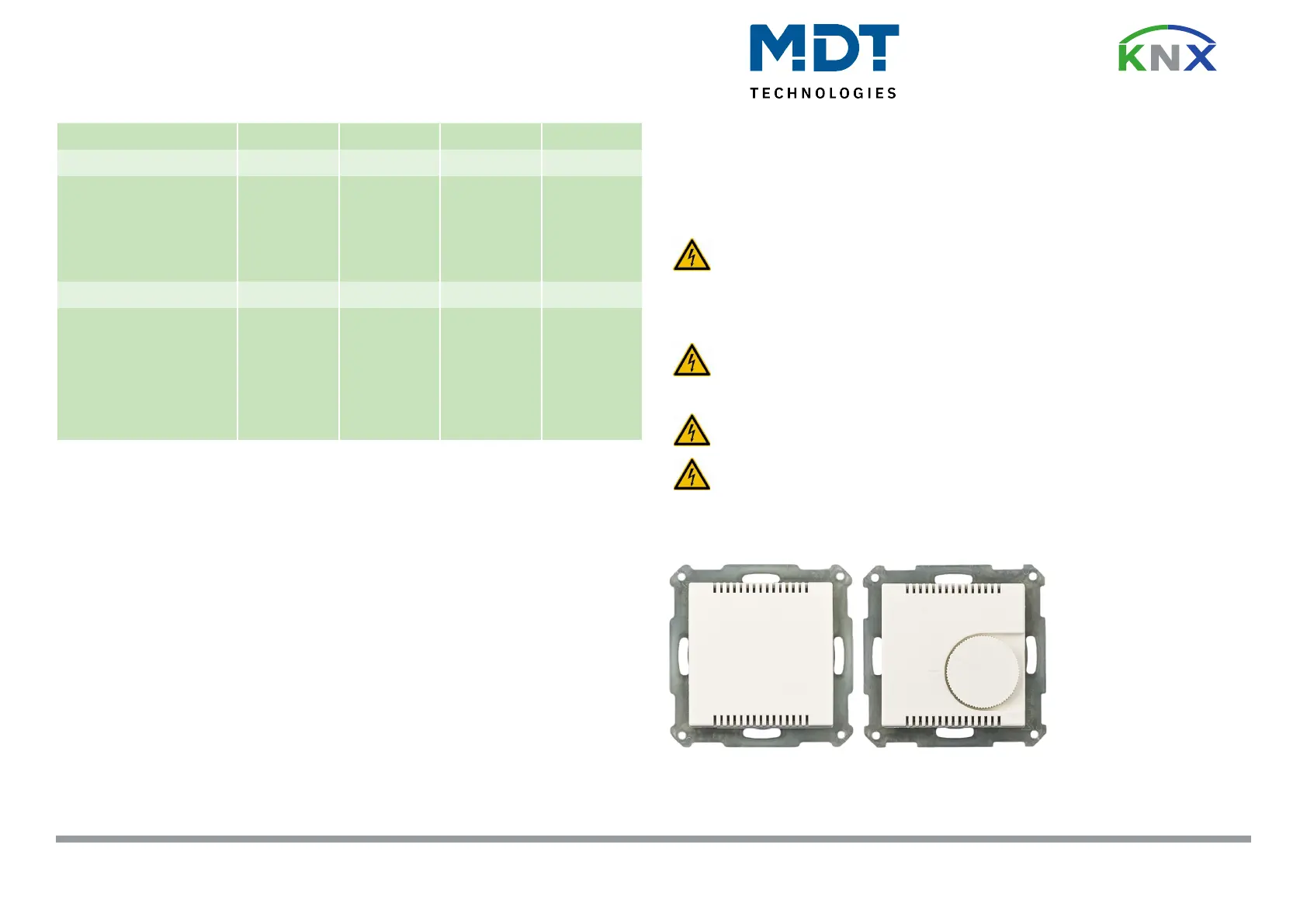

Technische Daten
Technical Data
SCN-RT1UP.01
SCN-RT1UP.G1
SCN-RT1UPE.01
SCN-RT1UPE.G1
SCN-TS1UP.01
SCN-TS1UP.G1
Konguration
Conguration
Temperaturregler
RTC
Temperaturregler
RTC
Temperatursensor
Temperature sensor
Anzahl Meßkanäle
Number of channels 1 1 1
Temperaturmessbereich
Measurement range temperature -10 bis + 50°C -10 bis + 50°C -10 bis + 50°C
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 3/4/5 ETS 3/4/5 ETS 3/4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core 0,8mm Ø, solid core 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ. < 0,25W < 0,25W < 0,25W
Temperaturbereich
Operation temperature range -10 bis + 50°C -10 bis + 50°C -10 bis + 50°C
Schutzart
Enclosure IP 20 IP 20 IP 20
Abmessungen (B x H xT)
Dimensions (W x H x D)
55mm x 55mm
x 13mm
55mm x 55mm
x 13mm
55mm x 55mm
x 13mm
Technische Daten Raumtemperaturregler SCN-RT1 - Technical Data RTC SCN-RT1
1
2 3
SCN-RT1UP.01
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Anschlussklemmen, Bedien- und Anzeigeelemente Raumtemperaturregler SCN-RT1
Terminals, Operating and Display Room Temperature Controller SCN-RT1
Betriebsanleitung Raumtemperaturregler SCN-RT1
nur für autorisiertes Elektrofachpersonal
Operating Instructions Room Temperature Controller SCN-RT1
for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Einstellrad
- Adjusting knob
SCN-RT1UPE.01
4
2
1
3
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0422
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Beschreibung Raumtemperaturregler SCN-RT1
Description Room Temperature Controller SCN-RT1
Der MDT Raumtemperaturregler dient zur Temperaturregelung von Innenräumen und verfügt über einen Messbereich von -10 bis +50°C.
Der MDT Raumtemperaturregler erfasst die Raumtemperatur und löst abhängig von der Parametrierung KNX/EIB Telegramme aus.
Die Reglercharakteristik (2-Punkt, PI, PWM) ist mit der Applikationssoftware auswählbar. Der MDT Raumtemperaturregler speichert den
minimalen sowie maximalen Temperaturwert, und löst beim Über- bzw. Unterschreiten der Grenzwerte ein Alarmtelegramm aus. Ebenso wird
beim Unterschreiten einer bestimmten Temperatur ein Frostschutzalarm ausgelöst.
Passend für 55 Schalterprogramme z.B.:
• GIRA Standard 55, E2, E22, Event, Esprit • BERKER S1, B3, B7 glass
• JUNG A500, Aplus, Acreation, AS5000 • MERTEN 1M, M-Smart, M-Plan, M-Pure
Der Raumtemperaturregler ist zur Installation in Schalterdosen vorgesehen. Die Montage muß in trockenen
Innenräumen erfolgen. Lieferung erfolgt mit Montagetragring.
The MDT Room Temperature Controller is used to control the indoor temperature, it has a working range from -10 to +50°C. The Room
Temperature Controller detects the temperature and releases telegrams in dependence on its parameterisation. The characteristic of the
MDT Room Temperature Controller (Two-position, PI and PWM control) can be set in the ETS. The MDT Room Temperature Controller stores
the minimum and maximum temperature and releases an alarm telegram if the temperature differs from the programmed limit values. The
temperature of the frost protection is parameterisable.
Fits 55mm systems/ranges:
• GIRA Standard 55, E2, E22, Event, Esprit • BERKER S1, B3, B7 glass
• JUNG A500, Aplus, Acreation, AS5000 • MERTEN 1M, M-Smart, M-Plan, M-Pure
The MDT Room Temperature Controller is a ush mounted device for xed installations in dry rooms, it is delivered with support ring.
Inbetriebnahme Raumtemperaturregler SCN-RT1 - Commissioning RTC SCN-RT1

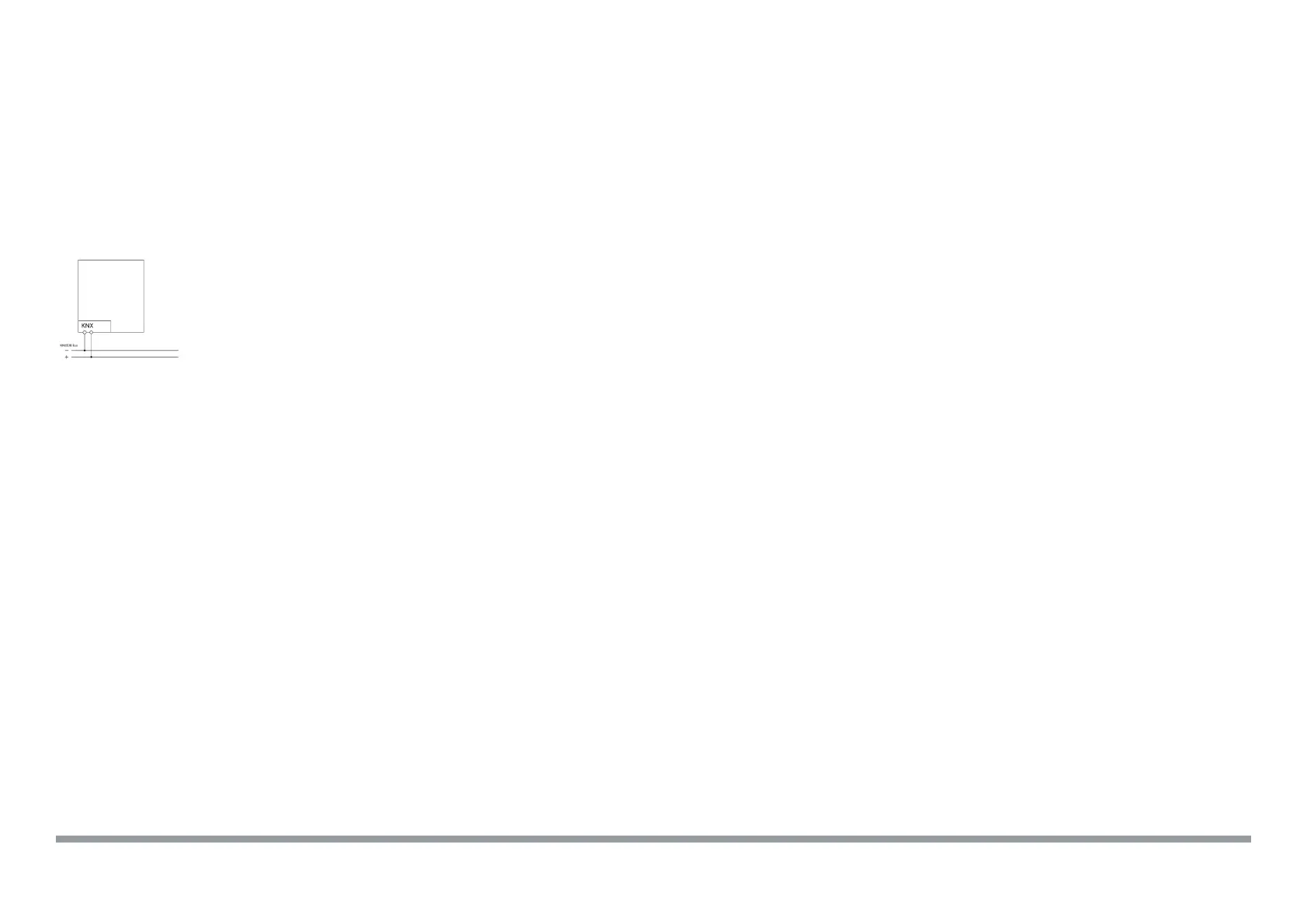

Anschlussbeispiel SCN-RT1UP.01 - Exemplary circuit diagram SCN-RT1UP.01
Montage und Anschluss Raumtemperaturregler SCN-RT1
Installation Room Temperature Controller SCN-RT1
1. Schließen Sie den Raumtemperaturregler am KNX Bus an. Connect the Room Temperature Controller to the KNX bus.
2. Einbau des Raumtemperaturreglers in die Schalterdose. Flush mounting of the Room Temperature Controller.
3. Busspannungsversorgung zuschalten. Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Raumtemperaturregler.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Room Temperature Controller.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
