Strona 1/4

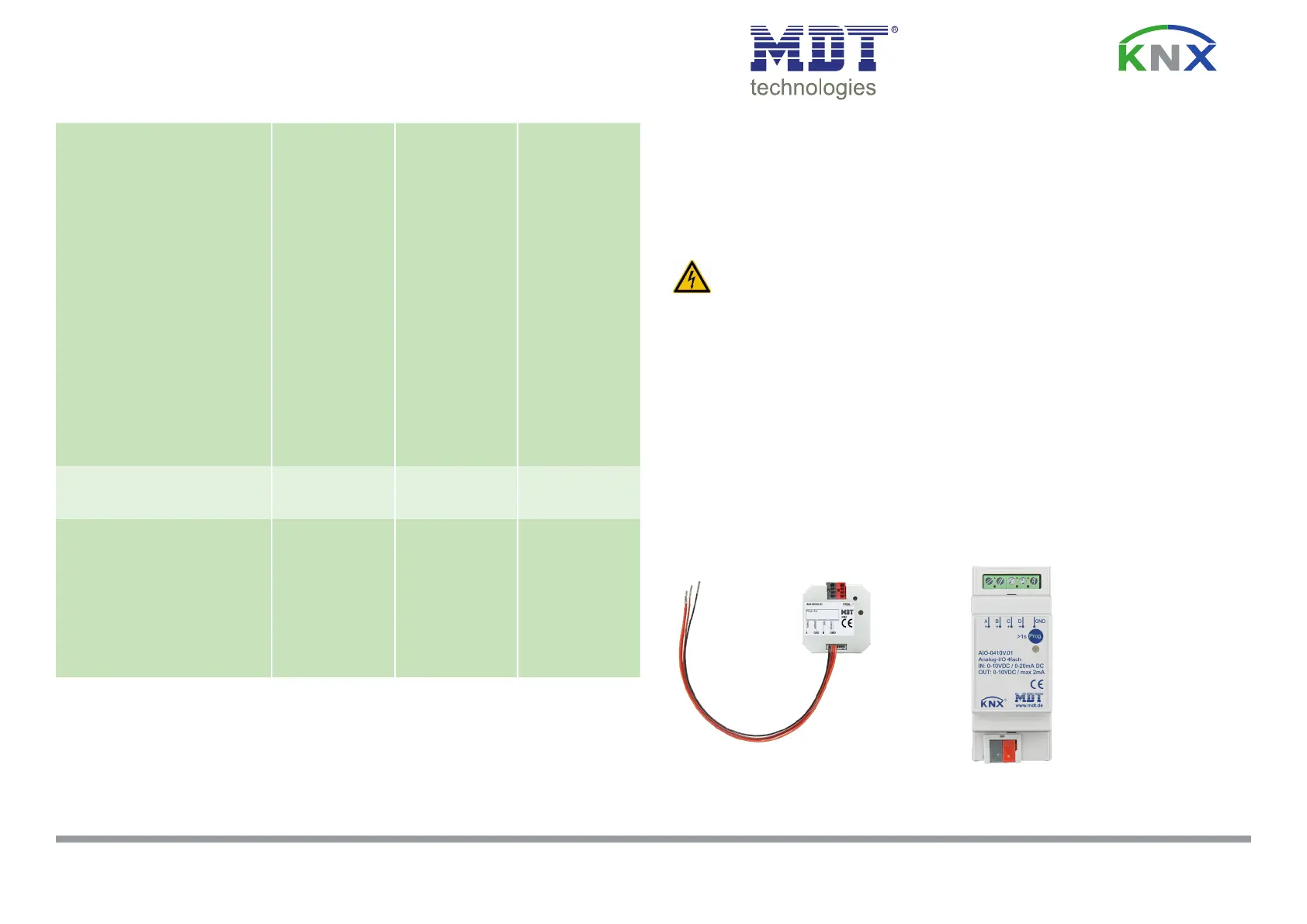

MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 1221
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Technische Daten
Technical Data
AIO-0210V.01 AIO-0410V.01
Anzahl der Kanäle
Number of channels 24
Eingänge
Inputs
Eingangsspannung
Input voltage
0-10V
2-10V
0-10V
2-10V
Innenwiderstand
Internal resistance 130k 130kΩ Ω
Bereich Stromschleife
Range of current loop
0-20mA
4-20mA
0-20mA
4-20mA
Widerstand
Resistance 266 266Ω Ω
Ausgänge
Outputs
Ausgangsspannung
Output voltage 0-10V 0-10V
Ausgangsstrom max.
Output current max. 2mA 2mA
Lastwiderstand min.
Load resistance min. 5k 5kΩ Ω
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 4/5 ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen (max. 0,5Nm Anzugsm.)
Screw terminal (max. 0,5Nm tight. torque)
0,5 - 4,0mm² solid core
0,5 - 2,5mm² nely stranded
0,5 - 4,0mm² solid core
0,5 - 2,5mm² nely stranded
KNX Busklemme
KNX busconnection terminal 0,8mm² 0,8mm²
Versorgungsspannung
Power Supply KNX bus KNX bus
Leistungsaufnahme typ.
Power consumption <0,3W <0,3W
Umgebungstemperatur
Operation temperature range 0 bis + 40°C 0 bis + 40°C
Schutzart
Enclosure IP 20 IP 20
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units) -- 2TE
Abmessungen UP (B x H x T)
Dimensions UP (W x H x D) 41mm x 41mm x 12mm --
Technische Daten Analog In-/Output - Technical Data Analog In-/Output
123
4
AIO-0210V.01
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Betriebsanleitung Analog Ein-/Ausgang
nur für autorisiertes Elektrofachpersonal
Operating Instructions Analog In-/Output
for authorised electricans
Anschlussklemmen, Bedien- und Anzeigeelemente Analog In-/Output
Terminals, Operating and Display Analog In-/Output
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Anschlusskabel
- Connection cables
Zwischen KNX Buskabeln/Eingangsleitungen und den 230V Leitungen ist ein Abstand von mindestens 4mm einzuhalten. Es sind die
gültigen Normen und Richtlinien zu Leitungsabständen einzuhalten.
Between KNX bus cables/Input cables and the 230V cables the minimum gap has to be 4mm. The applicable standards and
regulations must be observed.
Wichtiger Einbauhinweis - Important assembly note
AIO-0410V.01
5 - Anschlussklemmen
- Connection screw terminal
1
2
3
5
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 1221
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.

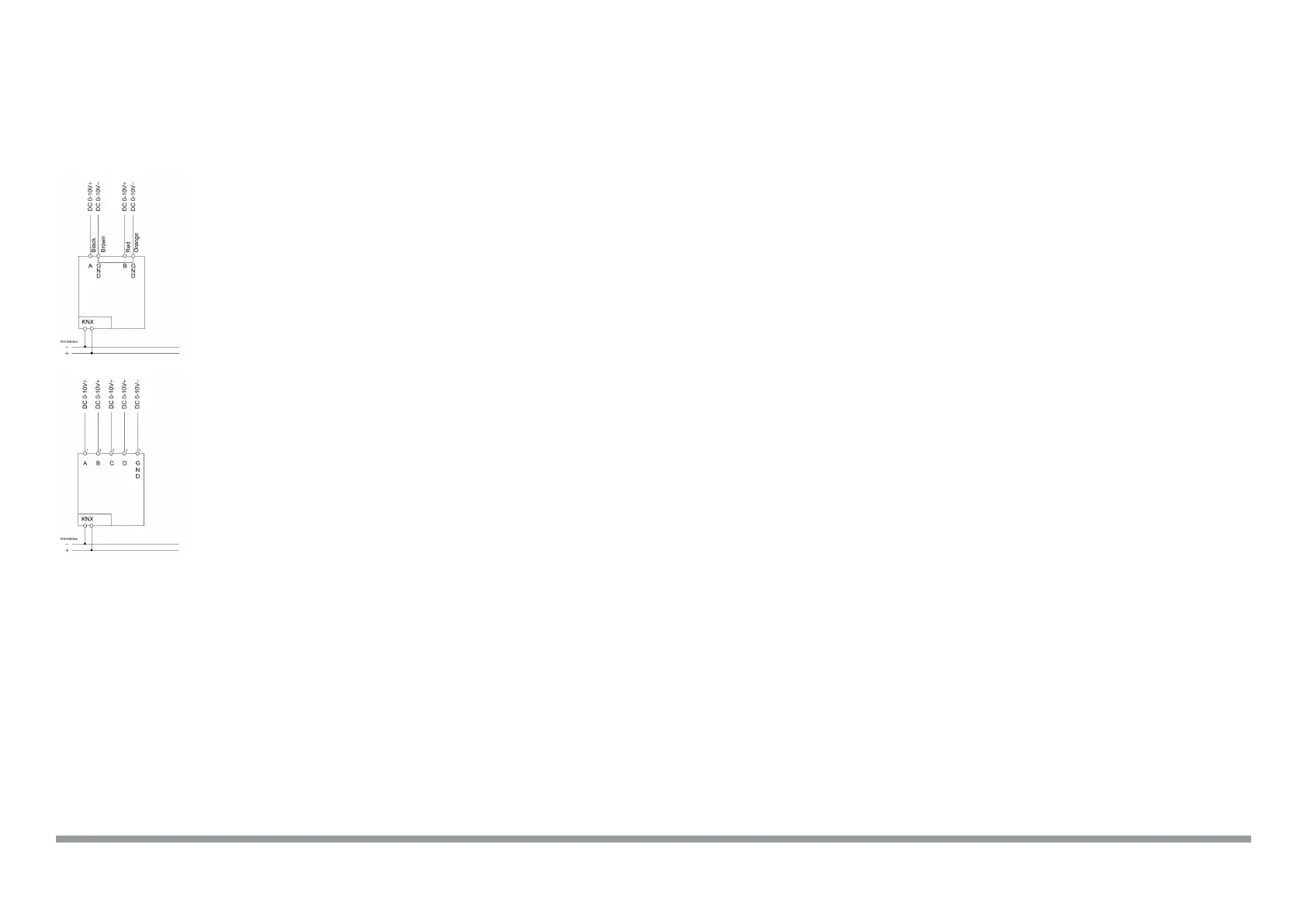

Anschlussbeispiel AIO-0410V.01 - Exemplary circuit diagram AIO-0410V.01
Beschreibung Analog Ein-/Ausgang - Description Analog In-/Output
Der MDT Analog Ein-/Ausgang eignet sich zum Steuern von Geräten mit 0-10V Eingängen und zum Erfassen von 0-20mA/0-10V Messdaten.
Alle Kanäle sind galvanisch vom KNX Bus getrennt und können unabhängig voneinander als Ein- oder Ausgang konguriert werden.
Die Eingangsspannungbereich beträgt 0-10V oder 2-10V, wahlweise können die Eingänge auch als Stromschleife mit 0-20mA oder 4-20mA
betrieben werden. Jeder Eingang ist durch die ETS individuell parametrierbar. Es stehen Min/Max, Schwellwert- und Ampelfunktionen zur
Verfügung, die Umrechnung von Messeinheiten und DPT ist parametrierbar. Im Ausgangsspannung beträgt 0-10V und kann über 1Byte,
2Byte oder 1Bit Objekte gesteuert werden. Bei Ausfall des Stellwerts wird automatisch der Notbetrieb aktiv. Jeder Ausgang verfügt über eine
Tag-/Nachtfunktion zur Begrenzung des Stellwertes. Der MDT Analog Ein-/Ausgang ist in zwei Ausführungen verfügbar. Zur Installation auf
einer Hutprolschine oder zur Installation in der Schalterdose. Die Montage muss in trockenen Innenräumen erfolgen.
The MDT Analog In-/Output is suitable to control devices with 0-10V inputs and to catch 0-20mA/0-10V measurement data. All channels are
gavanically isolated from the KNX bus and can be congured independently from each other as input or output. The input voltage range is
from 0-10V or from 2-10V, optionally the inputs can be operated as current loop with 0-20mA or 4-20mA. Each input can be parameterized
individually with the ETS. Min/max, treshold and trafc light functions are available, the conversation of measuring unit and DPT can be
parameterized. The outpult voltage range is from 0-10V and can be controlled via 1Byte, 2Byte or 1Bit objets. If the control value fails the
emergency mode starts automatically. Each output has a day/night function to limit the control value. The MDT Analog In-/Output is available
in two types. As modular installation device or ush mounted device for xed installations in dry rooms.
Inbetriebnahme Analog Ein-/Ausgang - Commissioning Analog Ein-/Ausgang
Montage und Anschluss Analog Ein-/Ausgang - Installation Analog Ein-/Ausgang
1. Schließen Sie den Analog Ein-/Ausgang am KNX Bus an. Connect the Analog In-/Output to the KNX bus.
2. Verkabeln Sie den Analog Ein-/Ausgang laut Zeichnung. Wire up the Analog In-/Output as descripted in the circuit diagram.
3. Einbau den Analog Ein-/Ausgang in der Schalterdose. Insert the Analog In-/Output in a wiring box or behind a push button.
4. Busspannungsversorgung zuschalten. Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Analog Ein-/Ausgang.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Analog In-/Output
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Anschlussbeispiel AIO-0210V.01 - Exemplary circuit diagram AIO-0210V.01
