Technische Daten
Technical Data
SCN-LSD01.01
Dynamikbereich Lichtsensor
Range of light sensor 5 - 1000 Lux
Spezikation KNX Schnittstelle
Specication KNX interface TP-256
Verfügbare KNX Datenbanken
Available application software ETS 3/4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX screw terminal 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ. <0,3W
Umgebungstemperatur
Operation temperature range 0 bis + 40°C
Schutzart
Enclosure IP 20
Abmessungen (B x H x T)
Dimensions (W x H x D) 43mm x 43mm x 30mm
Technische Daten Helligkeitssensor/-regler- Technical Data Brightness Sensor/Controller
1
23
4

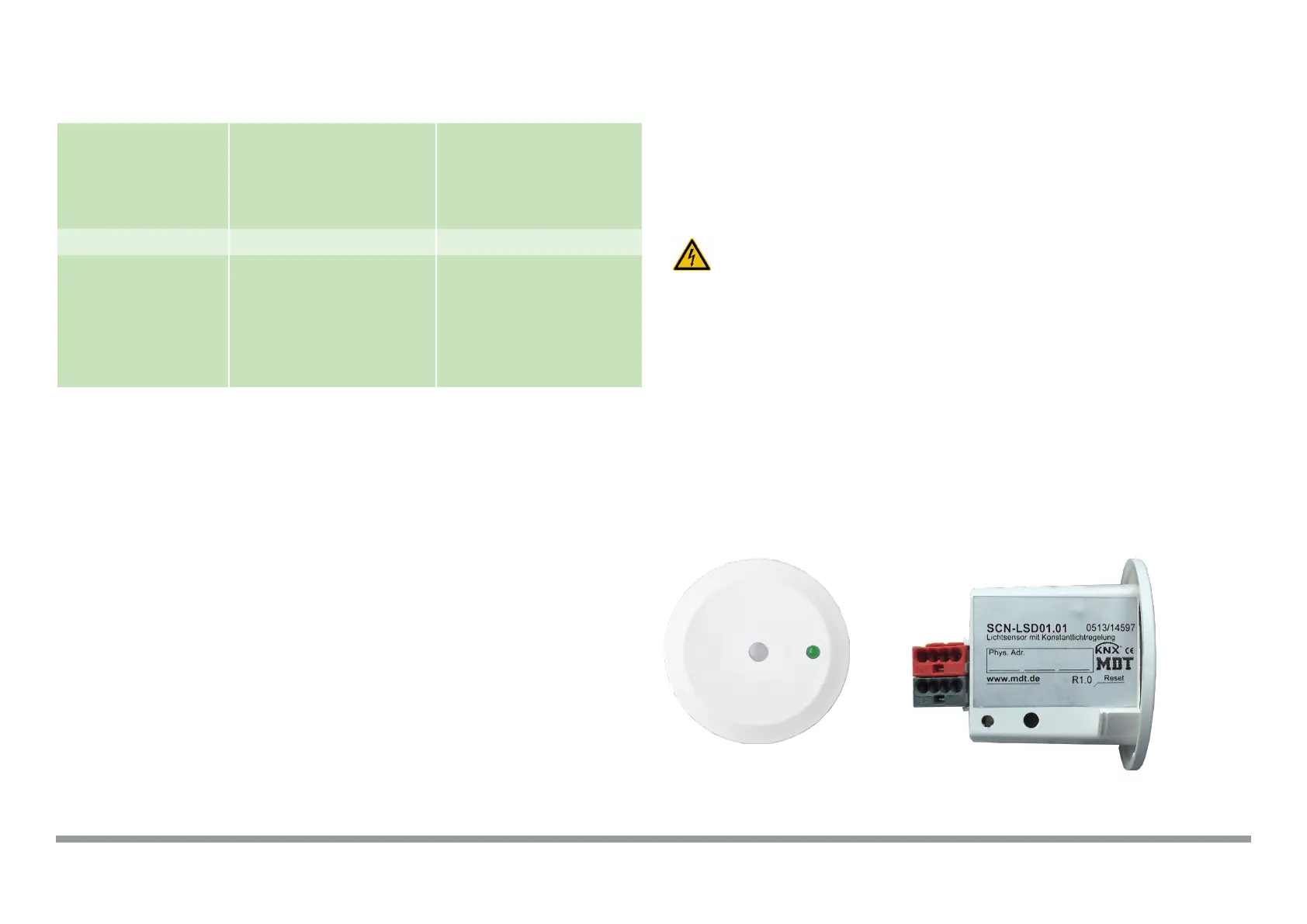

SCN-LSD01.01 Frontansicht - SCN-LSD01.01 Rückansicht - Front view Back view
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Anschlussklemmen, Bedien- und Anzeigeelemente Helligkeitssensor/-regler
Terminals, Operating and Display Brightness Sensor/Controller
Betriebsanleitung Helligkeitssensor/-regler SCN-LSD01.01
nur für autorisiertes Elektrofachpersonal
Operating Instructions Brightness Sensor/Controller SCN-LSD01.01
for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Green LED Status
- Green LED Status
5 - Helligkeitssensor
- Brightness sensor
5
MDT technologies GmbH 51766 Engelskirchen
Papiermühle 1
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588 knx@mdt.de www.mdt.de
Stand: 0217
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Anschlussbeispiel SCN-LSD01.01 - Exemplary circuit diagram SCN-LSD01.01
Beschreibung Helligkeitssensor/-regler - Description Brightness Sensor/Controller
Der MDT Helligkeitssensor ist als Lichtsensor mit Konstantlichtregelung erhältlich. Der Helligkeitswert ist über den KNX Bus auslesbar.
Die Konstantlichtregelung sendet periodisch den Dimmwert (0...100%). Die Standby Zeit und Standby Helligkeit ist einzeln parametrierbar
und kann so optimal an die Kundenbedürfnisse angepasst werden. Die Montage muss in trockenen Innenräumen erfolgen.
The MDT Brightness sensor is available with light sensor plus constant level light intensity. The illuminance value is measured by a sensor
and can be read out directly in lux. The dimming value (0...100%) is send periodically to the bus. The MDT Brightness sensor is a installation
device for xed installation in dry rooms.
Montage und Anschluss Helligkeitssensor/-regler - Installation Brightness Sensor/Controller
1. Montieren Sie den Helligkeitssensor/-regler unter der Decke. Die ideale Montagehöhe beträgt 2 bis 4 Meter.
Install the Brightness Sensor/Controller at the ceiling. Preferred installation height 2 up to 4 meter.
2. Schließen Sie den Helligkeitssensor/-regler am KNX Bus an. Connect the Brightness Sensor/Controller to the KNX bus.
3. Busspannungsversorgung zuschalten. Switch on KNX power supply.
Inbetriebnahme Helligkeitssensor/-regler - Commissioning Brightness Sensor/Controller
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Helligkeitssensor/-regler
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Brightness Sensor/Controller
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
