Strona 1/2
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588
• knx@mdt.de • www.mdt.de
Stand: 0419
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Technische Daten
Technical Data
SCN-LOG1.02
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256 mit Long Frame Unterstützung für ETS5
TP-256 with long frame support for ETS5
Verfügbare KNX Datenbanken
Available application software ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX Bus typ. < 0,3W
Temperaturbereich
Operation temperature range -10 bis + 50°C
Schutzart
Enclosure IP 20
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units) 2TE
Technische Daten Logikmodul SCN-LOG - Technical Data Logic Module SCN-LOG
1
2
3
SCN-LOG.02
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.

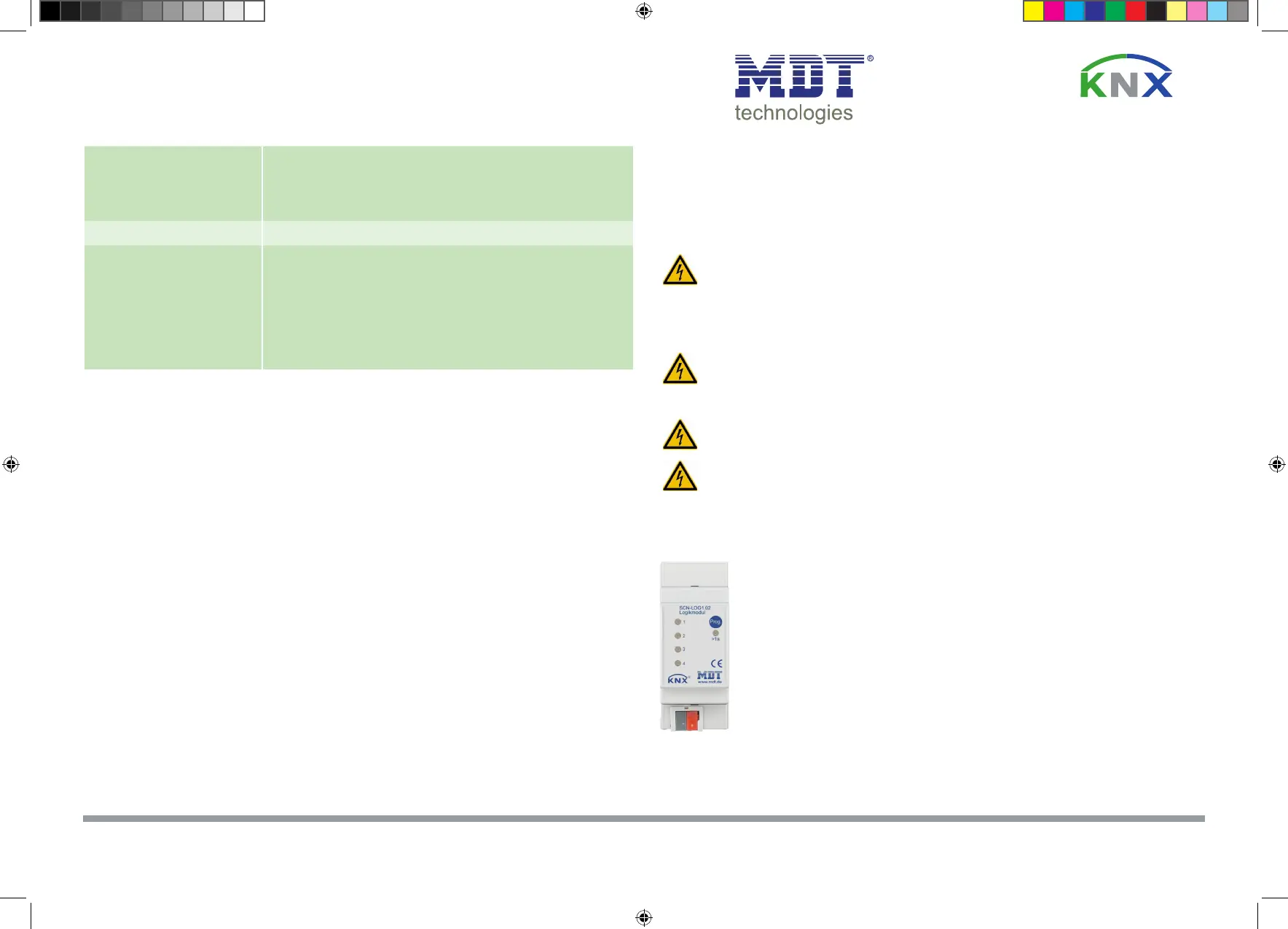

Anschlussklemmen, Bedien- und Anzeigeelemente Logikmodul SCN-LOG
Terminals, Operating and Display Logic Module SCN-LOG
Betriebsanleitung Logikmodul SCN-LOG
nur für autorisiertes Elektrofachpersonal
Operating Instructions Logic Module SCN-LOG
for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - LED Anzeigen
- LED indicators
4
®
MDT_AOI_Logic_Module_02.indd 1
MDT_AOI_Logic_Module_02.indd 1
MDT_AOI_Logic_Module_02.indd 1
MDT_AOI_Logic_Module_02.indd 1MDT_AOI_Logic_Module_02.indd 1 11.05.2021 10:15:21
11.05.2021 10:15:21
11.05.2021 10:15:21
11.05.2021 10:15:2111.05.2021 10:15:21
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588
• knx@mdt.de • www.mdt.de
Stand: 0419
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Beschreibung Logikmodul SCN-LOG - Description Logic Module SCN-LOG
Das MDT Logikmodul dient zum einfachen und schnellen erstellen von Logiken zur Steuerung von Gebäudefunktionen. Alle Funktionen wer-
den ohne zusätzliche Toolsoftware direkt in der ETS parametriert. Es stehen 24 unabhängige Funktionsblöcke mit allen wählbaren Funktionen
zur Verfügung. Zu jeder Funktion kann eine Beschreibung in der ETS hinterlegt werden. Die 4 LEDs auf der Frontplatte können beliebig über
Objekte angesteuert werden. Das Logikmodul berechnet anhand von Datum und Uhrzeit (Eingangsobjekte) und dem parametrierten Ort den
Sonnenaufgang, Sonnenuntergang und die Abenddämmerung. Zusätzlich stehen folgende Ausgangsobjekte zur Verfügung: Sommer/Winter-
zeit, Wochentag, Stundentakt, Minutentakt, Tag/Nacht. 24 unabhängige Funktionsblöcke können beliebig mit folgenden Funktionen belegt
werden:
• Universallogik mit bis zu 5 Bedingungen • Logikgatter (AND/OR/XOR) mit je 8 Eingängen
• Zyklisches Senden/Abfragen von Werten • Abfragen/Senden von Werten nach Busspannungswiederkehr
• Speichern von Werten bei Busspannungsausfall • Telegrammüberwachung
• Filterfunktionen • Multiplexer/Trennwandfunktion
• Formatwandler • Temperatur/Wertevergleicher
• Zeitfunktionen • Nachlaufsteuerung mit Lüftungsstufe
• Min-/Max-/Mittelwert • Universalrechner
• Umwandlung in PWM • Telegrammvervielfacher/Sequenzer
• 4 LED für interne und externe Objekte
Das Logikmodul ist zur festen Installation auf einer Hutprolschiene in Verteilungen vorgesehen.
Die Montage muss in trockenen Innenräumen erfolgen.
The MDT Logic Module is used for fast and easy compilation of logical functions to control building automation systems. All the functions
are parametrized directly in the ETS without additionally software tools. There are 24 independent function blocks with arbitrary functions
available. For each function a description can be stored in the ETS. The 4 LEDS on the front panel can be controlled optional by objects.
According to date, time and location the Logical Modulöe calculates sunset, sunrise and twilight. Additionally there are output objects availa-
ble for sommer/winter time, day of the week, every hour, every minute, day/night. Inside the independent function blocks these functions
can be selected:
• Universal logic with up to 5 conditions • Logic gates with (AND,OR/XOR), each with 8 inputs
• Cyclical sending or quering of values • Sending or polling of values after bus voltage return
• Value storage if the bus voltage fails • Monitoring of telegrams
• Filter functions • Multiplexer/Partition control
• Converting of data point types • Comparison of temperature/values
• Time functions • Follow-up control with ventilation
• Min-/Max/Average value • Universal calculator
• Converting to PWM • Telegram multiplier/sequencer
• 4 LEDS on the front can be controlled optional by objects
The MDT Logic Module is a modular installation device for xed installation in dry rooms. It ts on DIN 35mm rails in
power distribution boards or closed compact boxes.
Inbetriebnahme Logikmodul SCN-LOG - Commissioning Logic Module SCN-LOG
Anschlussbeispiel SCN-LOG1.02 - Exemplary circuit diagram SCN-LOG1.02
Montage und Anschluss Logikmodul SCN-LOG - Installation Logic Module SCN-LOG
1. Montieren Sie das Logikmodul auf der Hutschiene. Place the Logic Module on DIN 35mm rail.
2. Schließen Sie das Logikmodul am KNX Bus an. Connect the Logic Module to the KNX bus.
3. Busspannungsversorgung zuschalten. Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in das Logikmodul.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Logic Module.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
