Strona 1/4
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0322
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
- ZZTAS401 -
Technische Daten
Technical Data BE-TAS5504.01 BE-TAS55T4.01 BE-TAS6304.01 BE-TAS63T4.01
Anzahl Tasterächen
Number of push buttons 4 single buttons 4 single buttons 4 single buttons 4 single buttons
Temperaturmessbereich
Measurement range temperature -- 0 to + 40°C -- 0 to + 40°C
Messbereich Feuchtesensor
Measurement range humidity sensor -- 0 bis 95%* -- 0 bis 95%*
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256 TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 5 ETS 5 ETS 5 ETS 5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core 0,8mm Ø, solid core 0,8mm Ø, solid core 0,8mm Ø, solid core
Versorgungsspannung
Power Supply KNX Bus KNX Bus KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ. < 0,5W < 0,5W < 0,5W < 0,5W
Umgebungstemperatur
Operation temperature range 0 bis + 45°C 0 bis + 45°C 0 bis + 45°C 0 bis + 45°C
Umgebungsfeuchte (dauerhaft)
Ambient humidity (permanent) -- 20 - 80% -- 20 - 80%
Umgebungsfeuchte (kurzzeitig)
Ambient humidity (short-term) -- 0 - 95% -- 0 - 95%
Schutzart
Enclosure IP 20 IP 20 IP 20 IP 20
Abmessungen (B x H)
Dimensions (W x H) 55mm x 55mm 55mm x 55mm 63mm x 63mm 63mm x 63mm
Einbautiefe in Schalterdose
Installation depth in installation box 12mm 12mm 12mm 12mm
Technische Daten KNX Taster Smart 55/63 - Technical Data KNX Push Button Smart 55/63
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
Betriebsanleitung KNX Taster Smart 55/63
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button Smart 55/63
for authorised electricans

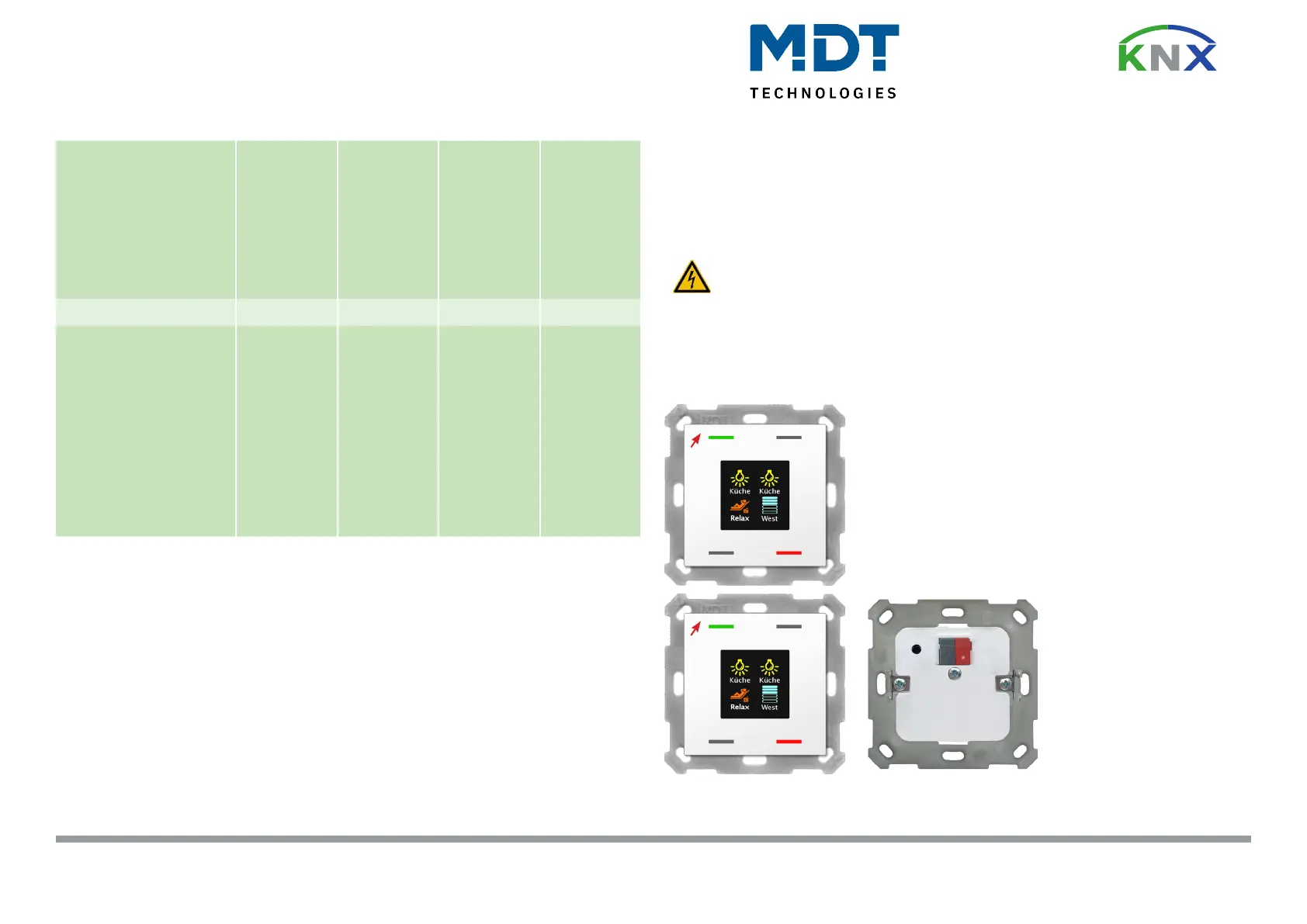

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Taster Smart 55/63
Terminals, Operating and Display KNX Push Button Smart 55/63
1,2,3,4 - Schaltächen zur Bedienung eingestellten Funktionen
- Push buttons to operate the adjusted functions
6 - Programmiertaster
- Programming key
BE-TAS55T4.01 Front
5
5 - RGBW Statusanzeigen
- RGBW status indicator
7 - Busanschlussklemme
- KNX busconnection terminal
BE-TAS55xx.x1 Back
67
BE-TAS5504.01 Front
1
2
3
4
51
2
3
4
* Betauung vermeiden
Avoid condensation
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0322
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Anschlussbeispiel BE-TASxxx4.01 - Exemplary circuit diagram BE-TASxxxx.x1
Beschreibung KNX Taster Smart 55/63 - Description KNX Push Button Smart 55/63
Der MDT Taster Smart mit Farbdisplay löst nach dem Betätigen der Schaltächen abhängig von der Parametrierung KNX Telegramme aus.
Die Schaltächen sind als Einzeltasten einstellbar. Die RGBW Status LEDs können mit internen oder externen Objekten angesteuert werden.
Die LED Helligkeit ist über ein Tag-/Nacht- und Helligkeitsobjekt steuerbar. Neben Schalten, Dimmen, Jalousie, Szenen oder
Werte senden stehen zahlreiche Funktionen zur Auswahl. Der Taster Smart verfügt über 4 integrierte Logikmodule. Der Taster
Smart verfügt eine innovative Gruppensteuerung mit langem/extra langem Tastendruck. Beispielsweise lässt sich mit einem langen Tasten-
druck eine Jalousie normal AUF und AB verfahren, während mit dem extra langen Tastendruck die gesamte Jalousiengruppe des Raumes
verfahren wird. Mit der neuen Mehrfach-Tippfunktion lassen sich bis zu 4 Werte/Datenpunkttypen auf ein oder verschiedene
Objekte senden. So können mit einer Taste verschiedene Lichtgruppen geschaltet werden, beispielsweise 1 x tippen Deckenleuchte,
2 x tippen Wandleuchte usw.Der Taster Smart ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen.
Taster Smart 55 Passend für 55mm Schalterprogramme z.B.:
• GIRA Standard 55, E2,E22, Event, Esprit • BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW • MERTEN 1M, M-Smart, M-Plan, M-Pure
Taster Smart 63 Passend für 63mm Schalterprogramme z.B.:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
The MDT Push Button Smart with colour display releases KNX telegrams depending on the paramerization after pressing the buttons.
The push buttons can be programmed as single buttons. The RGBW status LEDs can be controlled with internal or external objects.
The LED brightness is controllable via day/night or brightness object. In addition to switching, dimming, blinds, scenes or sending values,
a lot more functions are available. The Push Button Smart has 4 integrated logic blocks. The Push Button Smart has an innovative group
function with long/extra long button press. For example, with a long press of a button, a shutter can move normally UP and DOWN,
while the extra long button press moves the entire blind group of the room. With the new multi touch function up to 4 values/datapoints
can be send to one ore more objects. With a single button different Smart groups can be switched, e.g. 1 x tap is ceiling Smart, 2 x tap
is wall Smart etc. The Push Button Smart is a ush mounted device for xed installations in dry rooms.
Push Button Smart 55 Fits 55mm systems/ranges, e.g.:
• GIRA Standard 55, E2,E22, Event, Esprit • BERKER S1, B3, B7
• JUNG A 500, A CREATION, AS 500, A550, A FLOW • MERTEN 1M, M-Smart, M-Plan, M-Pure
Push Button Smart 63 Fits 55mm systems/ranges, e.g.:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
Inbetriebnahme KNX Taster Smart 55/63 - Commissioning KNX Push Button Smart 55/63
Montage und Anschluss KNX Taster Smart 55/63 - Installation KNX Push Button Smart 55/63
1. Der Einbau des Taster Smart erfolgt in einer Schalterdose.
The installation of the Push Button Smart takes place in a outlet socket.
2. Schrauben Sie den Tragring auf die Schalterdose.
Screw the support ring onto the outlet socket.
3. Schließen Sie den Taster Smart am KNX Bus an.
Connect the Push Button Smart to the KNX bus.
4. Einbau des Tasters Smart in die Schalterdose. Der Taster rastet im Tragring ein
Flush mounting of the Push Button Smart. The Push Button locks into the support ring.
5. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den KNX Taster Smart.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the KNX Push Button Smart.
After request press programming button.
3. Die roten LEDs ( erlöschen nach erfolgreicher Programmierung.RGBW LED Statusanzeigen in den Schaltächen)
After sucessfull programming the red LEDs (RGBW LED status indicators in the push buttons) turn off.
