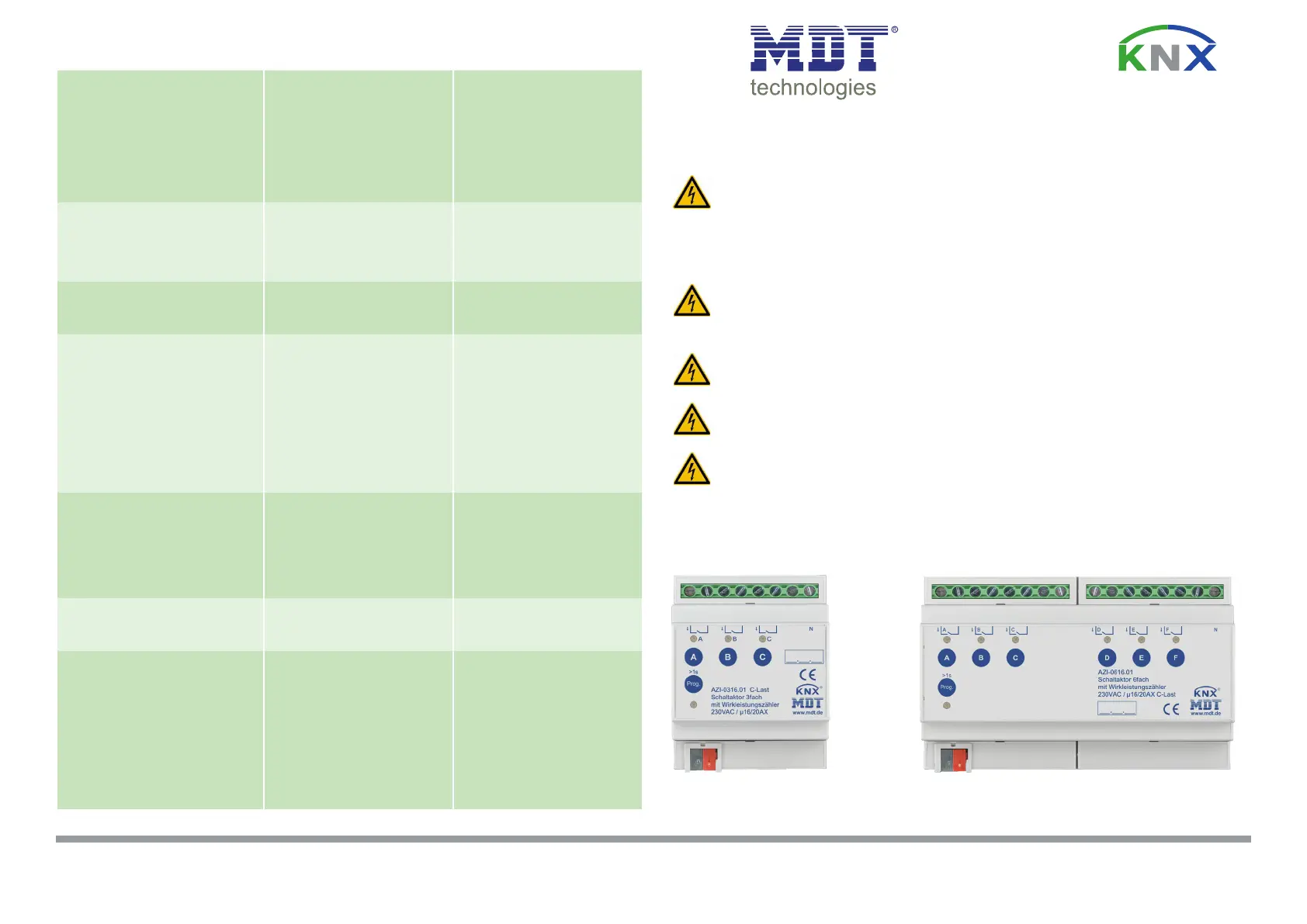

Strona 1/4
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0217
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
Über eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After Installation and connecting mains power
supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-
abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.
All screw terminals and connections under current must be covered completely against touching by the switch panel.
It should not be possible to open the switch panel cover without using tools.
Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AZI
Terminals, Operating and Display Switch Actuator AZI
Technische Daten
Technical Data AZI-0316.01 AZI-0616.01
Anzahl Ausgänge
Number of outputs 3 6
Strommeßbereich
Current measurement range 10mA - 20A 10mA - 20A
Messungenauigkeit
Measuring inaccuracy 2% 2%
Abtastrate
Sampling rate
2000 Messungen/500ms
2000 samples/500ms
2000 Messungen/500ms
2000 samples/500ms
Maximale Schaltleistung
Output switching ratings
Ohmsche Last
Ohmic loads 16/20A* 16/20A*
Kapazitive Last
Capacitive loads 200uF bei 16A 200uF bei 16A
Spannung
Voltage 230VAC 230VAC
Maximaler Einschaltstrom
Maximum inrush current
600A/150µs
300A/600µs
600A/150µs
300A/600µs
Maximale Last
Maximum lamp loads
Glühlampen
Incandescent lamps 3680W 3680W
HV- Halogenlampen
Halogen lamp 230V 3680W 3680W
NV- Halogenlampen, elektr. Tranformator**
Halogen lamp, electronic transformer** 2000W 2000W
Leuchtstofampen unkompensiert
Fluorescent lamp not compensated 3680W 3680W
Leuchtstofampen parallelkompensiert
Fluorescent lamp parallel compensated 2500W 2500W
max. Anzahl EVG (elektronischer Trafo)
max. number of electronic transformers 28 28
Mech. Schalthäugkeit
Output life expectancy (mechanical.) 1.000.000 1.000.000
Spezikation KNX Schnittstelle
Specication KNX interface TP-256 TP-256
Verfügbare KNX Datenbanken
Available application software ETS 4/5 ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen
Screw terminal
1 x (0,5 - 4,0mm²)
2 x (0,5 - 2,5mm²)
1 x (0,5 - 4,0mm²)
2 x (0,5 - 2,5mm²)
KNX Busklemme
KNX busconnection terminal 0,8mm Ø, solid core 0,8mm Ø, solid core
Anzugsmoment Schraubklemme
Torque screw terminal 0,5Nm 0,5Nm
Versorgungsspannung
Power Supply KNX bus KNX bus
Leistungsaufnahme KNX Bus typ.
Power consumption knx bus typ. < 0,4W < 0,4W
Umgebungstemperatur
Operation temperature range 0 bis + 45°C 0 bis + 45°C
Schutzart
Enclosure IP 20 IP 20
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units) 4TE 8TE
1
2
3
4
5
6
AZI-0316.01 AZI-0616.01
1
2
3
4 4
5
6
Betriebsanleitung Schaltaktor AZI - nur für autorisiertes Elektrofachpersonal
Operating Instructions Switch Actuator AZI- for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Anschlussklemmen
- Output power terminal
5 - Grüne Kanalanzeige LED
- Green ON/OFF Led
6 - Taster Handbetätigung
- Buttons for manual actuation
* Summenstrombelastbarkeit benachbarter Ausgänge max. 32A * total current carrying capacity neighbouring outputs max. 32A
** gilt für NV- Halogenlampen mit elektronischem Transformator ** low voltage halogen lamps with electronic transformer
®
MDT technologies GmbH • 51766 Engelskirchen
• Papiermühle 1
Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de
Stand: 0217
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Montage und Anschluss Schaltaktor AZI - Installation Switch Actuator AZI
1. Montieren Sie den Schaltaktor auf der Hutschiene. Place the Switch Actuator on DIN 35mm rail.
2. Schließen Sie den Aktor am KNX Bus an. Connect the Switch Actuator to the KNX bus.
3. Verkabeln Sie den Schaltaktor laut Zeichnung. Die Schaltkontakte sind sind durch vorgeschaltete Leitungschutzschalter abzusichern.
Wire up the Switch Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
4. Busspannungsversorgung zuschalten. Switch on KNX power supply.
5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten. Switch on mains power supply.
Anschlussbeispiel AZI-0316.01 - Exemplary circuit diagram AZI-0316.01
Beschreibung Schaltaktor AZI - Description Switch Actuator AZI
Der MDT Schaltaktor empfängt KNX/EIB- Telegramme und schaltet je nach Ausbaustufe bis zu 6 Verbraucher unabhängig voneinander.
Jeder Ausgang wird über ein bistabiles Relais geschaltet und kann zusätzlich über die Taster am Aktor manuell betätigt werden.
Jeder Ausgang ist durch die ETS3/4 individuell programmierbar. Zur Auswahl stehen logische Verknüpfungen, Statusrückmeldungen,
Sperrfunktionen, zentrale Schaltfunktionen sowie umfassende Zeitfunktionen wie z.B. Ein-/ Ausschaltverzögerungen und
Treppenlichtzeitfunktionen. Zusätzlich stehen Szenenfunktionen zu Verfügung.
Der MDT Schaltaktor ermöglicht die Strommessung je Kanal als auch die Messung des Summenstroms.
In Abhängigkeit von der Parametrierung können die Meßwerte in unterschiedlichen Datenformaten (mA/A/kW) auf den KNX Bus
gesendet werden. Zusätzlich verfügt der Aktor über einen Betriebsstunden-/Serviceintervallzähler.
Mit dem integrierten Wirkleistungszähler kann der Energieverbrauch (Wh/kWh) genau erfasst werden.
Bei Netzspannungsausfall halten alle Relais Ihre aktuelle Schaltstellung. Für den Fall eines Busspannungsausfalles oder einer Wiederkehr
können die Schaltstellungen der Relais individuell für jeden Kanal programmiert werden. Der Schaltaktor ist zur festen Installation auf einer
Hutprolschiene in Verteilungen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen. Der MDT Schaltaktor verfügt über
einzelne Zuleitungen für jeden Kanal.
The MDT Switch Actuator receives KNX/EIB telegrams and switches up to 6 independent electrical loads . Each output uses a bistable relay
and can be operated manually via a push button. A green LED indicates the switching status of each channel. The outputs are
parameterized individually via ETS3/4. The device provides extensive functions like logical operation, status response, block functions,
central function, delay functions and staircase lighting function. Additionally the device provides several time and scene control.
The MDT Switch Actuator offers current measurement for each channel and measurement of the total current. In dependence on the
parameterization the measured data can be transmit in different data formats (mA/A/kW) onto the KNX bus. Additionally the device
provides an hour/service interval meter. The integrated counter allows to capture the active power consumption exactly.
If the mains voltage fails, all outputs hold their current position. After bus voltage failure or recovery the relay position is selected in
dependence on the parameterization. The MDT Switch Actuator is a modular installation device for xed installation in dry rooms. It ts on
DIN 35mm rails in power distribution boards or closed compact boxes. The MDT Switch Actuator has a separate power supply terminals
for each channel.
Inbetriebnahme Schaltaktor AZI - Commissioning Switch Acuator AZI
Hinweis: Die Produktdatenbank nden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Schaltaktor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Switch Actuator.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Handbedienung Schaltaktor AZI - Manually operating Switch Actuator AZI
Die Handbedienung erfolgt durch Betätigen der jeweiligen Kanaltaster. Der Schaltzustand wird durch die grüne LED angezeigt.
Each output can be operated manually via its particular push button. A green LED indicates the switching status of each channel.
Anschlussbeispiel AZI-0616.01 - Exemplary circuit diagram AZI-0616.01
Die Summenstrombelastbarkeit benachbarter Ausgänge beträgt max. 32A.
The total current carrying capacity neighboring outputs is max. 32A
