Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.

Über die eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After Installation and connecting mains power

supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.

• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.

After installation a KNX bus telegram can switch the outputs alive.

• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.

Disconnect the mains power supply prior to installation or disassembly.

• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-

abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.

All screw terminals and connections under current must be covered completely against touching by the switch panel.

It should not be possible to open the switch panel cover without using tools.

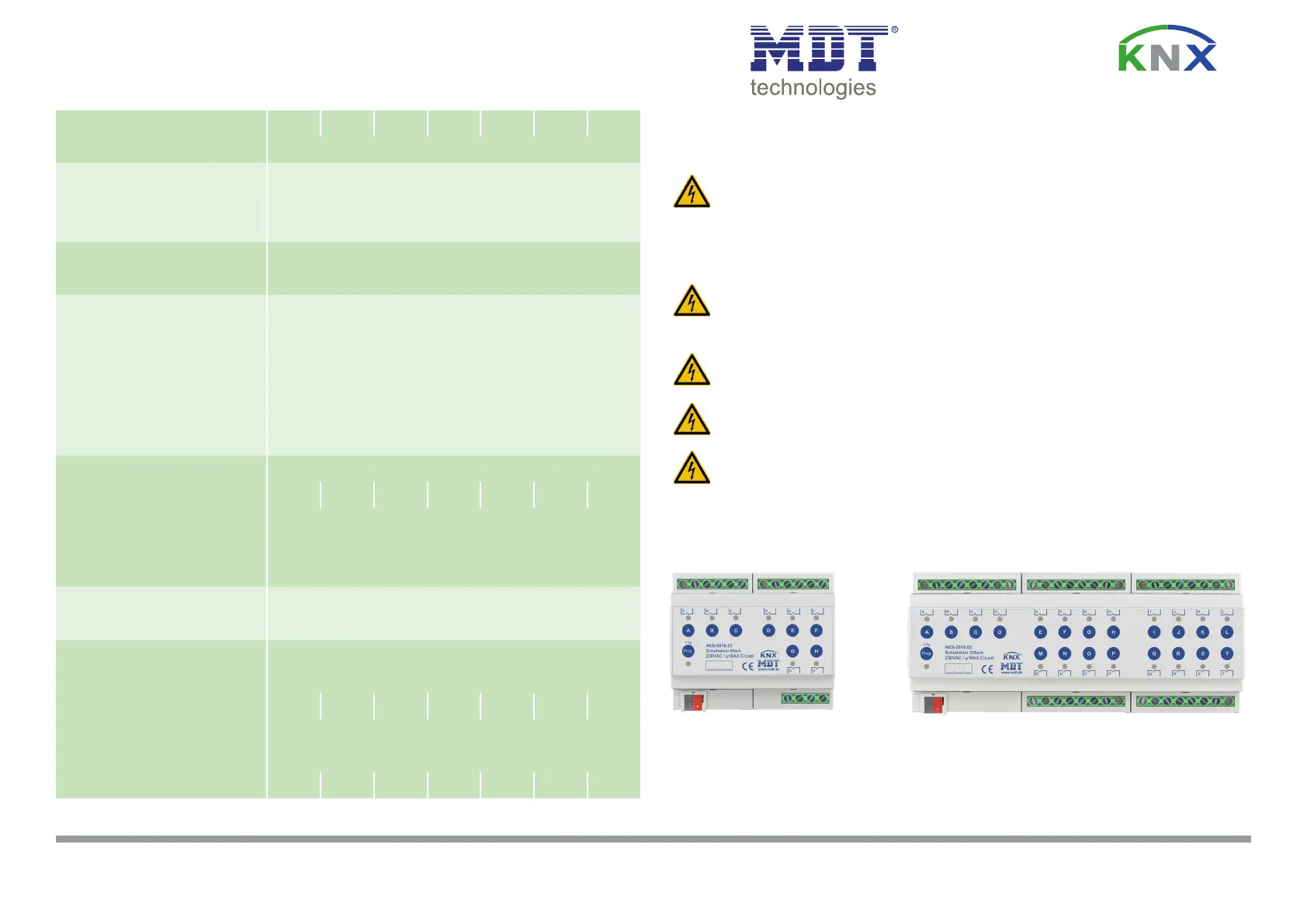

Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AKS

Terminals, Operating and Display Switch Actuator AKS

Technische Daten

Technical Data

AKS-0216.03 AKS-1616-03

AKS-0416.03 AKS-1616-03

AKS-0816.03 AKS-2016.03

AKS-1216.03 AKS-2416-03

Anzahl Ausgänge

Number of Outputs 2 4 8 12 16 20 24

Maximale Schaltleistung je Kanal

Output switching ratings

Ohmsche Last

Ohmic loads 16A

Kapazitive Last

Capacitive loads 140uF

Spannung

Voltage 230VAC

Maximaler Einschaltstrom

Maximum inrush current

600A/150µs

250A/600µs

Maximale Last

Maximum lamp loads

Glühlampen

Incandescent lamps 2500W

HV- Halogenlampen

Halogen lamp 230V 2500W

NV- Halogenlampen*

Halogen lamp, electronic transformer 1500W

Leuchtstofampen unkompensiert

Fluorescent lamp not compensated 2300W

Leuchtstofampen parallelkompensiert

Fluorescent lamp parallel compensated 1500W

max. Anzahl EVG (elektronischer Trafo)

max. number of electronic transformers 20

mech. Schalthäugkeit

Output life expectancy (mech.) 1.000.000

Summenstrombelastbarkeit des Aktors

Max. total current of the actuator 32A 64A 96A 128A 128A 192A 192A

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256 mit Long Frame Unterstützung für ETS5

TP-256 with long frame support for ETS5

Verfügbare KNX Datenbanken

Available application software ETS 4/5

Max. Kabelquerschnitt

Permitted wire gauge

Schraubklemmen

Screw terminal

1 x (0,5 - 4,0mm²)

2 x (0,5 - 2,5mm²)

KNX Busklemme

KNX busconnection terminal 0,8mm Ø, solid core

Anzugsmoment Schraubklemme

Torque screw terminal 0,5Nm

Versorgungsspannung

Power Supply via KNX bus

Leistungsaufnahme KNX Bus typ.

Power Consumption KNX bus typ. <0,25W <0,25W <0,25W <0,3W <0,3W <0,3W <0,3W

Umgebungstemperatur

Operation temperature range 0 bis + 45°C

Schutzart

Enclosure IP 20

Abmessungen (Teilungseiheiten)

Design MDRC (Space Units) 2TE 4TE 6TE 8TE 8TE 12TE 12TE

Technische Daten Schaltaktor AKS - Technical Data Switch Actuator AKS

* gilt für NV- Halogenlampen mit elektroischem Transformator

* low voltage halogen lamps with electronic transformator

AKS-0816.03 AKS-2016.03

4 4

Betriebsanleitung Schaltaktor AKS - nur für autorisiertes Elektrofachpersonal

Operating Instructions Switch Actuator AKS - for authorised electricans

1 - Busanschlussklemme

- KNX busconnection terminal

2 - Programmiertaster

- Programming key

3 - Rote Programmier LED

- Red programming LED

4 - Anschlussklemmen

- Output power terminal

5 - Grüne Kanalanzeige LED

- Green ON/OFF Led

6 - Taster Handbetätigung

- Buttons for manual actuation

MDT technologies GmbH • 51766 Engelskirchen

• Papiermühle 1

Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de

Stand: 0421

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

Montage und Anschluss Schaltaktor AKS - Installation Switch Actuator AKS

1. Montieren Sie den Schaltaktor auf der Hutschiene. Place the Switch Actuator on DIN 35mm rail.

2. Schliessen Sie den Aktor am KNX Bus an. Connect the Switch Actuator to the KNX bus.

3. Verkabeln Sie den Schaltaktor laut Zeichnung. Die Schaltkontakte sind durch vorgeschaltete Leitungschutzschalter abzusichern.

Wire up the Switch Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.

4. Busspannungsversorgung zuschalten. Switch on KNX power supply.

5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten. Switch up mains power suppy.

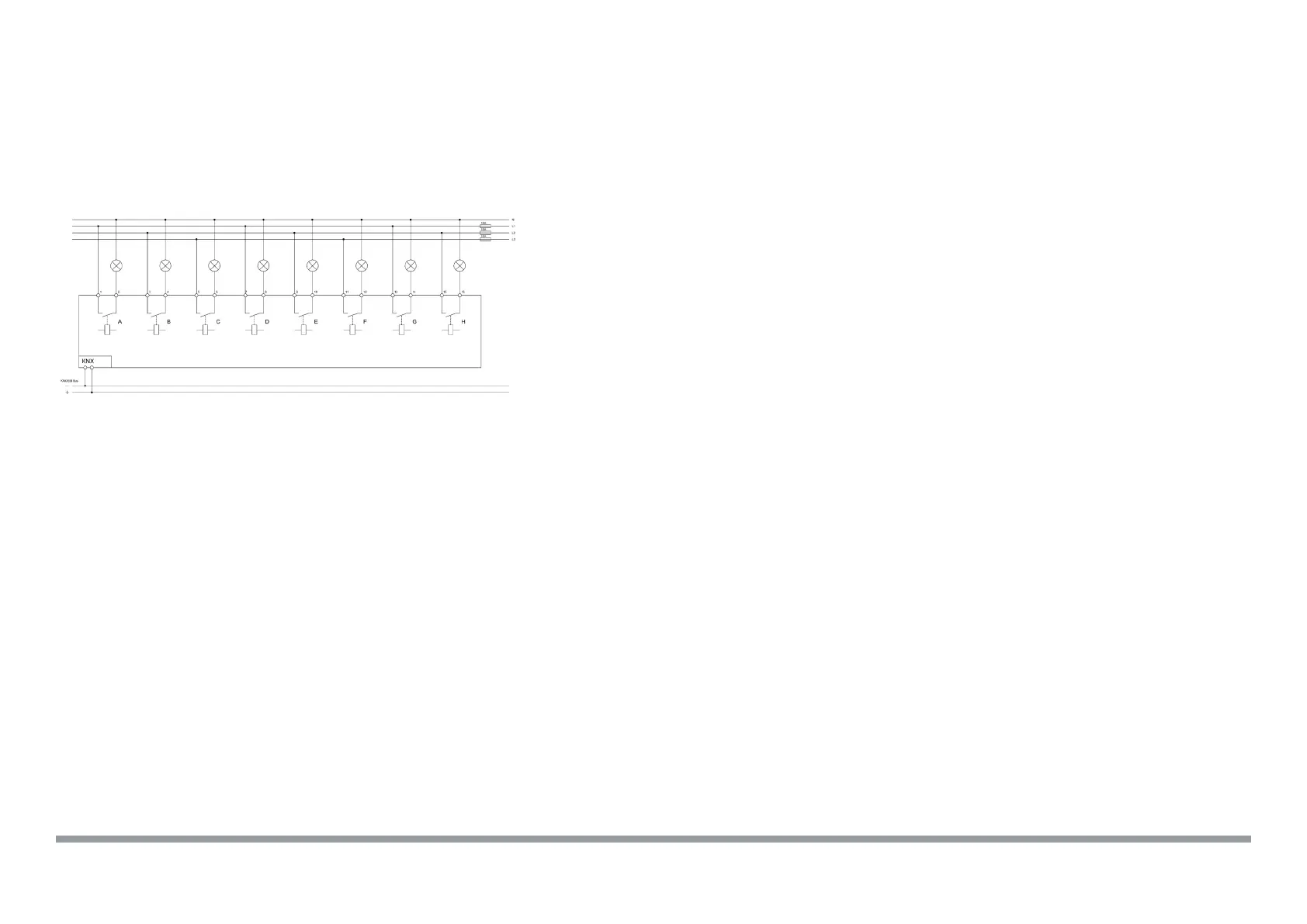

Anschlussbeispiel AKS-0816.03 - Exemplary circuit diagram AKS-0816.03

Beschreibung Schaltaktor AKS - Description Switch Actuator AKS

Die neue AKS Serie bietet mehr Kanäle bei geringerem Platzbedarf, somit sinken die Kanalkosten und die Kosten für die Unterverteilung.

Der MDT Schaltaktor empfängt KNX/EIB Telegramme und schaltet je nach Ausbaustufe bis zu 24 Verbraucher unabhängig voneinander.

Jeder Ausgang wird über ein bistabiles Relais geschaltet und kann zusätzlich über die Taster am Aktor manuell betätigt werden. Der MDT

Schaltaktor ist für hohe Einschaltströme ausgelegt und wird bei hohen Schaltlasten (C-Last) eingesetzt. Jeder Ausgang ist durch die ETS

individuell programmierbar. Zur Auswahl stehen logische Verknüpfungen, Statusrückmeldungen, Sperrfunktionen, zentrale Schaltfunktionen

sowie umfassende Zeitfunktionen wie z.B. Ein-/ Ausschaltverzögerungen und Treppenlichtzeitfunktionen. Zusätzlich stehen Szenenfunkti-

onen zu Verfügung. Bei Buspannungsausfall halten alle Relais Ihre aktuelle Schaltstellung. Für den Fall eines Busspannungsausfalles oder

einer Wiederkehr können die Schaltstellungen der Relais individuell für jeden Kanal programmiert werden. Der MDT Schaltaktor hat getrennte

L-Anschlüsse für jeden Kanal und ist besonders platzsparend durch den optimalen Formfaktor. Der MDT Schaltaktor ist zur festen Installation

auf einer Hutprolschiene in Verteilungen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.

The new AKS series offers more channels at less space, so lower costs per channel. The MDT Switch Actuator receives KNX/EIB telegrams

and switches up to 24 independent electrical loads. Each output uses a bistable relay and can be operated manually via a push button.

A green LED indicates the switching status of each channel. The MDT Switch Actuator is suitable for high inrush currents and used for hea-

vy loads (C-Load). The outputs are parameterized individually via ETS. The device provides extensive functions like logical operation, status

response, block functions, central function, delay functions and staircase lighting function. Additionally the device provides several time and

scene control. If the bus voltage fails, all outputs hold their current position. After bus voltage failure or recovery the relay position is selected
