2 scanning modes:

• StudScan locates edges of stud (wood and metal)

up to 19 mm deep

• DeepScan™ locates edges of stud up to 38 mm deep

WireWarning™ Detection automatically detects and

alerts for live, unshielded AC (alternating current)

wires up to 50 mm deep in both modes. When AC voltage

is detected, the WireWarning™ Detection Indicator shows

on display.

INSTALL 9-VOLT BATTERY

Always use a new 9V alkaline battery

with an extended expiration date at

least 3 years beyond the current date.

Match battery direction to image

inside of battery cavity.

WARNING Do not rely exclusively on the tool

to locate items behind a surface.

Use other information to help locate items before

penetrating the surface, including construction

plans, visible points of entry of pipes and wiring

into walls such as in a basement, and standard

stud-spacing practices.

POWER UP

Move Mode Selector Switch to desired mode: StudScan

or DeepScan™.

To activate tool, press and hold Power Button.

If button is not pressed and held, unit shuts off.

WIREWARNING™ DETECTION

The Zircon® WireWarning™

Detection feature works

continuously in both modes.

When live, unshielded AC voltage

is detected, the WireWarning™

Detection Indicator shows.

If scanning begins over a live

AC wire, the Indicator will

flash continuously. (Figure F)

Use extreme caution under these circumstances,

or whenever live AC wiring is present.

WARNING THE TOOL MAY NOT DETECT LIVE

CURRENT IF WIRES ARE MORE

THAN 50 mm BELOW THE SCANNED SURFACE,

IN CONCRETE, ENCASED IN CONDUIT, BEHIND A

PLYWOOD SHEAR WALL OR METALLIC WALL

COVERING, OR IF MOISTURE IS PRESENT IN THE

ENVIRONMENT OR SCANNED SURFACE.

WORKING WITH DIFFERENT MATERIALS

Wallpaper This tool functions normally on walls

covered with wallpaper or fabric, unless the materials

are metallic foil, contain metallic fibres, or are still wet

after application. Wallpaper may need to dry for several

weeks after application.

Freshly painted walls Paint may take a week or longer

to dry after application.

Lath and plaster Due to irregularities in plaster

thickness, this tool is not recommended for use on lath

and plaster.

Highly textured walls or acoustic ceilings

When scanning a ceiling or wall with an uneven surface,

place thin cardboard on the surface to be scanned and

scan over the cardboard in DeepScan

™ Mode.

Wood flooring, subflooring, or gypsum drywall

over plywood sheathing Use DeepScan™ Mode and

move the tool slowly.

This tool cannot scan for studs and joists through carpet

and padding.

NOTE: Sensing depth and accuracy can vary

depending on scanning environment conditions

such as mineral content, moisture, texture and

consistency of the wall materials.

FIND A STUD

The tool senses density changes to locate the edges of

wood and metal studs up to 19 mm behind the scanned

surface in StudScan Mode.

The accuracy of the position of a

stud found is typically within 3 mm.

For best results, hold the tool as

shown ( ) and move slowly Figure A

when scanning. Do not touch

the surface during calibration

or scan.

1. Hold tool flat against wall,

then press and hold Power Button.

In 1 – 2 seconds, the unit

will calibrate, and the Green

READY Light will illuminate.

DO NOT MOVE TOOL

DURING CALIBRATION.

2. While holding down the

Power Button, slide the tool

slowly along the wall. (Figure B)

When the tool reaches

the edge of the stud, the top

Red EDGE Light will illuminate,

the SpotLite™ Pointer will shine,

and a steady tone will sound.

Mark the spot. (Figure C)

3. Without releasing Power

Button, continue the scan direction

until the Red EDGE Light

and the SpotLite™ Pointer turn off,

then reverse direction. (Figure D)

4. Slide the tool until the other

edge of the stud is detected

and mark this as well. (Figure E)

The centre of the stud is the

midpoint between the two marks.

DEEPSCAN™ MODE

DeepScan™ Mode will detect studs up to 38 mm deep,

or twice the depth of StudScan.

To scan for deeper studs, or for use with thicker walls:

1. Set mode to DeepScan™.

2. Repeat steps 1 – 5 under FIND A STUD.

OVER-THE-STUD WARNING

If scanning begins directly over a stud, the tool will emit a

continual beep.

If this happens, restart the scan in a different location.

WARNING DO NOT ASSUME THERE ARE NO LIVE

ELECTRICAL WIRES IN THE WALL.

DO NOT TAKE ACTIONS THAT COULD BE

DANGEROUS IF THE WALL CONTAINS A LIVE

ELECTRICAL WIRE. ALWAYS TURN OFF THE

ELECTRICAL, GAS, AND WATER SUPPLIES BEFORE

PENETRATING A SURFACE. FAILURE TO FOLLOW

THESE INSTRUCTIONS MAY RESULT IN ELECTRIC

SHOCK, FIRE, AND/OR SERIOUS INJURY OR

PROPERTY DAMAGE.

Electrical wiring and pipes Depending on the proximity

of electrical wiring or pipes to the wall surface, the tool

may detect them in the same manner as studs.

Caution should always be used when nailing, cutting,

or drilling in walls, floors, and ceilings that may contain

these items.

Studs and joists are normally spaced 40 or 60 cm apart

on centre and are 38 mm wide. Anything closer together,

or of a different width, may not be a stud or joist.

This tool can scan effectively through most

sheet materials, including:

• Bare wood flooring (in DeepScan™ Mode)

• Linoleum on wood base

• Gypsum drywall over plywood sheathing

• Walls with wallpaper (if dry)

• Textured ceilings with uniform thickness (place a thin

piece of cardboard on ceiling and scan over it to avoid

damage to texturing)

It is designed for use with:not

• Ceramic tile, slate, granite, marble and other

rock surfaces

• Carpeting and padding

• Wallpaper with metallic fibres

• Freshly painted walls that are still damp (may take one

week or longer to dry after application)

• Lath and plaster walls

• Foil covered insulation

• Glass or any other dense material

• Bathroom inserts such as bathtubs and showers

• Surfaces thicker than 38 mm

BEFORE YOU BEGIN

ZIRCON® STUD FINDERS WORK BY SENSING DENSITY CHANGES BEHIND THE WALL. OTHER OBJECTS CAN BE DETECTED

ESPECIALLY IF THEY ARE VERY CLOSE TO THE WALL. DO NOT ASSUME EVERYTHING DETECTED IS A STUD.

- Always use a new 9V alkaline battery with an extended expiration date at least 3 years beyond the current date.

Match battery direction to image inside of battery cavity.

- Do not rely exclusively on the tool to locate items behind a surface. Use other information to help locate items before

penetrating the surface, including construction plans, visible points of entry of pipes and wiring into walls such as in a

basement, and standard stud-spacing practices.

- Always start your scan in StudScan Mode which scans through surfaces up to 19 mm deep. Scanning in DeepScan

™

Mode may detect an object further behind the wall that may or may not be a stud.

- Always scan for studs at several different heights on the wall and mark the location of every target indicated by

the stud finder. This is called “mapping the wall.” Pipes and other objects will likely not give consistent readings from

floor to ceiling, like a stud will.

- Readings should always be consistent and repeatable.

- Zircon® stud finders are recommended for interior use only.

- Studs normally run from floor to ceiling, except above and below windows, and above doors.

- Other objects commonly contained in walls, floors, or ceilings are water pipes, gas lines, firestops, and electrical wiring.

- Sensing depth and accuracy can vary depending on scanning environment conditions such as mineral content, moisture,

texture and consistency of the wall materials.

- Always turn off power when working near electrical wires.

- Depending on the proximity of electrical wiring or pipes to the wall surface, the tool may detect them in the same

manner as studs. Caution should always be used when nailing, cutting, or drilling in walls, floors, and ceilings that may

contain these items.

- Studs and joists are normally spaced 40 or 60 cm apart on centre, are normally 38 mm wide, and may be separated

by firestops. Anything closer together, or of a different width, may not be a stud or joist.

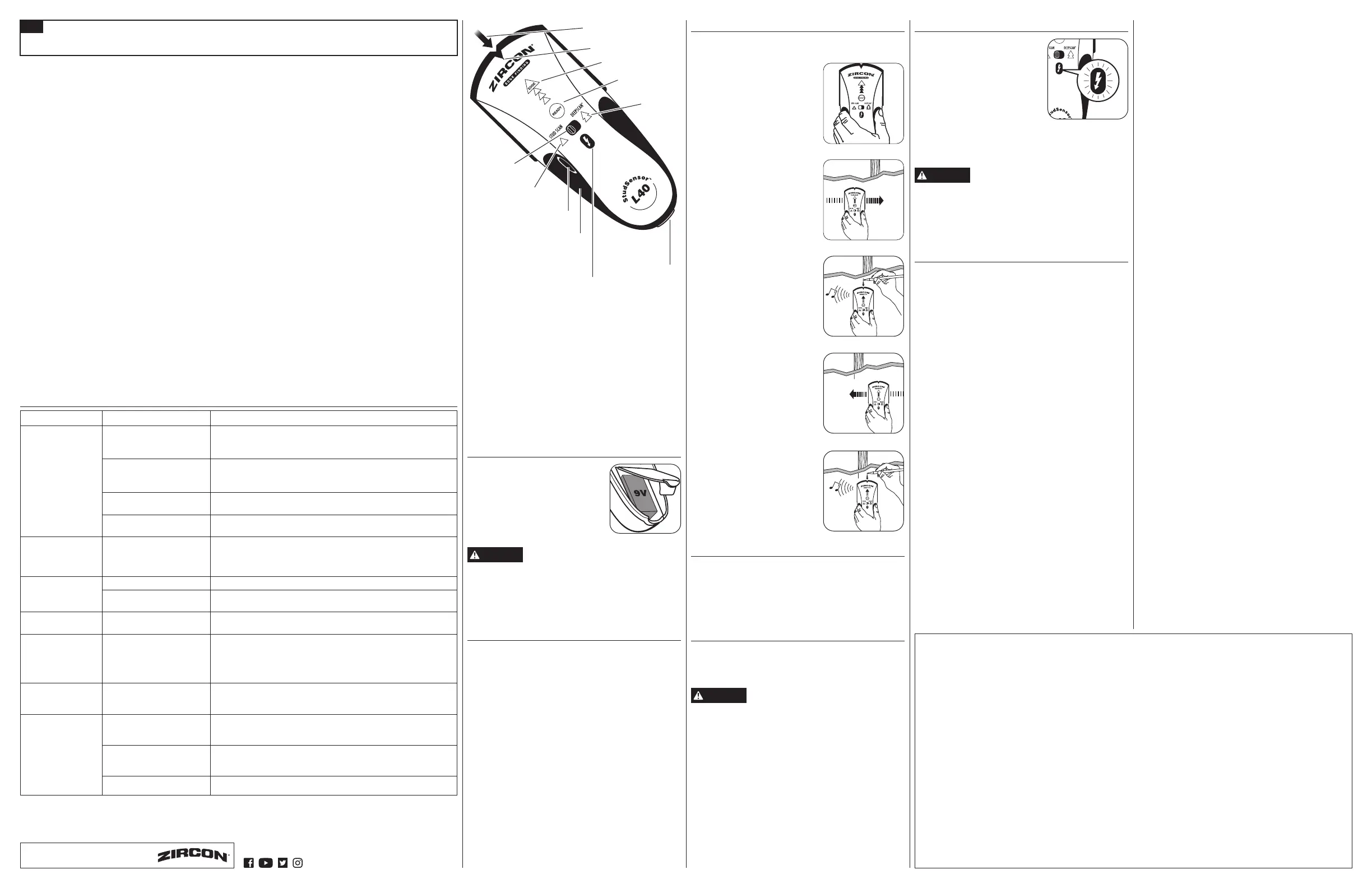

StudSensor™ 40L

Edge-Finding Stud Finder

Figure F

Visit uk.zircon.com for the

most current instructions.

SpotLite™ Pointer

Stud Edge Groove

Battery Door Tab

(door on bottom)

WireWarning™

Detection Indicator

Ergonomic Rubber Grip

Power Button

Red EDGE Light

Green READY Light

Mode Selector Switch

DeepScan™

Mode

Indicator

StudScan Mode Indicator

TROUBLESHOOTING & CONSTRUCTION TIPS

SITUATION LIKELY CAUSE SOLUTION

All display elements

turn on at the same

time and the tool

beeps continuously.

Tool may not be flat against wall.

• Hold the tool with thumb on one side and fingers on the other side.

Do not touch the surface being scanned or the scanning head of the tool.

• Move the tool straight up and down, parallel to the studs. Do not rotate the tool.

Tool tilted or lifted during scan.

• When scanning an uneven surface, place thin cardboard on the surface to be

scanned and scan over the cardboard in DeepScan ™ Mode.

• Move Mode Selector Switch to enter DeepScan™ Mode.

Scanning surface is too dense or

too wet for tool to operate.

If tool is used on a surface that was recently taped, painted, or wallpapered,

allow time to dry and try scanning again.

Power Button pressed before

placing tool on surface.

Place tool on wall, then press Power Button, and wait for tool to calibrate

before scanning.

Unable to detect studs

in StudScan Mode-

the top EDGE arrow

doesn't illuminate.

Wall is thick or dense. • Switch to DeepScan™ Mode to locate the stud.

• Use the top EDGE arrow as the indication of stud edge.

Green READY light

illuminates but nothing

happens when scanning.

Tool may not be flat against wall. Hold tool so that the pads on the back make full contact with the surface.

Calibration may have occurred

over a stud in DeepScan ™ Mode. Recalibrate in a different area, then continue the scan.

Can't detect studs in

DeepScan™ Mode.

Calibration may have occurred

over a stud.

Move the unit to a different area, then scan again. Also ensure that tool is held

against the wall as shown in illustrations.

Tool detects objects

other than studs or finds

more studs than should

be there.

Electrical wiring and metal

or plastic pipes may be near

or touching the back of the

wall surface.

Check for other studs equally spaced to either side at 30, 40, or 60 cm intervals,

or check for the same stud at spots directly above or below the first scan area.

Studs will run straight up and down, from floor to ceiling, while pipes may change

direction. Standard studs measure approximately 38 mm between edges.

Anything larger or smaller is likely not a stud (unless near door or window).

Area of voltage detection

is too large.

Voltage detection can spread on

drywall by as much as 30 cm on

each side of the wire.

Narrow the scan detection: Turn tool off. Turn it on again at the edge 1. 2.

of where the wire was first detected. Repeat scan.3.

Electrical wires suspected

but WireWarning ™

Detection does not alert.

Wires are shielded by a metal

conduit, braided wire or metallic

wall covering.

If there is an outlet switch, turn it to ON position while scanning, but turn OFF

when working near the wires. Use extra caution if the area has plywood,

thick wood backing behind drywall, or walls that are thicker than normal.

Wires deeper than 50 mm from

the surface might not be detected. See above.

Wires may not be live. Plug a lamp into the outlet and turn it on to test whether wires are live.

Figure D

Figure C

Figure B

Figure A

Figure E

LIMITED TWO-YEAR WARRANTY

Zircon Corporation (“Zircon”) warrants to the

original purchaser (or original user by gift)

that this product will be free from defects in

materials and workmanship for two years from

date of purchase. This warranty is limited to the

electronic circuitry of the product, and specifically

excludes consumable parts, including batteries,

and software, even if packaged with the product.

Defects caused by abuse, modification, handling

contrary to these instructions, other unreasonable use,

or neglect are not covered under this warranty.

No liability is accepted under this Limited Warranty

for normal wear and tear and minor defects which

do not detract from the function of the product.

This Limited Warranty is in addition to the statutory

rights to which purchaser is entitled and which are

not excluded by this warranty, to the extent any such

exclusion is permitted by law.

IN NO EVENT WILL ZIRCON BE LIABLE FOR ANY

LOSS THAT IS NOT FORSEEABLE RESULTING

FROM POSSESSION, USE, OR MALFUNCTION OF

THIS PRODUCT.

Any in-warranty defective product returned to the

place of purchase with original proof of purchase

will be replaced or purchase price refunded at

retailer’s option. This Limited Warranty applies only

to products purchased within the European Economic

Area and United Kingdom. For warranties applicable to

Zircon products purchased in other geographical areas,

see www.zircon.com/warranty-registration.

For questions about this warranty or

Zircon products, contact:

Customer Service:

+1-800-245-9265 or +1-408-963-4550

Monday–Friday, 8:00 a.m. to 5:00 p.m. PST

www.zircon.com • info@zircon.com

DeepScan, SpotLite, StudSensor, WireWarning,

and Zircon are trademarks or registered trademarks

of Zircon Corporation.

2 söklägen:

Regelsökning (StudScan) lokaliserar ytterkanterna på

trä- och metallreglar på upp till 19 mm djup.

Djupsökning (DeepScan™) lokaliserar ytterkanterna på

reglar på upp till 38 mm djup.

Detektering av strömförande elledningar

(WireWarning™ Detection) arbetar kontinuerligt i

bakgrunden och varnar för strömförande oskärmade

växelströmsledningar på upp till 50 mm djup i

båda söklägena. Då växelström detekteras kommer

WireWarning™ Detection indikatorn att visas i displayen.

INSTALLERA BATTERIET (9 VOLT)

Använd alltid ett nytt 9V

alkaliskt batteri med minst 3 år till

bäst-före-datum. Montera batteriet

enligt figuren i batterifacket.

Montera batteriet enligt figuren

i batterifacket.

VARNING

Lita inte enbart på verktyget för

att lokalisera objekt under en yta.

Använd också andra informationskällor innan

ytan genombryts, till exempel byggritningar

och genomföringar av rör eller ledningar som

exempelvis kan ses från källarplan. Man kan även

utgå från vanliga installationsavstånd i reglade

väggar, med 40 eller 60 cm avstånd.

STARTA SKANNERN

För omkopplaren till önskat läge: regelsökning (StudScan)

eller djupsökning (DeepScan™)

Tryck och håll inne strömbrytaren för att starta

verktyget. Om strömbrytaren inte hålls inne stängs

verktyget av.

WIREWARNING

™

, INDIKERING AV

STRÖMFÖRANDE ELLEDNINGARn

Zircons WireWarning™ -funktion

arbetar kontinuerligt med

att detektera strömförande

växelströmsledningar i

båda söklägena. När en

oskärmad och strömförande

växelströmsledning detekteras

visas indikatorn för WireWarning™.

Om skanningen påbörjas över en

strömförande växelströmsledning kommer indikatorn att

blinka kontinuerligt. (Figur F)

Var mycket försiktig under sådana omständigheter och när

strömförande ledningar finns i närheten.

VARNING

VERKTYG SOM DETEKTERAR

ELEKTRISKA FÄLT KAN I VISSA FALL

MISSLYCKAS MED ATT INDIKERA FÖREKOMST AV

STRÖMFÖRANDE ELLEDNINGAR. DETTA GÄLLER

OM LEDNINGEN LIGGER PÅ STÖRRE DJUP ÄN

50 mm UNDER YTAN, I BETONG, INUTI

LEDNINGSRÖR, BAKOM PLYWOODVÄGGAR ELLER

BAKOM VÄGGMATERIAL I METALL. ÄVEN FUKT I

YTAN ELLER NÄRMILJÖN KAN PÅVERKA

DETEKTERINGEN.

ARBETA MED OLIKA MATERIAL

Tapet Det här verktyget fungerar normalt på

tapetserade väggar, såvida tapeten inte innehåller

metallfibrer eller folie, eller fortfarande är fuktig

efter uppsättning. Tapet behöver ibland torka under

flera veckor efter uppsättning.

Nymålade väggar Det kan ta en vecka eller mer

innan färgen torkat.

Puts på plywood Då putslager varierar i tjocklek

rekommenderas inte detta verktyg för regelsökning i

väggar av dessa material.

Väggar eller tak med djup struktur eller

akustikmaterial Placera en tunn bit papp mellan

verktyget och ytan som ska skannas.

Trägolv, undergolvskonstruktioner eller gipsskiva

på plywood Använd djupsökningsläget (DeepScan

™) och

för verktyget sakta över ytan. Verktyget kan inte detektera

träreglar eller tvärbjälkar genom stoppade golvmattor.

Verktyget kan inte detektera reglar eller tvärbjälkar

genom ytor som är täckta med mattor och stoppning.

NOTERA: Sökdjup och noggrannhet kan

variera beroende på omgivningsfaktorer

som mineralinnehåll, fukt, textur och

sammansättning av väggmaterial.

FINN EN REGEL

Verktyget känner av skillnader i densitet för att lokalisera

ytterkanterna på trä- och metallreglar upp till 19 mm under

ytan i läget för regelsökning (StudScan).

Noggrannheten är normalt inom

3 mm för en detekterad regel.

För bästa resultat, håll verktyget

som visas i . För verktyget Figur A

sakta över ytan vid skanning.

Vidrör inte ytan under

kalibrering eller skanning.

1. Håll verktyget plant mot ytan,

tryck och håll inne strömbrytaren.

Inom 1 – 2 sekunder kalibreras

verktyget och den gröna READY-

indikatorn tänds.

FLYTTA INTE VERKTYGET

NÄR DET KALIBRERAS.

2. Håll strömbrytaren inne och

för verktyget sakta över väggen.

( ) Figur B

3. När verktyget detekterar

ytterkanten på en regel kommer

den röda EDGE-indikatorn att

tändas, SpotLite™-markören tänds

och en kontinuerlig tonsignal hörs.

Märk ut platsen. (Figur C)

4. Fortsätt att hålla strömbrytaren

inne och skanna vidare i samma

riktning tills den röda EDGE-

indikatorn och SpotLite™-markören

släcks. (Figur D)

5. För verktyget tillbaka mot

den första punkten tills den andra

ytterkanten detekteras. Märk upp

denna plats också. (Figur E)

Regelns mittpunkt finns mitt

emellan de två markeringarna.

DJUPSÖKNING (DEEPSCAN™)

Djupsökningsläget (DeepScan™) finner reglar på

upp till 38 mm djup, eller dubbla sökdjupet jämfört

med regelsökningsläget.

För att söka efter djupt liggande reglar, eller vid sökning

genom tjocka vággar:

1. Välj djupsökningsläget (DeepScan™).

2. Upprepa steg 1 – 5 under FINN EN REGEL.

ÖVER REGELN-VARNING

Om skanningen påbörjas mitt över en regel kommer

vertyget att auge en kontinuerlig tonsignal.

Starta i så fall om sökningen på en annan plats.

VARNING

ANTA INTE ATT EN VÄGG ÄR FRI

FRÅN STRÖMFÖRANDE LEDNINGAR.

UTFÖR INGA ARBETEN SOM KAN VARA FARLIGA

OM VÄGGEN INNEHÅLLER STRÖMFÖRANDE

LEDNINGAR. STÄNG ALLTID AV EL, GAS OCH

VATTEN INNAN EN YTA GENOMBRYTS. OM DESSA

INSTRUKTIONER INTE FÖLJS KAN DET LEDA TILL

ALLVARLIGA SKADOR PÅ PERSON OCH/ELLER

EGENDOM GENOM ELEKTRISKA STÖTAR ELLER

BRAND. OU DES DOMMAGES AU BÂTIMENT.

Elledningar och rör Beroende på hur pass nära rör

eller elledningar ligger under ytan kan sådana objekt

ibland detekteras på samma sätt som reglar.

Var alltid mycket försiktig innan du spikar, borrar

eller genombryter en yta som kan innehålla denna

typ av objekt.

Reglar och tvärbjälkar är normalt placerade med

40 eller 60 cm avstånd centre till centre, och är ca

38 mm breda. Objekt med andra avstånd eller annan

bredd kan vara något annat än en regel/tvärbjälke.

Det här verktyget kan effektivt söka genom de

flesta skivmaterial:

• Trägolv (använd djupsökningsläget DeepScan™)

• Linoleum på träunderlag

• Gipsskivor på plywood

• Tapetserade väggar (då tapeten är torr)

• Texturerade tak med jämn tjocklek (placera en tunn

pappskiva mellan taket och verktyget, och skanna

igenom denna för att undvika skador på texturen)

Verktyget är avsett för användning på: inte

• Keramisk kakel och klinker, skiffer, granit, marmor och

andra ytor av sten

• Stoppade eller tjocka mattor

• Tapet med metallfibrer

• Nymålade väggar som fortfarande är fuktiga (det kan ta

en vecka eller mer innan färgen torkat)

• Väggar med puts på träskivor/plywood

• Folietäckt isolering

• Glas eller andra material med hög densitet

• Inbyggda badrumsinventarier som badkar

och duschkabiner

• Ytor tjockare än 38 mm

INNAN DU BÖRJAR

REGELETEKTORER FRÅN ZIRCON® KÄNNER AV SKILLNADER I DENSITET BAKOM VÄGGEN. ANDRA OBJEKT ÄN REGLAR

KAN DETEKTERAS, SÄRSKILT OM DE ÄR NÄRA VÄGGENS YTA. UTGÅ INTE FRÅN ATT ALLT SOM DETEKTERAS

ÄR EN REGEL.

- Använd alltid ett nytt 9V alkaliskt batteri med minst 3 år till bäst-före-datum. Montera batteriet enligt figuren

i batterifacket.

- Man ska inte enbart förlita sig på en detektor för att upptäcka föremål bakom en yta. Använd också andra

informationskällor innan ytan genombryts, till exempel byggritningar och genomföringar av rör eller ledningar

som exempelvis kan ses från källarplan. Man kan även utgå från vanliga installationsavstånd i reglade väggar,

med 40 eller 60 cm avstånd.

- Starta alltid sökningen i läget StudScan, som detekterar objekt upp till 19 mm bakom ytan. Används läget för djupsökning

(DeepScan™) kan andra objekt som ligger på större djup (både reglar och annat) detekteras.

- Sök alltid efter reglar på flera olika höjder på väggen och märk ut alla ställen som upptäcks med verktyget. Den här

metoden används för att ”kartlägga väggen”. Rör eller andra objekt under ytan kommer i regel inte att ge samma

konstanta utslag från golv till tak som en regel ger.

- Avläsningar ska alltid vara konsekventa och möjliga att upprepa.

- Regeldetektorer från Zircon® rekommenderas endast för inomhusanvändning.

- Reglar löper normalt från golv till tak, förutom under och över fönster, eller ovanför dörrar.

- Andra objekt som vanligen finns i väggar, tak och golv är vattenledningsrör, gasledningar, brandskydd och elinstallationer.

- Sökdjup och noggrannhet kan variera beroende på omgivningsfaktorer som mineralinnehåll, fukt, textur och

sammansättning av väggmaterialet.

- Stäng alltid av strömmen när arbete utförs i närheten av strömförande ledningar.

- Beroende på hur pass nära som elledningar eller rör finns under ytan kan det hända att sådana objekt detekteras

som reglar. Var alltid mycket försiktig när du borrar, spikar eller genombryter väggar, tak och golv som kan innehålla

sådana objekt.

- Reglar och tvärbjälkar har normalt ett standardavstånd på 40 eller 60 cm center till center, och en bredd på ca 38 mm.

Objekt som är längre eller närmare ifrån varandra kan vara något annat än en regel/tvärbjälke.

StudSensor

™

40L

Finner ytterkanter på reglar

Besök se.zircon.com för de

senaste anvisningarna.

SpotLite™ markeringslampa

Skåra för markering

av regelns kant

Öppningsflik för

batteriluckan (undertill)

Indicateur Détection

WireWarning™

Ergonomiskt gummigrepp

Strömbrytare

Rött ljus för att indikera

regelkant (EDGE)

Grönt ljus för klar-att-

använda (READY)

Figur F

Indikator för regelsökningsläge

(StudScan)

Lägesomkopplare

Indikator för

djupsökningsläge

(DeepScan

™)

HJÄLP OCH TIPS

SYMPTOM LÖSNINGARTROLIGA ORSAKER

Samtliga displayelement

tänds upp samtidigt och en

kontinuerlig tonsignal hörs.

Verktyget hålls kanske inte plant

mot ytan.

• Håll verktyget med tummen på ena sidan och fingrarna på den andra. Vidrör inte ytan som

skannas eller verktygets sensor.

• För verktyget lodrätt och parallellt längs med reglarna. Rotera inte verktyget.

Verktyget lyftes upp eller vinklades

ut från ytan.

• Då ytan som ska skannas är ojämn, placera en tunn pappskiva på ytan och skanna genom denna

i djupsökningsläget (DeepScan

™

• För lägesomkopplaren till DeepScan

™

-läget.

Ytan som skannas har för hög

densitet eller är alltför fuktig för

att verktyget ska fungera.

Om verktyget används på en yta som nyligen målats, tapetserats, spacklats eller tejpats - låt ytan

torka upp och prova sedan att skanna igen.

Strömbrytaren trycktes in före att

verktyget placerades på väggen. Placera verktyget mot väggen, tryck på strömbrytaren och vänta tills verktyget kalibrerats innan

sökningen påbörjas.

Verktyget detekterar inte

reglar i läget för regelsökning

(StudScan). Den övre EDGE-

pilen tänds inte upp.

Väggen är alltför tjock eller tät. • Byt till läget för djupsökning (DeepScan

™

) för att lokalisera regeln.

• Använd den översta pilindikatorn för att indikera regelns kant.

Den gröna redo-indikatorn

tänds men inget händer

vid skanning.

Verktyget hålls kanske inte plant

mot ytan. Håll verktyget så att glidskenorna undertill har full kontakt med ytan.

Verktyget kan p2-ha kalibrerats över

en regel i djupsökningsläget. Kalibrera om verktyget på en annan plats, fortsätt sedan avsökningen.

Reglar kan inte detekteras

i läget för djupsökning

(DeepScan

™

Kalibreringen kan p2-ha utförts över

en regel. Flytta verktyget till en annan plats och skanna igen. Säkerställ också att verktyget hålls mot väggen

som visas i illustrationerna.

Verktyget detekterar andra

objekt än reglar, eller fler

reglar än vad där bör finnas.

Elledningar, metall- eller plaströr

kan vara nära eller röra vid ytan

som avsöks.

Sök efter andra reglar med jämt avstånd (ca 30, 40 eller 60 cm) åt endera hållet, eller sök efter

samma regel direkt ovanför eller under den första punkten. Reglar går rakt nedifrån och uppåt från

golv till tak, medan rör kan ändra riktning. En vanlig regel mäter ca 38 mm mellan ytterkanterna.

Objekt som är större eller mindre än så är troligtvis inte en regel, såvida den inte befinner sig nära

ett fönster eller en dörr.

Området där verktyget

detekterar elektriska fält är

för stort.

På en gipsskiva kan detekteringen

av växelström spridas upp

till 30 cm på var sida om en

strömförande ledning.

Förfina sökresultatet: Stäng av verktyget. Slå på det igen vid kanten av där elledningen först 1. 2.

detekterades. . Upprepa sökningen.3

Du misstänker att

strömförande elledningar

finns under ytan, men

varningsfunktionen

WireWarning

™

indikerar inte.

De strömförande ledningarna är

skärmade av rör, flätad skärm eller

väggmaterial i metall.

I de fall där det finns en strömbrytare, se till att den är PÅ medan du skannar, men AV när du ska

arbeta nära elledningen. Var extra försiktig om väggen innehåller plywood, har tjock

träförstärkning bakom gips eller är tjockare än normalt.

Strömförande elledningar på större

djup än 50 mm under ytan kan

inte säkert detekteras. Se ovan.

Ledningarna är kanske

inte strömförande. Koppla in en lampa till uttaget och slå på den för att testa om elledningarna är strömförande.

Figur D

Figur C

Figur B

Figur A

Figur E

BEGRÄNSAD TVÅÅRIG GARANTI

Zircon Corporation (“Zircon”) garanterar den

ursprungliga köparen (eller den ursprungliga

användaren genom gåva) att produkten är fri

från material- och fabrikationsfel under två år

från inköpsdatum. Denna garanti är begränsad till

de elektroniska kretsarna i produkten och gäller

inte förbrukningsmaterial (inklusive batterier

och mjukvara), även om sådana har bifogats i

förpackningen. Defekter som orsakats av misskötsel,

modifiering eller hantering i motsats till dessa

instruktioner, annan orimlig användning eller

försummelse omfattas ej av denna garanti. Ansvar tas

inte för normalt slitage och mindre defekter som inte

påverkar normal användning av produkten.

Denna begränsade garanti gäller i tillägg till

köparens lagstadgade rättigheter som inte begränsas

av denna garanti. Detta i den omfattning som

begränsningar tillåts enligt lag.

ZIRCON ANSVARAR INTE VID NÅGOT TILLFÄLLE

FÖR NÅGON OFÖRUTSÄGBAR FÖRLUST TILL FÖLJD

AV INNEHAV, ANVÄNDNING ELLER FUNKTIONSFEL

PÅ DENNA PRODUKT.

Vid garantiärenden inom garantitiden returneras

defekt produkt tillsammans med inköpsbevis till

inköpsstället och ersätts eller återbetalas enligt

återförsäljarens gottfinnande. Denna begränsade

garanti gäller produkter inköpta i den Europeiska

ekonomiska gemenskapen och i Storbritannien.

För garantier som gäller Zircons produkter

inköpta i andra geografiska regioner,

se www.zircon.com/warranty-registration

För frågor om denna garanti eller om Zircons

produkter, kontakta:

Kundtjänst: +1-800-245-9265 eller +1-408-963-4550

Måndag - fredag, 08.00 - 17.00 (PST, USA)

www.zircon.com • info@zircon.com

DeepScan, SpotLite, StudSensor, WireWarning och

Zircon är varumärken eller registrerade varumärken

som tillhör Zircon Corporation.

2 Skanning modus:

• StudScan lokaliserer kantene av en stender

(tre og metall) opp til 19 mm dyp.

• DeepScan™ lokaliserer kantene på stenderen opp til

38 mm dyp

WireWarning™ Detection registrerer automatisk

og varsler for strømførende uisolerte (vekselstrøm)

ledninger opp til 50 mm dybde i begge modusene.

Når AC spenning oppdages, vises WireWarning™

Detection-indikatoren på displayet.

INNSTALER 9-VOLTS BATTERI

Bruk alltid et nytt 9V alkalisk batteri

med minst 3 år best før dato.

Tilpass batterieretningen til bildet

inne i batterirommet.

ADVARSEL Ikke stole utelukkende på verktøyet

for å finne elementer bak en

overflate. Bruk annen informasjon til å lokalisere

elementer før du gjør inngrep i overflaten,

inkludert byggeplaner, synlige inngangspunkter

for rør og ledningsføring i vegger som i kjelleren,

og standard Stender avstander.

START SKANNEEN

Flytt bryteren til ønsket modus: StudScan eller

DeepScan™.

For å aktivere verktøyet, trykk og hold

nede Strømknappen. Hvis knappen ikke trykkes

og holdes, slåes enheten av.

WIREWARNING

™

-DETEKTION

Zircon® WireWarning™ Detection-

funksjonen fungerer kontinuerlig

i begge modusene.

Når strømførende AC er funnet,

vil WireWarning™ Detection

indikatoren lyse. Hvis skanningen

begynner over en strømførende AC,

blinker indikatoren kontinuerlig.

( )Figur F

Bruk ekstrem varsomhet under disse omstendighetene,

eller når det er stømførende AC tilstede.

ADVARSEL

VERKTØYET VIL IKKE FINNE

STRØMFØRENDE LEDNINGER SOM

ER DYPERE EN 50 mm AV DET SCANNEDE OMRÅDET,

I BETONG, BAK EN GIPSVEGG ELLER VEGG SOM ER

METTALISK, ELLER HVIS DET ER FUKT I VEGGEN

ELLER PÅ DET SKANNEDE OMRÅDET.

ARBEIDE MED ANDRE MATERIALER

Tapet Dette verktøyet fungerer normalt på vegger

dekket av tapeter eller tekstiler, med mindre materialene

er metallfolie, inneholder metallfibre, eller er fortsatt våte

etter påføring. Bakgrunn kan trenge å tørke i flere uker

etter påføring.

Nymalte vegger Maling kan ta en uke eller lenger å

tørke etter påføring.

Gips På grunn av uregelmessigheter i gipstykkelse,

anbefales dette verktøyet ikke for bruk på gips.

Strukturerte vegger eller akustiske tak Når du

skanner tak eller en vegg med en ujevn overflate,

legger du en tynn papplate på overflaten som skal skannes.

Dette verktøyet kan ikke skanne etter stendere og bjelker

gjennom tepper og polstring.

Tregulv, bjelkelag eller gips over kryssfiner kledning

Bruk DeepScan™ modus og beveg instrumentet sakte.

Instrumentet kan ikke søke etter tre stendere og bjelkelag

gjennom teppe og polstring.

MERK: Følsomhet og nøyaktighet kan

variere avhengig av skanningsmiljøforholdene,

for eksempel mineralinnhold, fuktighet,

tekstur og konsistens av veggmaterialene.

FINNE EN STENDER

Verktøyet registrerer tetthets forskjeller for å lokalisere

kantene av tre og metall stendere opp til 19 mm

bak den skannede overflaten i

StudScan Mode.

Nøyaktigheten av posisjonen til

en stender funnet er vanligvis

innenfor 3 mm.

For best resultat, hold verktøyet

som vist ( ) og flytt verktøyet Figur A

sakte over flatene du skanner.

Ta ikke på overflaten under

kalibrering eller skanning.

1. Hold verktøyet flatt

mot veggen, og trykk deretter

på og hold nede Strømknappen.

I løpet av 1 – 2 sekunder vil

enheten kalibrere, og det

grønne READY-lyset lyser.

IKKE FLYTT VERKTØYET

MENS DET KALIBRERING.

2. Mens du holder nede Power-

knappen, skyver du verktøyet sakte

langs veggen. (Figur B)

Når verktøyet når kanten av

stenderen, lyser rødt EDGE-lyset,

SpotLite™-pekeren lyser, og en jevn

tone høres. Merk stedet. (Figur C)

3. Uten å slippe av / på-knappen,

fortsett skanneretningen til

rødt EDGE-lyset og SpotLite™-

pekeren slår av og deretter

reverser retningen. (Figur D)

4. Skyv verktøyet til den andre

kanten på stenderen er oppdaget

og merk dette også. (Figur E)

Midtpunktet av stenderen er

midtpunktet mellom de to merkene.

DEEPSCAN™ MODUS

DeepScan™ Mode vil oppdage stendere opptil 38 mm dyp

eller to ganger dybden på StudScan.

For å skanne dypt liggende stendere, eller for å bruke på

tykkere vegger:

1. Sett bryter til DeepScan™.

2. Repeter trinn 1 – 5 under FINN EN STENDER.

OVER STENDER ADVARSEL

Hvis skanning begynner direkte over en stender,

vil verktøyet avgi et kontinuerlig signal.

Hvis dette skjek, starter du skanningen på et annet sted.

ADVARSEL IKKE ANTA AT DET ER LEDNINGER

SOM IKKE ER STRØMFØRENDE

I VEGGEN. IKKE GJØR NOE SOM ER FARLIG HVIS

VEGGEN HAR STRØMFØRENDE LEDNINGER.

SLÅ ALLTID AV DET ELEKTRISKE, GASS OG

VANNFORSYNINGER FØR DU GJØR INNGREP

I EN OVERFLATE. MANGEL PÅ Å FØLGE

DISSE INSTRUKSJONENE KAN RESULTERE I

ELEKTRISKE STØT, BRANN OG/ELLER ALVORLIG

SKADE PÅ EIENDOM.

Elektriske ledninger og rør Avhengig av hvor nær

ledningen eller rørene er til veggoverflaten, kan verktøyet

oppdage dem på samme måte som stendere.

Forsiktig bør alltid brukes ved spikring, kutting eller boring

i vegger, gulv og tak som kan inneholde disse elementene.

Stendere og bjelker har en normal avstand på

40 eller 60 cm fra hverandre på midten. Og er

38 mm brede. Objekter som er tettere plassert eller

har forskjellige bredder, kan være noe annet enn en

stender eller bjelke

Instrumentet kan skanne effektivt gjennom de fleste

plate materialer, som:

• Tregulv (I DeepScan™ Modus)

• Linoleum på treverk

• Gipsvegg over kryssfiner kledning

• Vegger med tapet (hvis tørr)

• Tak med struktur med ujevn tykkelse (legg en tynn papp

bit I taket og skann over for å unngå skade på tekstur)

Det er laget for bruk med: ikke

• Keramiske fliser, skifer, granitt, marmor og

andre steinflater

• Tepper og polstring

• Tapeter med metall fibere

• Nymalte vegger som fortsatt er fuktige. Disse kan bruke

en uke eller flere på å tørke

• Gips vegger

• Folie dekket isolasjon

• Glass eller noe annet tett materiale

• Baderoms inventar som badekar og dusjer

• Overflater tykkere enn 38 mm

StudSensor

™

40L

Kant stendersøker

Besøk se.zircon.com for de

nyeste instruksjoner.

Spotlite™ Pointer

markeringslampe

Stender kant.

Batterideksel

WireWarning™

Detection indikator

Ergonomisk Gummi Grep

Power knapp

Rødt EDGE lys

Grønt Ready lys

Figur F

Modusvelgerbryter

DeepScan™

mode

indikator

StudScan mode indikator

Figur D

Figur C

Figur B

Figur A

Figur E

FEILSØKING OG TIPS

SITUATION LØSNINGSANSYNLIG ÅRSAK

Alle displayelementer slås

på samtidig, og verktøyet

piper kontinuerlig.

Verktøyet er ikke flatt mot veggen.

• Hold verktøyet med tommel på den ene siden og fingeren på den andre siden. Ikke rør overflaten

som blir skannet eller skannehode på verktøyet.

• Flytt verktøyet rett opp og ned, parallelt med stendere. Ikke roter verktøyet.

Verktøy vippes eller løftes under skanning.

• Når du skanner en ujevn overflate, legger du en tynn papp på overflaten som skal skannes,

og skanner over pappen i DeepScan

™

-modus.

• Flytt modusvelgerbryter for å gå inn i DeepScan

™

-modus.

Skanneoverflaten er for tett eller for våt,

slik at verktøyet kan fungere

Hvis verktøyet brukes på en overflate som nylig ble malt eller tapetsert, la det tørke og prøv

å skanne igjen.

Power knappen er holdt inne før verktøyet

er plassert på veggen.

Plasser verktøyet på veggen, trykk deretter på Power-knappen, og vent til at verktøyet skal kalibrere

før du skanner.

Klarer ikke oppdage stender

I ScanMode - den øverste

EDGE-pilen lyser ikke.

Veggen er for tykk eller tett. • Bytt til DeepScan

™

Mode for å finne stenderen.

• Bruk topp EDGE-pilen som indikasjon på stenderkanten.

Det grønne READY-lyset

lyser, men ingenting skjer

når man skanner.

Verktøyet er ikke flatt mot veggen. Hold verktøyet slik at putene på baksiden har full kontakt med overflaten.

Kalibreringen kan p3-ha skjedd over en

stender I DeepScan

™

Mode. Rekalibrere i et annet område, og fortsett deretter skanningen.

Klarer ikke finne stenderen

I DeepScan

™

modus.

Kalibreringen kan p3-ha skjedd over

en stender.

Flytt enheten til et annet område, og skann deretter på nytt. Pass også på at verktøyet holdes mot

veggen som vist på illustrasjonene.

Verktøyet oppdager gjenstander

uten stendere eller finner flere

stendere enn det som burde

være der.

Elektrisk ledning og metall- eller plastrør

kan være nær eller berøre baksiden

av veggen.

Kontroller at stenderene er like innbyrdes fordelt på hver side ved 30, 40 eller 60 cm, eller kontroller

stender på steder rett over eller under det første skanneområdet. Stendere vil løpe rett opp og ned,

fra gulv til tak, mens rør kan endre retning. Standard stendere måler ca 38 mm mellom kantene.

Noe større eller mindre er sannsynligvis ikke en stender (med mindre det er i nærhten av dører

eller vindu).

Området for volt deteksjon

er for stort.

Spenningsdeteksjon kan spres på gips med

så mye som 30 cm på hver side

av ledningen.

Begrens skanningen: Slå av verktøyet. Slå på igjen på kanten av hvor ledningen ble oppdaget. 1. 2.

3. Gjenta skanningen.

Elektriske ledninger mistenktes,

men WireWarning

™

Detection

varsler ikke.

Ledninger er skjermet av en metallrør,

flettetråd eller metallisk veggkledning.

Hvis det finnes en strømbryter, må du slå den på mens du skanner, men slå av strømmen når du arbeider

nær ledningene. Bruk ekstra forsiktighet dersom området har kryssfinér, massivt tre bak

gipsvegg eller vegger som er tykkere enn normalt.

Ledninger dypere enn 50 mm fra

overflaten kan ikke oppdages. Se over.

Ledninger er kanskje ikke strømførende. Sett inn en lampe I kontakten for og teste om det er strøm I ledningene eller ikke.

FØR DU BEGYNNER

ZIRCON® STENDERSØKERE ARBEIDER MED Å FINNE FORSKJELLIGE TETTHETER I VEGGEN. ANDRE OBJEKTER KAN

BLI FUNNET, SPESIELLT HVIS DE ER VELDIG NÆRE VEGGEN. IKKE REGN MED AT DER ER EN STENDER FINNER.

- Bruk alltid et nytt 9V alkalisk batteri med minst 3 år best før dato. Tilpass batterieretningen til bildet inne i batterirommet.

- Ikke stol utelukkende på verktøyet for å finne gjenstander bak en overflate. Bruk annen informasjon til å lokalisere

elementer før du trer inn i overflaten, inkludert byggeplaner, synlige inngangspunkter for rør og ledningsføring i vegger

som i kjelleren, og standar mål for stendere.

- Start alltid skanningen i StudScan-mode som skanner gjennom overflater opp til 19 mm dyp. Skanning i DeepScan™-mode

kan oppdage en gjenstand bak veggen som kanskje ikke er en stender.

- Skann alltid etter stendere på flere forskjellige høyder på veggen og merk plasseringen av hvert mål som er indikert

av Stendersøkeren. Dette kalles "kartlegging av veggen." Rør og andre gjenstander vil sannsynligvis ikke gi konsekvent

avlesning fra gulv til tak, som en stender vil gjøre.

- Lesinger skal alltid være konsistente og repeterbare.

- Zircon®

stendersøker er kun anbefalt til innendørs bruk.

- Stedere løper normalt fra gulv til tak, unntatt over og under vinduer, og over dører.

- Andre gjenstander som vanligvis finnes i vegger, gulv eller tak er vannrør, gasledninger og elektriske ledninger.

- Følsomhet og nøyaktighet kan variere avhengig av skanningsmiljøforhold som mineralinnhold, fuktighet, tekstur og

konsistens av veggmaterialene.

- Slå alltid av strømmen når du arbeider i nærheten av elektriske ledninger.

- Avhengig av nærheten til elektriske ledninger eller rør til veggoverflaten, kan verktøyet oppdage dem på samme måte

som stendere. Forsiktighet bør alltid brukes ved spikring, kutting eller boring i vegger, gulv og tak som kan inneholde

disse elementene.

- Stendere og bjelker har en normalt 40 eller 60 cm avstand imellom seg (60 cm er standard i Norge). Stenderne er normalt

38 mm i bredde og kan være avskilt av brannstoppere. Alt tettere enn dette eller en annen bredde på stenderen, kan være

noe annet enn en stender eller bjelke.

BEGRENSET TO ÅRS GARANTI

Zircon Corporation (“Zircon”) garanterer den

opprinnelige kjøperen (eller den originale brukeren

ved gave) at dette produktet vil være fri for mangler

i materialer og utførelse i to år fra kjøpsdato.

Denne garantien er begrenset til produktets

elektroniske kretsløp, og ekskluderer spesifikt

forbruksdeler, inkludert batterier og programvare,

selv om de følger med produktet. Mangler forårsaket

av misbruk, modifikasjoner, håndtering som er i strid

med disse instruksjonene, annen urimelig bruk eller

forsømmelse dekkes ikke av denne garantien. Intet

ansvar aksepteres under denne begrensede garantien

for normal slitasje og mindre defekter som ikke

forringer produktets funksjon.

Denne begrensede garantien er i tillegg til de

lovbestemte rettighetene som kjøperen har rett til,

og som ikke er ekskludert av denne garantien, i den

grad en slik utelukkelse er tillatt i loven.

ZIRCON ER IKKE ANSVARLIG FOR TAP SOM IKKE

ER FORUTSIKTBAR SOM FØLGE AV BESITTELSE,

BRUK ELLER FEIL AV DETTE PRODUKTET.

Defekte produkter som er innenfor garantien og som

returneres til kjøpsstedet med originalt kjøpsbevis,

vil bli erstattet eller kjøpesummen tilbakebetalt

etter forhandlerens valg. Denne begrensede garantien

gjelder bare produkter som er kjøpt i Det europeiske

økonomiske samarbeidsområdet og Storbritannia.

For garantier som gjelder Zircon produkter

kjøpt i andre geografiske områder,

se www.zircon.com/warranty-registration.

For spørsmål om denne garantien eller Zircon-

produkter, kontakt:

Kundeservice: +1-800-245-9265 eller +1-408-963-4550

Mandag – fredag, 8:00 a.m. til 5:00 p.m. PST

www.zircon.com • info@zircon.com

DeepScan, SpotLite, StudSensor, WireWarning,

og Zircon er varemerker eller registrert varemerker

som tilhører Zircon Corporation.

Specyfikacje produktu

Marka:	Zircon
Kategoria:	detektor
Model:	StudSensor L40

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Zircon StudSensor L40, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje detektor Zircon

Zircon L350 OneStep Instrukcja

23 Września 2024

Zircon StudSensor L40 Instrukcja

23 Września 2024

Zircon 70 OneStep Instrukcja

23 Września 2024

Instrukcje detektor

Najnowsze instrukcje dla detektor

K40 Platinum200 Expert Instrukcja

9 Października 2024

K40 Platinum360 Expert Instrukcja

9 Października 2024

K40 RL200di Instrukcja

9 Października 2024

Noyafa NF-820 Instrukcja

8 Października 2024

STI BIO-7505 Instrukcja

8 Października 2024

Soler & Palau CPTA Instrukcja

8 Października 2024

ORNO OR-DC-633 Instrukcja

8 Października 2024

STI -8201-W Instrukcja

8 Października 2024

STI -9623 Instrukcja

8 Października 2024

STI -9620 Instrukcja

8 Października 2024
