Strona 1/4
®
© 2018 XANTECH® is a registered trademark of Nortek Security & Control. 10019377 REV-A010019377 REV-A0

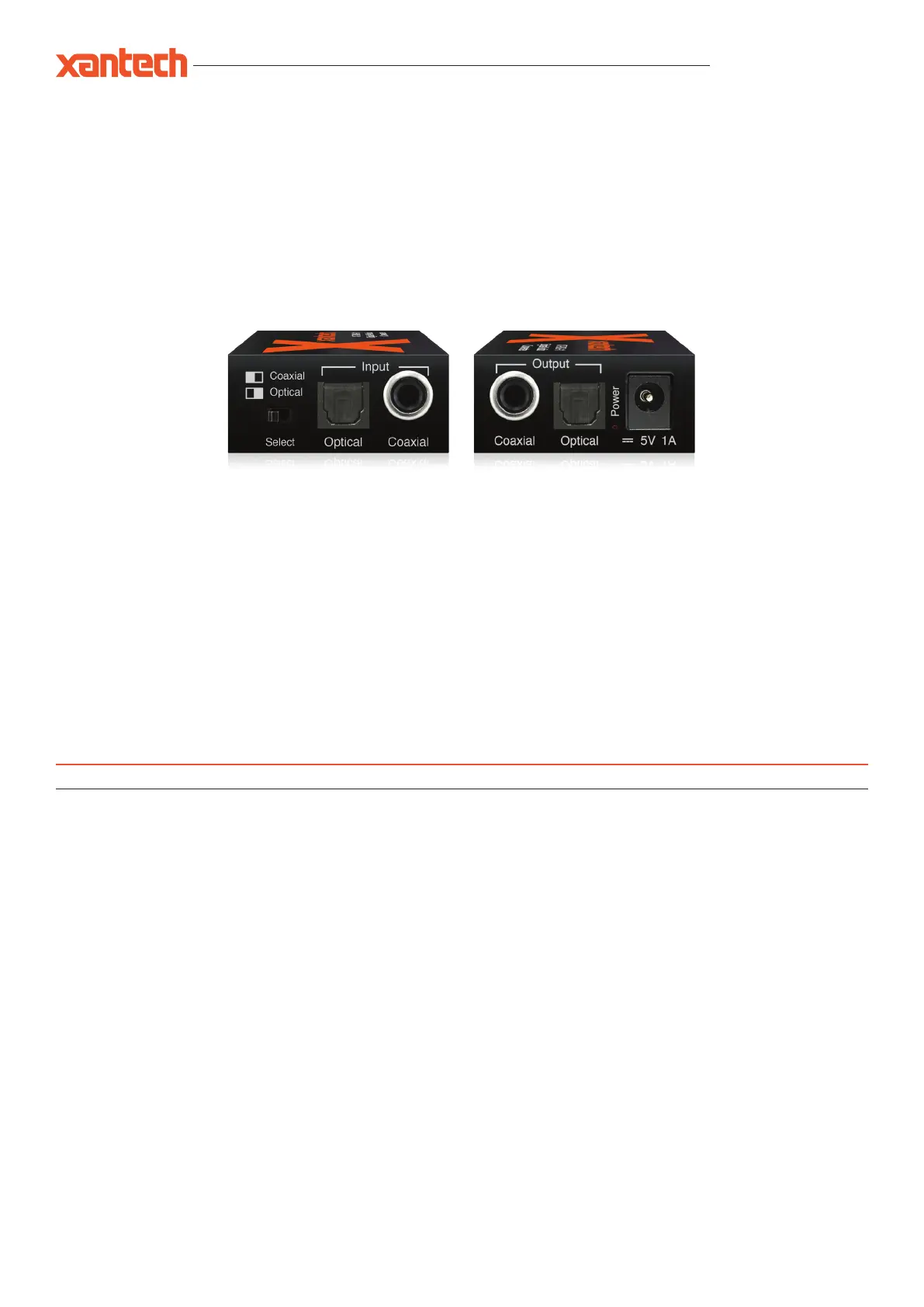

XT-DIG-11 USER MANUAL
User Manual
XT-DIG-11
The Xantech XT-DIG-11 is designed to convert coaxial or optical digital audio signals from one signal type to another. The outputs are simultaneous
so audio can be distributed to multiple locations. The XT-DIG-11 supports 192kHz sample rates for enhanced sound reproduction. This provides the
perfect cost effective solution when connecting a source with only optical audio outputs to a device that has only coaxial digital inputs or vice versa.
Introduction
Key Features
• Converts optical audio to coaxial digital audio or vise versa
• Both optical and coaxial digital outputs work concurrently regardless of input type selected
• Supports sample rates 32 kHz, 44.1 kHz, 48 kHz, 96 kHz and 192 kHz, up to 24-bit resolution
• Plug-and-play
• Small compact size
© 2018 XANTECH® is a registered trademark of Nortek Security & Control.
www.xantech.com
®
XT-DIG-11 USER MANUAL
Panel Description
Package Contents:
Specifications:
• 1x XT-DIG-11
• 1x 5V/1A DC power supply
• 1x Quick reference guide
Audio Input Connectors: 1x Optical digital & 1x Coaxial RCA (SPDIF)
Audio Output Connectors: 1x Optical digital & 1x Coaxial RCA (SPDIF)
Casing Dimensions (W x H x D): 59mm x 48mm x 23mm
Dimensions Including Connections (W x H x D): 59mm x 63mm x 23mm
Shipping Weight: 0.3kg
Operating Temperature: 32°F to 104°F (0°C to 40°C)
Storage Temperature: -4°F to 140°F (-20°C to 60°C)
Power Supply: 5V/1A DC
NOTE: Specifications are subject to change without notice.
Front Panel
Audio input selector switch to select between optical
or coaxial digital input
Optical digital input
Coaxial digital input
Coaxial digital output
Optical digital output
Power port – Use supplied 5V / 1amp DC adaptor
Rear Panel
1
2
3
4
5
6
4 5 61 32
Maintenance:
Clean this unit with a soft, dry cloth. Never use alcohol, paint thinner or benzene to clean this unit.
Do not substitute or use any other power supply other than the enclosed unit, or a Xantech approved replacement.
Do not disassemble the unit for any reason. Doing so will void the manufacturer’s warranty.
Optical
Select Optical Coaxial
Input
Coaxial
Power
Optical
Output
Coaxial 5V 1A
®
© 2018 XANTECH® is a registered trademark of Nortek Security & Control. 10019377 REV-A0
XT-DIG-11 USER MANUAL
Optical Digital
Coaxial Digital
Speaker bl Ca e
1 SOURCE
*Switch set to optical
Select
Example Schematic
XT-DIG-11
Optical
Select Optical Coaxial
Input
Coaxial
Power
Optical
Output
Coaxial 5V 1A
© 2018 XANTECH® is a registered trademark of Nortek Security & Control. 10019377 REV-A0
