FR EN DE NL 5141122A
SMOOVE LIGHTING io
Ref. : 1822651A
INTRODUCTION
Le Smoove Lighting io est un point de commande mural
radio sans fil qui permet de contrôler des récepteurs
lumière io ON/OFF (ON/OFF Plug io inclus) ou un récepteur
IZYMO dimmer receiver io.
GÉNÉRALITÉS
Lire attentivement cette notice d’installation et les consignes
de sécurité avant de commencer l’installation de ce produit
Somfy. Suivre précisément chacune des instructions données et
conserver cette notice aussi longtemps que le produit. Avant toute
installation, vérifier la compatibilité de ce produit Somfy avec les
équipements et accessoires associés.
Cette notice décrit l’installation et l’utilisation de ce produit. Toute
installation ou utilisation hors du domaine d’application défini par
Somfy est non conforme. Elle entraînerait, comme tout irrespect
des instructions figurant dans cette notice, l’exclusion de la
responsabilité et de la garantie Somfy.
Somfy ne peut être tenu responsable des changements de normes
et standards intervenus après la publication de cette notice.
CONSIGNES GÉNÉRALES DE SÉCURITÉ
Ce produit n’est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de ce produit.
CONSIGNES SPÉCIFIQUES DE SÉCURITÉ
• Ne pas exposer le Smoove Lighting io à des chocs ou des
chutes, à des matières inflammables ou à une source de
chaleur, à l’humidité, à des projections de liquide, ne pas
l’immerger.
• Ne pas jeter au feu.
• Ne pas tenter de le réparer.
• Ne pas utiliser de produits abrasifs ni de solvants pour le
nettoyer.
• Ne pas avaler la pile. En cas d’ingestion, la pile peut causer
des brûlures chimiques en à peine 2 heures et peut causer la
mort. Si cela se produit, appelez immédiatement un médecin.
CONDITIONS D’UTILISATION
Ne pas utiliser ce produit à l’extérieur. La portée radio est limitée
par les normes de régulation des appareils radio. La portée
du Smoove Lighting io dépend fortement de l’environnement
d’usage : perturbations possibles par gros appareillage électrique
à proximité de l’installation, type de matériau utilisé dans les
murs et cloisons du site (surfaces métalliques, etc.). L’utilisation
d’appareils radio (par exemple un casque radio hi-fi) utilisant la
même fréquence radio peut réduire les performances du produit.
CONFORMITÉ
Par la présente Somfy déclare que l’équipement
radio couvert par ces instructions est conforme
aux exigences de la Directive Radio 2014/53/UE et aux
autres exigences essentielles des Directives Européennes
applicables.
Le texte complet de la déclaration UE de conformité est
disponible sur www.somfy.com/ce.
GARANTIE
• Ce produit est garanti 3 ans à compter de sa date
d’achat.
I- CONTENU ET DESCRIPTION
Figure A
Quantité Désignation Repère
1 aPlaque de fixation
1 bCadre blanc
1 cSmoove Lighting io
Figure B
Désignation Repère
LED de confirmation d’appui sur la touche
sensitive ou sur le bouton ON/OFF
d
Touche sensitive e
LED Pile faible f
Bouton PROG g
Bouton ON/OFF h
Bouton MODE i
LED 1 et 2 de sélection de mode j
II- CONFIGURATION
Association du Smoove Lighting io
avec un récepteur io non équipé d’un point de commande
1- Consulter la notice du récepteur lumière pour le mettre
en mode association.
2- Appuyer brièvement sur la touche PROG du Smoove
Lighting io. Le récepteur effectue un feedback
lumineux. Le Smoove Lighting io et le récepteur sont
associés.
avec un récepteur io équipé d’un point de commande
1- Appuyer 2s sur le bouton PROG de l’émetteur io déjà
associé. Le récepteur effectue un feedback lumineux.
2- Appuyer brièvement sur la touche PROG du Smoove
Lighting io. Le récepteur effectue un feedback
lumineux. Le Smoove Lighting io et le récepteur sont
appairés.
Suppression du Smoove Lighting io d’un récepteur io
équipé d’un point de commande
La procédure est la même que pour l‘association du
Smoove Lighting io avec un récepteur io équipé d’un point
de commande.
Activation/désactivation de la touche sensitive
Le bouton ON/OFF (h) permet d’activer ou de désactiver la
touche sensitive (e) selon le descriptif ci-après, cependant
le bouton PROG reste actif :
ON = activation de la
touche sensitive
Appuyer sur la touche ON/
OFF jusqu’à ce que la LED
(d) s’allume puis s’éteigne
OFF = désactivation de la
touche sensitive
Appuyer sur la touche ON/
OFF jusqu’à ce que la LED
(d) clignote plusieurs fois
puis s’éteigne
Pour éviter une consommation inutile de la pile, il est
recommandé de désactiver la touche sensitive lorsque le
Smoove Lighting io n’est pas utilisé.
Le Smoove Lighting io n’a pas de retour d’information
sonore.
III- UTILISATION
Présentation des modes d’utilisation :
Mode 1 (par défaut) : ON/OFF
Contrôler un ou plusieurs récepteurs lumière io (ON/OFF
ou Variation) en pilotage ON/OFF uniquement.
Mode 2 : Variation
Contrôler un récepteur IZYMO dimmer receiver io
NB : Somfy préconise d’associer un seul récepteur IZYMO
dimmer receiver io pour un fonctionnement optimal.
Type d’appui
sur la touche
sensitive
Mode 1 Mode 2
Appui court -Éteint
-Allume et/
ou allume à
la dernière
valeur
d’intensité
lumineuse
-Éteint
-Allume à
la dernière
valeur
d’intensité
lumineuse
Appui long Allume toutes les
lumières à 100%
Varie l’intensité
lumineuse
Sélection du mode d’utilisation
Figure C
À chaque appui sur le bouton MODE, le numéro de mode
associé s’allume.
IV- INSTALLATION
Figure D
Contrôler la portée radio avant de fixer le Smoove
Lighting io.
Figure E
1- Fixer la plaque de fixation à l’aide de vis.
2- Clipper le cadre sur la plaque de fixation (encoche vers
le bas).
3- Clipper le module du Smoove Lighting io sur
l’ensemble.
V- PILE
Pile faible
Dans ce cas, la LED “Pile faible” (f) s’allume à chaque
appui sur la zone sensitive. Vous disposez alors d’environ
2 semaines pour la remplacer.
Remplacement de la pile
Risque d’explosion si la pile est remplacée par un type
incorrect.
Figure F
1- Déclipper le cadre blanc avec le Smoove Lighting io.
2- Pousser la pile usagée hors de son logement avec un
objet fin.
3- Insérer une pile aux caractéristiques identiques, la face
marquée du plus (+) visible.
4- Pousser la pile au fond de son logement.
5- Re-clipper le cadre blanc et le Smoove Lighting io sur
la plaque de fixation.
VI- FAQ
Constats Causes
possibles
Solutions
L’appui long
pour faire de
la variation
ne fonctionne
pas.
Le Smoove
Lighting io est
en Mode 1.
Suivre le
processus
«Sélection
du mode
d’utilisation»
pour atteindre le
mode 2.
Le récepteur
variation n’est
pas compatible.
Utiliser un
récepteur IZYMO
dimmer receiver
io.
L’appui long
pour allumer
toutes les
lumières ne
fonctionne
pas.
Le Smoove
Lighting io est
en Mode 2.
Suivre le
processus
«Sélection
du mode
d’utilisation»
pour atteindre le
mode 1.
L’appui sur
la touche
sensitive
n’engendre
aucune
réaction des
équipements.
La touche
sensitive est
désactivée.
Suivre le
processus
«Activation/
désactivation de la
touche sensitive».
Le Smoove
Lighting io
n’est pas
associé au(x)
récepteurs(s).
Recommencer
le processus
«Association du
Smoove Lighting
io avec un
récepteur io».
La pile est
faible.
Remplacer la pile.
La réception
radio est
altérée par des
équipements
radio externes.
Arrêter les
appareils radio
aux alentours
OU déplacer le
Smoove Lighting
io.
VII- RECYCLAGE
• Nous nous soucions de notre environnement.
Ne jetez pas l’appareil avec les ordures
ménagères. Donnez-le à un point de collecte
approuvé pour le recyclage.
• Veillez à séparer la pile des autres types de déchets
et à la recycler via votre système local de collecte.
VIII- DONNÉES TECHNIQUES
Alimentation 1 pile 3 V
type CR2430 (incluse)
Autonomie de la pile De 2,5 ans (18 actions/jour) à
3 ans (6 actions/jour)
Indice de protection IP 30
Dimensions du cadre
blanc (b) 80 x 80 x 10 mm
Dimensions du
Smoove Lighting io (c) 50 x 50 x 10 mm
Bande de fréquence et
puissance apparente
rayonnée
868,700MHz - 869,200MHz
e.r.p. < 25 mW
Portée (champ libre) 50 m
Portée (en intérieur) 15 m
Température
d’utilisation 0°C à + 55°C
Humidité 85 % HR à 25°C
FR EN DE NL
INTRODUCTION
io Smoove Lighting is a wall-mounted wireless radio
control point enabling the user to control io ON/OFF
lighting receivers (io ON/OFF plug included) or an io IZYMO
dimmer receiver.
GENERAL INFORMATION
Read this installation guide and the safety instructions carefully
before installing this Somfy product. All the instructions given
must be followed closely and this guide must be stored in a
safe place throughout the service life of your product. Before
installation, check that this Somfy product is compatible with the
associated equipment and accessories.
These instructions describe the installation and use of this
product. Any installation or use outside the field of application
specified by Somfy is forbidden. This invalidates the warranty and
discharges Somfy of all liability, as does any failure to comply
with the instructions given herein.
Somfy cannot be held responsible for changes to norms or
standards occurring aer the publication of these instructions.
GENERAL SAFETY INSTRUCTIONS
This product is not designed to be used by persons (including children)
with reduced physical, sensory or mental capacities, or persons
lacking in experience or knowledge, unless they have received, from
a person responsible for their safety, monitoring or prior instruction
regarding the use of the product.
SPECIFIC SAFETY ADVICE
• Do not knock or drop io Smoove Lighting, expose it to
flammable materials or sources of heat or moisture, or
splash or immerse it.
• Do not throw onto a fire.
• Do not attempt to repair it.
• Do not use abrasive products or solvents to clean it.
• Do not swallow the battery. If swallowed, the battery can
cause chemical burns in only 2 hours and may be fatal. If
swallowed, call a doctor immediately.
OPERATING CONDITIONS
Do not use this product outdoors. The radio range is limited
by radio appliance control standards. The range of io Smoove
Lighting is heavily dependent on the environment in which it is
used: interference may be caused by having large-scale electrical
equipment near the installation and by the type of material used
in the walls and partitions (metallic surfaces).The use of radio
appliances (e.g. a set of Hi-Fi radio headphones) operating on
the same radio frequency might be detrimental to the product’s
performance.
CONFORMITY
Somfy hereby declares that the radio equipment
covered by these instructions is in compliance with
the requirements of Radio Directive 2014/53/EU and the
other essential requirements of the applicable European
directives.
The full text of the EU declaration of conformity is available
at www.somfy.com/ce.
WARRANTY
• This product is guaranteed for 3 years from the date
of purchase.
I- CONTENT AND DESCRIPTION
Figure A
Quantity Description Mark
1 aMounting plate
1 White frame b
1 cio Smoove Lighting
Figure B
Description Mark
LED confirming activation of the touch-
sensitive pad button or the ON/OFF button
d
Touch-sensitive pad e
Low battery LED f
PROG button g
ON/OFF button h
MODE button i
Mode selection LED 1 and 2 j
II- CONFIGURATION
Pairing io Smoove Lighting
with an io receiver not equipped with a control point
1- To activate pairing mode, consult the lighting receiver
instructions.
2- Press briefly on the io Smoove Lighting PROG button.
The receiver provides a light feedback. The io Smoove
Lighting and the receiver are paired.
with an io receiver equipped with a control point
1- Press the PROG button on the io transmitter already
paired for 2 seconds. The receiver provides a light
feedback.
2- Press briefly on the io Smoove Lighting PROG button.
The receiver performs a light feedback. The io Smoove
Lighting and the receiver are paired.
Deleting io Smoove Lighting from an io receiver
equipped with a control point
The procedure is the same as for pairing the io Smoove
Lighting with an io receiver equipped with a control point.
Activating/deactivating the touch-sensitive pad
The ON/OFF (h) button activates or deactivates the touch-
sensitive pad (e) as described below. However, the PROG
button remains active:
ON = activation of the
touch-sensitive pad
Press the ON/OFF button
until the LED (d) lights up
then goes out
OFF = deactivation of the
touch-sensitive pad
Press the ON/OFF button
until the LED (d) flashes
several times then goes
out
To avoid using the battery unnecessarily, the touch-
sensitive pad should be deactivated when the io Smoove
Lighting is not being used.
The io Smoove Lighting has no audible information
feedback.
III- OPERATION
Presentation of the operating modes:
Mode 1 (default): ON/OFF
Control one or more io lighting receivers (ON/OFF or
Variation) in ON/OFF control mode only.
Mode 2: Variation
Control an io IZYMO dimmer receiver
NB: Somfy recommends pairing a single io IZYMO dimmer
receiver for optimum operation.
Type of
pressure on the
touch-sensitive
pad
Mode 1 Mode 2
Short press -Off
-Switches
on and/or
switches
on to the
last lighting
intensity value
-Off
-Switches
on to the
last lighting
intensity value
Long press Switches all
lights on at 100%
Varies the light
intensity.
Selecting the operating mode
Figure C
Each time the MODE button is pressed, the relative mode
number is activated.
IV- INSTALLATION
Figure D
Check the radio range before fitting the io Smoove
Lighting.
Figure E
1- Secure the mounting plate using screws.
2- Clip the frame onto the mounting plate (notch at the
bottom).
3- Clip the io Smoove Lighting module onto the assembly.
V- BATTERY
Low battery
In this case, the “Low battery” LED (f) comes on every time
the sensitive zone is pressed. You have about 2 weeks to
replace the battery.
Replacing the battery
Risk of explosion if the battery is replaced by an
incorrect type.
Figure F
1- Unclip the white frame with the io Smoove Lighting.
2- Push the battery out of its housing using a thin object.
3- Insert a battery with identical specifications, with the
surface marked with a plus (+) visible.
4- Push the battery fully into its housing.
5- Re-clip the white frame and the io Smoove Lighting to
the mounting plate.
VI- FAQ
Observations Possible
causes
Solutions
Activating the
variation by
pressing the
button for a
long time does
not work.
io Smoove
Lighting is in
mode 1.
Follow the
“Selecting the
operating mode”
process to select
mode 2.
The variation
receiver is not
compatible.
Use an io IZYMO
dimmer receiver
Switching all
the lights on
by pressing
the button for
a long time
does not work.
io Smoove
Lighting is in
mode 2.
Follow the
“Selecting the
operating mode”
process to select
mode 1.
Pressing
the touch-
sensitive
pad does not
obtain any
reaction from
the equipment.
The touch-
sensitive pad is
deactivated.
Follow the
“Activating/
deactivating the
touch-sensitive
pad” process.
The io Smoove
Lighting is not
paired with the
receiver(s).
Begin the “Pairing
the io Smoove
Lighting with an
io receiver” again.
The battery is
low.
Replace the
battery.
External radio
equipment
is interfering
with the radio
reception.
Turn off any
nearby radio
appliances OR
move the io
Smoove Lighting.
VII- RECYCLING
• We care about our environment. Do not dispose
of the appliance with the household waste.Take it
to an approved collection point for recycling.
• Please separate the battery from other types of
waste and recycle it via your local collection system.
VIII- TECHNICAL DATA
Power Supply 1 x 3 V battery,
type CR2430 (included)
Battery life
From 2.5 years (18 actions/
day) to 3 years (6 actions/
day)
Degree of protection IP 30
Dimensions of the
white frame (b) 80 x 80 x 10 mm
Dimensions of the io
Smoove Lighting (c) 50 x 50 x 10 mm
Frequency range and
effective radiated
power
868.700MHz - 869.200MHz
e.r.p. < 25 mW
Range (free space) 50 m
Range (indoors) 15 m
Operating temperature 0°C to + 55°C
Humidity 85% HR at 25°C
SOMFY ACTIVITES SA
50, avenue du Nouveau Monde, F-74300 CLUSES
www.somfy.com
Copyright © 2018 SOMFY ACTIVITES SA, Société Anonyme. All rights
reserved. Capital 35.000.000 Euros, RCS Annecy, 303.970.230 -
09/2018.
Les images sont non contractuelles.

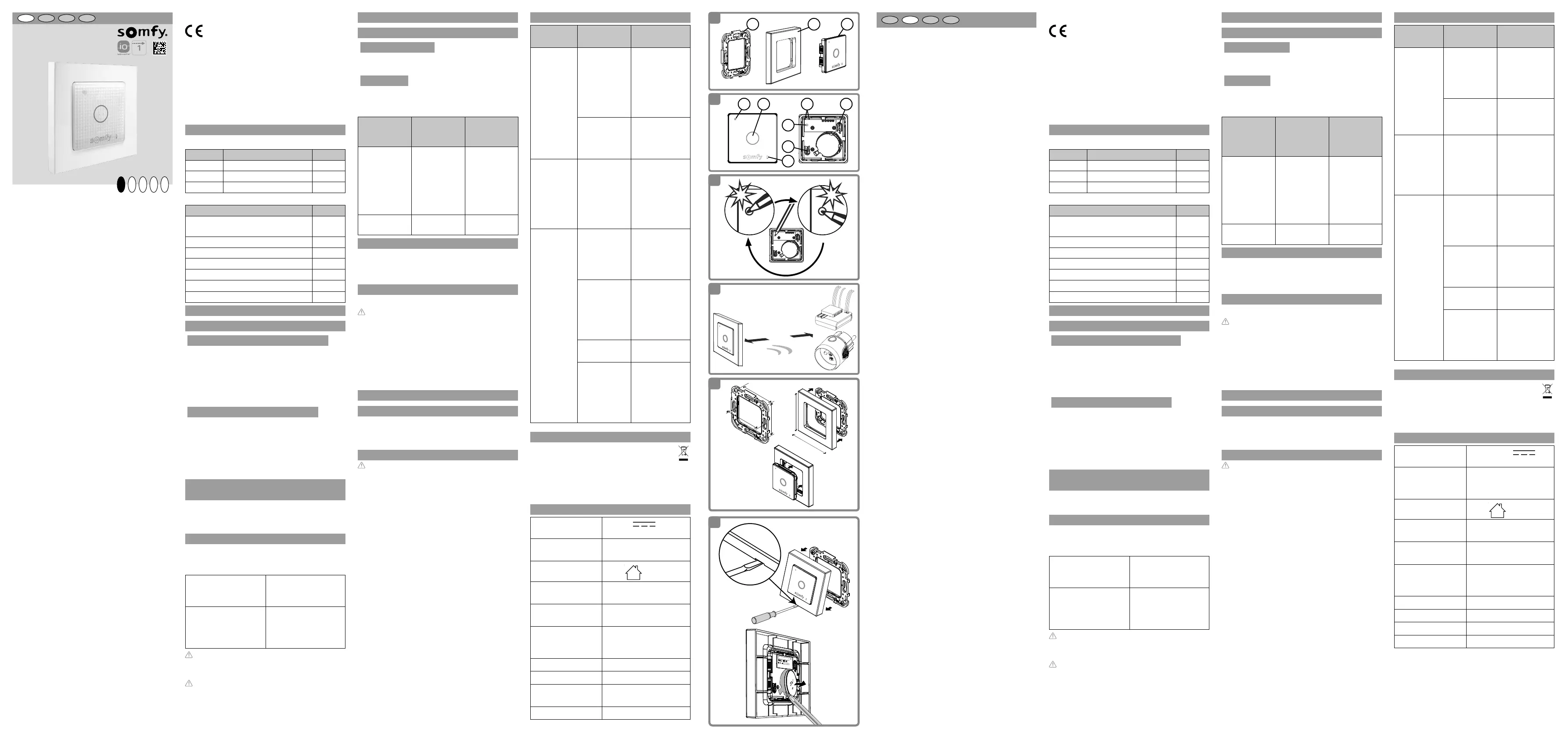

A
B
C
D
E
F
1 2
1
4 3
2 1 2
a b c
f
g
i
d e hj
1 2
15 m
86 95 MH8. z
55 mm
55 mm
60 mm
80 mm
80 mm

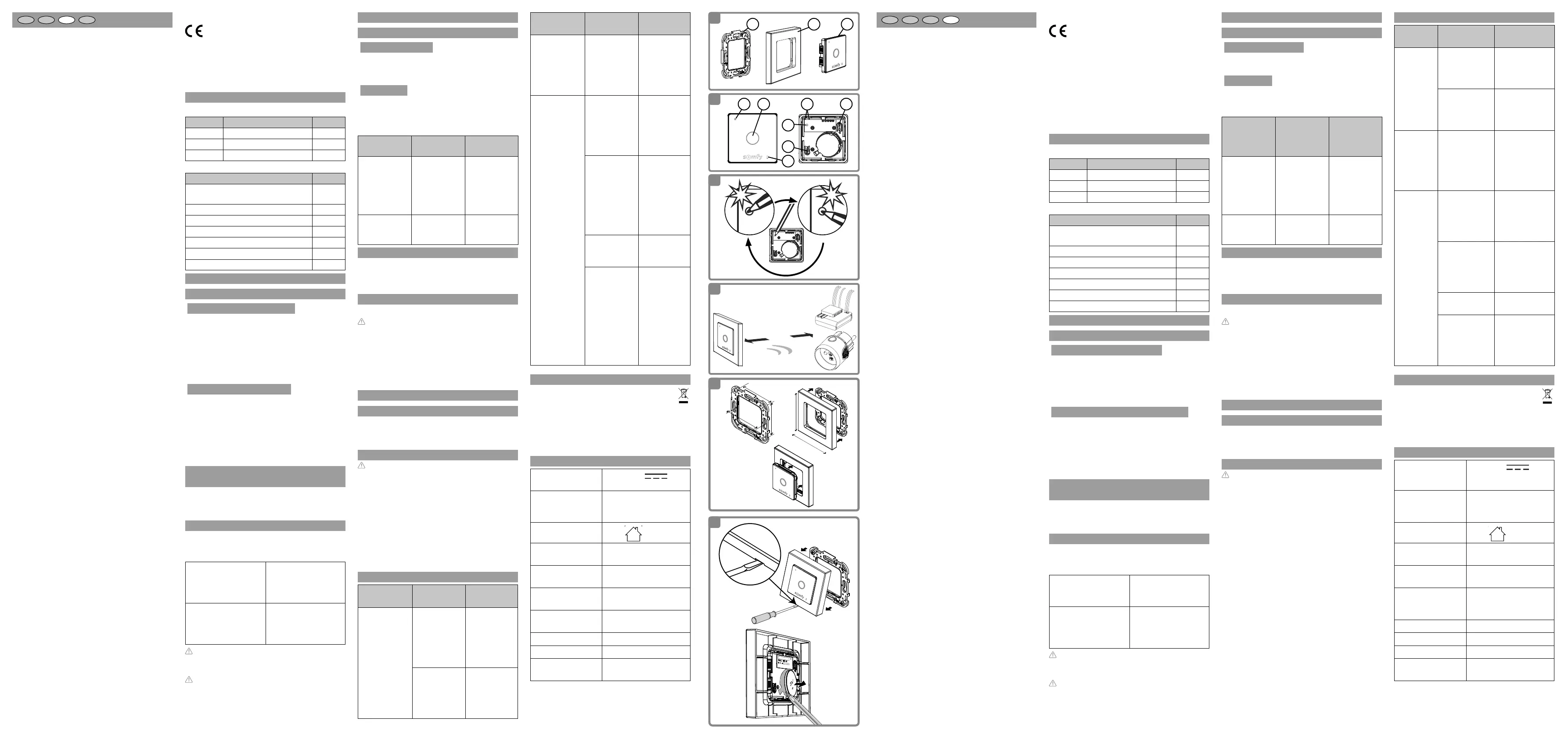

FR EN DE NL
EINLEITUNG
Der Smoove Lighting io ist ein drahtloser Funkwandsender
zur Steuerung von Beleuchtungsempfängern vom Typ
io ON/OFF (einschließlich ON/OFF Plug io) oder von
Empfängern vom Typ IZYMO dimmer receiver io.
ALLGEMEIN
Lesen Sie diese Installationsanleitung und die Sicherheitshinweise
aufmerksam durch, bevor Sie mit der Installation dieses Somfy
Produkts beginnen. Befolgen Sie alle Anweisungen dieser
Anleitung und bewahren Sie diese auf, solange Ihr Produkt in
Betrieb ist. Überprüfen Sie vor der Montage, ob dieses Somfy-
Produkt mit den dazugehörigen Ausrüstungs- und Zubehörteilen
kompatibel ist.
Die Anleitung beschreibt die Montage und Benutzung dieses
Produkts. Jede Installation oder Verwendung, die nicht dem von
Somfy bestimmten Anwendungsbereich entspricht, gilt als nicht
bestimmungsgemäß. Für Schäden und Mängel, die durch nicht
bestimmungsgemäße Verwendung oder Nichtbeachtung der
Anweisungen in dieser Anleitung entstehen, ist die Haung und
Gewährleistung ausgeschlossen.
Somfy kann für Norm- und Standardänderungen, die nach
Veröffentlichung dieser Anleitung vorgenommen wurden, nicht
zur Verantwortung gezogen werden.
ALLGEMEINE SICHERHEITSHINWEISE
Dieses Produkt ist nicht dafür vorgesehen, von Personen (einschl.
Kindern) mit eingeschränkten physischen, sensorischen oder
mentalen Fähigkeiten bzw. ohne ausreichende Erfahrung und
Sachkenntnis benutzt zu werden, ausgenommen sie werden durch
eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder
erhielten zuvor Anweisungen hinsichtlich der Bedienung des
Produkts.
SPEZIFISCHE SICHERHEITSHINWEISE
• Setzen Sie Smoove Lighting io keinen Stößen aus und
lassen Sie das Produkt nicht fallen. Bringen Sie es nicht in
Kontakt mit brennbaren Stoffen, Wärmequellen, Feuchtigkeit
und Spritzwasser. Tauchen Sie es nicht in Flüssigkeiten.
• Werfen Sie es nicht ins Feuer.
• Versuchen Sie nicht, das Gerät zu reparieren.
• Verwenden Sie zur Reinigung des Geräts keine Scheuer-
oder Lösungsmittel.
• Batterien nicht verschlucken. Verschluckte Batterien
können innerhalb von 2 Stunden zu chemischen Verätzungen
mit Todesfolge führen. In diesem Fall umgehend ärztliche
Hilfe suchen.
INSTALLATIONSBEDINGUNGEN
Dieses Produkt darf nicht im Freien verwendet werden. Die
Funkreichweite wird durch die Regulierungsnormen für
Funkgeräte eingeschränkt. Die Reichweite des Smoove Lighting
io hängt stark von den Umgebungsbedingungen ab: Große
stromführende Geräte in der Nähe des Installationsorts oder die
für die Erstellung der Mauern und Wände verwendeten Materialien
(Metallflächen etc.) können zu Störungen führen. Die Verwendung
von Funkgeräten (z.B. eines Hifi-Funkkopfhörers) mit derselben
Frequenz kann die Leistungen des Produkts einschränken.
GARANTIE
Es gilt die gesetzliche Gewährleistungsfrist von 2 Jahren.
KONFORMITÄTSERKLÄRUNG
Somfy erklärt hiermit, dass das in dieser Anleitung
beschriebene Funkgerät die Anforderungen der
Funkanlagenrichtlinie 2014/53/EU sowie die
grundlegenden Anforderungen aller anderen
anzuwendenden europäischen Richtlinien erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist
unter der Internetadresse www.somfy.com/ce verfügbar.
I- LIEFERUMFANG UND BESCHREIBUNG
Abbildung A
Menge Bezeichnung Nummer
1 aBefestigungsplatte
1 Weißer Rahmen b
1 cSmoove Lighting io
Abbildung B
Bezeichnung Nummer
Bestätigungs-LED für die Betätigung der
Sensortaste oder der ON/OFF-Taste
d
Sensortaste e
LED „Batterie schwach“ f
PROG-Taste g
ON/OFF-Taste h
MODE-Taste i
LED 1 und 2 Moduswahl j
II- KONFIGURATION
Zuweisen des Smoove Lighting io
zu einem io-Empfänger ohne Bedieneinheit
1- Beachten Sie die Anleitung des
Beleuchtungsempfängers, um diesen in den
Zuweisungsmodus zu versetzen.
2- Drücken Sie kurz die PROG-Taste des Smoove Lighting
io. Der Empfänger reagiert über die Beleuchtung. Der
Smoove Lighting io und der Empfänger sind einander
zugewiesen.
zu einem io-Empfänger mit Bedieneinheit
1- Drücken Sie die PROG-Taste des bereits zugewiesenen
io-Empfängers für 2 Sekunden. Der Empfänger
reagiert über die Beleuchtung.
2- Drücken Sie kurz die PROG-Taste des Smoove Lighting
io. Der Empfänger reagiert über die Beleuchtung. Der
Smoove Lighting io und der Empfänger sind einander
zugewiesen.
Löschen des Smoove Lighting io von einem io-
Empfänger mit Bedieneinheit
Das Verfahren ist dasselbe wie bei der Zuweisung
des Smoove Lighting io zu einem io-Empfänger mit
Bedieneinheit.
Aktivierung/Deaktivierung der Sensortaste
Mit der ON/OFF-Taste (h) aktivieren und deaktivieren Sie
die Sensortaste (e) wie nachstehend beschrieben; die
PROG-Taste bleibt immer aktiv:
ON = Aktivierung der
Sensortaste
Drücken Sie auf die ON/
OFF-Taste, bis die LED
(d) ein- und wieder
ausgeschaltet wird.
OFF = Deaktivierung der
Sensortaste
Drücken Sie auf die ON/
OFF-Taste, bis die LED (d)
mehrmals blinkt und dann
ausgeschaltet wird.
Um unnötigen Batterieverbrauch zu verhindern,
wird empfohlen, die Sensortaste zu deaktivieren, wenn
Smoove Lighting io nicht verwendet wird.
Smoove Lighting io verfügt nicht über eine
Rückmeldung per Ton.
III- BEDIENUNG
Vorstellung der Betriebsarten:
Modus 1 (Standard): ON/OFF
Steuern Sie einen oder mehrere io-
Beleuchtungsempfänger (ON/OFF oder Dimmer) nur mit
der Funktion ON/OFF (Ein/Aus).
Modus 2: Dimmer
Steuern Sie einen Empfänger IZYMO dimmer receiver io.
Hinweis: Es darf nur ein Empfänger vom Typ IZYMO
dimmer receiver io angeschlossen werden, um den
korrekten Betrieb zu gewährleisten.
Betätigung der
Sensortaste
Modus 1 Modus 2
Kurzes Drücken -Aus
-Ein und/
oder Ein mit
der zuletzt
verwendeten
Helligkeit
-Aus
-Ein mit
der zuletzt
verwendeten
Helligkeit
Langes Drücken Aufleuchten aller
Beleuchtungen
mit 100 %
Änderung der
Helligkeit
Auswahl der Betriebsart
Abbildung C
Mit jeder Betätigung der MODE-Taste leuchtet die
entsprechende Zahl der Betriebsart auf.
IV- INSTALLATION
Abbildung D
Überprüfen Sie die Funkreichweite, bevor Sie den
Smoove Lighting io befestigen.
Abbildung E
1- Bringen Sie die Befestigungsplatte mit Schrauben an.
2- Befestigen Sie den Rahmen auf der Befestigungsplatte
(Kerbe nach unten).
3- Befestigen Sie darauf den Smoove Lighting io.
V- BATTERIE
Batterie schwach
In diesem Fall leuchtet die LED „Batterie schwach“ (f)
mit jeder Betätigung der Sensortaste auf. Sie haben dann
noch etwa 2 Wochen Zeit, um sie auszutauschen.
Austausch der Knopfbatterie
Bei Batterien falschen Typs besteht Explosionsgefahr.
Abbildung F
1- Nehmen Sie den weißen Rahmen mit dem Smoove
Lighting io ab.
2- Drücken Sie die verbrauchte Batterie mit einem dünnen
Gegenstand aus ihrem Fach heraus.
3- Setzen Sie eine Batterie mit identischen Merkmalen so
ein, dass die Seite mit dem Pluszeichen (+) sichtbar ist.
4- Drücken Sie die Batterie in das Fach.
5- Befestigen Sie den weißen Rahmen mit dem Smoove
Lighting io wieder an der Befestigungsplatte.
VI- FAQ
Problem Mögliche
Ursachen
Lösungen
Das lange
Drücken für
einen Wechsel
der Helligkeit
funktioniert
nicht.
Der Smoove
Lighting io ist im
Modus 1.
Befolgen Sie
das Verfahren
„Auswahl der
Betriebsart“,
um den Modus
2 zu aktivieren.
Der Dimmer-
Empfänger
ist nicht
kompatibel.
Verwenden
Sie einen
Empfänger
IZYMO dimmer
receiver io.
Problem Mögliche
Ursachen
Lösungen
Das lange
Drücken für das
Aufleuchten aller
Beleuchtungen
funktioniert
nicht.
Der Smoove
Lighting io ist im
Modus 2.
Befolgen Sie
das Verfahren
„Auswahl der
Betriebsart“,
um den Modus
1 zu aktivieren.
Die Betätigung
der Sensortaste
hat keine
Reaktion der
Geräte zur Folge.
Die Sensortaste
ist deaktiviert.
Befolgen Sie
das Verfahren
„Aktivierung/
Deaktivierung
der
Sensortaste“.
Der Smoove
Lighting io
ist keinen
Empfängern
zugewiesen.
Führen Sie
das Verfahren
„Zuweisen
des Smoove
Lighting io
zu einem
io-Empfänger“
erneut durch.
Die
Batterieladung
ist schwach.
Die Batterie
austauschen.
Externe
Funkgeräte
stören den
Funkempfang.
Schalten
Sie externe
Funkgeräte,
die sich in der
Nähe befinden,
aus ODER
wechseln
Sie den Ort
des Smoove
Lighting io.
VII- RECYCLING
• Wir wollen die Umwelt schützen. Entsorgen
Sie das Gerät nicht mit dem Hausmüll. Geben Sie
dieses bei einer Recycling-Sammelstelle ab.
• Die Batterie bei der Entsorgung von den restlichen
Abfällen trennen und entsprechend den geltenden
Vorschrien über die kommunalen Sammelstellen
dem Recycling zuführen.
VIII- TECHNISCHE DATEN
Spannungsversorgung 1 Batterie 3 V
Typ CR2430 (inbegriffen)
Betriebsdauer der
Batterie
2,5 Jahre (18 Betätigungen/
Tag) bis 3 Jahre (6
Betätigungen/Tag)
Schutzart IP 30
Abmessungen des
weißen Rahmens (b) 80 x 80 x 10 mm
Abmessungen des
Smoove Lighting io (c) 50 x 50 x 10 mm
Frequenzband und
maximale Leistung
868,700 MHz - 869,200 MHz
ERP < 25 mW
Reichweite (freies
Feld) 50 m
Reichweite (innen) 15 m
Temperaturbereich 0 °C bis + 55 °C
Lufeuchtigkeit 85 % rel. Lufeuchtigkeit
bei 25 °C
FR EN DE NL
INLEIDING
De Smoove Lighting io is een draadloze muurzender
waarmee de io lichtontvangers io ON/OFF (inclusief
Stekker io) of een IZYMO dimmerontvanger io kunnen
worden bediend.
ALGEMEEN
Lees deze installatiegids en de bijgevoegde veiligheidsvoorschrien
aandachtig voordat u begint met de installatie van dit Somfy
product. Houd u nauwkeurig aan de instructies die in deze
handleiding worden gegeven en bewaar deze handleiding
gedurende de gehele levensduur van het product. Controleer vóór
de installatie of dit Somfy product compatibel is met de aanwezige
apparatuur en accessoires.
Deze handleiding gee instructies voor het installeren en
gebruiken van dit product. Elke installatie of vorm van gebruik
dat buiten het door Somfy gedefinieerde toepassingsgebied
valt, is niet toegestaan. Hierdoor en door het negeren van de
instructies in deze handleiding, vervallen iedere aansprakelijkheid
en garantie van Somfy.
Somfy is niet aansprakelijk voor veranderingen van normen en
standaards die van kracht zijn geworden na publicatie van deze
handleiding.
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
Dit product mag niet gebruikt worden door personen (inclusief
kinderen) met verminderde fysieke, zintuiglijke of verstandelijke
capaciteiten of personen zonder ervaring of kennis, behalve als zij
onder toezicht staan van iemand die verantwoordelijk is voor hun
veiligheid of toezicht, of die instructies vooraf over het gebruik van
het product hee gegeven.
SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN
• De Smoove Lighting io mag niet worden blootgesteld
aan schokken of vallen, aan brandbare stoffen of een
warmtebron, aan vocht of vloeistofspatten en mag niet
worden ondergedompeld in een vloeistof.
• Niet in het vuur werpen.
• Niet zelf proberen te repareren.
• Geen schuur- of oplosmiddelen gebruiken om het schoon
te maken.
• De batterij niet inslikken. Als de batterij wordt ingeslikt, kan
dit chemische brandwonden veroorzaken binnen twee uur en
de dood veroorzaken. Als dit gebeurt, onmiddellijk de hulp
inroepen van een arts.
GEBRUIKSOMSTANDIGHEDEN
Gebruik dit product alleen binnenshuis. Het bereik van de Smoove
Lighting io is sterk afhankelijk van de gebruiksomgeving:
storingen veroorzaakt door grote elektrische apparaten in de buurt
van de installatie, het type materiaal gebruikt voor de muren en
wanden van de locatie (metalen oppervlakken enz.). Het gebruik
van radioapparatuur (bijvoorbeeld eendraadloze koptelefoon)
die dezelfde radiofrequentie gebruikt, kan de prestaties van het
product benadelen.
CONFORMITEIT
Hierbij verklaart Somfy dat de radioapparatuur die
behandeld wordt in dit document in
overeenstemming is met de Richtlijn Radioapparatuur
2014/53/EU en de andere relevante bepalingen van de
Europese richtlijnen voor toepassing binnen de Europese
Unie.
De volledige EU-conformiteitsverklaring staat ter
beschikking op de website www.somfy.com/ce.
GARANTIE
• Dit product wordt 3 jaar gegarandeerd gerekend
vanaf de aankoopdatum.
I- INHOUD EN BESCHRIJVING
Figuur A
Aantal Omschrijving Nummer
1 aBevestigingsplaat
1 Wit-frame b
1 cSmoove Lighting io
Figuur B
Omschrijving Nummer
LED ter bevestiging van het indrukken van
een gevoelige toets of van de ON/OFF-knop
d
Gevoelige toets e
LED bij laag batterijniveau f
PROG toets g
ON/OFF-toets h
Toets MODUS i
LED 1 en 2 van de moduskeuzeschakelaar j
II- CONFIGURATIE
Smoove Lighting io koppelen
met een io ontvanger zonder bedieningspunt
1- Raadpleeg de handleiding van de lichtontvanger om
hem in de koppelmodus te plaatsen.
2- Druk kort op de PROG-toets van de Smoove Lighting
io. De ontvanger knippert ter bevestiging. De Smoove
Lighting io en de ontvanger zijn dan gekoppeld.
met een io ontvanger uitgerust met een bedieningspunt
1- Druk 2 seconden op de PROG-knop van de reeds
gekoppelde zender. De ontvanger voert een
lichtterugkoppeling uit.
2- Druk kort op de PROG-toets van de Smoove Lighting
io. De ontvanger knippert ter bevestiging. De Smoove
Lighting io en de ontvanger zijn dan gekoppeld.
De Smoove Lighting io ontkoppelen van een io ontvanger
uitgerust met een bedieningspunt
De procedure is hetzelfde als voor het koppelen van de
Smoove Lighting io met een io ontvanger uitgerust met
een bedieningspunt.
De gevoelige toets activeren/deactiveren
Met de ON/OFF-toets (h) kunt u de aanraakgevoelige
toetsen (e) activeren of deactiveren zoals hieronder wordt
beschreven; de PROG-toets blij steeds actief:
ON = de gevoelige toets
activeren
Druk de ON/OFF-toets in,
tot de LED-verlichting (d)
aan en weer uit gaat
OFF = de gevoelige toets
deactiveren
Druk de ON/OFF-toets in,
tot de LED-verlichting (d)
meerdere keren knippert
en uit gaat
Om onnodig batterijverbruik te voorkomen, wordt
aanbevolen de gevoelige toets uit te schakelen wanneer
de Smoove Lighting io niet wordt gebruikt.
De Smoove Lighting io gee geen geluidsfeedback.
III- GEBRUIK
Presentatie van de gebruiksmogelijkheden:
Modus 1 (standaard): AAN / UIT
Een of meer io lichtontvangers (ON/OFF of dimmen)
uitsluitend controleren in ON/OFF besturing.
Modus 2: Dimmen
Een IZYMO-dimmerontvanger io controleren
N.B.: Somfy raadt aan om een enkele IZYMO-
dimmerontvanger te koppelen voor een optimale werking.
De manier van
indrukken van
de gevoelige
toets
Modus 1 Modus 2
Korte druk -Uit
-Inschakelen
en/of de
laatste
lichtsterkte
inschakelen
-Uit
-Inschakelen
en/of de
laatste
lichtsterkte
inschakelen
Lange druk Alle lichten
inschakelen op
100%
De lichtsterkte
regelen.
Veranderen van de gebruiksmodus
Figuur C
Elke keer dat de MODUS-knop wordt ingedrukt, licht het
bijbehorende modusnummer op.
IV- INSTALLATIE
Figuur D
Controleer het draadloze bereik alvorens de Smoove
Lighting io te monteren.
Figuur E
1- Zet de montageplaat vast met de schroeven.
2- Klem de lijst vast op de bevestigingsplaat (uitsparing
aan de onderkant).
3- Klem de Smoove Lighting io module vast op de
samenbouw.
V- ACCU
Batterij bijna leeg
In dit geval licht de LED “Laag batterijniveau” (f) op, telkens
wanneer het gevoelige gebied wordt aangeraakt. U hebt
dan nog ongeveer 2 weken de tijd om het te vervangen.
Batterij vervangen:
Het vervangen van de batterij door een ongeschikte
batterij kan explosiegevaar veroorzaken.
Figuur F
1- Het witte frame losklemmen met de Smoove Lighting
io.
2- Duw de lege batterij uit de behuizing met een dun
voorwerp.
3- Plaats een nieuwe batterij met dezelfde kenmerken,
met de plus (+)-kant zichtbaar.
4- Duw de batterij goed in zijn houder.
5- Het witte frame en de Smoove Lighting io weer
vastklemmen op de montageplaat.
VI- FAQ
Problemen Mogelijke
oorzaken
Oplossingen
Lang
indrukken
om te
dimmen
werkt niet.
De Smoove
Lighting io is in
Modus 1.
Volg de procedure
“Gebruiksmodus
kiezen” om modus
2 te bereiken.
De
dimmerontvanger
is niet
compatibel.
Een IZYMO-
dimmerontvanger
io gebruiken.
Lang
indrukken
om alle
lampen in te
schakelen
werkt niet.
De Smoove
Lighting io is in
Modus 2.
Volg de procedure
“Gebruiksmodus
kiezen” om modus
1 te bereiken.
Lang
indrukken
van de
gevoelige
toets brengt
geen enkele
reactie
teweeg in de
apparaten.
De gevoelige
toets is
gedeactiveerd.
De procedure
“De gevoelige
toets activeren/
deactiveren”
volgen
De Smoove
Lighting io is niet
gekoppeld aan de
ontvanger(s).
De procedure
“Smoove Lighting
io koppelen met
een io ontvanger”
opnieuw uitvoeren.
De batterij is leeg. Vervang de
batterij.
Een extern
draadloos
apparaat stoort
de draadloze
ontvangst.
De radiozenders
in de buurt
uitschakelen OF De
Smoove Lighting io
verplaatsen.
VII- RECYCLING
• Wij geven om ons milieu Het apparaat niet
weggooien met het huishoudelijk afval. Breng het
naar een officieel inzamelpunt voor recycling.
• Zorg ervoor dat de batterij van andere soorten
afval wordt gescheiden en breng het naar uw lokale
inzamelsysteem.
VIII- TECHNISCHE GEGEVENS
Voeding
1 3 V batterij
van het type CR2430
(meegeleverd)
Levensduur van de
batterij
Van 2,5 jaar (18 opdrachten/
dag) tot 3 jaar (6 opdrachten/
dag)
Beschermingsklasse IP 30
Afmetingen van het
witte frame (b) 80 x 80 x 10 mm
Afmetingen van de
Smoove Lighting io (c) 50 x 50 x 10 mm
Frequentiebanden en
effectief uitgestraald
vermogen
868.700 MHz - 869.200 MHz
e.r.p. < 25 mW
Bereik (vrije veld) 50 m
Bereik (binnenshuis) 15 m
Werkingstemperatuur 0°C tot + 55°C
Vochtigheid 85% relatieve vochtigheid
bij 25°C
A
B
C
D
E
F
1 2
1
4 3
2 1 2
a b c
f
g
i
d e hj
1 2
15 m
86 95 MH8. z
55 mm
55 mm
60 mm
80 mm
80 mm
Specyfikacje produktu
| Marka: | Somfy |
| Kategoria: | system alarmowy |
| Model: | Smoove Lighting io |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Somfy Smoove Lighting io, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje system alarmowy Somfy
3 Października 2024
3 Października 2024
Instrukcje system alarmowy
- system alarmowy Ikea
- system alarmowy Dometic
- system alarmowy Gigaset
- system alarmowy Hikvision
- system alarmowy EZVIZ
- system alarmowy Nedis
- system alarmowy Imou
- system alarmowy Blaupunkt
- system alarmowy Evolveo
- system alarmowy Honeywell
- system alarmowy Swann
- system alarmowy ORNO
- system alarmowy Qolsys
- system alarmowy Vimar
- system alarmowy Dahua Technology
- system alarmowy Eufy
- system alarmowy Renkforce
- system alarmowy Redmond
- system alarmowy Velleman
- system alarmowy Pyle
- system alarmowy Abus
- system alarmowy Elro
- system alarmowy Olympia
- system alarmowy Schwaiger
- system alarmowy Kemo
- system alarmowy Yale
- system alarmowy Vivanco
- system alarmowy Burg Wächter
- system alarmowy Monacor
- system alarmowy M-e
- system alarmowy Smartwares
- system alarmowy Eminent
- system alarmowy Doro
- system alarmowy Techly
- system alarmowy Steren
- system alarmowy FireAngel
- system alarmowy Chacon
- system alarmowy Konig
- system alarmowy DESQ
- system alarmowy X4-Tech
- system alarmowy Electia
- system alarmowy Gripo
- system alarmowy FBT
- system alarmowy Chuango
- system alarmowy ETiger
- system alarmowy Tzumi
- system alarmowy Woonveilig
- system alarmowy ConiuGo
- system alarmowy Olymp
- system alarmowy Pentatech
- system alarmowy Schabus
- system alarmowy Cordes
- system alarmowy Protector
Najnowsze instrukcje dla system alarmowy
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
