5151498A
Ref: 1822663

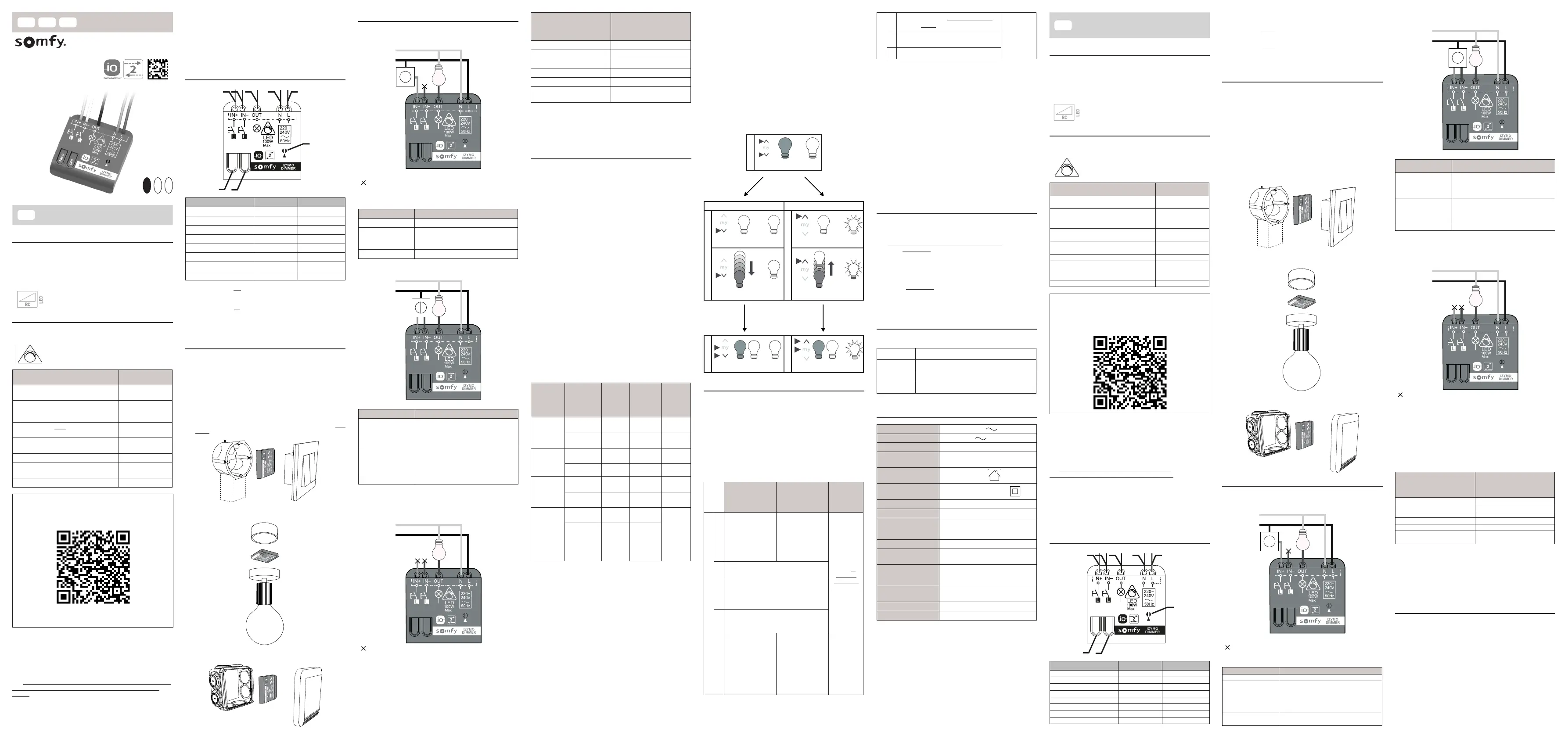

FR Récepteur variation LED IZYMO™ io
INTRODUCTION
Le récepteur variation LED IZYMO™ io est un micromodule radio servant
à piloter et à faire varier un éclairage LED. Il s’installe dans la boîte
d’encastrement derrière l’interrupteur, dans une boîte de dérivation ou
au niveau de la charge lumineuse. Il peut être contrôlé par un émetteur
io-homecontrol, TaHoma et/ou par un bouton poussoir mural simple ou
double.
Ce micromodule est adapté pour les ampoules LED et
les charges résistives
COMPATIBILITÉ
Charges
Ce micromodule est adapté pour les ampoules LED
dimmables.
Type de charge Gamme de
puissance
Ampoules LED dimmables
220-240V 50Hz
0-100W
Spots LED 12/24V ou halogène avec transforma-
teur électronique dimmable compatible
trailing-edge
0-100W
Ruban LED avec driver dimmable compatible
trailing-edge
0-100W
Ampoules LED non dimmables 220-240V 50Hz 0-100W, en mode ON/
OFF uniquement
Charges résistives (incandescentes et halogènes) 0-150W
Spots 12/24V LED ou halogène avec transforma-
teur ferromagnétique dimmable
Non compatible
Fluo-compactes dimmables Non compatible
Conseils pour une meilleure expérience utilisateur :
ƔUtiliser uniquement des charges de même type et veiller à utiliser des
ampoules de même marque et de même référence
ƔUtiliser de préférence une ampoule de notre liste de compatibilités.
→ Liste disponible en scannant le QR code ci-dessous :
ƔUtiliser de préférence un bouton poussoir double pour choisir le sens
de variation : bouton poussoir de gauche pour varier vers le bas,
bouton poussoir de droite pour varier vers le haut.
Appareillages
(types d’interrupteur)
ƔTout bouton poussoir
ƔTout bouton poussoir double
ƔSans appareillage. Le pilotage s’eectue alors uniquement par un ou
plusieurs émetteurs io.
Non compatible avec les poussoirs à voyant lumineux, les interrupteurs
à bascule, les variateurs à bouton rotatif et les appareillages à variateur
intégré.
Emetteurs io-homecontrol
Ɣ Emetteur IZYMO™ io
ƔSmoove Lighting io (en mode 2)
ƔTaHoma
ƔConnexoon io
ƔBox Energeasyconnect (Rexel)
Ɣ Nina
ƔTélécommandes io-homecontrol (dont Situo Variation)
DESCRIPTION
PROG
CFG
A B C D E
F
G H
Désignation Câble Repère
Entrée + (IN+) Violet A
Entrée - (IN-) Orange B
Sortie (OUT) Noir C
Alimentation Neutre N Bleu D
Alimentation Phase L Marron E
LED Multicolore - F
Bouton PROG (association) - G
Bouton CFG (configuration) - H
Utilisez l’entrée IN+ OU l’entrée IN- si vous câblez le récepteur à un
bouton poussoir simple.
Utilisez si vous câblez le récepteur à un l’entrée IN+ l’entrée IN-ET
bouton poussoir double. Dans ce cas-là, le bouton poussoir câblé à
l’entrée IN+ sert à faire varier l’éclairage vers la valeur MAX et le bouton
poussoir câblé à l’entrée IN- sert à faire varier l’éclairage vers la valeur
MIN.
INSTALLATION
Avant toute installation, couper l’alimentation secteur depuis le tableau
électrique.
Procéder au raccordement du produit en respectant les normes
d’installation électrique et directives en vigueur du pays dans lequel l’appareil
est installé.
Les fils d’entrée IN+ et IN- ne sont pas isolés du secteur.
Le récepteur variation LED IZYMO™ io doit être alimenté par une tension
secteur de 220-240V AC, 50Hz avec la phase et le neutre.
Il peut être installé dans :
A) La boîte d’encastrement derrière l’interrupteur mural (min. 50mm de
profondeur ou avec une poche pour micromodule) si la phase et le
neutre sont présents :
B) Le pot de centre au niveau de l’éclairage dans le plafond :
C) Une boîte de dérivation :
CÂBLAGE & USAGE
A) Câblage avec un ou plusieurs boutons poussoirs simples en parallèle
N
L
PROG
CFG
fils non connectés
Les fils non connectés doivent être isolés à l’aide d’une barrette de
connexion isolante.
Action sur le poussoir Action sur la charge
Appui court OFF / Dernière valeur utilisée
Appui long Variation jusqu’à la valeur MIN ou MAX
NB: variation dans la direction opposée à celle du
dernier ordre (filaire ou radio)
Double appui ON 100%
B) Câblage avec un bouton poussoir double :
N
L
PROG
CFG
Action sur le poussoir Action sur la charge
Appui court Sur le bouton « + » :
Dernière valeur utilisée
Sur le bouton « - » :
OFF
Appui long Sur le bouton « + » :
variation jusqu’à la valeur MAX
Sur le bouton « - » :
variation jusqu’à la valeur MIN
Double appui -
C) Câblage sans appareillage :
ƔSans appareillage
N
L
PROG
CFG
fils non connectés
Les fils non connectés doivent être isolés à l’aide d’une barrette de
connexion isolante. Il est possible d’utiliser un seul connecteur à plusieurs
entrées pour relier ces fils.
Dans ce cas, pour régler les valeurs MIN et MAX de la plage de variation
sans utiliser de bouton poussoir, consultez la rubrique « Rerégler la plage
de variation » dans la section MISE EN SERVICE.
Nb. Pour les 3 options ci-dessus (A, B et C), le récepteur variation LED
IZYMO io peut aussi être contrôlé par les télécommandes io, dont les
télécommandes 3 boutons (MONTER/MY/DESCENDRE) :
Action sur la
télécommande io
3 boutons
(i.e. Situo 1 & 5)
Action sur la charge
Appui court sur MONTER ON à la valeur MAX
Appui court sur MY Variation à 50% par défaut (*)
Appui court sur DESCENDRE OFF
Appui long sur MONTER Variation vers la valeur MAX
Appui long sur DESCENDRE Variation vers la valeur MIN
Molette (Situo Variation
uniquement)
Variation vers la valeur MIN ou MAX
(*) La valeur MY est réglable sur une autre valeur à l’aide d’une
télécommande io 3 boutons.
Vérification du câblage
Appuyer brièvement (<0,5 seconde) sur le du récepteur bouton PROG
pour allumer l’éclairage. Appuyer à nouveau pour l’éteindre.
MISE EN SERVICE
Entrer en mode configuration
Mettre le récepteur variation LED IZYMO™ io en mode configuration en
appuyant sur le 2 secondes bouton CFG bleu jusqu’à la LED s’allume .
La LED s’allume pendant toute la durée de la configuration.bleu
Le mode configuration est actif pendant 5 minutes.
Description des diérents paramètres
Plage de variation
Toutes les ampoules sont diérentes et chacune possède sa propre plage
de variation. Vous pouvez régler la plage de variation la mieux adaptée à
votre ampoule en choisissant les valeurs MIN et MAX optimales.
Mode de fonctionnement du produit
Le récepteur variation LED IZYMO™ io est conçu pour être compatible
avec les ampoules LED dimmables trailing-edge. Si vous utilisez une
ampoule LED non-dimmable ou leading-edge, veillez à configurer le
récepteur en mode ON/OFF. Dans ce cas, il sera possible d’allumer ou
d’éteindre l’ampoule, mais pas de faire de la variation d’éclairage.
Retour après coupure secteur
Après une coupure secteur, l’éclairage câblé au récepteur peut rester
éteint ou reprendre son état avant la coupure.
Type de point de commande
Les commandes peuvent être de type bouton poussoir simple ou
double (un seul type à la fois). Lors du démarrage du produit (ou à
la réinitialisation), le récepteur variation LED IZYMO™ io détecte
automatiquement s’il est câblé à un bouton poussoir simple ou à un
bouton poussoir double. Ce paramètre permet de corriger manuellement
le mode si besoin.
Régler les diérents paramètres
Catégories
de réglages
Paramètres Nombre
d’appuis
courts
sur CFG
(<1s)
Nombre de
flashs de
confirma-
tion de la
LED
Valeur
après
réinitiali-
sation
Plage de
variation
Réglage de la
valeur MIN
x2 x2 MIN par
défaut
Réglage de la
valeur MAX
x3 x3 MAX par
défaut
Mode de
fonction-
nement du
produit
Mode variation
d’éclairage
x4 x4 Valeur par
défaut
Mode ON/OFF x5 x5 -
Retour après
coupure
secteur
Lumière éteinte x6 x6 Valeur par
défaut
Dernier état
avant coupure
x7 x7 -
Type de point
de commande
branché
Bouton pous-
soir simple
x8 x8 Auto-dé-
tection du
type de
point de
commande
après (ré)
initialisa-
tion
Bouton pous-
soir double
x9 x9
→Régler la plage de variation en mode configuration :
1. Appuyer sur le pour faire bouton poussoir câblé au micromodule
varier l’intensité de l’éclairage, puis relâcher à la valeur que vous
voulez définir comme valeur MIN de la plage de variation.
2. Sauvegarder cette valeur MIN en appuyant 2 fois de suite sur le
bouton CFG.
3. Répéter l’étape 1. pour trouver la valeur que vous voulez définir
comme valeur MAX de la plage de variation.
4. Sauvegarder cette valeur MAX en appuyant 3 fois de suite sur le
bouton CFG.
Sortir du mode configuration
Appuyer sur le jusqu’à ce que la LED s’éteigne.2 secondes bouton CFG
Sans action particulière, le mode configuration ne sera plus actif après 5
minutes.
Rerégler la plage de variation
En cas de changement d’ampoule, il existe plusieurs méthodes pour
rerégler les valeurs MIN et MAX de la plage de variation :
Avec accès au produit :
- Via le du récepteur et le bouton poussoir câblé : voir les bouton CFG
premiers paramètres ci-dessus.
Sans accès au produit :
- Via l’application TaHoma
- Via un outil de configuration réservé aux professionnels
- Via une télécommande io 3 boutons :
Rerégler la valeur MIN :
1) Entrer en mode reconfiguration
2) Trouver et se positionner sur la valeur MIN la plus adaptée à la charge
3) Enregistrer cette valeur MIN
Rerégler la valeur MAX :
1) Entrer en mode reconfiguration
2) Trouver et se positionner sur la valeur MAX la plus adaptée à la charge
3) Enregistrer cette valeur MAX
1>
> 5 sec 2 sec
Rerégler la valeur MIN Rerégler la valeur MAX
2
>
2
>
< 0,5 sec -1% MIN < 0,5 sec +1% MAX
> >
> 0,5 sec MIN > 0,5 sec MAX
3>3>
> 2 sec 2 sec MIN > 2 sec 2 sec MAX
ASSOCIATION
1. Entrer en mode association avec le récepteur
A) Si le récepteur n’a encore jamais été appairé
B) Depuis le récepteur
C) Depuis l’interrupteur
D) Depuis un émetteur déjà associé
2. Compléter l’association avec l’autre produit
3. Sortir du mode association
A) Automatiquement
B) Depuis le récepteur
C) Depuis l’interrupteur
Associer à
TaHoma,
Connexoon io ou
Nina
Associer à un
émetteur io 1-way
Confirma-
tion
1. A) Couper puis
remettre sous tension
le produit via le
disjoncteur.
Couper puis remettre
sous tension le pro-
duit via le disjoncteur.
Puis appuyer 2 se-
condes sur le bouton
PROG de la nouvelle
télécommande.
La lampe
s’allume 2
secondes
puis s’éteint.
+
La LED
s’allume en
vert jusqu’à
ce que la
première
association
soit terminée
ou pendant
10 minutes.
B) Appuyer sur le 2 secondes bouton PROG
du récepteur.
C) Couper puis remettre sous tension le produit via
le disjoncteur. Puis réaliser 5 appuis consécutifs
rapides sur le bouton poussoir dans les 10
minutes qui suivent.
D) Appuyer sur le 2 secondes bouton PROG de
l’émetteur déjà associé au récepteur pour mettre
le récepteur en mode association.
2. Lancer la procédure
pour ajouter un
équipement depuis
l’interface TaHoma,
Connexoon io ou
Nina, puis suivre les
instructions à l’écran.
Appuyer <0,5 seconde
sur le bouton PROG
de l’émetteur à ajou-
ter pour terminer la
procédure d’ajout.
La lampe
s’allume 2 se-
condes puis
s’éteint.
+
La LED clig-
note en vert
plusieurs fois
puis s’éteint.
3. A) Automatiquement : après une association
réussie ou après 10 minutes
B) Appuyer sur le <0,5 seconde bouton PROG
du récepteur.
C) Appuyer sur le bouton poussoir.
Supprimer le récepteur de TaHoma, Connexoon
io ou Nina
1. Sélectionner l’équipement à supprimer depuis l’interface TaHoma,
Connexoon io ou Nina.
2. Lancer la procédure pour supprimer un équipement.
3. Suivre les instructions à l’écran.
Supprimer le récepteur d’un émetteur io 1-way
1. Mettre le récepteur variation LED IZYMO
TM io en mode association.
2. Appuyer brièvement (<0,5 seconde) sur le bouton PROG de l’émetteur
déjà associé à supprimer pour terminer la procédure de suppression.
3. La charge s’allume pendant 2 secondes puis s’éteint, et la LED clignote
vert plusieurs fois puis s’éteint.
REINITIALISATION
Réinitialiser le récepteur variation LED
IZYMO™ io
Il existe 2 types de réinitialisation pour ce micromodule.
Supprimer uniquement toutes les associations : 7 secondes Appuyer
sur le bouton PROG du récepteur (ou sur le bouton PROG d’un émetteur
associé) jusqu’à ce que la lumière s’allume puis s’éteigne 2 fois ou jusqu’à
ce que la LED clignote vert plusieurs fois puis s’éteigne. Le récepteur n’est
plus associé à aucun émetteur radio.
Et/ou
Réinitialiser uniquement la configuration 7 secondes : Appuyer sur le
bouton CFG du récepteur jusqu’à ce que la LED clignote plusieurs bleu
fois puis s’éteigne. Les paramètres du récepteur reviennent aux valeurs
par défaut et l’auto-détection du type de point de commande est
relancée.
FAQ
Pour consulter la liste des questions les plus fréquentes et leurs réponses,
rendez-vous sur notre page web dédiée :
France
https://www.somfypro.fr/assistance/faq/izymo
Suisse
https://www.somfy.ch/fr-ch/assistance/faq
Belgique
https://www.somfy.be/fr-be/assistance
Liban
https://www.somfy.com.lb/fr-lb/assistance/faq
Pour tout autre pays, rapprochez-vous du service client Somfy.
DONNÉES TECHNIQUES
Alimentation
220-240V , 50Hz
Sortie
220-240V , 50Hz, 0.65A max
Pollution
Cat II
Section du câble
d’alimentation
Mini : 0,75 mm²
Maxi : 1,5 mm²
Indice de protection
IP 20
Classe de protection
Double isolation sans terre
Dimensions
43 x 43 x 13 mm
Protocole radio
Io-homecontrol 2-way
Bande de fréquence et
puissance apparente
rayonnée
868.000MHz - 868.600MHz p.a.r. < 25 mW
868.700MHz - 869.200MHz p.a.r. < 25 mW
869.700MHz - 870.000MHz p.a.r. < 25 mW
Portée en champ libre
250 m (portée radio « MAISON »)
Portée entre deux murs
en béton
20 m
Nombre de points de
commande io-home-
control
1-way: 10 télécommandes
2-way: illimité
Température de
fonctionnement
0°C à + 55°C
Humidité
85 % HR à 25°C
Altitude
< 2000m

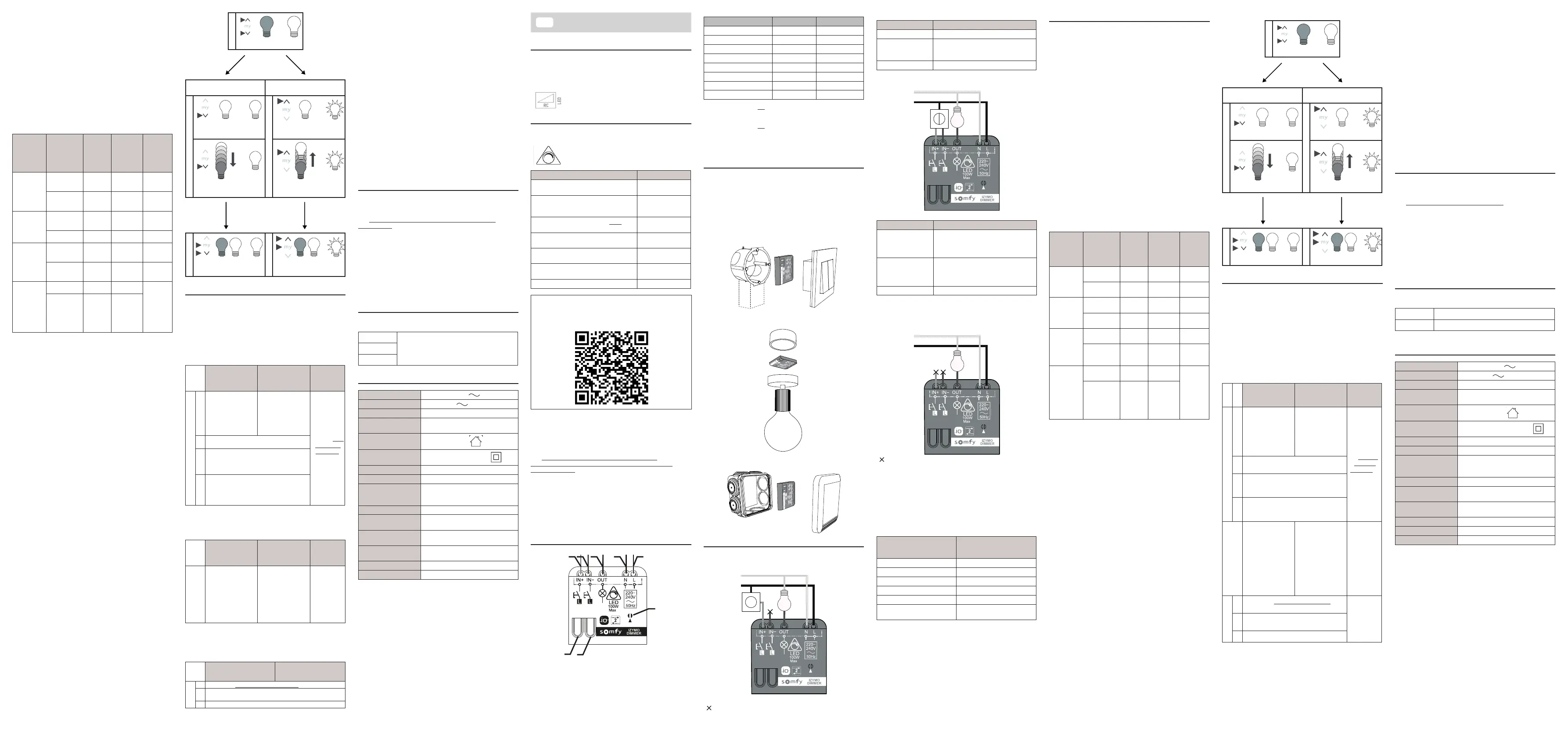

DE Unterputz-Empfänger
Licht dimmbar io
EINLEITUNG
Der Unterputz-Empfänger Licht dimmbar io ist ein Funkempfänger,
mit dem sich eine LED-Beleuchtung ansteuern und dimmen lässt.
Er wird hinter dem Wandtaster, in einer Abzweigdose oder in der
Anschlussdose für die Beleuchtung installiert. Die Bedienung erfolgt über
io-homecontrol-Funksender, TaHoma und/oder einem Einfachtaster
bzw. Doppeltaster.
Dieses Mikromodul ist für LED-Leuchtmittel und
ohmsche Lasten (Glüh- oder Halogenlampen)
geeignet.
KOMPATIBILITÄT
Leuchtmittel
Dieses Mikromodul ist für LED-Leuchtmittel mit
Dimmfunktion geeignet.
Leuchtmitteltyp Leistung
Dimmbare LED-Leuchtmittel
220–240V 50 Hz
0–100W
12/24V LEDs oder Halogenspots
mit dimmbarem elektronischen Transformator
(Phasenabschnittsdimmung
0–100W
Dimmbarer LED-Treiber
(Phasenabschnittsdimmung) für LED Bänder
0–100W
Nicht dimmbare LED-Leuchtmittel
220–240V 50 Hz
0–100W, nur im EIN/
AUS-Modus
Ohmsche Lasten (Glüh- und Halogenlampen) 0–150W
12/24V LEDs oder Halogenspots
mit dimmbarem ferromagnetischen
Transformator (Phasenabschnittsdimmung)
Nicht kompatibel
Dimmbare Energiesparlampen Nicht kompatibel
Tipps für eine benutzerfreundlichere Bedienung:
ƔNur Leuchtmittel vom gleichen Typ verwenden und darauf achten,
dass diese von derselben Marke sind und dieselbe Artikelnummer
haben.
ƔBevorzugt Leuchtmittel aus unserer Kompatibilitätsliste verwenden.
→ Laden Sie die Liste mithilfe dieses QR-Codes herunter:
Bedieneinheiten
(Schaltertypen)
ƔAlle Einfachtaster
ƔAlle Doppeltaster (verriegelt und unverriegelt)
ƔOhne fest verdrahtete Bedieneinheiten. Die Ansteuerung erfolgt dann
ausschließlich über einen oder mehrere io-Funksender.
Nicht kompatibel mit Tastern mit LED, Kippschaltern,
Drehknopfdimmern und Geräten mit eingebautem Dimmer.
io-homecontrol-Funksender
ƔUnterputz-Sender io
ƔSmoove Lighting io (im Modus 2)
ƔTaHoma
ƔConnexoon io
Ɣ Nina
Ɣio-homecontrol Funkhandsender (u. a. Situo Variation)
BESCHREIBUNG
PROG
CFG
A B C D E
F
G H
Bezeichnung Kabel Position
Eingang + (IN+) Lila A
Eingang - (IN-) Orange B
Ausgang (OUT) Schwarz C
Spannungsversorgung Neutral N Blau D
Spannungsversorgung Phase L Braun E
Mehrfarbige LED - F
PROG-Taste (Verbindung) - G
CFG-Taste (Konfiguration) - H
Verwenden Sie zum Anschluss des Empfängers an einen Einfachtaster
den Eingang IN+ ODER den Eingang IN-.
Verwenden Sie zum Anschluss des Empfängers an einen Doppeltaster
den . In diesem Fall dient die mit Eingang IN+ UND den Eingang IN-
dem Eingang IN+ verkabelte Taste zum dimmen der Beleuchtung bis zum
MAX-Wert und die mit den Eingang IN- verkabelte Taste zum dimmen
der Beleuchtung bis zum MIN-Wert.
INSTALLATION
Vor der Installation muss die Spannungsversorgung an der Schaltanlage
getrennt werden.
Einbau und Montage elektrischer Geräte dürfen nur durch
Elektrofachkräfte (nach DIN VDE 1000-10) erfolgen. Bei unsachgemäßer
Montage sind schwere Verletzungen, Brand oder Sachschäden möglich.
Die Kabel der Eingänge IN+ und IN- sind nicht von der
Spannungsversorgung isoliert.
Der Unterputz-Empfänger Licht dimmbar io muss über ein lokales
Stromnetz mit einer Spannung von 220–240 V AC, 50 Hz, mit Phase und
Neutralleiter versorgt werden.
Er kann wie folgt installiert werden:
A) In einer Unterputzdose hinter einem Wandtaster (mindestens 50 mm
in einer Elektronik-Dose), wenn Phasen- und Neutralleiter vorhanden
sind:
B) In der Anschlussdose für die Beleuchtung an der Decke:
C) In einer Abzweigdose:
VERKABELUNG UND VERWENDUNG
A) Verkabelung mit einem oder mehreren Einfachtastern (parallel)
N
L
PROG
CFG
Kabel nicht angeschlossen
Die nicht angeschlossenen Adern müssen mit einer isolierenden
Anschlussklemme isoliert werden.
Betätigung des Tasters Wirkung auf die Beleuchtung
Kurzes Drücken AUS / letzter verwendeter Wert
Langes Drücken Dimmen bis zum Höchst- (MAX) oder Mindest-
wert (MIN)
Hinweis: Die Dimmung erfolgt in die netgegen-
setzte Richtung bezogen auf den letzten Befehl
(Taster oder per Funk).
Doppeltes kurzes
Drücken
EIN 100 %
B) Verkabelung mit einem Doppeltaster:
N
L
PROG
CFG
Betätigung des Druck-
schalters
Wirkung auf die Beleuchtung
Kurzes Drücken Auf die Taste „+“:
letzter verwendeter Wert
Auf die Taste „-“:
AUS
Langes Drücken Auf die Taste „+“:
Dimmen bis zum Höchstwert (MAX)
Auf die Taste „-“:
Dimmen bis zum Mindestwert (MIN)
Doppeltes Drücken -
C) Verkabelung ohne fest verdrahtete Bedieneinheiten:
ƔOhne fest verdrahtete Bedieneinheiten
N
L
PROG
CFG
Kabel nicht angeschlossen
Die nicht angeschlossenen Adern müssen mit einer isolierenden
Anschlussklemme isoliert werden.
Um in diesem Fall den Höchst- (MAX) und Mindestwert (MIN) des
Dimmbereichs ohne Verwendung eines Wandtasters einzustellen,
lesen Sie den Abschnitt „ Neueinstellung des Dimmbereichs“ im Kapitel
„INBETRIEBNAHME“.
Hinweis: Für die 3 obigen Optionen (A, B und C) kann der Unterputz-
Empfänger Licht dimmbar io auch mit io-Funkhandsendern angesteuert
werden, darunter auch Funkhandsender mit 3 Tasten (AUF/MY/AB):
Betätigung des
io-Funkhandsenders
mit 3 Tasten
(d. h. Situo 1 & 5)
Wirkung auf die Beleuchtung
Kurzes Drücken auf AUF EIN 100%
Kurzes Drücken auf MY Standard: Dimmen auf 50% (*)
Kurzes Drücken auf AB AUS
Langes Drücken auf AUF Dimmen bis zum Höchstwert (MAX)
Langes Drücken auf AB Dimmen bis zum Mindestwert (MIN)
Scrollrad (nur Situo
Variation)
Dimmen bis zum Mindest- (MIN) oder
Höchstwert (MAX)
(*) Der Wert MY kann mit dem io-Funkhandsender mit 3 Tasten auf einen
anderen Wert eingestellt werden: mit AUF oder AB Dimmwert einstellen
und danach Taste MY zum speichern des Dimmwertes lange drückenn.
Überprüfung der Verkabelung
Drücken Sie kurz (<0,5 Sekunden) auf die PROG-Taste des Empfängers,
um die Beleuchtung einzuschalten. Drücken Sie die Taste erneut, um sie
auszuschalten.
INBETRIEBNAHME
Konfiguration
Schalten Sie den Unterputz-Empfänger Licht dimmbar io in den
Konfigurationsmodus, indem Sie 2 Sekunden die CFG-Taste drücken, bis
die LED aufleuchtet.blau
Die LED leuchtet während der gesamten Konfiguration blaue
durchgehend.
Der Konfigurationsmodus bleibt für 5 Minuten aktiv.
Beschreibung der verschiedenen Parameter
Dimmbereich
Jedes Leuchtmittel ist anders und hat jeweils einen eigenen Dimmbereich.
Sie können den Dimmbereich, der am besten für Ihr Leuchtmittel
geeignet ist, einstellen, indem Sie den optimalen Höchst- (MAX) und
Mindestwert (MIN) wählen.
Betriebsart des Produkts
100W
100W
0.43A
Der Unterputz-Empfänger Licht dimmbar io wurde für die Kompatibilität
mit dimmbaren LED-Leuchtmitteln vom Phasenabschnitttyp entwickelt.
Wenn Sie LED-Leuchtmittel ohne Dimmfunktion mit Phasenanschnitt
verwenden, muss der Empfänger in den EIN/AUS-Modus verstellt
werden. In diesem Fall kann die Beleuchtung ein- oder ausgeschaltet,
nicht jedoch gedimmt werden.
Wiederherstellung nach Netzausfall
Nach einem Netzausfall kann die mit dem Empfänger verkabelte
Beleuchtung ausgeschaltet bleiben oder wieder zum Zustand vor dem
Netzausfall zurückkehren.
Typ der Bedieneinheit
Als Bedieneinheit sind Einfachtaster oder Doppeltaster möglich (jeweils
der eine oder der andere Typ). Beim Start des Produkts (oder nach
dem Rücksetzen) erfasst der Unterputz-Empfänger Licht dimmbar io
automatisch, ob er mit einem Einfachtaster oder Doppeltasterverkabelt
ist. Mit diesen Parametern kann der Modus bei Bedarf manuell korrigiert
werden.
Einstellop-
tionen
Parameter Zahl der
kurzen
Betätigun-
gen der
CFG-Taste
(<1 Sek.)
Zahl der
LED-Blink-
signale zur
Bestätigung
Wert nach
dem Rück-
setzen
Dimmbereich Einstellung des
Mindestwerts
(MIN)
x2 x2 Standard
MIN
Einstellung des
Höchstwerts
(MAX)
x3 x3 Standard
MAX
Betriebsart des
Produkts
Modus Dimmen Vorein-x4 x4
gestellter
Wert
Modus EIN/AUS x5 x5 -
Wiederher-
stellung nach
Netzausfall
Beleuchtung
ausgeschaltet
x6 x6 Vorein-
gestellter
Wert
Letzter Status
vor dem Netz-
ausfall
x7 x7 -
Typ der
verdrahteten
Bedieneinheit
Einfachtaster x8 x8 -Auto
matische
Erkennung
des Typs der
Bedienein-
heit nach
dem Zurück-
setzen
Doppeltaster
(verriegelt oder
unverriegelt)
x9 x9
→Einstellen des Dimmbereichs im Konfigurationsmodus:
1. Betätigen Sie den Taster, der mit dem Unterputz-Empfänger
verdrahtet ist, um die Helligkeit der Beleuchtung einzustellen.
Lassen Sie bei dem Wert los, der als Mindestwert (MIN) des
Dimmbereichs eingestellt werden soll.
2. Speichern Sie diesen Mindestwert (MIN), indem Sie 2 Mal die CFG-
Taste drücken.
3. Wiederholen Sie Schritt 1, um den Wert einzustellen, der als
Höchstwert (MAX) des Dimmbereichs eingestellt werden soll.
4. Speichern Sie diesen Höchstwert (MAX), indem Sie 3 Mal die CFG-
Taste drücken.
Konfigurationsmodus beenden
Drücken Sie die bis die LED erlischt. 2 Sekunden CFG-Taste,
Alternativ: Wenn 5 Minuten lang keine Betätigung erfolgt, schaltet sich der
Konfigurationsmodus nach dieser Zeit automatisch aus.
Rücksetzen des Dimmbereichs
Bei Wechsel des Leuchtmittels gibt es mehrere Methoden, um den
Mindest- (MIN) und Höchstwert (MAX) des Dimmbereichs neu
einzustellen:
Mit Zugri auf das Produkt:
- Über die CFG-Taste des Empfängers und den verdrahteten Taster:
siehe oben „einstellen des Dimmbereichs im Konfigurationsmodus“
Ohne Zugri auf das Produkt:
- Über die TaHoma/Connexoon Benutzeroberfläche
- Über ein Konfigurationstool für Profis
- Mit einem io-Funkhandsender mit 3 Tasten:
Änderung des Mindestwerts (MIN):
1) Konfigurationsmodus starten (AUF- und AB-Taste des io-Funksenders
gleichzeitig für >5 Sek. drücken).
2) Dimmen Sie die Beleuchtung mit dem io-Funksender bis zum
gewünschten Mindestwert (MIN).
3) Speichern Sie den Mindestwert (MIN), indem Sie die MY und AB-Taste
gleichzeitig für >2 Sek. drücken.
Änderung des Höchstwerts (MAX):
1) Konfigurationsmodus starten (AUF- und AB-Taste des io-Funksenders
gleichzeitig für >5 Sek. drücken).
2) Dimmen Sie die Beleuchtung mit dem io-Funksender bis zum
gewünschten Höchstwert (MAX).
3) Speichern Sie den Höchstwert (MAX), indem Sie die AUF- und My-
Taste gleichzeitig für >2 Sek. drücken.
1
>
> 5 Sek. 2 Sek.
Erneutes Einstellen des Min-
destwerts (MIN)
Erneutes Einstellen des Höchst-
werts (MAX)
2
>
2
>
< 0,5
Sek. -1% MIN < 0,5
Sek. +1% MAX
> >
> 0,5
Sek. MIN > 0,5
Sek. MAX
3>3>
> 2 Sek. 2
Sek. MIN > 2 Sek. 2 Sek. MAX
HINZUFÜGEN/LÖSCHEN EINES
IO-FUNKSENDERS
1. Den Empfänger in den Programmiermodus
schalten
A) wenn der Empfänger noch mit keinem Funksender verbunden wurde
B) Vom Empfänger aus
C) Vom Taster aus
D) Von einem bereits verbundenen Funksender aus
Mit
TaHoma, Connexoon
io oder Nina ver-
binden
Einen eindirektio-
nalen (1W) io-Funk-
sender verbinden
Bestätigung
1. A) Schalten Sie die Strom-
versorgung über die
Sicherung aus und
wieder ein
Schalten Sie die Strom-
versorgung über die
Sicherung aus und
wieder ein.Drücken Sie
dann auf die 2 Sekunden
PROG-Taste des neuen
Funksenders.
Die Lampe
schaltet sich 2
Sekunden ein
und wieder aus.
+
Die LED
leuchtet grün
auf, bis die erste
Verbindung
beendet ist
(wird keine
Verbindung
hergestellt, wird
der Program-
miermodus
automatisch
nach 10 Min.
verlassen).
B) Drücken Sie die 2 Sekunden PROG-Taste
des Empfängers.
C) Schalten Sie die Stromversorgung über die
Sicherung aus und wieder ein. Drücken Sie dann 5
Mal schnell nacheinander auf den Taster (in den
folgenden 10 Minuten).
D) Drücken Sie auf die 2 Sekunden PROG-Taste des
bereits zugewiesenen Funksender, um den Emp-
fänger in den Programmiermodus zu versetzen..
2. Die Verbindung zum anderen Produkt
durchführen
Mit
TaHoma, Connexoon
io oder Nina ver-
binden
Einen eindirektio-
nalen (1W) io-Funk-
sender verbinden
Bestätigung
2. Starten Sie das Ver-
fahren zum Hinzufügen
eines Geräts aus der
TaHoma-, Connexoon
io- oder Nina-Oberflä-
che und folgen Sie den
Anweisungen auf dem
Bildschirm.
Drücken Sie die
PROG-Taste des zu
verbindenden Senders
<0,5 Sekunden lang, um
die Verbindung abzu-
schließen.
Die Lampe
schaltet sich 2
Sekunden ein
und wieder aus.
+
LED blinkt
mehrmals grün
und schaltet
sich dann aus.
3. Den Programmiermodus beenden
A) Automatisch
B) Vom Empfänger aus
C) Vom Taster aus
Mit
TaHoma, Connexoon io oder
Nina verbinden
Einen eindirektionalen (1W)
io-Funksender verbinden
3. A) Automatisch: nach erfolgreicher Verbindung oder nach 10 Minuten
B) Drücken Sie auf die <0,5 Sekunden PROG-Taste
des Empfängers.
C) Drücken Sie auf den Taster.
Löschen des Empfängers aus TaHoma,
Connexoon io oder Nina
1. Wählen Sie das zu löschende Produkt in TaHoma, Connexoon io oder
Nina aus.
2. Führen Sie das Verfahren zum Löschen eines Produkts aus.
3. Befolgen Sie die Anweisungen auf dem Bildschirm.
Löschen eines eindirektionalen (1W)
io-Funksenders
1. Schalten Sie den Unterputz-Empfänger Licht dimmbar io in den
Programmiermodus.
2. Drücken Sie die PROG-Taste des zu löschenden Senders kurz (<0,5
Sekunden), um die Löschung abzuschließen.
3. Die Beleuchtung schaltet sich lang ein und wieder aus und 2 Sekunden
die LED blinkt mehrmals und schaltet sich dann aus.grün
ZURÜCKSETZEN
Zurücksetzen des Unterputz-Empfängers Licht
dimmbar io
Für diesen Unterputz-Empfänger gibt es 2 Möglichkeiten, ihn
zurückzusetzen.
Nur alle verbundenen Funksender löschen: 7 Sekunden Drücken Sie
die PROG-Taste des Empfängers (oder die PROG-Taste auf einem
verbundenen Sender), bis die Beleuchtung 2 Mal einschaltet und
ausschaltet oder bis die LED mehrmals grün blinkt und dann erlischt. Der
Empfänger ist nicht mehr mit Funksendern verbunden.
Und/oder
Nur Konfiguration zurücksetzen 7 Sekunden: Drücken Sie die CFG-
Taste des Empfängers, bis die LED mehrmals blinkt und dann blau
erlischt. Die Parameter des Empfängers sind auf die voreingestellte
Werte zurückgesetzt und die automatische Erkennung des Typs der
Bedieneinheit wird neu gestartet.
FAQ
Die häufigsten Fragen und Antworten auf diese finden Sie auf unserer
Webseite:
Deutschland
https://www.somfy.de/hilfe-center/faq
Österreich
Schweiz
TECHNISCHE DATEN
Spannungsversorgung
220–240V , 50Hz
Ausgang
220–240 V , 50 Hz, 0,65 A max
Schutz
Kat. II
Querschnitt des
Netzkabels
Min.: 0,75 mm²
Max.: 1,5 mm²
Schutzart
IP 20
Schutzklasse
Doppelt isoliert ohne Erde
Abmessungen
43 x 43 x 13 mm
Funk-Protokoll
Io-homecontrol bidirektional
Frequenzband und
maximale Leistung
868.000 MHz - 868.600 MHz e.r.p. <25 mW
868.700 MHz - 869.200 MHz e.r.p. <25 mW
869.700 MHz - 870.000 MHz e.r.p. <25 mW
Reichweite im Freifeld
250 m (Funkreichweite „Haus“)
Reichweite durch zwei
Betonwände
20 m
Anzahl der io-home-
control-Funksender
Eindirektional: 10 Funkhandsender
Bidirektional: unbegrenzt
Betriebstemperatur
0 °C bis + 55 °C
Luftfeuchtigkeit
85 % rel. Luftfeuchtigkeit bei 25 °C
Höhe über NN:
< 2000 m
NL
Dimbare led IZYMO™ io-ontvanger
INLEIDING
De dimbare led IZYMO™ io-ontvanger is een draadloze micromodule
voor het aansturen en dimmen van ledverlichting. Hij wordt geïnstalleerd
in de inbouwdoos achter de schakelaar, in een verdeeldoos of bij de
lichtbron. Hij kan worden bediend met een io-homecontrol-, TaHoma-
zender en/of een enkele of dubbele muurknop.
Deze micromodule is geschikt voor ledlampen en
weerstandsbelastingen
COMPATIBILITEIT
Belasting
Deze micromodule is geschikt voor dimbare ledlampen
Belastingstype Vermogensbereik
Dimbare ledlampen
220-240V 50Hz
0-100W
Led-spots 12/24V of halogeenspots met compati-
bele dimbare elektronische transformator
met fase-afsnijding
0-100W
Led-strip met compatibele dimbare driver met
fase-afsnijding
0-100W
Niet-dimbare ledlampen 220-240V 50Hz 0-100W, alleen ON/
OFF
Weerstandsbelastingen (gloeilampen en halo-
geenlampen)
0-150W
Led-spots 12/24V of halogeenspots met dimbare
elektromagnetische transformator
Niet compatibel
Dimbare spaarlampen Niet compatibel
Adviezen voor een betere gebruikerservaring:
ƔGebruik uitsluitend hetzelfde type belasting en zorg ervoor lampen
van hetzelfde merk en met hetzelfde referentienummer te gebruiken
ƔGebruik bij voorkeur een lamp uit onze compatibiliteitslijst.
→ Lijst beschikbaar via de QR-code hieronder:
Schakelmateriaal
(soorten schakelaars)
ƔAlle drukknoppen
ƔAlle dubbele drukknoppen
ƔZonder schakelmateriaal. De aansturing verloopt dan alleen door een of
meerdere io-zenders.
Niet compatibel met drukknoppen met controlelampje,
tuimelschakelaars, dimmers met draaiknop en schakelmateriaal met
ingebouwde dimmer.
io-homecontrol-zenders
Ɣ IZYMO™ io-zender
ƔSmoove Lighting io (in modus 2)
ƔTaHoma
ƔConnexoon io
ƔBox Energeasyconnect (Rexel)
Ɣ Nina
Ɣio-homecontrol-afstandsbedieningen (waaronder Situo Variation)
BESCHRIJVING
PROG
CFG
A B C D E
F
G H
Omschrijving Kabel Nummer
Ingang + (IN+) Purper A
Ingang - (IN-) Oranje B
Uitgang (OUT) Zwart C
Voeding nulleider N Blauw D
Voeding fase L Bruin E
Meerkleurig ledlampje - F
PROG-toets (koppelen) - G
CFG-toets (configureren) - H
Gebruik om de ontvanger aan te sluiten op een de ingang IN+ OF IN-
enkele drukknop.
Gebruik om de ontvanger aan te sluiten op een de ingang IN+ EN IN-
dubbele drukknop.In dit geval wordt de op de IN+ aangesloten drukknop
gebruikt om de verlichting te dimmen naar de MAX-waarde en de op de
IN- aangesloten drukknop om de verlichting te dimmen naar de MIN-
waarde.
INSTALLATIE
Koppel vóór het installeren de netvoeding los op het elektriciteitspaneel.
Sluit het product aan volgens de normen en richtlijnen die gelden in het
land waarin het apparaat wordt geïnstalleerd.
De ingangsdraden IN+ en IN- zijn niet geïsoleerd van de netvoeding.
De dimbare led IZYMO™ io-ontvanger moet worden gevoed met een
netspanning van 220-240 V AC, 50 Hz met fasedraad en nulleider.
Hij kan worden geïnstalleerd in:
A) De inbouwdoos achter de muurschakelaar (min. 50 mm diep of
met een zakje voor micromodule) als de fasedraad en de nulleider
aanwezig zijn:
B) De plafondkap bij de plafondlamp:
C) Een verdeeldoos:
AANSLUITING & GEBRUIK
A) Aansluiting met een of meer enkele drukknoppen in parallel:
N
L
PROG
CFG
niet-aangesloten draden
De niet-aangesloten draden moeten worden geïsoleerd met een
geïsoleerde verbindingsstrip.
Drukknop Belasting
Kort drukken OFF / Laatst gebruikte waarde
Lang drukken Dimmen tot de MIN- of MAX-waarde
N.B.: dimmen in de tegengestelde richting van
het laatste commando (bedraad of draadloos)
Lang drukken ON 100%
B) Aansluiting met een dubbele drukknop:
N
L
PROG
CFG
Drukknop Belasting
Kort drukken Op de knop "+":
Laatst gebruikte waarde
Op de knop "-":
OFF
Lang drukken Op de knop "+":
dimmen naar de MAX-waarde
Op de knop "-":
dimmen naar de MIN-waarde
Tweemaal drukken -
C) Aansluiting zonder schakelmateriaal:
ƔZonder schakelmateriaal
N
L
PROG
CFG
niet-aangesloten draden
De niet-aangesloten draden moeten worden geïsoleerd met een
geïsoleerde verbindingsstrip.Deze draden kunnen worden aangesloten op één
enkele stekker met meerdere ingangen.
Raadpleeg in dat geval het punt "Opnieuw instellen van het dimbereik" in
het hoofdstuk INGEBRUIKNAME om de MIN- en MAX-waarden van het
dimbereik zonder drukknop in te stellen.
N.B. Voor de 3 opties hiervoor (A, B en C), kan de dimbare led IZYMO
io-ontvanger ook worden aangestuurd door io-afstandsbedieningen,
waaronder afstandsbedieningen met 3 toetsen (OP/MY/NEER) :
io-afstandsbediening
met 3 toetsen
(Situo 1 & 5)
Belasting
Kort drukken op OP ON op MAX-waarde
Kort drukken op MY Standaard dimmen tot 50% (*)
Kort drukken op NEER OFF
Lang drukken op OP Dimmen naar de MAX-waarde
Lang drukken op NEER Dimmen naar de MIN-waarde
Scrollwieltje (alleen
Situo Variation)
Dimmen naar de MIN- of
MAX-waarde
(*) De MY-waarde kan met behulp van een io-afstandsbediening met 3
toetsen op een andere waarde worden ingesteld.
De bedrading controleren
Druk kort (<0,5 seconde) op de van de ontvanger om de PROG-toets
verlichting in te schakelen. Druk opnieuw om uit te schakelen.
INGEBRUIKNAME
De configuratiemodus inschakelen
Plaats de dimbare led IZYMO™ io-ontvanger in de configuratiemodus
door op de 2 seconden CFG-toets te drukken totdat de blauwe led gaat
branden.
De led brandt gedurende de configuratie. blauw
De configuratiemodus blijft 5 minuten actief.
Beschrijving van de verschillende parameters
Dimbereik
Elke lamp is anders en elke lamp heeft een ander dimbereik. U kunt het
meest geschikte dimbereik voor uw lamp instellen door de optimale
MIN- en MAX-waarden te selecteren.
Werkingsmodus van het product
De dimbare led IZYMO™ io-ontvanger is ontworpen om compatibel te
zijn met dimbare ledlampen met fase-afsnijding. Als u gebruik maakt
van een niet-dimbare ledlamp of een ledlamp met fase-aansnijding, dan
moet u de ontvanger in de ON/OFF-modus zetten. In dit geval zal het
mogelijk zijn om de lamp in of uit te schakelen, maar niet om te dimmen.
Terugkeer na stroomuitval
Na een stroomuitval kan de op de ontvanger aangesloten verlichting
uitgeschakeld blijven of terugkeren naar de staat van voor de
stroomuitval.
Type bedieningspunt
De bedieningspunten kunnen een enkele of dubbele drukknop zijn
(één type per keer).Bij het starten van het product (of bij het resetten),
detecteert de dimbare led IZYMO™ io-ontvanger automatisch of hij
op een enkele of op een dubbele drukknop is aangesloten. Met deze
parameter kan de modus indien nodig handmatig worden gecorrigeerd.
Instelcate-
gorieën
Parameters Aantal
korte
drukken
op CFG
(<1s)
Aantal keer
knipperen
ter beves-
tiging door
de led
Waarde
na reset
Dimbereik Instellen van de
MIN-waarde
x2 x2 Standaard
MIN
Instellen van de
MAX-waarde
x3 x3 Standaard
MAX
Werkingsmo-
dus van het
product
Modus verlich-
ting dimmen
x4 x4 Standaard-
waarde
ON/OFF-mo-
dus
x5 x5 -
Terugkeer na
stroomuitval
Verlichting uit x6 x6 Standaard-
waarde
Laatste
staat voor
stroomuitval
x7 x7 -
Type
aangesloten
bedienings-
punt
Enkele druk-
knop
x8 x8 -Auto
matische
detectie van
het type
bedienings-
punt na
starten/
resetten
Dubbele
drukknop
x9 x9
→Het dimbereik instellen in de configuratiemodus:
1. Druk op de drukknop die aangesloten is op de micromodule om de
lichtsterkte te veranderen en laat los op de waarde die u als de MIN-
waarde van het dimbereik wilt instellen.
2. Druk 2 keer na mekaar op de CFG-toets om deze MIN-waarde op
te slaan.
3. Herhaal stap 1 om de MAX-waarde van het dimbereik in te stellen.
4. Druk 3 keer na mekaar op de om deze MAX-waarde op CFG-toets
te slaan.
De configuratiemodus afsluiten
Druk op de totdat de led wordt uitgeschakeld.2 seconden CFG-toets
Als u niets doet, wordt de configuratiemodus na 5 minuten automatisch
afgesloten.
Het dimbereik opnieuw instellen
Wanneer de lamp is vervangen, kunnen de MIN- en MAX-waarden voor
het dimbereik op verschillende manieren opnieuw worden ingesteld:
Met toegang tot het product:
- Via de CFG-toets op de ontvanger en de aangesloten drukknop: zie de
eerste parameters hierboven.
Zonder toegang tot het product:
- Via de TaHoma-app: zie het tabblad
- Via een configuratietool voor professionals
- Via een io-afstandsbediening met 3 toetsen:
De MIN-waarde opnieuw instellen:
1) Schakel de modus opnieuw instellen in
2) Stel de MIN-waarde in die het meest geschikt is voor de belasting
3) Sla deze MIN-waarde op
De MAX-waarde opnieuw instellen:
1) Schakel de modus opnieuw instellen in
2) Stel de MAX-waarde in die het meest geschikt is voor de belasting
3) Sla deze MAX-waarde op
1>
> 5 sec 2 sec
De MIN-waarde opnieuw
instellen
De MAX-waarde opnieuw
instellen
2
>
2
>
< 0,5 sec -1% MIN < 0,5 sec +1% MAX
> >
> 0,5 sec MIN > 0,5 sec MAX
3>3>
> 2 sec 2 sec MIN > 2 sec 2 sec MAX
KOPPELEN
1. De ontvanger in de koppelmodus zetten
A) Als de ontvanger nog nooit gekoppeld is
B) Met de ontvanger
C) Met de schakelaar
D) Met een reeds gekoppelde zender
2. Het koppelen met het andere product
voltooien
3. De configuratiemodus afsluiten
A) Automatisch
B) Met de ontvanger
C) Met de schakelaar
Koppelen met
TaHoma, Con-
nexoon io of Nina
Koppelen met een
1-weg io-zender
Bevestiging
1. A) Schakel het product
uit
en dan weer in met de
schakelaar.
Schakel het product
uit en dan weer in met
de schakelaar. Druk
vervolgens 2 secon-
den PROG- op de
toets van de nieuwe
afstandsbediening.
De lamp
brandt 2
seconden
en gaat dan
weer uit.+
De led
brandt groen
tot de eerste
koppeling
voltooid is of
gedurende 10
minuten.
B) Druk op de 2 seconden PROG-toets
van de ontvanger.
C) Schakel het product uit en dan weer in met de
schakelaar. Druk vervolgens binnen de 10 minu-
ten op de drukknop.5 keer snel achter elkaar
D) Druk op de 2 seconden PROG-toets van de
zender die al met de ontvanger is gekoppeld om
de ontvanger in de koppelmodus te schakelen.
2. Start de procedure
om een apparaat
toe te voegen in de
TaHoma-, Connexoon
io- of Nina-interface,
en volg de instructies
op het scherm.
Druk <0,5 seconde
op de PROG-toets
van de toe te voegen
zender om de toe-
voegingsprocedure te
beëindigen.
De lamp
brandt 2
seconden
en gaat dan
weer uit.
+
De led
knippert
enkele keren
groen en gaat
dan uit.
3. A) Automatisch:na een geslaagde koppeling of na
10 minuten
B) Druk op de <0,5 seconde PROG-toets
van de ontvanger.
C) Druk op de drukknop.
De ontvanger verwijderen van TaHoma,
Connexoon io of Nina
1. Selecteer het te verwijderen systeem in de TaHoma-, Connexoon io-
of Nina-interface.
2. Start de procedure om een systeem te verwijderen.
3. Volg de instructies op het scherm.
De ontvanger verwijderen van een 1-weg io-
zender
1. Zet de dimbare led IZYMOTM io-ontvanger in de koppelmodus.
2. Druk kort (<0,5 seconde) op de van de reeds gekoppelde PROG-toets
zender die u wilt verwijderen om de verwijderprocedure te beëindigen.
3. De belasting brandt 2 seconden en gaat dan uit, de led knippert enkele
keren groen en gaat dan uit.
RESETTEN
De dimbare led
IZYMO™ io-ontvanger resetten
Er zijn 2 soorten reset voor deze micromodule.
Alleen alle koppelingen verwijderen: 7 seconden PROG- Druk op de
toets van de ontvanger (of op de PROG-toets van een gekoppelde
zender) totdat het licht brandt en 2 keer uitgaat of totdat de led enkele
keren groen knippert en dan uitgaat. De ontvanger is nu met geen enkele
draadloze zender meer gekoppeld.
En/of
Alleen de configuratie resetten 7 seconden CFG-toets: Druk op de
totdat de led enkele keren blauw knippert en vervolgens uitgaat.De
parameters van de ontvanger worden op de standaardwaarden ingesteld
en de automatische detectie van het type bedieningspunt wordt opnieuw
gestart.
FAQ
Zie onze specifieke webpagina voor een lijst met vaak gestelde vragen
en antwoorden:
Nederland
https://www.somfy.nl/ondersteuning
Belgie
https://www.somfy.be/nl-be/ondersteuning
Voor andere landen, neem contact op met de klantendienst van Somfy.
TECHNISCHE GEGEVENS
Voeding
220-240V , 50Hz
Uitgang
220-240V , 50Hz, max. 0,65A
Vervuiling
Klasse II
Dikte van de
voedingskabel
Minimaal: 0,75 mm²
Maximaal: 1,5 mm²
Beschermingsklasse
IP 20
Beschermingsklasse
Dubbel geïsoleerd zonder aarde
Afmetingen
43 x 43 x 13 mm
Draadloos protocol
2-weg io-homecontrol
Frequentiebanden en
eectief uitgestraald
vermogen
868.000MHz - 868.600MHz ERP < 25 mW
868.700MHz - 869.200MHz ERP < 25 mW
869.700MHz - 870.000MHz ERP < 25 mW
Bereik in een vrij veld
250 m (draadloos bereik "WONING")
Bereik tussen twee
betonnen muren
20 m
Aantal io-homecon-
trol-bedieningspunten
1-weg: 10 afstandsbedieningen
2-weg: onbeperkt
Werkingstemperatuur
0°C tot + 55°C
Vochtigheid
85% relatieve vochtigheid bij 25°C
Hoogte
< 2000 m
100W
0.43A
0.43A
Specyfikacje produktu
| Marka: | Somfy |
| Kategoria: | system alarmowy |
| Model: | io |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Somfy io, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje system alarmowy Somfy
3 Października 2024
3 Października 2024
Instrukcje system alarmowy
- system alarmowy Ikea
- system alarmowy Dometic
- system alarmowy Gigaset
- system alarmowy Hikvision
- system alarmowy EZVIZ
- system alarmowy Nedis
- system alarmowy Imou
- system alarmowy Blaupunkt
- system alarmowy Evolveo
- system alarmowy Honeywell
- system alarmowy Swann
- system alarmowy ORNO
- system alarmowy Qolsys
- system alarmowy Vimar
- system alarmowy Dahua Technology
- system alarmowy Eufy
- system alarmowy Renkforce
- system alarmowy Redmond
- system alarmowy Velleman
- system alarmowy Pyle
- system alarmowy Abus
- system alarmowy Elro
- system alarmowy Olympia
- system alarmowy Schwaiger
- system alarmowy Kemo
- system alarmowy Yale
- system alarmowy Vivanco
- system alarmowy Burg Wächter
- system alarmowy Monacor
- system alarmowy M-e
- system alarmowy Smartwares
- system alarmowy Eminent
- system alarmowy Doro
- system alarmowy Techly
- system alarmowy Steren
- system alarmowy FireAngel
- system alarmowy Chacon
- system alarmowy Konig
- system alarmowy DESQ
- system alarmowy X4-Tech
- system alarmowy Electia
- system alarmowy Gripo
- system alarmowy FBT
- system alarmowy Chuango
- system alarmowy ETiger
- system alarmowy Tzumi
- system alarmowy Woonveilig
- system alarmowy ConiuGo
- system alarmowy Olymp
- system alarmowy Pentatech
- system alarmowy Schabus
- system alarmowy Cordes
- system alarmowy Protector
Najnowsze instrukcje dla system alarmowy
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
