BEZPRZEWODOWA CZUJKA MAGNETYCZNA

WIRELESS MAGNETIC CONTACT

FUNK-MAGNETKONTAKT

БЕСПРОВОДНОЙ МАГНИТОКОНТАКТНЫЙ ИЗВЕЩАТЕЛЬ

БЕЗПРОВІДНИЙ МАГНІТОГЕРКОНОВИЙ СПОВІЩУВАЧ

DETECTEUR MAGNETIQUE SANS FIL

DRAADLOOS MAGNEETCONACT

RIVELATORE MAGNETICO SENZA FILI

CONTACTO MAGNÉTICO INALÁMBRICO

BEZDRÁTOVÝ MAGNETICKÝ KONTAKT

BEZDRÔTOVÝ MAGNETECKÝ KONTAKT

ΑΣΥΡΜΑΤΗ ΜΑΓΝΗΤΙΚΗ ΕΠΑΦΗ

VEZETÉKNÉLKÜLI MÁGNESES KONTAKTUS

PL EN

DE RU UA

FR NL IT ES

CZ SK GR HU

MMD-300

mmd300_int 06/19

MICRA

SATEL sp. z o.o.

ul. Budowlanych 66; 80-298 Gdansk, POLAND

tel. +48 58 320 94 00; www.satel.eu

Czujka MMD-300 umożliwia wykrycie otwarcia drzwi, okna itp. Czujka jest

obsługiwana przez:

• centrale alarmowe PERFECTA 16-WRL i PERFECTA 32-WRL,

• moduł alarmowy MICRA (wersja oprogramowania 2.02 lub nowsza),

• kontroler VERSA-MCU,

• kontroler MTX-300.

Instrukcja dotyczy czujki z wersją elektroniki 1.4 lub nowszą.

WŁAŚCIWOŚCI

• Dwa kontaktrony pozwalające na wybór sposobu montażu magnesu.

• Wejście umożliwiające podłączenie czujki przewodowej typu NC.

• Dioda LED do sygnalizacji w trybie testowym.

• Kontrola stanu baterii.

• Styk sabotażowy reagujący na otwarcie obudowy i oderwanie od podłoża.

OPIS

Alarmy

Czujka zgłasza alarm w następujących przypadkach:

• otwarcie styków kontaktronu po oddaleniu magnesu,

• otwarcie wejścia NC,

• otwarcie styku sabotażowego (alarm sabotażowy).

Tryby pracy

Normalny – każdy alarm skutkuje wysłaniem transmisji radiowej.

Oszczędzania energii – po wysłaniu przez czujkę informacji o alar-

mie wywołanym otwarciem styków kontaktronu lub otwar-

ciem dodatkowego wejścia, kolejna transmisja z informacją

o takim alarmie zostanie wysłana najwcześniej po upływie 3 minut. Alarmy

sabotażowe wysyłane są zawsze.

Wyboru między trybem normalnym a trybem oszczędzania energii dokonuje

się przy pomocy kołków E-SAVE MODE (rys. 1).

Tryb testowy

Tryb testowy jest włączany na 20 minut po włożeniu baterii lub otwarciu

styku sabotażowego. Gdy uruchomiony jest tryb testowy, działa dioda LED

i czujka pracuje jak w trybie normalnym.

Transmisje okresowe

Co 15 minut czujka wysyła transmisję z informacją o aktualnym stanie aktywnego

kontaktronu, wejścia, styku sabotażowego i baterii. Okresowe transmisje służą

do nadzorowania obecności i sprawności czujki.

Płytka elektroniki

1 bateria litowa CR123A.

2 styk sabotażowy.

3 kołki do konguracji czujki:

E-SAVE MODE – wybór trybu pracy:

kołki zwarte – tryb oszczędzania energii;

kołki rozwarte – tryb normalny.

SIDE SWITCH – wybór aktywnego kontaktronu:

kołki zwarte – kontaktron boczny;

kołki rozwarte – kontaktron dolny.

4 zaciski:

M - wejście typu NC (jeżeli do wejścia nie jest podłączona

czujka, należy je połączyć z masą).

COM - masa.

Dioda LED i kontaktrony umieszczone są po drugiej stronie płytki

elektroniki.

Dioda LED

Dioda LED działa w trybie testowym i sygnalizuje:

• transmisję okresową – krótki błysk (80 milisekund),

• alarm – świeci przez 2 sekundy.

Kontrola stanu baterii

Gdy napięcie baterii jest niższe od 2,75 V, w trakcie każdej transmisji

wysyłana jest informacja o słabej baterii.

The MMD-300 magnetic contact can detect opening of a door, window, etc.

The magnetic contact is supported by:

• PERFECTA 16-WRL and PERFECTA 32-WRL control panels,

• MICRA alarm module (rmware version 2.02 or newer),

• VERSA-MCU controller,

• MTX-300 controller.

This manual applies to the device with electronics version 1.4 or newer.

FEATURES

• Two reed switches allowing to select the magnet installation manner.

• Input for connecting an NC type hardwired detector.

• LED indicator enabled in test mode.

• Battery status control.

• Tamper protection against cover removal and tearing enclosure

from the wall.

DESCRIPTION

Alarms

The magnetic contact reports alarm in the following cases:

• opening reed switch contacts after removal of magnet,

• opening the NC type input,

• opening the tamper contact (tamper alarm).

Operating modes

Normal – each alarm results in sending a radio transmission.

Energy save – after sending information about the alarm caused by opening the

reed switch contacts or opening the additional input, the next transmission

containing information on this alarm will be sent after 3 minutes at the earliest.

Tamper alarms are always sent.

To select between normal mode and energy saving mode, use the E-SAVE

MODE pins (Fig. 1).

Test mode

The test mode is turned on for 20 minutes after inserting the battery

or opening the tamper contact. When the test mode is enabled, the LED

is working and the magnetic contact operates like in the normal mode.

Periodic transmissions

Every 15 minutes, the magnetic contact sends a transmission containing in-

formation on the current status of the active reed switch, input, tamper contact

and battery. Periodic transmissions are used to monitor presence and operation

of the magnetic contact.

Electronic board

1 CR123A lithium battery.

2 tamper contact.

3 detector conguration pins:

E-SAVE MODE – operating mode selection:

pins shorted – energy save mode;

pins open – normal mode.

SIDE SWITCH – selection of active reed switch:

pins shorted – side reed switch;

pins open – bottom reed switch.

4 terminals:

M - NC type input (if no detector is connected to the input, connect

the input to common ground).

COM - common ground.

The LED and reed switches are placed on the other side of the electronics board.

LED

The LED is working in the test mode and indicates:

• periodic transmission – short ash (80 milliseconds),

• alarm – ON for 2 seconds.

Battery status control

When the battery voltage is below 2.75 V, information about low battery

is sent during each transmission.

Der MMD-300 Magnetkontakt ermöglicht die Erkennung der Öffnung von Türen,

Fenstern usw. Der Magnetkontakt wird durch folgende Geräte unterstützt:

• Alarmzentralen PERFECTA 16-WRL und PERFECTA 32-WRL,

• Alarmmodul MICRA (Programmversion 2.02 oder höher),

• Funkbasismodul VERSA-MCU,

• Funkbasismodul MTX-300.

Die Anleitung bezieht sich auf den Magnetkontakt mit der Elektronikversion

1.4 oder höher.

EIGENSCHAFTEN

• Zwei Reedkontakte, welche die Auswahl der Montageart des Magneten

ermöglichen.

• Eingang für den Anschluss eines verdrahteten Melders Typ NC.

• LED-Diode zur Signalisierung im Testmodus.

• Kontrolle des Batteriezustandes.

• Sabotagekontakt gegen Öffnen des Gehäuses oder Abriss von der

Wand.

BESCHREIBUNG

Alarme

Der Magnetkontakt meldet einen Alarm in folgenden Fällen:

• Öffnen der Kontakte des aktiven Reedkontaktes nach der Entfernung

des Magneten,

• Öffnen des Eingangs Typ NC,

• Öffnen des Sabotagekontaktes (Sabotagealarm).

Betriebsmodus:

Normalmodus – nach jedem Alarm wird die Funkübertragung gesendet.

Energiesparmodus – nach dem Senden vom Magnetkontakt ei-

ner Information mit dem Alarm, der nach Öffnung der Reedkontakte

oder des zusätzlichen Eingangs ausgelöst wird, erfolgt die

nächste Übertragung der Alarmmeldung erst nach 3 Minuten.

Die Sabotagealarme werden immer gesendet.

Zur Auswahl zwischen dem Normalmodus und dem Energiesparmodus dienen

die Pins E-SAVE MODE (Abb. 1).

Testmodus

Der Testmodus wird 20 Minuten nach Einlegen der Batterie oder Öffnen

des Sabotagekontaktes aktiviert. Wenn der Testmodus eingeschaltet ist,

die LED arbeitet und der Magnetkontakt funktioniert als im Normalmodus.

Periodische Übertragungen

Alle 15 Minuten sendet der Magnetkontakt eine Information zum aktuellen

Zustand des aktiven Reedkontaktes, des Eingangs, des Sabotagekontaktes

und der Batterie. Periodische Übertragungen prüfen die Anwesenheit

und Funktionsleistung des Magnetkontaktes.

Elektronikplatine

1 Lithium-Batterie CR123A.

2 Sabotagekontakt.

3 Pins zur Konguration des Magnetkontaktes:

E-SAVE MODE – Auswahl des Betriebsmodus:

Pins geschlossen – Energiesparmodus;

Pins geöffnet – Normalmodus.

SIDE SWITCH – Auswahl des aktiven Reedkontaktes:

Pins geschlossen – vertikaler Reedkontakt;

Pins geöffnet – horizontaler Reedkontakt.

4 Klemmen:

M - Eingang Typ NC (wenn an den Eingang kein Melder angeschlossen

ist, verbinden Sie den Eingang mit der Masse).

COM - Masse.

Die LED-Diode und die Reedkontakte benden sich auf der anderen Seite

der Elektronikplatine.

LED-Diode

Die LED arbeitet im Testmodus und sie signalisiert:

• Periodische Übertragung – kurzer Blitz (80 Millisekunden),

• Alarm – leuchtet 2 Sekunden lang.

Kontrolle des Batteriezustandes

Wenn die Batteriespannung unter 2,75 V fällt, dann wird bei jeder

Übertragung eine Information über schwache Batterie gesendet.

Извещатель MMD-300 позволяет обнаружить открытие двери, окна и пр.

Извещатель поддерживается:

• приемно-контрольным прибором PERFECTA 16-WRL

и PERFECTA 32-WRL,

• охранным модулем MICRA (версия микропрограммы 2.02 или выше),

• контроллером VERSA-MCU,

• контроллером MTX-300.

Руководство распространяется на извещатель с печатной платой

версии 1.4 или выше.

ОБЩИЕ СВЕДЕНИЯ

• Два геркона для выбора способа монтажа магнита.

• Вход для подключения проводного извещателя типа NC (с нормаль-

но замкнутыми контактами).

• Светодиод для индикации в тестовом режиме.

• Контроль состояния батареи.

• Тамперный контакт, реагирующий на вскрытие корпуса и отрыв

от монтажной поверхности.

ОПИСАНИЕ

Тревоги

Извещатель сигнализирует тревогу в следующих случаях:

•

размыкание контактов геркона после отдаления магнита,

• размыкание входа NC,

• нарушение тамперного контакта (тревога саботажа).

Режим работы:

Стандартный – каждая тревога вызывает отправку информации по радио-

каналу.

Энергосбережения –

в случае отправки информации о тревоге после размы-

кания контактов геркона или дополнительного входа извещатель отправит

в очередной раз информацию об этой тревоге не раньше чем по истечении

трех минут. Саботажные тревоги отправляются всегда.

Выбор между стандартным режимом работы и режимом энергосбережения

осуществляется с помощью контактов E-SAVE MODE (рис. 1).

Тестовый режим

Тестовый режим включается на время 20 минут после установки батареи

или нарушения тамперного контакта. Когда запущен тестовый режим,

светодиод извещателя горит и извещатель работает в стандартном режиме.

Тест связи

Каждые 15 минут извещатель отправляет информацию о текущем состоянии

тамперного контакта и батареи. Периодический тест связи предназначен

для проверки присутствия и исправности извещателя.

Печатная плата

1 литиевая батарея CR123A.

2 тамперный контакт.

3 штырьки для настройки извещателя:

E-SAVE MODE – выбор режима работы извещателя:

контакты замкнуты – режим энергосбережения;

контакты

разомкнуты – стандартный режим работы;

SIDE SWITCH – выбор активного геркона:

штырьки замкнуты – боковой геркон;

штырьки разомкнуты – нижний геркон.

4 клеммы:

M - вход типа NC (если к входу извещатель не подключен, вход

следует замкнуть на массу).

COM - масса (0 В).

Светодиод и герконы установлены на обратной стороне печатной

платы.

Светодиод

Светодиод для индикации в тестовом режиме:

• теста связи – короткая вспышка (80 мс),

• тревогу – светодиод горит в течение 2 секунд.

Контроль состояния батареи

Если напряжение батареи падет ниже 2,75 В, то во время каждой

передачи отправляется информация о разряженной батарее.

Сповіщувач MMD-300 дозволяє виявити відкриття дверей, вікон і т.п.

Він підтримується:

• приладом PERFECTA 16-WRL i PERFECTA 32-WRL,

• охоронним модулем MICRA (мікропрограма версії 2.02 або новіша),

• контролером VERSA-MCU,

• контролером MTX-300.

Інструкція поширюється на сповіщувачі з платою версії 1.4

або новішою.

ВЛАСТИВОСТІ

• Два геркони, що дають можливість вибрати спосіб монтажу.

• Вхід для підключення провідного сповіщувача типу NC.

• Світлодіод для індикації в тестовому режимі.

• Контроль стану батареї.

• Тамперний контакт, який реагує на відкриття корпусу та відрив

від основи.

ОПИС

Тривоги

Сповіщувач викликає тривогу у випадку:

• розімкнення контактів геркону після віддалення магніту,

• розімкнення контактів додаткового входу NC,

• розімкнення тамперного контакту (тривога саботажу).

Режими роботи:

Стандартний – кожна тривога викликає відправлення радіопередачі.

Економії батареї – після відправлення сповіщувачем інформації

про тривогу у результаті розімкнення контактів геркону або розімкнення

контактів додаткового входу, наступна передача, яка повідомляє

про таку тривогу відправляється після 3 хвилин. Тамперні тривоги

відправляються завжди.

Активувати стандартний режим або режим економії батареї дозволяють

контакти E-SAVE MODE (мал. 1).

Тестовий режим

Тестовий режим вмикається на 20 хвилин з моменту встановлення

батареї або розмикання тамперного контакту. Коли запущений тес-

товий режим, світлодіод сповіщувача горить і сповіщувач працює

в стандартному режимі.

Тест зв’язку

Кожні 15 хвилин сповіщувач відправляє інформацію про стан активного

геркону, входу, тамперного контакту та батареї. Періодичній тест зв’язку

призначений для контролю присутності і роботи сповіщувача.

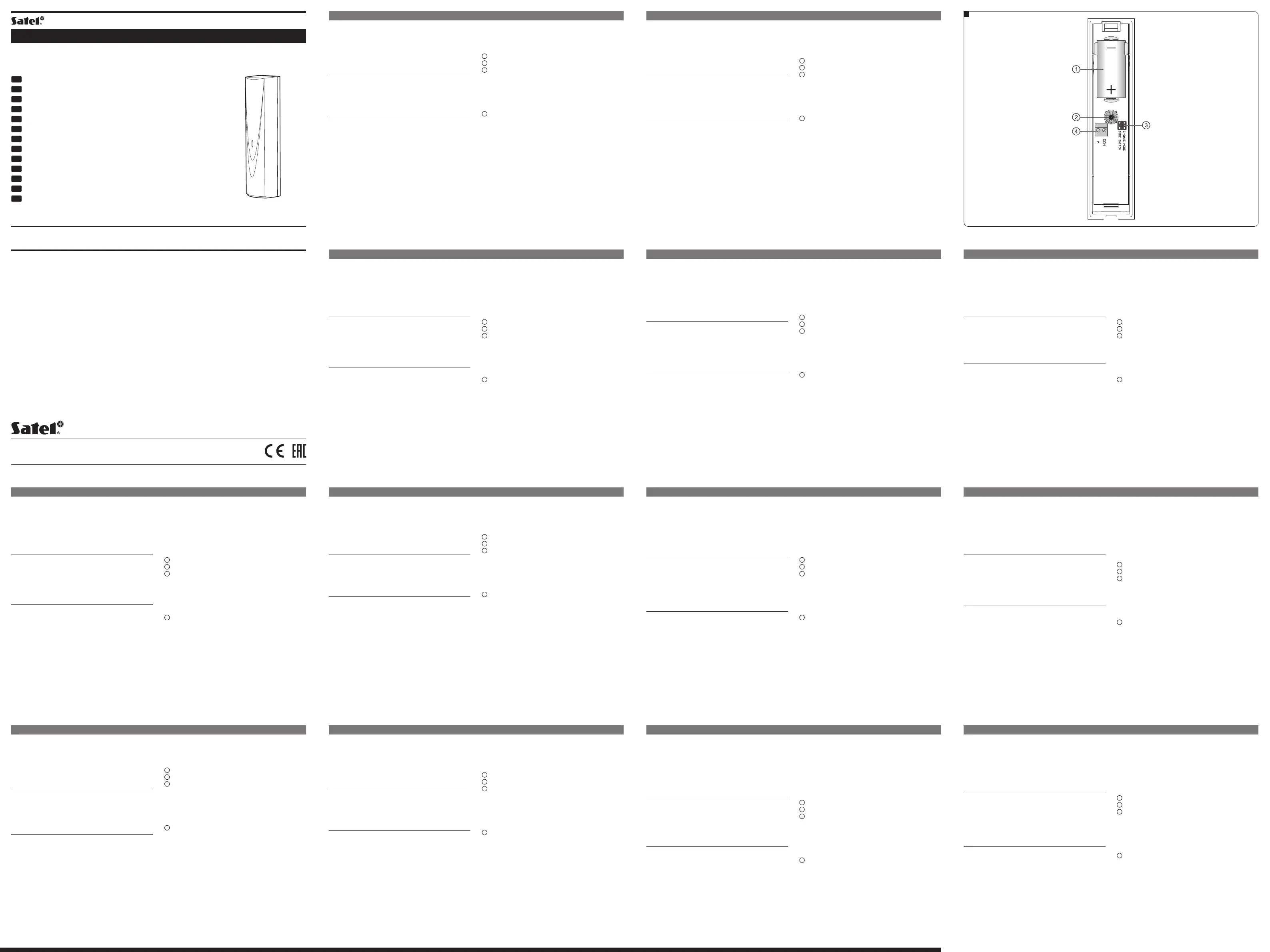

Плата електроніки

літієва батарея CR123A.

тамперний контакт.

контакти для налаштування сповіщувача:

E-SAVE MODE – вибір режиму роботи:

контакти замкнуті – режим економії батареї;

контакти розімкнуті – стандартний режим.

SIDE SWITCH – вибір активного геркону:

контакти замкнуті – бічний геркон;

контакти розімкнуті – нижній геркон.

клеми:

M - вхід типу NC (якщо до входу не буде під’єднаний сповіщувач,

слід замкнути його на масу).

COM - маса (0 В).

Світлодіод та геркони встановлені з іншої сторони плати.

Світлодіод

Світлодіод працює у тестовому режимі та сигналізує:

• тест зв’язку – короткий сполох (80 мс),

• тривогу – світлодіод світиться протягом 2 секунд.

Контролювання стану батареї

У випадку падіння напруги нижче 2,75 V, сповіщувач під час кожної

передачі відправляє інформацію про низький заряд батареї.

Le détecteur MMD-300 est conçu pour détecter l’ouverture de la porte,

de la fenêtre, etc. Le détecteur est géré par :

• les centrales d’alarme PERFECTA 16-WRL et PERFECTA 32-WRL,

• le module d’alarme MICRA (en version du logiciel 2.02 ou ultérieure),

• le contrôleur VERSA-MCU,

• le contrôleur MTX-300.

La présente notice est applicable au détecteur en version d’électronique

1.4 ou ultérieure.

CARACTERISTIQUES

• Deux interrupteurs à lames souples permettant de choisir le mode

d’installation de l’aimant.

• Entrée pour raccorder un détecteur laire de type NC.

• Voyant LED pour la signalisation en mode test.

• Contrôle de l’état de la pile.

• Contact d’autoprotection répondant à l’ouverture du boîtier et à l’arra-

chement du support.

DESCRIPTION

Alarmes

Le détecteur signale une alarme dans les cas suivants :

• l’ouverture des contacts de l’interrupteur, si l’aimant est éloigné,

• l’ouverture de l’entrée NC,

• l’ouverture du contact d’autoprotection (l’alarme de sabotage).

Mode de fonctionnement

Normal – chaque alarme donne lieu à l’envoi d’une transmission radio.

Economie d’énergie – après l’envoi de l’information par le module sur

l’alarme causée par l’ouverture du contact d’autoprotection ou l’ouverture

de l’entrée supplémentaire, la transmission successive avec l’information

sur cette alarme sera envoyée au plus tôt après 3 minutes. Les alarmes

de sabotage sont toujours envoyées.

Pour choisir le mode normal ou le mode d’économie d’énergie, utiliser les

broches E-SAVE MODE (g. 1).

Mode test

Le mode test est activé pendant 20 minutes après l’insertion des piles ou

l’ouverture du contact d’autoprotection. Lorsque le mode test est activé, le

voyant LED fonctionne et le détecteur fonctionne comme en mode normal.

Transmissions périodiques

Toutes les 15 minutes, le détecteur envoie une transmission avec l’information

sur l’état actuel de l’interrupteur à lames souples actif, de l’entrée, du contact

d’autoprotection et de la pile. Les transmissions de test servent à surveiller

la présence et le bon fonctionnement du détecteur.

Carte électronique

1 pile au lithium CR123A.

2 contact d’autoprotection.

3 broches pour la conguration du détecteur :

E-SAVE MODE – choix du mode de fonctionnement :

broches fermées – mode économie d’énergie ;

broches ouvertes – mode normal.

SIDE SWITCH – choix de l’interrupteur actif :

broches fermées – interrupteur latéral ;

broches ouvertes – interrupteur inférieur.

4 bornes :

M - entrée type NC (si aucun détecteur n’est connecté à l’entrée,

la court-circuiter à la masse).

COM - masse.

Le voyant LED et les interrupteurs sont installés de l’autre côté de la carte

électronique.

Voyant LED

Le voyant LED fonctionne en mode test et signale :

• transmission périodique – ash court (80 millisecondes),

• alarme – le voyant est allumé 2 secondes.

Contrôle de l’état de la pile

Lorsque la tension de la pile descend au-dessous de 2,75 V, l’information

sur la pile faible est envoyée pendant chaque transmission.

Het MMD-300 magneetcontact kan het openen van een deur, raam, etc.

detecteren. Het magneetcontact wordt ondersteund door de:

• PERFECTA 16-WRL en PERFECTA 32-WRL alarmsystemen,

• MICRA alarm module (rmware versie 2.02 of nieuwer),

• VERSA-MCU controller,

• MTX-300 controller.

Deze handleiding heeft betrekking op apparaten met elektronische versie

1.4 of nieuwer.

EIGENSCHAPPEN

• Twee reedcontacten voor keuze hoe het magneet geïnstalleerd wordt.

• Ingang voor het aansluiten van een bekabelde NC type detector.

• LED indicatie, actief in de test mode.

• Batterij status controle.

• Sabotagecontact tegen het openen en verwijderen van de behuizing.

BESCHRIJVING

Alarmen

Het magneetcontact rapporteert een alarm in de volgende situaties:

• openen van het reedcontact na verwijdering van de magneet,

• openen van de NC type ingang,

• openen van het sabotagecontact (sabotage alarm).

Werkingsmode

Normaal – elk alarm wordt draadloos verzonden.

Energie besparend – na het verzenden van een alarm veroorzaakt door het

openen van het reedcontact, of het door het openen van de externe ingang

zal de volgende transmissie bij een volgend alarm pas op zijn vroegst na 3

minuten worden verzonden. Sabotage alarmen worden altijd verzonden.

De normale mode en energiebesparende mode kunt u selecteren met gebruik

van de E-SAVE MODE jumper (Fig. 1).

Test mode

De test mode staat aan voor 20 minuten na het plaatsen van de batterij of

openen van het sabotagecontact. Wanneer de test mode ingeschakeld is zal

de LED aan gaan en het magneetcontact zal werken zoals in de normale mode.

Periodieke transmissies

Elke 15 minuten zal de detector een transmissie verzenden met daarin infor-

matie over de status van het actieve reedcontact, ingang, sabotage contact en

batterij. Periodieke transmissies worden gebruikt voor aanwezigheidscontrole

en werking van het magneetcontact.

1 CR123A lithium batterij.

2 sabotagecontact.

3 detector conguratie jumpers:

E-SAVE MODE – werking mode selectie:

pinnen gesloten – energiebesparende mode;

pinnen open – normale mode.

SIDE SWITCH – selectie van het actieve reedcontact:

pinnen gesloten – reedcontact lange zijde;

pinnen open – reedcontact korte zijde.

4 aansluitingen:

M - NC type ingang (indien geen detector aangesloten wordt dient

de ingang verbonden te worden met de common ground).

COM - common ground.

De LED en reedcontacten zijn aan de andere kant van de print

gepositioneerd.

LED

De LED werkt in de test mode en geeft het volgende weer:

• polling – korte its (80 milliseconden),

• alarm – AAN voor 2 seconden.

Batterij status controle

Indien het voltage van de batterij onder de 2.75 V komt, dan wordt een lage

batterij melding mee verzonden tijdens elke transmissie.

Il dispositivo MMD-300 è progettato per rilevare l’apertura di porte, nestre, etc.

Il presente manuale, fa riferimento a dispositivi con versione hardware 1.4

oppure superiore.

Il rivelatore può essere gestito da:

• centrale di allarme PERFECTA 16-WRL e PERFECTA 32-WRL,

• modulo di allarme MICRA (versione rmware 2.02 o superiore),

• ricevitore VERSA-MCU,

• ricevitore MTX-300.

CARATTERISTICHE

• Due contatti reed, che permettono la selezione della modalità di instal-

lazione del magnete.

• Ingresso che permette il collegamento di un rilevatore cablato di tipo

NC.

• LED di segnalazione per modalità di test.

• Controllo stato batteria.

• Protezione anti-manomissione, contro l’apertura dell’alloggiamento

e la sua rimozione dalla supercie di montaggio.

DESCRIZIONE

Allarmi

Il rivelatore segnala l’allarme nei seguenti casi:

• apertura del contatto reed dopo l’allontanamento del magnete,

• apertura dell’ingresso NC,

• apertura del contatto antimanomissione (allarme manomissione).

Modalità operativa

normale – ogni allarme rilevato viene trasmesso immediatamente. Non

esistono tempi di stand-by tra una trasmissione e la successiva.

risparmio energetico – dopo la trasmissione dell’allarme, il sensore entra

in modalità risparmio energetico per 3 minuti. In questo periodo, gli allarmi

rilevati non vengono trasmessi. Le aperture del contatto antimanomissione

vengono sempre trasferite e non sono soggette a tempi di stand-by.

La selezione, tra la modalità normale e la modalità risparmio energetico, viene

effettuata attraverso i pin E-SAVE MODE (dis. 1).

Modalità di test

La modalità di test, viene attivata per 20 minuti dopo l’inserimento della batteria,

oppure dopo l’apertura del contatto anti-manomissione. Quando viene attivata

la modalità di test, il LED è attivo e il rivelatore opera nella modalità normale.

Trasmissioni di test

Ogni 15 minuti, il

rivelatore

invia una trasmissione contenente l’informazione

sullo stato del contatto reed attivo, del ingresso NC, sullo stato dei contatti

anti-manomissione e della batteria. Queste trasmissioni periodiche, servono

alla supervisione della presenza e della corretta operatività del rilevatore.

Scheda elettronica

batteria al litio CR123A.

contatto anti-manomissione.

pin di congurazione dell’apparecchiatura:

E-SAVE MODE – selezione della modalità operativa:

pin chiuso – modalità di risparmio energetico;

pin aperto – modalità normale.

SIDE SWITCH – selezione del contatto reed attivo:

pin chiuso – contatto reed laterale;

pin aperto – contatto reed inferiore.

morsetti:

M - l’ingresso di tipo NC (se all’ingresso non viene collegato il rivelatore,

cortocircuitarlo alla massa).

COM - massa.

Il LED e i reed sono posizionati sull’altro lato della scheda elettronica.

LED

Il LED è funzionante soltanto durante la modalità di test per indicare:

• trasmissione test – lampeggio breve (80 millisecondi),

• allarme – ON per 2 secondi.

Controllo stato batteria

Quando la tensione della batteria scende sotto i 2,75 V, l’informazione

di batteria scarica è inviata ad ogni trasmissione.

El contacto MMD-300 puede detectar la apertura de la puerta, ventana, etc.

Puede operar junto con:

• centrales de alarmas PERFECTA 16-WRL y PERFECTA 32-WRL,

• módulo de alarma MICRA (versión del rmware 2.02 o posterior),

• controlador VERSA-MCU,

• controlador MTX-300.

El presente manual se reere al contacto con la versión del rmware 1.4 o

bien posterior.

PROPIEDADES

• Dos interruptores del contacto “reed” para seleccionar el método

de instalación del imán.

• Entrada para conectar el detector cableado tipo NC.

• Diodo LED para la señalización en modo test.

• Control del estado de la pila.

• Protección antisabotaje contra la apertura de la caja y retirada

de la supercie.

DESCRIPCIÓN DEL FUNCIONAMIENTO

Alarmas

El contacto indicará alarma en los siguientes casos:

• apertura de los contactos “reed” después de alejar el imán,

• apertura de la entrada NC,

• apertura de la protección antisabotaje (alarma de sabotaje).

Modos operativos:

Normal – cada alarma resulta en envío de transmisión radio.

Ahorro de energía – después de que el contacto envíe la información sobre

la alarma activada por la apertura de los interruptores del contacto “reed”

o bien la apertura de la entrada adicional, la siguiente transmisión con la

información sobre dicho alarma se enviará al cabo de 3 minutos como

mínimo. Las alarmas de sabotaje se envían siempre.

Para seleccionar entre el modo normal y modo de ahorro de energía,

es preciso utilizar los pins E-SAVE MODE (g. 1).

Modo test

El modo test se activa por 20 minutos después de insertar las pilas o bien abrir

la protección antisabotaje. Cuando el modo test está activado, el diodo LED

está funcionando y el contacto trabaja como en modo normal.

Transmisiones periódicas

Cada 15 minutos, el contracto envía una transmisión que con-

tiene la información sobre el eestado actual del interrup-

tor “reed” activo, la entrada, las protecciones antisabotajes

y las pilas. Las transmisiones periódicas son utilizadas para monitorear

la presencia y operativa del detector.

Placa electrónica

1 pila de litio CR123A.

2 protección antisabotaje.

3 pins para congurar el contacto:

E-SAVE MODE – selección de modo de operativa:

pins cerrados – modo de ahorro de energía;

pins abiertos – modo normal.

SIDE SWITCH – selección de interruptor del contacto “reed” activo:

pins cerrados – interruptor del contacto “reed” lateral;

pins abiertos – interruptor del contacto “reed” inferior.

4 contactos:

M - entrada tipo NC (si ningún detector está conectado con la entrada,

es necesario conectarla con masa).

COM - masa.

El diodo LED y los contactos “reed” están colocados al otro lado

de la placa electrónica.

Diodo LED

Diodo LED funciona en el modo test y señaliza:

• transmision periódica – un ash corto (80 milisegundos),

• alarma – ON durante 2 segundos.

Control del estado de la pila

Cuando la tensión de la pila es inferior a 2,75 V, durante cada transmisión

se enviará una información sobre la pila baja.

Magnetický kontakt MMD-300 může detekovat otevření dveří oken, atd.

Magnetický kontakt je podporován:

• ústřednami PERFECTA 16-WRL a PERFECTA 32-WRL,

• zabezpečovacím modulem MICRA (rmware verze 2.02 nebo novější),

• kontrolér VERSA-MCU,

• kontrolér MTX-300.

Tento manuál se vztahuje k zařízení s verzí desky elektroniky 1.4 a vyšší.

VLASTNOSTI

• Dva jazýčkové kontakty umožňující výběr způsobu montáže magnetu.

• Vstup pro připojení externího drátového detektoru typu NC.

• LED kontrolka pro testovací režim.

• Kontrola stavu baterie.

• Dvojitá tamper ochrana proti otevření krytu a stržení zadního krytu ze

stěny.

POPIS

Poplachy

Magnetický kontakt zasílá poplachy v následujících případech:

• otevření jazýčkového kontaktu po oddálení magnetu,

• otevření výstupu typu NC,

• otevření tamper kontaktu (tamper poplach).

Pracovní režimy

Normal – každý poplach je zaslán bezdrátově na ústřednu.

Energy save (úspora energie) – po odeslání informace o poplachu po od-

dálení magnetu, rozpojením přídavného vstupu, pak k přenosu obsahující

informaci o poplachu pošle detektor až po 3 minutách. Tamper poplachy

jsou zasílány vždy okamžitě.

Pro přepnutí režimu úspory energie, použijte piny E-SAVE MODE (Obr. 1).

Testovací režim

Testovací režim se zapne na 20 minut po vložení baterie nebo po otevření

tamper kontaktu. Pokud je aktivován testovací režim, je zapnuta signalizace

LED a magnetický kontakt reaguje jako v normálním režimu.

Periodický přenos

Každých 15 minut zasílá detektor informaci obsahující stav aktivních jazýč-

kových kontaktů, vstupu, tamper kontaktu a baterie. Periodický přenos slouží

ke kontrole přítomnosti a funkce detektoru.

Deska elektroniky

1 baterie CR123A.

2 tamper kontakt.

3 kongurační piny detektoru:

E-SAVE MODE – volba pracovního režimu:

piny propojeny – režim úspory energie;

piny rozpojeny – normální režim.

SIDE SWITCH – výběr aktivního jazýčkového kontaktu:

piny propojeny – postranní jazýčkový kontakt

piny rozpojeny – spodní jazýčkový kontakt.

4 svorky:

M - vstup typu NC (pokud na vstup není připojen detektor, připojte

vstup na společnou zem).

COM - společná zem.

LED a jazýčková relé jsou umístěna na druhé straně desky s elektronikou.

LED

LED je funkční v testovacím režimu a zobrazuje:

• periodický přenos – krátké bliknutí (80 milisekund),

• poplach – svítí po dobu 2 sekund.

Kontrola stavu baterie

Pokud napětí na baterii poklesne pod 2,75 V, přenese se informace o

slabé baterii při každém periodickém přenosu.

Magnetický kontakt MMD-300 umožňuje zistiť otvorenie okna, dverí

a podobne. Je určený na spoluprácu s:

• zabezpečovacie ústredne PERFECTA 16-WRL a PERFECTA 32-WRL,

• alarmový modul MICRA (programová verzia 2.02 alebo novšia),

• kontrolér VERSA-MCU,

• kontrolér MTX-300.

Príručka sa týka magnetu s verziou elektroniky 1.4 alebo novšou.

VLASTNOSTI

• Dva kontakty umožňujúce výber spôsobu montáže magnetu.

• Vstup na pripojenie externého drôtového detektora typu NC.

• LED-ka na signalizáciu v testovacom režime.

• Kontrola stavu batérie.

• Sabotážny kontakt reagujúci na otvorenie krytu a odtrhnutie zo steny.

POPIS

Alarmy

Detektor zahlási alarm v nasledujúcich prípadoch:

• otvorenie kontaktov po odtiahnutí magnetu,

• otvorenie vstupu NC,

• otvorenie sabotážneho kontaktu (alarm sabotáže).

Režimy činnosti

Normálny – každý alarm spôsobí zaslanie rádiového prenosu.

Šetrenie energie – po zaslaní magnetom informácie o alarme spustenom

otvorením kontaktov alebo otvorením dodatočného vstupu, bude nasle-

dujúci prenos s informáciou o takomto alarme zaslaný najskôr po uplynutí

3 minút. Alarmy sabotáže sú zasielané vždy.

Výber medzi normálnym režimom a režimom šetrenia energie sa vykonáva

pomocou jumpera E-SAVE MODE (obr. 1).

Testovací režim

Testovací režim sa zapína na 20 minút po vložení batérie alebo po narušení

sabotážneho kontaktu. Keď je spustený testovací režim pracuje LED-ka

a detektor pracuje ako v normálnom režime.

Pravidelné prenosy

Každých 15 minút bezdrôtový magnet zasiela prenos s informáciou

o aktuálnom stave aktívneho kontaktu, vstupu, sabotážneho kontaktu

a batérie. Pravidelné prenosy slúžia na kontrolovanie prítomnosti a funkčnosti

bezdrôtového kontaktu.

Doska elektroniky

1 lítiová batéria CR123A.

2 sabotážny kontakt.

3 jumpre na nastavenie činnosti:

E-SAVE MODE – výber režimu činnosti:

nasadený jumper – režim šetrenia energie;

nenasadený jumper – normálny režim.

SIDE SWITCH – výber aktívneho kontaktu:

nasadený jumper – bočný kontakt;

nenasadený jumper – dolný kontakt.

4 svorky:

M - vstup typu NC (ak na vstup nie je pripojený detektor, treba ho

prepojiť so zemou).

COM - zem.

LED-ka a kontakty sú umiestnené na druhej strane dosky elektroniky.

LED-ka

LED-ka pracuje v testovacom režime a signalizuje:

• pravidelný prenos – krátke bliknutie (80 milisekúnd),

• alarm – svieti 2 sekundy.

Kontrola stavu batérie

Pri poklese napätia pod 2,75 V, je počas každého prenosu zasielaná

informácia o slabej batérii.

Η μαγνητική επαφή MMD-300 μπορεί να ανιχνεύσει το άνοιγμα μιας πόρτας,

παραθύρου κλπ. Η μαγνητική επαφή υποστηρίζεται από:

• Πίνακες ελέγχου PERFECTA 16-WRL και PERFECTA 32-WRL,

• Μονάδα συναγερμού MICRA (έκδοση υλικολογισμικού 2.02 ή νεότε-

ρη),

• Ελεγκτής VERSA-MCU,

• Ελεγκτής MTX-300.

Αυτό το εγχειρίδιο ισχύει για τη συσκευή με ηλεκτρονική έκδοση 1.4 ή

νεότερη έκδοση.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Δύο διακόπτες reed που επιτρέπουν την επιλογή του τρόπου εγκατά-

στασης του μαγνήτη.

• Είσοδος για τη σύνδεση ανιχνευτή ενσύρματου τύπου NC.

• Ένδειξη LED για τη λειτουργία δοκιμής.

• Έλεγχος κατάστασης μπαταρίας.

• Προστασία από την απομάκρυνση του καλύμματος και του περιβλή-

ματος από τον τοίχο.

ΠΕΡΙΓΡΑΦΗ

Συναγερμός

Η μαγνητική επαφή αναφέρει συναγερμό στις ακόλουθες περιπτώσεις:

• άνοιγμα των επαφών του διακόπτη reed μετά την αφαίρεση του μαγνήτη,

• άνοιγμα της εισόδου τύπου NC,

• άνοιγμα της επαφής παραβίασης (συναγερμός παραβίασης).

Λειτουργίες λειτουργίας

NORMAL – κάθε συναγερμός έχει ως αποτέλεσμα την αποστολή ασύρματης

μετάδοσης.

ENERGY SAVE – μετά την αποστολή πληροφοριών σχετικά με τον συναγερμό

που προκαλείται από το άνοιγμα των επαφών διακόπτη reed ή το άνοιγμα

της πρόσθετης εισόδου, η επόμενη μετάδοση που περιέχει τις πληροφορίες

αυτού του συναγερμού θα αποσταλεί μετά από 3 λεπτά το νωρίτερο.

Οι συναγερμοί παραβίασης αποστέλλονται πάντα.

Για να επιλέξετε μεταξύ κανονικής λειτουργίας και εξοικονόμησης ενέργειας,

χρησιμοποιήστε τις ακίδες E-SAVE MODE (Εικ. 1).

Δοκιμή λειτουργίας

Η λειτουργία δοκιμής ενεργοποιείται για 20 λεπτά μετά την τοποθέτηση της

μπαταρίας ή το άνοιγμα της επαφής παραβίασης. Όταν είναι ενεργοποιημένη

η λειτουργία δοκιμής, η λυχνία LED και η μαγνητική επαφή λειτουργούν όπως

στην κανονική λειτουργία.

Περιοδικές μεταδόσεις

Κάθε 15 λεπτά, η μαγνητική επαφή στέλνει μια μετάδοση που περιέχει πληροφορίες

σχετικά με την τρέχουσα κατάσταση του ενεργού διακόπτη reed, της εισόδου, της

επαφής παραβίασης και της μπαταρίας. Οι περιοδικές μεταδόσεις χρησιμοποιούνται

για την παρακολούθηση της παρουσίας και της λειτουργίας της μαγνητικής επαφής.

Πλακέτα ηλεκτρονικών

1 Μπαταρία Λιθίου CR123A.

2 Επαφή παραβίασης

3 Ακίδες ρύθμισης ανιχνευτή.

E-SAVE MODE – επιλογή λειτουργίας:

Βραχυκύκλωμα - λειτουργία εξοικονόμησης ενέργειας

Ανοικτές ακίδες - κανονική λειτουργία.

SIDE SWITCH – επιλογή ενεργού διακόπτη reed:

Βραχυκύκλωμα – πλαϊνός διακόπτης reed

Ανοιχτά καρφιά - διακόπτης reed βάσης

4 Είσοδοι:

M - Είσοδος τύπου NC (εάν δεν υπάρχει συνδεδεμένος ανιχνευτής στην

είσοδο, συνδέστε την είσοδο με τη γη).

COM - Γη / επιστροφή

Οι διακόπτες LED και reed βρίσκονται στην άλλη πλευρά της πλακέτας

ηλεκτρονικών.

LED

Η λυχνία LED λειτουργεί στη λειτουργία δοκιμής και υποδεικνύει:

• περιοδική μετάδοση – σύντομη αναλαμπή (80 χιλιοστά του δευτερολέπτου),

• συναγερμός - ON για 2 δευτερόλεπτα.

Έλεγχος κατάστασης μπαταρίας

Όταν η τάση της μπαταρίας είναι κάτω από 2,75 V, αποστέλλονται

πληροφορίες για χαμηλή μπαταρία κατά τη διάρκεια κάθε μετάδοσης.

Az MMD-300 mágneses kontaktus ajtók, ablakok, stb. kinyitását képes érzé-

kelni. A mágneses kontaktus alkalmazását az alábbi eszközök támogatják:

• PERFECTA 16-WRL és PERFECTA 32-WRL vezérlőpanelek,

• MICRA riasztómodul (2.02 vagy újabb rmware változat),

• VERSA-MCU vezérlő,

• MTX-300 vezérlő.

Ez a kézikönyv az 1.4 vagy újabb elektronikai verzióval rendelkező

érzékelőkre vonatkozik.

TULAJDONSÁGOK

• Két, a különböző felszerelési mód kiválasztását lehetővé tevő reed-

kapcsoló.

• NC típusú vezetékes érzékelő csatlakoztatására szolgáló külső

érzékelő bemenet.

• LED jelzés engedélyezés tesztmódban.

• Telepállapot felügyelet.

• Kettős szabotázsvédelem – fedéleltávolítás és/vagy az érzékelő

eltávolítása ellen.

LEÍRÁS

Riasztások

A mágneses kontaktus az alábbi helyzetekben jelez riasztást:

• mágneses kontaktusnak a mágnes eltávolítása általi nyitása,

• NC típusú bemenet nyitása

• szabotázskapcsoló bontása (szabotázsriasztás).

Működési módok

Normál – minden egyes riasztás rádióátvitelt eredményez.

Energiatakarékos – a mágneses kontaktus vagy a kiegészítő bemenet

nyitása után elküldött rádióátvitelt követően a következő mozgásérzé-

kelésről szóló információ leghamarabb 3 perc elteltével kerül elküldésre.

A szabotázsriasztás minden esetben elküldésre kerül.

A normál és az energiatakarékos mód közötti váltás az E-SAVE MODE

érintkezők (1. ábra) használatával történik.

Tesztmód

A tesztmód a telep behelyezése vagy a szabotázskapcsoló nyitása után 20

percre kerül elindításra. Aktív tesztmód esetében a mágneses kontaktus

úgy viselkedik, mint normál módban, de a riasztásokat a LED jelzi (LED

2 mp-re bekapcsol).

Periodikus átvitel

Az érzékelő 15 percenként az aktív reed-kapcsoló, a kiegészítő bemenet, a

szabotázskapcsoló és a telep állapotát tartalmazó jelzés küld. Az időszakos

átvitel szolgál az érzékelő jelenlétének és működésének ellenőrzésére.

Áramkör lap

1 CR123A lítium telep.

2 Szabotázskapcsoló.

3 érzékelő működésének beállítására szolgáló érintkezők:

E-SAVE MODE – működési mód kiválasztása:

Érintkezők rövidrezárva – energiatakarékos mód;

Érintkezők nyitva – normál mód.

SIDE SWITCH – aktív reed-kapcsoló kiválasztása:

Érintkezők rövidrezárva – oldalsó reed-kapcsoló;

Érintkezők nyitva – alsó reed-kapcsoló.

4 csatlakozók:

M - NC típusú bemenet (ha a bemenethez nem csatlakoztat érzékelőt,

kösse össze a közös földdel).

COM - közös föld.

A LED és a reed-kapcsolók az áramköri lap másik oldalán találhatóak.

LED

A LED tesztmódban a következőket jelzi:

• periodikus átvitel – rövid felvillanás (80 ms),

• riasztás – BE 2 mp-re.

Telepállapot felügyelet

Ha a telep feszültségének értéke 2.75 V alá csökken, akkor az alacsony

akkumulátor információja kerül elküldésre minden egyes átvitelkor.

2 3

Niniejszym SATEL sp. z o.o. deklaruje że czujka jest zgodna z zasadniczymi wymaganiami i innymi właściwymi

postanowieniami Dyrektywy 2014/53/EU. Deklaracja zgodności jest dostępna pod adresem www.satel.eu/ce Hiermit erklärt SATEL sp. z o.o., dass sich der Magnetkontakt in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen

Bestimmungen der Richtlinie 2014/53/EU bendet. Die Konformitätserklärung kann unter folgender Adresse gefunden werden: www.satel.eu/ce

Hereby, SATEL sp. z o.o., declares that this detector is in compliance with the essential requirements and other relevant provisions

of Directive 2014/53/EU. The declaration of conformity may be consulted at www.satel.eu/ce Настоящим компания SATEL sp. z o.o. заявляет, что устройство соответствует основным требованиям и другим соответствующим положениям

Директивы Совета Европы 2014/53/EU. Декларация о соответствии находится на сайте www.satel.eu/ce

Даним, фірма SATEL sp. z o.o. заявляє, що сповіщувач відповідає основним вимогам і відповідним положенням

Директиви Ради Європи 2014/53/EU. Декларація відповідності знаходиться на сайті www.satel.eu/ce Hierbij verklaart SATEL sp. z o.o. dat dit apparaat in overeenstemming is met de essentiële eisen en de andere relevante bepalingen

van richtlijn 2014/53/ΕG. De overeen-stemmingsverklaring is beschikbaar op www.satel.eu/ce

Par la présente, la société SATEL sp. z o.o. déclare que le détecteur est conforme aux exigences essentielles et aux autres dispositions pertinentes

de la directive 2014/53/EU. La déclaration de conformité peut être consultée sur le site : www.satel.eu/ce

Con la presente SATEL sp. z o.o. dichiara che questo rivelatore è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite

dalla direttiva 2014/53/EU. La dichiarazione di conformità può essere consultata sul sito: www.satel.eu/ce Por la presente, la empresa SATEL, declara que este contacto cumple con los requisitos esenciales y otras exigencias relevantes

de la Directiva 2014/53/EU. Pueden consultar la declaración de conformidad en www.satel.eu/ce

Spoločnosť SATEL sp. z o.o. týmto vyhlasuje, že bezdrôtový magnetický kontakt spĺňa základné požiadavky

a všetky príslušné ustanovenia Smernice 2014/53/EU.Vyhlásenie o zhode si možno pozrieť na www.satel.eu/ce

Firma SATEL sp. z o.o., deklaruje, že tento detektor je v souladu s požadavky a normami uvedenými dle 2014/53/EU.

Prohlášení o shodě naleznete na www.satel.eu/ce

Η SATEL sp. Z o.o., δηλώνει ότι αυτός ο ανιχνευτής είναι σύμφωνος με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας 2014/53/ΕΚ.

Μπορείτε να συμβουλευτείτε τη δήλωση συμμόρφωσης στη διεύθυνση www.satel.eu/ce A SATEL sp. z o.o. kijelenti, hogy ez az érzékelő megfelel az alapvető követelményeknek és a 2014/53/EU Irányelv más rendelkezéseinek.

A megfelelőségi nyilatkozat letölthető a www.satel.eu/ce weboldalról.

SATEL sp. z o.o.

ul. Budowlanych 66; 80-298 Gdansk, POLAND

tel. +48 58 320 94 00; www.satel.eu

MONTAŻ

Istnieje niebezpieczeństwo eksplozji baterii w przypadku zasto-

sowania innej baterii niż zalecana przez producenta lub niewła-

ściwego postępowania z baterią.

Zachowaj szczególną ostrożność w trakcie montażu i wymiany

baterii. Producent nie ponosi odpowiedzialności za konsekwencje

nieprawidłowego montażu baterii.

Zużytych baterii nie wolno wyrzucać, lecz należy się ich po-

zbywać zgodnie z obowiązującymi przepisami dotyczącymi

ochrony środowiska.

Urządzenie przystosowane jest do montażu wewnątrz pomieszczeń. Czujkę

należy montować na powierzchni nieruchomej (np. ościeżnica okna lub drzwi),

a magnes na powierzchni ruchomej (np. okno lub drzwi). Nie zaleca się montażu

na powierzchniach ferromagnetycznych oraz w pobliżu silnych pól magnetycz-

nych i elektrycznych, gdyż może to skutkować wadliwym działaniem czujki.

1. Otwórz obudowę (rys. 2).

2. Przy pomocy zworek skonguruj czujkę.

3. Zamontuj baterię w czujce.

4. Zarejestruj czujkę w systemie (patrz: instrukcja instalatora centrali PERFECTA

/ VERSA / VERSA IP / VERSA Plus, instrukcja modułu MICRA lub kontrolera

MTX-300).

5. Zamknij obudowę.

6. Umieść czujkę w miejscu przyszłego montażu.

7. Zamknij i otwórz styk sabotażowy. Jeżeli transmisja alarmu zostanie odebrana,

kontynuuj montaż. Jeżeli transmisja alarmu nie zostanie odebrana, wybierz

inne miejsce montażu i powtórz test.

8. Otwórz obudowę (rys. 2).

9. Jeżeli do zacisków dodatkowego wejścia ma być podłączona czujka, wykonaj

otwór w podstawie obudowy, przeprowadź przez niego przewody i przykręć

je do zacisków. Maksymalna dopuszczalna długość przewodów: 3 m.

10. Przy pomocy kołków i wkrętów przymocuj podstawę obudowy do powierzchni

montażowej (rys. 4).

11. Zamocuj magnes, uwzględniając maksymalną dopuszczalną odle-

głość od kontaktronu (rys. 5). Pokazana odległość dotyczy magnesu

umieszczonego na wysokości kontaktronu. Położenie kontaktronów

w obudowie ilustruje rysunek 3.

12. Zamknij i otwórz styk sabotażowy, aby włączyć tryb testowy.

13. Zamknij obudowę.

14. Sprawdź, czy dioda LED zapali się:

– po odsunięciu magnesu (otwarciu okna lub drzwi),

– po naruszeniu czujki podłączonej do dodatkowego wejścia.

DANE TECHNICZNE

Pasmo częstotliwości pracy 433,05 ÷ 434,79 MHz

Zasięg komunikacji radiowej

(w terenie otwartym)

MICRA / VERSA-MCU / MTX-300

PERFECTA do 200 m

do 400 m

Bateria CR123A 3 V

Czas pracy na baterii

(w trybie oszczędzania energii) do 3 lat

Czułość dodatkowego wejścia 312 ms

Pobór prądu w stanie gotowości 80 µA

Maksymalny pobór prądu 27 mA

Klasa środowiskowa wg EN50130-5 II

Zakres temperatur pracy -10 °C...+55 °C

Maksymalna wilgotność 93 ±3%

Wymiary obudowy czujki 26 x 112 x 29 mm

Wymiary obudowy magnesu do montażu

powierzchniowego 26 x 13 x 19 mm

Wymiary podkładki pod magnes do montażu

powierzchniowego 26 x 13 x 3,5 mm

Wymiary obudowy magnesu do montażu

wpuszczanego 28 x 10 x 10 mm

Masa 80 g

INSTALLATION

There is a danger of battery explosion when using a different

battery than recommended by the manufacturer, or handling

the battery improperly.

Be particularly careful during installation and replacement

of the battery. The manufacturer is not liable for the consequences

of incorrect installation of the battery.

The used batteries must not be discarded, but should be dispo-

sed of in accordance with the existing rules for environment

protection.

The device is designed for indoor installation. The detector should be mounted

on a xed surface (e.g. window or door frame), and the magnet on a movable

surface (e.g. window or door). Mounting the magnetic contact on ferromagnetic

surfaces and/or near to strong magnetic and electrical elds is not advisable,

because it can result in malfunctioning of the device.

1. Open the enclosure (Fig. 2).

2. Congure the magnetic contact by means of jumpers.

3. Install the battery in the magnetic contact.

4. Enroll the detector in the system (see the PERFECTA / VERSA / VERSA

IP / VERSA Plus control panel installer manual, MICRA module manual or

MTX-300 controller manual).

5. Close the enclosure.

6. Put the magnetic contact at the place of its future installation.

7. Close and open the tamper contact. If the alarm transmission is received,

continue with the installation. If the alarm transmission is not received, select

a different mounting location and repeat the test.

8. Open the enclosure (Fig. 2).

9. If a detector is to be connected to the additional input terminals, make a

hole in the enclosure base, run the wires through the hole and fasten them

to screw terminals. The maximum permissible length of wires: 3 m.

10. Using wall plugs (screw anchors) and screws, fasten the enclosure base to

the mounting surface (Fig. 4).

11. Secure the magnet, taking into account the maximum permissible distance

from the reed switch (Fig. 5). The distance indicated applies to the magnet

located at the reed switch height. Location of the reed switches in the

enclosure is shown in Fig. 3.

12. Close and open the tamper contact to enable the test mode.

13. Close the enclosure.

14. Check whether the LED lights up:

– after moving the magnet away (opening the window / door),

– after violation of a detector connected to the additional input.

SPECIFICATIONS

Operating frequency band 433.05 ÷ 434.79 MHz

Radio communication range

(in open area)

MICRA / VERSA-MCU / MTX-300

PERFECTA up to 200 m

up to 400 m

Battery CR123A 3 V

Battery life expectancy (energy save mode) up to 3 years

Additional input sensitivity 312 ms

Standby current consumption 80 µA

Maximum current consumption 27 mA

Environmental class according to EN50130-5 II

Operating temperature range -10 °C...+55 °C

Maximum humidity 93 ±3%

Detector enclosure dimensions 26 x 112 x 29 mm

Surface mounted magnet enclosure

dimensions 26 x 13 x 19 mm

Surface mounted magnet spacer dimensions 26 x 13 x 3.5 mm

Flush mounted magnet enclosure dimensions 28 x 10 x 10 mm

Weight 80 g

MONTAGE

Bei der Anwendung einer anderen Batterie als die empfohlene

bzw. beim falschen Umgang mit der Batterie besteht eine

Explosionsgefahr.

Bei Batteriemontage und -wechsel besonders vorsichtig vor-

gehen. Der Hersteller übernimmt keine Verantwortung für die

Konsequenzen eines falschen Batteriewechsels.

Verbrauchte Batterien dürfen nicht weggeworfen werden, son-

dern sind entsprechend den geltenden Umweltschutzrichtlinien

zu entsorgen.

Das Gerät ist für Montage in Innenräumen bestimmt. Montieren Sie den Kontakt

am Tür-/Fensterrahmen, und den Magneten am Tür-/Fensterügel. Die Montage

auf einer ferromagnetischen Oberäche wird nicht empfohlen, weil dies zum

fehlerhaften Funktionieren des Magnetkontaktes führen kann.

1. Öffnen Sie das Gehäuse (Abb. 2).

2. Mittels Steckbrücken kongurieren Sie den Magnetkontakt.

3. Setzen Sie die Batterie in den Magnetkontakt.

4. Registrieren Sie den Magnetkontakt im System (siehe: Errichteranleitung für

die Alarmzentrale PERFECTA / VERSA / VERSA IP / VERSA Plus, Anleitung

für das Alarmmodul MICRA oder Anleitung für das Funkbasismodul MTX-300).

5. Schließen Sie das Gehäuse.

6. Platzieren Sie den Magnetkontakt an den zukünftigen Montageort.

7. Schließen und öffnen Sie den Sabotagekontakt. Wird die Alarmmeldung

empfangen, gehen Sie mit der Montage weiter vor. Wird die Alarmmeldung

nicht empfangen, wechseln Sie den Montageort und wiederholen Sie den Test.

8. Öffnen Sie das Gehäuse (Abb. 2).

9. Falls an die Klemmen des zusätzlichen Eingangs ein Melder angeschlossen

wird, fertigen Sie eine Öffnung im Gehäuseunterteil an, führen Sie die Leitungen

durch die Öffnung und schließen Sie sie an die Klemmen. Maximale Länge

der Leitungen beträgt 3 Meter.

10. Mittels Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an

die Montageoberäche (Abb. 4).

11. Montieren Sie den Magneten. Beachten Sie dabei die maximale zulässige

Entfernung vom Reedkontakt (Abb. 5). Die angezeigte Entfernung bezieht

sich auf den Magneten, der sich auf der Höhe des Reedkontaktes bendet.

Die Lage von Reedkontakten im Gehäuse zeigt die Abbildung 3.

12. Schließen und öffnen Sie den Sabotagekontakt, um den Testmodus zu aktivieren.

13. Schließen Sie das Gehäuse.

14. Prüfen Sie, ob die LED aueuchtet:

– nach der Entfernung des Magneten (Öffnen des Fensters oder der Tür),

– nach der Verletzung des an den zusätzlichen Eingang angeschlossenen

Melders.

TECHNISCHE DATEN

Betriebsfrequenzband 433,05 ÷ 434,79 MHz

Reichweite der Funkkommunikation

(im freien Feld)

MICRA / VERSA-MCU / MTX-300

PERFECTA bis zu 200 m

bis zu 400 m

Batterie CR123A 3 V

Batterielebensdauer (im Energiesparmodus) biz zu 3 Jahren

Empndlichkeit des zusätzlichen Eingangs 312 ms

Ruhestromaufnahme 80 µA

Max. Stromaufnahme 27 mA

Umweltklasse nach EN50130-5 II

Betriebstemperaturbereich -10 °C...+55 °C

Max. Feuchtigkeit 93 ±3%

Abmessungen vom Gehäuse des Melders 26 x 112 x 29 mm

Abmessungen vom Gehäuse des Magneten

für die Aufputz-Montage 26 x 13 x 19 mm

Abmessungen der Unterlage des Magneten

für die Aufputz-Montage 26 x 13 x 3,5 mm

Abmessungen vom Gehäuse des Magneten

für die Unterputz-Montage 28 x 10 x 10 mm

Gewicht 80 g

УСТАНОВКА

Существует опасность взрыва в случае применения батареи,

отличной от рекомендуемой производителем, или в случае

неправильного обслуживания и эксплуатации батареи.

При установке и замене батарей следует соблюдать особую

осторожность. Производитель не несет ответственности

за последствия неправильной установки батарей.

Использованные батареи нельзя выбрасывать. Их следует

утилизировать согласно действующим правилам по охране

окружающей среды.

Устройство предназначено для монтажа внутри помещений. Извещатель

следует устанавливать на неподвижной поверхности (например, на оконной

или дверной раме), а магнит на подвижной поверхности (например, на окне

или на двери). Не рекомендуется осуществлять установку на ферромагнитных

поверхностях и вблизи сильных магнитных и электрических полей, так как

это может стать причиной неправильной работы извещателя.

1. Откройте корпус (рис. 2).

2. С помощью перемычек настройте извещатель.

3. Установите батарею в устройстве.

4. Зарегистрируйте извещатель в системе (см.: руководство по установке

прибора PERFECTA / VERSA / VERSA IP / VERSA Plus, руководство для

модуля MICRA или контроллера MTX-300).

5. Закройте корпус.

6. Установите предварительно извещатель на месте будущей установки.

7. Замкните и разомкните тамперный контакт. Если прибор получит

информацию о тревоге, то можно продолжать монтаж. Если информа-

ция о тревоге не будет получена, то выберите другое место монтажа

и повторите тест.

8. Откройте корпус (рис. 2).

Если к клеммам дополнительного входа должен быть подключен извещатель,

то подготовьте отверстие в задней стенке корпуса для проведения проводов

и подключите их к клеммам. Максимальная длина проводов – 3 м.

10. С помощью шурупов и распорных дюбелей закрепите заднюю стенку

корпуса к монтажной поверхности (рис. 4).

11.

Установите магнит, учитывая максимальное допустимое расстояние

от геркона (рис. 5). Указанное расстояние относятся к магниту, рас-

положенному на высоте геркона. Положение герконов в корпусе пред-

ставлено на рисунке 3.

12. Замкните и разомкните тамперный контакт, чтобы включить тестовый режим.

13. Закройте корпус.

14. Проверьте, загорится ли светодиод:

– после отдаления магнита (открытия окна или двери),

– после нарушения извещателя, подключенного к дополнительному входу.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Полоса рабочих частот 433,05 ÷ 434,79 МГц

Дальность действия радиосвязи

(в прямой видимости)

MICRA / VERSA-MCU / MTX-300

PERFECTA до 200 м

до 400 м

Батарея CR123A 3 В

Время работы от батареи

(в режиме энергосбережения) до 3 лет

Чувствительность дополнительного входа 312 мс

Потребление тока в дежурном режиме 80 мкA

Максимальное потребление тока 27 мA

Класс среды по стандарту EN50130-5 II

Диапазон рабочих температур -10 °C...+55 °C

Максимальная влажность 93 ±3%

Габаритные размеры корпуса извещателя 26 x 112 x 29 мм

Габаритные размеры корпуса магнита для

поверхностного монтажа 26 x 13 x 19 мм

Габаритные размеры подкладки под

магнит для поверхностного монтажа 26 x 13 x 3,5 мм

Габаритные размеры корпуса магнита для

скрытного монтажа 28 x 10 x 10 мм

Масса 80 г

ВСТАНОВЛЕННЯ

Iснує небезпека вибуху у випадку застосування відмінної

від рекомендованої виробником батареї, або у випадку

неправильного обслуговування та експлуатації батареї.

Під час встановлення і заміни батареї необхідно бути

обережним. Виробник не несе відповідальності за наслідки

неправильного встановлення батареї.

Використані батареї не можна викидати: їх слід утилізувати

згідно діючим правилам по охороні навколишнього

середовища.

Сповіщувач призначений для встановлення всередині приміщень. Сповіщувач

слід встановлювати на нерухомій поверхні (наприклад, на віконній

або дверній коробці), а магніт – на рухомій поверхні (наприклад, вікно або двері).

Не рекомендується здійснювати встановлення на феромагнітній поверхні

і в радіусі дії сильних магнітних і електричних полів, оскільки це може при-

звести до неправильної роботи сповіщувача.

1. Відкрийте корпус сповіщувача (мал. 2).

2. За допомогою перемичок налаштуйте сповіщувач.

3. Встановіть батарею.

4. Зареєструйте сповіщувач у системі (див.: інструкція встановлення

PERFECTA / VERSA / VERSA IP / VERSA Plus, інструкція MICRA

або інструкція контролера MTX-300).

5. Закрийте корпус сповіщувача.

6. Попередньо встановіть сповіщувач на вибраному місці.

7. Замкніть та розімкніть тамперний контакт. Якщо інформація про тривогу

буде прийнята, можна продовжувати встановлення. Якщо інформація

про тривогу не буде прийнята, слід обрати інше місце для встановлення

сповіщувача і повторити тестування.

8. Відкрийте корпус сповіщувача (мал. 2).

9. Зробіть отвір у задній стінці корпусу, протягніть через нього кабелі

і під’єднайте їх до клем, якщо до клем додаткового входу має бути під-

ключений сповіщувач. Максимальна довжина проводів: 3 м.

10. За допомогою шурупів і дюбелів прикріпіть задню стінку корпусу до по-

верхні встановлення (мал. 4).

11. Прикріпіть магніт, враховуючи при цьому максимально допустиму відстань

від геркону (мал. 5). Вказана відстань стосується магніту, розміщеного

на рівні геркону. Положення герконів у корпусі показано на мал. 3.

12. Замкніть та розімкніть тамперний контакт, щоб ввімкнути тестовий режим.

13. Закрийте корпус сповіщувача.

14. Перевірте, чи світитиметься світлодіод після:

– віддалення магніту (після відкриття вікна або дверей),

– порушення сповіщувача, який під’єднаний до додаткового входу.

ТЕХНІЧНІ ДАНІ

Діапазон робочих частот 433,05 ÷ 434,79 МГц

Робоча відстань радіозв’язку

(на відкритій території)

MICRA / VERSA-MCU / MTX-300

PERFECTA до 200 м

до 400 м

Батарея CR123A 3 В

Тривалість роботи батареї

(у режимі економії батареї) до 3 років

Чутливість додаткового входу 312 мс

Споживання струму у черговому режимі 80 мкA

Максимальне споживання струму 27 мA

Клас середовища (EN50130-5) II

Діапазон робочих температур -10 °C...+55 °C

Максимальна вологість 93 ±3%

Розміри корпусу сповіщувача 26 x 112 x 29 мм

Розміри корпусу магніту для поверхневого

монтажу 26 x 13 x 19 мм

Розміри підкладки під магніт

для поверхневого монтажу 26 x 13 x 3,5 мм

Розміри корпусу магніту для прихованого

монтажу 28 x 10 x 10 мм

Маса 80 г

INSTALLATION

Il y a risque d’explosion de la pile en cas d’utilisation de la batterie

différente que celle recommandée par le fabricant ou en cas de

manipulation incorrecte.

Installer et remplacer la pile avec toutes les précautions néces-

saires. Le fabricant n’est pas responsable des conséquences

d’une installation non conforme de la pile.

Il est interdit de jeter les piles usagées. Le Client est tenu de

s’en débarrasser conformément aux dispositions relatives à la

protection de l’environnement en vigueur.

Le dispositif est conçu pour l’installation à l’intérieur des locaux. Le détecteur

doit être installé sur une surface xe (p. ex. dormant de fenêtre ou de porte),

et l’aimant sur une surface mobile (p.ex. fenêtre ou porte). L’installation sur

les surfaces ferromagnétiques ou à proximité de forts champs magnétiques et

électriques n’est pas recommandée car cela peut donner lieu au fonctionnement

défectueux du détecteur.

1. Ouvrez le boîtier (g. 2).

2. Congurez le détecteur à l’aide des cavaliers.

3. Installez la pile dans le détecteur.

4. Enregistrez le détecteur dans le système (voir : notice installateur de la centrale

PERFECTA / VERSA / VERSA IP / VERSA Plus, manuel du module d’alarme

MICRA ou le contrôleur MTX-300).

5. Fermez le boîtier.

6. Placez le détecteur dans le lieu du d’installation prévu.

7. Fermez et ouvrez le contact d’autoprotection. Si la transmission de l’alarme

est reçue, continuez l’installation. Si elle n’est pas reçue, choisissez un endroit

différent et répétez le test.

8. Ouvrez le boîtier (g. 2).

9. Si un détecteur doit être raccordé aux bornes de l’entrée supplémentaire,

faites un trou dans l’embase du boîtier, faites passer des ls et les vissez aux

bornes. La longueur maximale admissible de ls : 3 m.

10. A l’aide des chevilles et des vis, xez l’embase du boîtier à la surface de

montage (g. 4).

11. Fixez l’aimant tout en tenant compte de la distance admissible maximale de

l’interrupteur à lames souples (g. 5). Cette distance s’applique à l’aimant

situé au niveau de l’interrupteur. La position des interrupteurs présentée sur

la gure 3.

12. Fermez et ouvrez le contact d’autoprotection pour activer le mode test,

13. Fermez le boîtier.

14. Vériez que le voyant LED s’allume :

– après avoir éloigné l’aimant (à l’ouverture de la fenêtre ou de la porte).

– après la violation du détecteur relié à l’entrée supplémentaire.

SPECIFICATIONS TECHNIQUES

Bande de fréquence de fonctionnement 433,05 ÷ 434,79 MHz

Portée de communication radio

(en espace ouvert)

MICRA / VERSA-MCU / MTX-300

PERFECTA jusqu’à 200 m

jusqu’à 400 m

Pile CR123A 3 V

Durée de vie de la pile

(en mode économie d’énergie) jusqu’à 3 ans

Sensibilité de l’entrée supplémentaire 312 ms

Consommation de courant en état de veille 80 µA

Consommation maximale de courant 27 mA

Classe environnementale selon EN50130-5 II

Températures de fonctionnement -10 °C...+55 °C

Humidité maximale 93 ±3%

Dimensions du boîtier du détecteur 26 x 112 x 29 mm

Dimensions du boitier de l’aimant pour

le montage en saillie 26 x 13 x 19 mm

Dimensions de l’entretoise sous l’aimant pour

le montage en saillie 26 x 13 x 3,5 mm

Dimensions du boitier de l’aimant pour

le montage en encastré 28 x 10 x 10 mm

Masse 80 g

INSTALLATIE

Er bestaat een gevaar voor explosie van de batterij, indien

de batterij anders gebruikt of behandeld wordt dan aanbevolen

door de fabrikant.

Let op bij de installatie en het vervangen van de batterij.

De fabrikant is niet aansprakelijk voor de consequenties van het

niet juist plaatsen van de batterij.

Lege batterijen mogen niet worden weggegooid, maar dienen

te worden ingeleverd in overeenstemming met de bestaande

regelgeving voor de bescherming van het milieu.

Het apparaat is ontworpen voor installatie binnenshuis. De detector dient op een vaste

ondergrond te worden gemonteerd (bijv. raam of deurkozijn), en de magneet op een

beweegbare ondergrond (bijv. raam of deur). Het installeren van het magneetcontact op

ferromagnetische oppervlakken en/of dichtbij sterke magnetische en elektrische velden

wordt afgeraden, omdat dit kan leiden tot niet goed functioneren van het apparaat.

1. Open de behuizing (Fig. 2).

2. Congureer het magneetcontact met gebruik van de jumpers.

3. Plaats de batterij in het magneetcontact.

4. Registreer de detector in het systeem (zie de PERFECTA / VERSA / VERSA IP

/ VERSA Plus alarmsysteem installatiehandleiding, MICRA module handleiding

of MTX-300 controller handleiding).

5. Sluit de behuizing.

6. Selecteer de plaats waar het magneetcontact geïnstalleerd moet worden en

bevestig deze daar tijdelijk.

7. Sluit en open het sabotagecontact. Als de alarm transmissie ontvangen is, ga

dan verder met de installatie. Als de alarm transmissie niet ontvangen is, dan

dient u de detector ergens anders te plaatsen en vervolgens de test opnieuw

uit te voeren.

8. Open de behuizing (Fig. 2).

9. Maak een gaatje in de behuizing indien een detector aangesloten wordt op de

externe ingang van de detector, voer hier de desbetreffende kabel doorheen

en sluit deze aan op de schroefaansluitingen. Maximaal toegestane lengte

van de kabel: 3 m.

10. Bevestig de behuizing met gebruik van (pluggen en) schroeven op de installatie

locatie. (Fig. 4).

11. Bevestig de magneet, rekening houdend met de maximaal toegestane

afstand tot het reedcontact (Fig. 5). De getoonde afstand heeft betrekking op

een magneet geïnstalleerd ter hoogte van het reedcontact. De locatie van de

reedcontacten wordt getoond in Fig. 3.

12. Sluit en open het sabotagecontact om de test mode te activeren.

13. Sluit de behuizing.

14. Controleer of de LED aan gaat na:

– na het verwijderen van de magneet (openen raam / deur),

– na activering van een detector die op de externe ingang aangesloten is.

SPECIFICATIES

Werking frequentieband 433,05 ÷ 434,79 MHz

Draadloos communicatie bereik

(in open veld)

MICRA / VERSA-MCU / MTX-300

PERFECTA

tot 200 m

tot 400 m

Batterij CR123A 3 V

Verwachte batterij levensduur

(energie bespaar modus) tot 3 jaar

Gevoeligheid externe ingang 312 ms

Stand-by verbruik 80 µA

Maximum verbruik 27 mA

Milieuklasse conform de EN50130-5 II

Bedrijfstemperatuur -10 °C...+55 °C

Maximale luchtvochtigheid 93 ±3%

Afmetingen detector behuizing 26 x 112 x 29 mm

Afmetingen opbouw magneet behuizing 26 x 13 x 19 mm

Afmetingen opbouw magneet afstandshouder 26 x 13 x 3,5 mm

Afmetingen inbouw magneet behuizing 28 x 10 x 10 mm

Gewicht 80 g

INSTALLAZIONE

Pericolo di esplosione della batteria se si utilizza una batteria

diversa da quella consigliata dal produttore, o si maneggia

la batteria in modo improprio.

Durante la fase di installazione e di sostituzione della batteria,

occorre prestare una particolare attenzione. Il produttore non

si assume alcuna responsabilità, per le eventuali conseguenze

derivanti dalla scorretta installazione della batteria.

Le batterie esaurite, non possono essere smaltite come un nor-

male riuto domestico, ma occorre liberarsene conformemente

alle vigenti normative relative alla difesa ambientale.

L’apparecchiatura è stata progettata per essere installata in interni. Il rivelatore

deve essere installato su di una supercie non mobile (per esempio il telaio

della nestra, oppure della porta), mentre il magnete sulla supercie in movi-

mento (per esempio la nestra, oppure la porta). Non si consiglia il montaggio

su superci ferro-magnetiche ed in vicinanza di forti campi magnetici ed elettrici,

in quanto, tale posizioni potrebbero causare un malfunzionamento del rivelatore.

1. Aprire l’alloggiamento (dis. 2).

2. Utilizzando i pin, congurare il rivelatore.

3. Registrare il rivelatore nel sistema (vedi: manuale PERFECTA / VERSA /

VERSA IP / VERSA Plus, MICRA o MTX-300).

4. Chiudere l’alloggiamento.

5. Fissare temporaneamente il dispositivo nel luogo di installazione prescelto.

6. Chiudere e riaprire il contatto anti-manomissione. Se la trasmissione di allarme

viene ricevuta, continuare ad eseguire l’installazione. Se la trasmissione

di allarme, non viene ricevuta, selezionare un altro luogo di installazione

e ripetere nuovamente il test.

7. Aprire l’alloggiamento (dis. 2).

8. Nel caso in cui, ai morsetti dell’ingresso supplementare, debba essere

collegato un rivelatore, praticare un’apertura sulla base dell’alloggiamento,

condurre attraverso questa i cavi e ssarli ai morsetti. La lunghezza massima

ammessa dei cavi è pari a: 3 m.

9. Utilizzando viti e tasselli, ssare la base dell’alloggiamento alla supercie

di montaggio (dis. 4).

10. Installare il magnete, tenendo conto della distanza massima ammessa

dal contatto reed (dis. 5). La distanza si riferisce al magnete collocato all’al-

tezza del contatto reed. La posizione dei contatti reed nell’alloggiamento

è mostrata nel dis. 3.

11. Chiudere e riaprire il contatto anti-manomissione al ne di attivare la modalità

di test.

12. Chiudere l’alloggiamento dell’apparecchiatura.

13. Controllare, se il LED si illumina:

– dopo l’allontanamento del magnete (apertura della nestra, della porta, etc.),

– dopo la violazione del rilevatore collegato all’ingresso supplementare.

SPECIFICHE TECNICHE

Frequenza di esercizio 433,05 ÷ 434,79 MHz

Portata radio (in campo aperto) per

MICRA / VERSA-MCU / MTX-300

PERFECTA no a 200 m

no a 400 m

Batteria CR123A 3 V

Durata della batteria (in modalità di risparmio

energetico) no a 3 anni

Sensibilità dell’ingresso supplementare 312 ms

Assorbimento energetico in stato di pronto 80 µA

Assorbimento energetico massimo 27 mA

Classe ambientale secondo EN50130-5 II

Range della temperatura di lavoro -10 °C...+55 °C

Umidità massima 93 ±3%

Dimensioni rivelatore 26 x 112 x 29 mm

Dimensioni magnete a montaggio superciale 26 x 13 x 19 mm

Dimensioni distanziale per magnete a mon-

taggio superciale 26 x 13 x 3,5 mm

Dimensioni magnete da incasso 28 x 10 x 10 mm

Peso 80 g

INSTALACIÓN

Existe el riesgo de explosión de la pila cuando se utilice una

batería diferente a la recomendada por el fabricante o bien

cuando se maneja la pila de forma incorrecta.

Tenga especial cuidado durante la instalación y el reemplazo

de la pila. El fabricante no asume la responsabilidad de las

consecuencias debidas a la instalación incorrecta de la pila.

Las pilas gastadas no deben desecharse, es necesario eliminarlas

conforme con la legislación medioambiental vigente.

El dispositivo está destinado para la instalación interior. Es preciso montarlo en

la supercie ja (p.ej., marcos de ventanas y puertas), y el imán en la supercie

móvil (p.ej., ventanas o bien puertas). No se recomienda montarlo en las super-

cies ferromagnéticas y/o en las proximidades de los fuertes campos magnéticos

y electrónicos ya que puede producir un funcionamiento incorrecto del dispositivo.

1. Abrir la caja (g. 2).

2. Utilizando los jumpers congurar el contacto magnético.

3. Instalar la pila en el contacto.

4. Registrar el contacto en el sistema (ver: manual de instalador de la central

PERFECTA / VERSA / VERSA IP / VERSA Plus, manual de instrucciones

del módulo MICRA o controlador MTX-300).

5. Cerrar la caja.

6. Colocar el contacto en el lugar de su futura instalación.

7. Cerrar y abrir protección antisabotaje. Si la transmisión de alarma es recibida,

es preciso continua la instalación. Si la transmisión de alarma no se ha recibido,

es necesario seleccionar un lugar de instalación diferente y repetir la prueba.

8. Abrir la caja (g. 2).

9. Cuando con los contactos de la entrada adicional debe ser conectado el

detector, realizar un oricio en la base de la caja, guiar por allí los conductores

y atornillarlos a los contactos. La longitud máxima admisible de los conductores

es: 3 m.

10. Utilizando los pins y tornillos jar la base de la caja a la supercie de montaje

(g. 4).

11. Fijar el imán, teniendo en cuenta la máxima distancia admisible del interruptor

del contacto “reed” (g. 5). La altura presentada se reere al imán colorado a

la altura del interruptor del contacto. El posicionamiento de los interruptores

está presentado en la gura 3.

12. Cerrar y abrir la protección antisabotaje que reacciona a la apertura de la caja

para activar el modo test.

13. Cerrar la caja.

14. Comprobar si el diodo LED se encienden:

– después de alejar el imán (después de abrir la ventana o puerta),

– después de violación del detector conectado con la entrada adicional.

DATOS TÉCNICOS

Banda de frecuencia operativa 433,05 ÷ 434,79 MHz

Alcance de comunicación de radio

(en espacio abierto)

MICRA / VERSA-MCU / MTX-300

PERFECTA hasta 200 m

hasta 400 m

Pila CR123A 3 V

Duración de vida de la pila

(en modo de ahorro de energía) hasta 3 años

Sensibilidad adicional de entrada 312 ms

Consumo de corriente en modo de espera 80 µA

Consumo máximo de corriente 27 mA

Clase según EN50130-5 II

Temperatura operacional -10 °C...+55 °C

Humedad máxima 93 ±3%

Dimensiones de caja del contacto 26 x 112 x 29 mm

Dimensiones de la carcasa del imán para

el montaje en supercie 26 x 13 x 19 mm

Dimensiones del espaciador para el imán

para el montaje en supercie 26 x 13 x 3,5 mm

Dimensiones de la carcasa del imán para el

montaje empotrado 28 x 10 x 10 mm

Peso 80 g

MONTÁŽ

Buďte zvláště opatrní během vkládání a výměny baterie. Výrobce

nenese žádnou odpovědnost za poškození vzniklé nesprávným

vložením baterie.

Buďte zvláště opatrní během vkládání a výměny baterie. Výrobce

nenese žádnou odpovědnost za poškození vzniklé nesprávným

vložením baterie.

Použité baterie nevyhazujte, ale zlikvidujte podle stávajících

předpisů na ochranu životního prostředí.

Zařízení je navrženo pro použití do vnitřních prostor. Detektor musí být na-

montován na pevný podklad (např. rám dveří nebo oken), a magnet na pohyb-

livých částech dveří a oken. Nedoporučuje se montovat magnetické kontakty

na kovové materiály nebo v blízkosti silného magnetického a elektrického

pole, může tak dojít k nesprávné funkci zařízení.

1. Otevřete kryt (Obr. 2).

2. Nastavte magnetický kontakt pomocí propojek.

3. Vložte baterii do magnetického kontaktu.

4. Přidejte detektor do systému (viz. instalační manuály k ústřednám PER-

FECTA / VERSA / VERSA IP / VERSA Plus, manuál modulu MICRA nebo

kontroléru MTX-300).

5. Uzavřete kryt.

6. Umístěte magnet na místo budoucí montáže.

7. Stiskněte a povolte tamper kontakt. Pokud dojde k přijetí poplachové

informace, pokračujte v montáži. Pokud nedojde k přijetí poplachového

signálu, změňte polohu montáže a znovu proveďte test.

8. Otevřete kryt (Obr. 2).

9. Pokud chcete připojit detektor k přídavnému vstupu, udělejte do zadního

krytu otvor a protáhněte jím vodič a připojte jej ke svorkám. Maximální

délka přípojného kabelu je 3m.

10. Pomocí hmoždinek a šroubů připevněte zadní část krytu detektoru

k montážnímu povrchu (Obr. 4).

11. Umístěte magnet s ohledem na maximální dosah od jazýčkového kontaktu

(viz Obr. 5). Dosah je uváděn pro umístění magnetu ve stejné výšce, jako

je umístěn jazýčkový kontakt. Umístění jazýčkového kontaktu v krytu

je znázorněno na Obr. 3.

12. Stiskněte a povolte tamper kontakt pro aktivaci testovacího režimu.

13. Uzavřete kryt detektoru.

14. Zkontrolujte, zda se rozsvítí LED:

– oddálení magnetu (otevření okna/dveří),

– narušením externího detektoru připojeného na přídavný vstup.

SPECIFIKACE

Pracovní frekvenční pásmo 433,05 ÷ 434,79 MHz

MICRA / VERSA-MCU / Dosah rádiového

signálu (v otevřeném prostoru)

MICRA / VERSA-MCU / MTX-300

PERFECTA až 200 m

až 400 m

Baterie CR123A 3 V

Předpokládaná doba životnosti baterie

(v režimu šetření energie) přibl. 3 roky

Citlivost přídavného vstupu NC 312 ms

Proudová spotřeba v klidu 80 µA

Maximální proudová spotřeba 27 mA

Třída prostředí dle EN50130-5 II

Rozsah pracovních teplot -10 °C...+55 °C

Maximální relativní vlhkost 93 ±3%

Rozměry krytu detektoru 26 x 112 x 29 mm

Rozměry krytu povrchového magnetu 26 x 13 x 19 mm

Rozměry podložky pro povrchový magnet 26 x 13 x 3,5 mm

Rozměry krytu pro zápustný magnet 28 x 10 x 10 mm

Hmotnost 80 g

MONTÁŽ

Jestvuje nebezpečenstvo explózie batérie v prípade použitia

inej než výrobcom odporúčanej, alebo v prípade nesprávnej

manipulácie s batériou.

Počas vkladania a výmeny batérie treba zachovať osobitnú

opatrnosť. Výrobca nenesie zodpovednosť za škody spôsobené

nesprávnou montážou batérie.

Použité batérie treba odovzdať do zberu.

Zariadenie je určené na montáž do interiérov. Bezdrôtový magnetický kontakt

treba montovať na nehybnú časť (napr. rám okna alebo dverí), a magnet na

pohyblivú časť (napr. okno alebo dvere). Neodporúča sa montáž na kovový

povrch alebo v blízkosti silných magnetických polí, nakoľko to môže spôsobovať

chybnú činnosť zariadenia.

1. Otvoriť kryt (obr. 2).

2. Pomocou jumperov nastaviť detektor.

3. Vložiť batériu do detektora.

4. Zaregistrovať detektor do systému (pozri: inštalačná príručka ústredne

PERFECTA / VERSA / VERSA IP / VERSA Plus, príručka modulu MICRA

alebo kontroléra MTX-300).

5. Zatvoriť kryt.

6. Umiestniť detektor na miesto jeho budúcej montáže.

7. Narušiť sabotážny kontakt. Ak bude prenos prijatý, pokračovať v montáži.

Ak prenos alarmu nebol prijatý, vybrať iné miesto montáže a zopakovať test.

8. Otvoriť kryt (obr. 2).

9. Ak má byť na svorky dodatočného vstupu pripojený drôtový detektor,

vytvoriť otvor v základni krytu, pretiahnuť ním vodiče a pripojiť ich na svorky.

Maximálna prípustná dĺžka vodičov je 3 m.

10. Pomocou hmoždiniek a skrutiek pripevniť základňu na stenu (obr. 4).

11. Pripevniť magnet, pričom treba zohľadniť maximálnu prípustnú vzdialenosť

od kontaktu (obr. 5). Zobrazená vzdialenosť sa týka magnetu umiestneného

vo výške kontaktu. Polohu kontaktov zobrazuje obrázok 3.

12. Narušiť sabotážny kontakt na zapnutie testovacieho režimu.

13. Zatvoriť kryt.

14. Skontrolovať, či sa zasvieti LED-ka:

– po odtiahnutí magnetu (po otvorení okna alebo dverí),

– po narušení detektora pripojeného na dodatočný vstup.

TECHNICKÉ INFORMÁCIE

Pracovná frekvencia 433,05 ÷ 434,79 MHz

Dosah rádiovej komunikácie

(na otvorenom priestranstve)

MICRA / VERSA-MCU / MTX-300

PERFECTA do 200 m

do 400 m

Batéria CR123A 3 V

Čas činnosti na batérii (v šetriacom režime) približne 3 roky

Citlivosť dodatočného vstupu 312 ms

Odber prúdu v pohotovostnom režime 80 µA

Maximálny odber prúdu 27 mA

Trieda prostredia podľa EN50130-5 II

Pracovná teplota -10 °C...+55 °C

Maximálna vlhkosť ovzdušia 93 ±3%

Rozmery krytu 26 x 112 x 29 mm

Rozmery krytu magnetu na povrchovú

montáž 26 x 13 x 19 mm

Rozmery podložky pod magnet na povrchovú

montáž 26 x 13 x 3,5 mm

Rozmery krytu magnetu na zapustenú

montáž 28 x 10 x 10 mm

Hmotnosť 80 g

ΕΓΚΑΤΑΣΤΑΣΗ

Υπάρχει κίνδυνος έκρηξης της μπαταρίας όταν χρησιμοποιείτε

διαφορετική μπαταρία από τη συνιστώμενη από τον

κατασκευαστή ή δεν χειρίζεστε σωστά την μπαταρία.

Προσέξτε ιδιαίτερα κατά την εγκατάσταση και την αντικατάσταση

της μπαταρίας. Ο κατασκευαστής δεν ευθύνεται για τις συνέπειες

της λανθασμένης εγκατάστασης της μπαταρίας.

Οι χρησιμοποιημένες μπαταρίες δεν πρέπει να απορρίπτονται

αλλά πρέπει να απορρίπτονται σύμφωνα με τους ισχύοντες

κανόνες προστασίας του περιβάλλοντος.

Η συσκευή έχει σχεδιαστεί για εσωτερική εγκατάσταση. Ο ανιχνευτής πρέπει

να τοποθετηθεί σε σταθερή επιφάνεια (π.χ. παράθυρο ή πλαίσιο πόρτας) και

ο μαγνήτης σε μια κινητή επιφάνεια (π.χ. παράθυρο ή πόρτα). Η τοποθέτηση

της μαγνητικής επαφής σε σιδηρομαγνητικές επιφάνειες και / ή κοντά σε ισχυρά

μαγνητικά και ηλεκτρικά πεδία δεν συνιστάται, επειδή μπορεί να οδηγήσει σε

δυσλειτουργία της συσκευής.

1. Ανοίξτε το περίβλημα (Εικ. 2).

2. Διαμορφώστε τον ανιχνευτή με τη βοήθεια βραχυκυκλωτήρων.

3. Τοποθετήστε την μπαταρία στη μαγνητική επαφή.

4. Καταγράψτε τον ανιχνευτή στο σύστημα (δείτε το εγχειρίδιο εγκατάστασης

του εγχειριδίου PERFECTA / VERSA / VERSA IP / VERSA Plus, το εγχειρίδιο

της μονάδας MICRA ή το εγχειρίδιο του ελεγκτή MTX-300).

5. Κλείστε το κάλυμμα.

6. Βάλτε τη μαγνητική επαφή στη θέση της.

7. Κλείστε και ανοίξτε την επαφή παραβίασης. Αν ληφθεί η μετάδοση

συναγερμού, συνεχίστε με την εγκατάσταση. Αν δεν έχει ληφθεί η μετάδοση

συναγερμού, επιλέξτε διαφορετική θέση τοποθέτησης και επαναλάβετε τη

δοκιμή.

8. Ανοίξτε το κάλυμμα (Εικ. 2)

9. Κάντε μια οπή στη βάση του περιβλήματος και περάστε τα καλώδια των

πρόσθετων ανιχνευτών μέσα από αυτό (επιτρεπόμενο μήκος των καλωδίων:

έως 3 μέτρα). Βιδώστε τα καλώδια στους αντίστοιχους ακροδέκτες της

πλακέτας ηλεκτρονικών.

10. Στερεώστε τη βάση του περιβλήματος στην επιφάνεια τοποθέτησης (Εικ.

4).

11. Ασφαλίστε τον μαγνήτη, λαμβάνοντας υπόψη τη μέγιστη επιτρεπτή απόσταση

από τον διακόπτη reed (Εικ. 5). Η αναφερόμενη απόσταση ισχύει για τον

μαγνήτη που βρίσκεται στο ύψος του διακόπτη. Η θέση των διακοπτών

reed φαίνεται στο Σχ. 3.

12. Ανοιγοκλείστε την επαφή παραβίασης για να μπείτε στη δοκιμαστική

λειτουργία.

13. Κλείστε το κάλυμμα.

14. Ελέγξτε αν η ενδεικτική λυχνία ανάβει:

– Κατά την αφαίρεση του μαγνήτη (ανοίγοντας το παράθυρο / την πόρτα).

– Κατά την παραβίαση του ανιχνευτή που είναι συνδεδεμένος στην είσοδο.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Ζώνη συχνότητας λειτουργίας 433,05 ÷ 434,79 MHz

Εμβέλεια επικοινωνίας (σε ανοιχτό χώρο)

MICRA / VERSA-MCU / MTX-300

PERFECTA μέχρι 200 m

έως 400 m

Μπαταρία CR123A 3 V

Προβλεπόμενη διάρκεια ζωής μπαταρίας

(λειτουργία εξοικονόμησης ενέργειας) έως 3 έτη

Πρόσθετη ευαισθησία εισόδου 312 ms

Κατανάλωση ρεύματος αναμονής 80 µA

Μέγιστη κατανάλωση ρεύματος 27 mA

Περιβαλλοντική κατηγορία σύμφωνα με το II

Εύρος θερμοκρασίας -10 °C...+55 °C

Μέγιστη υγρασία 93 ±3%

Διαστάσεις περιβλήματος ανιχνευτή 26 x 112 x 29 mm

Διαστάσεις μαγνήτη επιφανειακής στήριξης 26 x 13 x 19 mm

Διαστάσεις διαχωριστικού μαγνητικής

επιφάνειας 26 x 13 x 3,5 mm

Διαστάσεις μαγνήτη επίπεδης στήριξης 28 x 10 x 10 mm

Βάρος 80 g

FELSZERELÉS

A gyártó által ajánlott típusú teleptől eltérő telep használata

vagy a telep nem megfelelő kezelése robbanásveszélyes lehet.

Különösen legyen óvatos a felszereléskor és a telep cseréjekor.

A gyártó nem vállal felelősséget a telep helytelen beszereléséből

adódó következményekért.

A használt telepet tilos eldobni, attól a létező környezetvédelmi

szabályoknak megfelelően kell megszabadulni.

Az eszköz beltéri használatra készült. Az érzékelőt a nem mozgó felületre

(pl. ablak- vagy ajtókeret) kell felszerelni és a mágnest a mozgó felületre (pl.

ajtó vagy ablak). A mágnes ferromágneses felületre és/vagy erős mágneses

tér közelébe történő felszerelése nem ajánlott, mivel az az eszköz helytelen

működést okozhatja.

1. Nyissa ki az érzékelő házát (2. ábra).

2. Állítsa be a rövidzárak segítségével az érzékelőt.

3. Helyezze be a mágneses kontaktusba a telepet.

4. Regisztrálja az érzékelőt a rendszerben (lásd PERFECTA / VERSA /

VERSA IP / VERSA Plus vezérlőpanel telepítő kézikönyv, MICRA modul

kézikönyv vagy MTX-300 vezérlő kézikönyv).

5. Zárja vissza a házat.

6. Helyezze a mágneses érzékelőt a kívánt felszerelési helyre.

7. Zárja, majd nyissa a szabotázskapcsolót. Amennyiben a modul veszi

a riasztásjelzést folytassa a felszerelést. Ellenkező esetben válasszon

másik felszerelési helyet és ismételje meg a jel átvitelének ellenőrzését.

8. Nyissa ki az érzékelő házát (2. ábra).

9. Ha az érzékelő kiegészítő bemenetéhez érzékelő kerül csatlakoztatásra,

akkor készítsen egy nyílást a ház hátoldalán a kábel átvezetéséhez és

vezesse azt át azon, majd csatlakoztassa annak végeit a sorkapocsba.

A csatlakozóvezeték maximális megengedhető hossza 3 m.

10. A csavarok és a tiplik használatával rögzítse az érzékelő házának

hátoldalát a felszerelési felületre (4. ábra).

11. Rögzítse a mágnest az érzékelőhöz képesti maximális megengedhető

távolság gyelembevételével (5. ábra). A jelölt távolságok a reed-kapcsoló

magasságában elhelyezett mágnesre vonatkoznak. A reed-kapcsolók

házban található elhelyezése a 3. ábrán látható.

12. Az érzékelő tesztmódjának elindításához zárja, majd nyissa a szabo-

tázskapcsolót.

13. Zárja vissza a házat.

14. Ellenőrizze le, hogy a LED bekapcsol-e:

– a mágnes eltávolításakor (pl. az ajtó vagy ablak kinyitásakor),

– a kiegészítő bemenethez csatlakoztatott érzékelő megsértésekor.

MŰSZAKI ADATOK

Működési frekvenciatartomány 433,05 ÷ 434,79 MHz

Rádiókommunikációs távolság

(nyílt területen)

MICRA / VERSA-MCU / MTX-300

PERFECTA max. 200 m

max. 400 m

Telep CR123A 3 V

Telep élettartama (energiatakarékos módban) max. 3 év

Kiegészítő bemenet érzékenysége 312 ms

Készenléti áramfogyasztás 80 µA

Maximális áramfogyasztás 27 mA

Környezeti osztály az EN50130-5-nek

megfelelően II

Működési hőmérséklettartomány -10 °C...+55 °C

Maximális páratartalom 93 ±3%

Érzékelőház méretei 26 x 112 x 29 mm

Felületi szerelésű mágnes házának méretei 26 x 13 x 19 mm

Felületi szerelésű mágnes távtartójának

méretei 26 x 13 x 3,5 mm

Süllyesztett szerelésű mágnes házának

méretei 28 x 10 x 10 mm

Tömeg 80 g

Specyfikacje produktu

Marka:	Satel
Kategoria:	Bezpieczeństwo
Model:	MMD-300

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Satel MMD-300, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje Bezpieczeństwo Satel

Satel AOCD-260 Instrukcja

27 Września 2024

Satel MMD-300 Instrukcja

27 Września 2024

Satel VERSA-LCDM-WRL Instrukcja

27 Września 2024

Satel ACX-220 Instrukcja

27 Września 2024

Satel PERFECTA 32-WRL Instrukcja

27 Września 2024

Satel AMD-101 Instrukcja

27 Września 2024

Satel CA-10 Instrukcja

27 Września 2024

Satel PERFECTA 32-WRL LTE Instrukcja

27 Września 2024

Satel PERFECTA 32 Instrukcja

27 Września 2024

Satel AMD-100 Instrukcja

27 Września 2024

Instrukcje Bezpieczeństwo

Najnowsze instrukcje dla Bezpieczeństwo

NetworX NX-595E IP Communication Module Instrukcja

5 Października 2024

Geemarc SOS-PRO 295 Instrukcja

2 Października 2024

One2track Safety Angel Instrukcja

28 Września 2024

Sygonix SY-3851632 Instrukcja

28 Września 2024

Sygonix 1326052 Instrukcja

28 Września 2024

Sygonix 43588A WLAN Camera Instrukcja

28 Września 2024

Sygonix 43176S LAN Camera Instrukcja

28 Września 2024

Sygonix SY-3181234 Instrukcja

28 Września 2024

Sygonix Touch IP65 Instrukcja

28 Września 2024

Sygonix 1882082 Instrukcja

28 Września 2024
