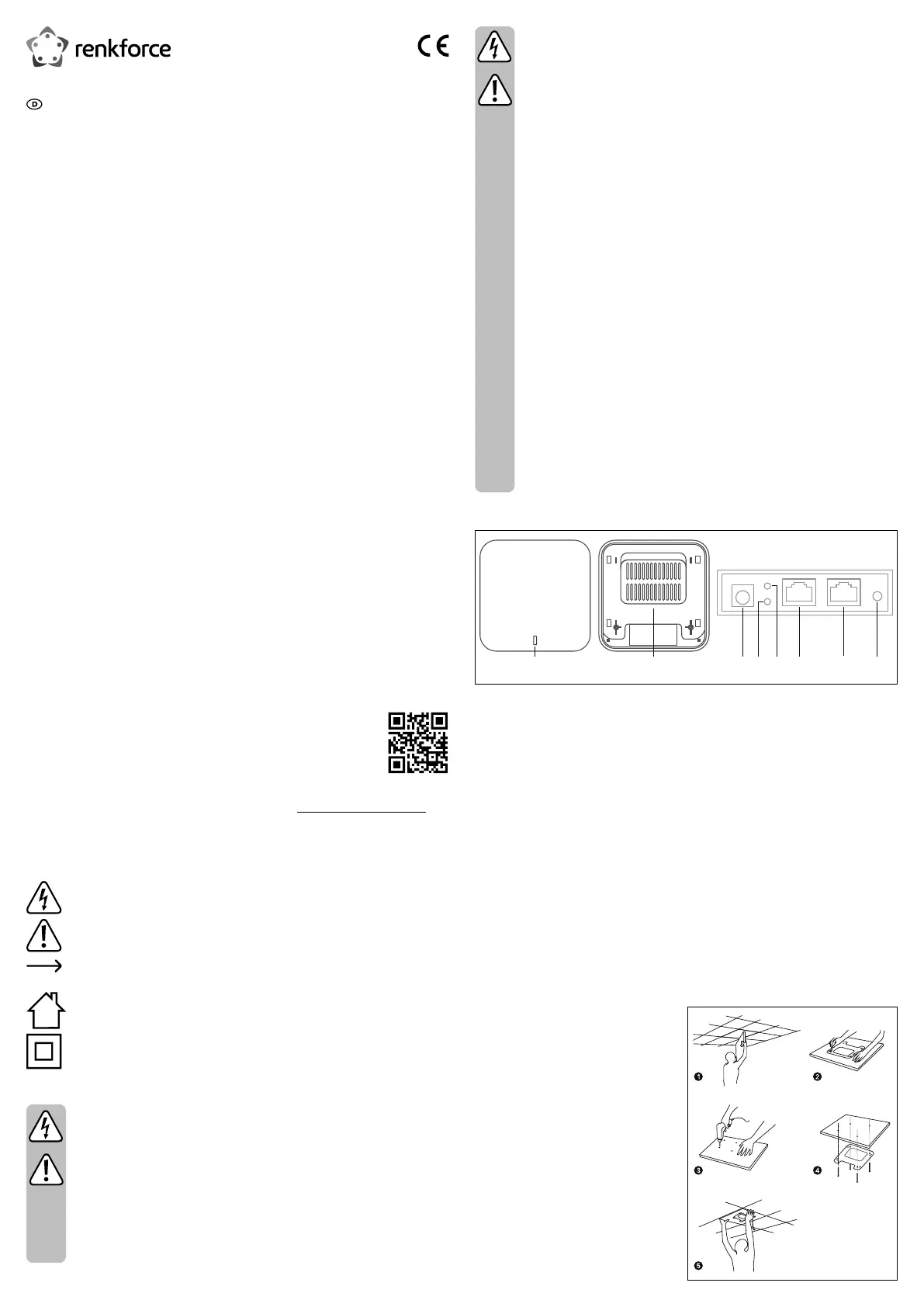

Strona 1/12

• -Die Netzsteckdose muss sich in der Nähe des Produkts benden und leicht zu

gänglich sein.

• Wenn das Netzteil oder Netzkabel Beschädigungen aufweist, so fassen Sie es

nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!

Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an

der das PoE-Netzteil angeschlossen ist (z.B. zugehörigen Sicherungsautomat

abschalten bzw. Sicherung herausdrehen, anschließend den zugehörigen FI-

Schutzschalter abschalten). Ziehen Sie erst danach das Netzkabel aus der Netz-

steckdose und bringen Sie das Produkt in eine Fachwerkstatt.

• -Überprüfen Sie vor jedem Gebrauch das Netzteil sowie das Netzkabel auf Be

schädigungen!

• -Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT an die Netz

spannung angeschlossen werden! Es besteht Lebensgefahr!

b) Allgemein

• Das Produkt ist nur für trockene, geschlossene Innenräume geeignet. Es darf

nicht feucht oder nass werden, fassen Sie es niemals mit nassen Händen an!

Es besteht Lebensgefahr durch einen elektrischen Schlag!

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Es

besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-

der zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämp-

fen und Lösungsmitteln.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwor-

tet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.

Produktübersicht

A Status-LED, zeigt den System- und WLAN-Status an

B Deckenhalterung

C DC „ “ - Anschluss für die Spannungsversorgung über ein normales Steckernetzteil, falls

nicht PoE genutzt werden soll

D „LAN LED“ - LED für den Port „ “; leuchtet bei Verbindung, blinkt bei DatenübertragungLAN

E „WAN LED“ - LED für den Anschluss „WAN/POE“; leuchtet bei Verbindung, blinkt bei Da-

tenübertragung

F WAN/POE „ “ - Dieser Port dient zur Spannungsversorgung über das PoE-Netzteil und zum

Anschluss an das vorhandene Netzwerk oder den Router

G LAN „ “ - An diesem Port können Geräte an den Access-Point angebunden werden

H RST „ “ - Taster, um das Produkt auf die Werkseinstellungen zurück zu setzen

Montage und Anschluss

a) Montage der Deckenhalterung

• Wählen Sie einen geeigneten Installationsort aus.

• Montieren Sie den Access-Point nur auf einem stabilen Untergrund. Es ist sowohl die Monta-

ge an der Decke als auch an der Wand möglich. Je nach Untergrund sind geeignete Schrau-

ben und Dübel zu verwenden.

• -Falls Sie das Produkt an einer abge

hängten Raumdecke installieren wollen,

entnehmen Sie das Deckenelement zur

Montage der Deckenhalterung.

• -Bedenken Sie bei der Montage der De

ckenhalterung, dass die Kabel, die am

Gerät angeschlossen werden müssen,

im Bereich der Aussparung (am Rand der

Deckenhalterung) aus der Decke austre-

ten müssen.

• Falls zur Fixierung der Deckenhalterung

an der Raumdecke Dübel erforderlich

sind (abhängig von der Deckenbeschaf-

fenheit), so markieren Sie durch die Lö-

cher in der Deckenhalterung hindurch die

genaue Position der Bohrlöcher.

A B FEDC G H

Bedienungsanleitung

RF-CAP-800 WiFi 6 3657 Mbps drahtloser

Decken-Zugangspunkt

Best.-Nr. 2362172

Bestimmungsgemäße Verwendung

Das Produkt dient zur Erweiterung oder Erstellung eines Netzwerks. Es verfügt über die 2

Betriebsarten, „AP“ (Access-Point; Standard) und „Gateway“ (Router).

Die Betriebsart „Access-Point“ stellt ein separates WLAN-Netzwerk zur Verfügung. Das Pro-

dukt wird dabei an Ihren vorhandenen Router bzw. Netzwerk angebunden.

Die Betriebsart „Router“ dient dazu, die Geräte, die mit dem Produkt verbunden sind, über Ihr

vorhandenes Modem mit dem Internet zu verbinden.

Die Verbindung Ihrer Geräte mit dem Produkt kann in allen Betriebsarten per WLAN oder LAN

erfolgen.

Die Konguration erfolgt über die Weboberäche des Produkts. Sie kann sowohl von einem

Computer als auch einem Smartphone oder Tablet erfolgen.

Die Spannungsversorgung erfolgt über das beiliegende PoE-Netzteil.

Eine Verwendung ist nicht im Freien, sondern nur in geschlossenen Räumen erlaubt. Der Kon-

takt mit Feuchtigkeit, z.B. im Badezimmer o.ä., ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder ver-

ändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das

Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie

z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanlei-

tung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit

der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-

AndroidTM ist eine eingetragene Marke der Google LLC.

Lieferumfang

• Access-Point

• Decken-/Wandhalterung

• Montagematerial

• PoE-Netzteil

• Netzkabel

• RJ45-Kabel (max. 1000 MBit)

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads her-

unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der

Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesund-

heit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-

ser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-

dienung gegeben werden sollen.

Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen In-

nenräumen geeignet, es darf nicht feucht oder nass werden.

Das Produkt ist in Schutzklasse II aufgebaut.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) PoE-Netzteil

• Der Aufbau des PoE-Netzteils entspricht der Schutzklasse II. Als Spannungsquel-

le für das PoE-Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffent-

lichen Versorgungsnetzes verwendet werden.

• Klicken Sie hier zuerst in den kleinen leeren

Kreis (siehe Pfeil im Bild).

• Geben Sie die Daten ein, wie es im Bild zu

sehen ist.

• Der letzte Block der IP-Adresse ist exibel

und kann zwischen 1 und 252 lauten. Der

Rest muss exakt so wie im Bild eingegeben

werden.

Der „Standardgateway“ ist gleichzeitig auch

die IP-Adresse des APs.

• Bestätigen Sie mit OK.

Sollte es mit der Verbindung Probleme geben, weißen Sie der LAN-/WLAN-Schnitt-

stelle zuerst eine feste IP-Adresse zu und stellen anschließend die Verbindung her.

c) Vorbereitung der Konguration mit einem iPad

• Stellen Sie die WLAN-Verbindung zum AP her.

• Während das WLAN noch konguriert wird, tippen Sie bei der WLAN-Verbindung, rechts auf

das blaue Infosymbol.

• Wischen Sie runter bis zur IP-Konguration.

• Tippen Sie auf den Punkt IP kongurieren und wählen „Manuell“ aus.

• Geben Sie eine IP-Adresse usw. ein (siehe letztes Bild im vorhergehenden Kapitel). Der

„Standardgateway“ heißt hier „Router“.

• Tippen Sie oben rechts auf Sichern und wechseln Sie im nächsten Fenster zurück zu WLAN.

• Damit ist die Verbindung hergestellt.

d) Vorbereitung der Konguration mit einem Smartphone mit AndroidTM

• Öffnen Sie auf Ihrem Smartphone die WLAN-Einstellungen.

• Tippen Sie auf das WLAN des APs, um die Verbindung herzustellen.

• Geben Sie das WLAN-Passwort ein und markieren Sie das Kästchen darunter, um die erwei-

terten Einstellungen zu sehen.

• Tippen Sie auf den Punkt für die IP-Einstellungen und wählen Sie „Statisch“ aus.

• Geben Sie eine IP-Adresse usw. ein (siehe letztes Bild im vorhergehenden Kapitel). Statt der

„255.255.255.0 24“ kann es auch sein, dass Sie hier nur „ “ eingeben müssen.

• Tippen Sie auf den Button zum Verbinden.

e) Anmeldung auf der Weboberäche

• Sobald die Verbindung hergestellt ist, öffnen Sie Ihren Webbrowser.

• Tippen Sie in die Adressleiste „ “ (ohne Anführungszeichen) ein und http://192.168.188.253/

bestätigen Sie.

Sollte es Probleme mit der Darstellung auf Ihrem Tablet oder iPad geben, drehen

Sie das Gerät in das Querformat.

• Geben Sie das Passwort „ “ ein und bestätigen Sie das Anmelden.admin

• Jetzt sollten Sie die Hauptseite der Weboberäche sehen.

Konguration

a) Grundkonguration (alle Betriebsarten)

• Sobald Sie die Weboberäche sehen, wählen Sie als erstes die richtige Zeitzone aus.

Klicken Sie hierzu links auf „ “ und anschließend oben auf „ “.Manage Time Manager

Wählen Sie im Menü Ihre Zeitzone aus und bestätigen mit einem Klick auf „ “.Apply

• Als nächstes stellen Sie die richtige Region für das WLAN ein.

Klicken Sie hierzu links auf „ “ und anschließend oben auf „ “.WiFi Advanced

Wählen Sie im Menü die Region „ “ für Europa aus und bestätigen mit einem Klick auf ETSI

„Apply“.

• Ändern Sie jetzt noch das Kennwort für den Zugang zur Weboberäche.

Klicken Sie hierzu oben auf den grünen Button mit den 4 Quadraten und wählen Sie anschlie-

ßend den Button darunter mit dem Sicherheitssymbol aus.

Geben Sie zuerst das alte Kennwort (bei Auslieferung „ “ ohne Anführungszeichen) und admin

anschließend zweimal das Neue ein. Es sollte min. 8 Zeichen haben und aus Zahlen sowie

Groß- und Kleinbuchstaben bestehen.

Bestätigen Sie mit dem Button „ “.Save

Falls Sie die Weboberäche nach der Grundkonguration wieder öffnen wollen, müssen Sie

als Login-Passwort nicht das Standardkennwort eingeben, sondern das von Ihnen neu ver-

gebene Kennwort.

b) Konguration der WLAN-Netzwerke (alle Betriebsarten)

• Sie können die beiden WLAN-Netzwerke später während des Setup-Wizards kongurieren

oder vorher direkt in den Einstellungen. Hierzu klicken Sie auf „ “.WiFi

• Jetzt können Sie den Namen für das 2,4 GHz WLANs ändern und die weiteren Einstellungen

anpassen.

Außerdem ändern Sie auf jeden Fall das Kennwort für das WLAN. Es muss min. 8 Zeichen

haben und sollte aus Zahlen sowie Groß- und Kleinbuchstaben bestehen.

• Falls Ihre Decke z.B. aus Holz besteht, können Sie die Schrauben direkt, ohne Dübel, eindre-

hen. Gegebenenfalls ist es hier zu empfehlen, die Löcher trotzdem vorzubohren.

Achten Sie darauf, dass beim Bohren von Montagelöchern bzw. beim Festschrau-

ben keine vorhandenen Kabel oder Leitungen beschädigt werden.

b) Anschluss und Montage des Geräts

• -Bevor Sie das Gerät in die Deckenhalterung einrasten, müs

sen noch alle nötigen Kabel angeschlossen werden.

• Verbinden Sie den Anschluss „WAN/POE“ (F) mit einem 1 zu 1

verbundenen Netzwerkkabel (muss PoE-Fähig sein) mit dem

Anschluss „ “ am PoE-Netzteil.POE

• Rasten Sie das Gerät in die Deckenhalterung ein.

Setzen Sie dazu die 4 Haltebolzen am Gerät in die 4 Aus-

sparungen an der Deckenhalterung ein und schieben Sie das

Gerät von den Anschlussleitungen weg, bis es einrastet.

• Verbinden Sie den Anschluss „ “ vom PoE-Netzteil mit LAN

einem 1 zu 1 verbundenen Netzwerkkabel mit einem freien Anschluss von Ihrem Router,

Netzwerk-Switch oder Modem (je nach gewünschter Betriebsart).

• Verbinden Sie das beiliegende Netzkabel mit der entsprechenden Buchse am PoE-Netzteil

und stecken Sie das andere Ende in eine Netzsteckdose ein.

In der Regel bendet sich an der Decke, wo ein Access-Point montiert wird, nur das

Netzwerkkabel. Das PoE-Netzteil wird meist in der Nähe des Routers, Netzwerk-

Switchs oder Modems angeschlossen.

Falls Sie über einen Netzwerk-Switch verfügen, der PoE-Fähig ist und 48 V (mit

ausreichender Leistung) unterstützt, können Sie das Gerät auch direkt, ohne PoE-

Netzteil, an den Switch anschließen. Beachten Sie hierzu die Bedienungsanleitung

Ihres Netzwerk-Switchs.

Vorbereitung zur Konguration

Die Konguration des APs kann mit einem PC (Computer, Laptop, MAC) oder mit

einem Tablet/Smartphone durchgeführt werden. Sie kann drahtlos über WLAN oder

über die LAN-Port des APs erfolgen.

Es wird aber Aufgrund der Bildgröße empfohlen, die Konguration nicht mit einem

Smartphone durchzuführen.

Im weiteren Verlauf der Anleitung werden wir nur noch die Begriffe „AP“ (damit ist

das Produkt gemeint und steht für Access-Point), „PC“ (gilt für Computer, Laptops,

MAC, usw.), „Tablet“ (steht für Tablets und Smartphones, egal welcher Hersteller/

Betriebssystem) und „iPads“ (steht für iPads und iPhones) verwenden.

Egal, ob Sie die Konguration mit einem PC oder mit einem Smartphone durch-

führen, Sie müssen der Verbindung bei der Erstkonguration immer eine feste IP-

Adresse zuordnen.

a) Allgemeine Informationen

• WLAN-Name: „ “ / „ “ (ohne AnführungszeiWireless 2.4G_XXXXXX Wireless 5.8G_XXXXXX -

chen; XXXXXX steht dabei für eine individuelle Nummer, die für jedes Gerät einmalig ist)

WLAN-Passwort: „ “ (ohne Anführungszeichen)66666666

• IP-Adresse des APs: 192.168.133.253

Subnetzmaske: 255.255.255.0

• Weboberäche: http://192.168.188.253/

b) Vorbereitung der Konguration mit Windows 10®

• Falls Sie die Konguration kabelgebunden durchführen wollen, verbinden Sie den Anschluss

„LAN“ des APs direkt mit dem LAN-Anschluss Ihres PCs.

• Falls Sie die Konguration kabellos über WLAN durchführen wollen, verbinden Sie Ihren PC

mit dem WLAN des APs.

• Um der Verbindung (egal ob LAN oder WLAN) eine feste IP-Adresse zu zuweisen, müssen

Sie die Eigenschaften der jeweiligen Schnittstelle bearbeiten. Unter Windows 10® gibt es

diverse Möglichkeiten dies durchzuführen.

• Am einfachsten drücken Sie die Tastenkombination „Windows-Taste + R“, um einen Befehl

auszuführen. Alternativ dazu klicken Sie mit der rechten Maustaste auf das Windows-Symbol

und wählen den Punkt „Ausführen“ aus.

• Geben Sie dort den Befehl „ “ ein und klicken auf OK.ncpa.cpl

• Es öffnet sich ein Fenster, in dem Sie alle Netzwerkverbindungen Ihres PCs sehen. Klicken

Sie hier mit der rechten Maustaste auf die ent-

sprechende Verbindung und wählen den Punkt

„Eigenschaften“ aus.

• Klicken Sie hier auf den markierten Punkt

„ -...(TCP/IPv4)“ und anschließend auf „Ei

genschaften“.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die

Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

• Um das 5 GHz WLAN zu bearbeiten, klicken Sie auf den Reiter „ “.5G WiFi

• Jetzt können Sie den Namen für das 5 bzw. 5,8 GHz WLAN-Netzwerk ändern und die weite-

ren Einstellungen anpassen. Vergeben Sie ebenfalls wieder ein neues, sicheres Kennwort.

Generell ist es möglich für beide WLAN-Netzwerke den gleichen Namen und das

gleiche Kennwort zu verwenden. So müssen Sie Ihre Geräte nur mit einem WLAN

verbinden und es wird immer automatisch das beste WLAN genutzt.

c) Konguration „Access-Point“

• Zum Starten des Setups, klicken Sie links auf den Button „ “.Wizard

• Um das Produkt als Access-Point zu kongurieren, klicken Sie jetzt auf den orangen Button

„AP Mode“.

• Hier wählen Sie als erstes aus, wie und ob der AP eine IP-Adresse vom Router erhalten soll.

Es gibt hier 3 verschiedene Möglichkeiten:

„Get IP From AC“ - Der AP vergibt die IP-Adresse selbst und behält die IP „ “.192.168.188.253

„Get IP From Gateway“ - Dem AP wird eine IP-Adresse vom DHCP-Server des Routers

zugewiesen. Über diese kann der AP auch konguriert werden. Um die IP-Adresse ausndig

zu machen, sehen Sie in der Geräteliste Ihres Routers nach.

„Static IP“ - Sie können dem AP eine feste IP-Adresse, vorzugsweise im Netzwerkbereich

Ihres Routers, zuweisen. Über diese IP-Adresse ist dieser dann immer für die Konguration

erreichbar.

Wir empfehlen Ihnen hier entweder die Adresse vom Router zuweisen zu lassen

oder eine feste IP im Bereich Ihres Routers zu vergeben. So können Sie die Webo-

beräche immer aus Ihrem Netzwerk erreichen.

• Klicken Sie auf „ “.Next

• Jetzt kongurieren Sie, falls noch nicht geschehen, die beiden WLAN-Netzwerke. Beachten

Sie dazu das Unterkapitel „Konguration der WLAN-Netzwerke“. Bestätigen Sie jeweils mit

dem Button „ “.Next

• Der AP führt jetzt einen Neustart durch und übernimmt die Einstellungen.

Falls Sie die Konguration über WLAN durchgeführt haben, müssen Sie Ihr Gerät

evtl. neu mit dem WLAN verbinden.

Wenn Sie die IP-Adresse geändert haben oder vom Router eine zuweisen lassen,

ist der AP ab sofort nur noch unter der neuen Adresse erreichbar. Außerdem müs-

sen Sie in den Netzwerkeinstellungen Ihres Geräts die IP-Konguration wieder auf

automatisch stellen.

d) Konguration „Router“

• Zum Starten des Setups klicken Sie links auf den Button „ “.Wizard

• Um das Produkt als Access-Point zu kongurieren, klicken Sie jetzt auf den orangen Button

„Gateway Mode“.

• -Als erstes wählen Sie die Art des Internetzugangs aus. Wenn Sie z.B. DSL-Modem verwen

den, wählen Sie hier „ “ aus und geben die nötigen Zugangsdaten ein. Wollen Sie den PPPoE

AP z.B. hinter einem Kabelmodem betreiben, wo keine Einwahldaten nötig sind, wählen Sie

hier „DHCP“ aus.

• Klicken Sie auf „ “.Next

• Jetzt kongurieren Sie, falls noch nicht geschehen, die beiden WLAN-Netzwerke. Beachten

Sie dazu das Unterkapitel „Konguration der WLAN-Netzwerke“. Bestätigen Sie jeweils mit

dem Button „ “.Next

• Der AP führt jetzt einen Neustart durch und übernimmt die Einstellungen.

Falls Sie die Konguration über WLAN durchgeführt haben, müssen Sie Ihr Gerät

evtl. neu mit dem WLAN verbinden.

Wenn Sie die IP-Adresse geändert haben oder vom Router eine zuweisen lassen,

ist der AP ab sofort nur noch unter der neuen Adresse erreichbar. Außerdem müs-

sen Sie in den Netzwerkeinstellungen Ihres Geräts die IP-Konguration wieder auf

automatisch stellen.

Zurücksetzen auf die Werkseinstellungen

Um das Produkt auf die Werkseinstellungen zurückzusetzen, muss dieses angeschlossen und

im Betrieb sein. Gehen Sie wie folgt vor.

a) Am Produkt

• Halten Sie die Taste „ “ ( ) am Produkt für mehr als 5 Sekunden gedrückt.RST H

• Lassen Sie dann die Taste wieder los. Die Status-LED ( ) fängt an schnell rot zu blinken.A

• Das Produkt führt einen Neustart durch und ist anschließend wieder auf die Werkseinstellun-

gen zurückgesetzt. Dieser Vorgang dauert etwa 1 bis 2 Minuten. Wenn die Status-LED ( ) A

weiß leuchtet, ist der Vorgang abgeschlossen.

b) Im Webinterface

• Öffnen Sie das Webinterface des Produkts und melden Sie sich an.

• Öffnen Sie den Punkt „ “.Manage

• Wählen Sie dort im Reiter „Congure“ den Punkt „Reset Default“ aus und klicken Sie zum

Zurücksetzen unten auf „ “.Reset Default

• -Das Produkt führt einen Neustart durch und ist anschließend wieder auf die Werkseinstel

lungen zurückgesetzt. Dieser Vorgang dauert etwa 1 bis 2 Minuten. Wenn die Status-LED

dauerhaft blau leuchtet, ist der Vorgang abgeschlossen.

Pege und Reinigung

• Trennen Sie das Produkt vor der Reinigung von der Spannungsversorgung.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beein-

trächtigt werden kann.

Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses

Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-

adresse verfügbar:

www.conrad.com/downloads

Wählen Sie eine Sprache im Menü aus und geben Sie die Bestellnummer des Pro-

dukts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung

im PDF-Format herunterladen.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Technische Daten

a) Produkt

Betriebsspannung ......................... 48 V/DC (PoE); 12 V/DC (DC IN)

Stromaufnahme ............................ max. 0,5 A (PoE); 1,5 A (DC IN)

Anschlüsse ................................... 2x RJ45 10/100/1000/2500 MBit/s, 1x WAN/PoE, 1x LAN

WLAN ........................................... IEEE802.11b/g/n/ac/ax; WiFi 6; 2,4 GHz (max. 1182 MBit);

5 GHz, 5,8 GHz (max. 2475 MBit) Dualband 4*4 MIMO

Frequenzbereich/Sendeleistung ... 2,412 – 2,472 GHz, ≤ 20 dBm;

5,180 – 5,240 GHz, ≤ 23 dBm

5,745 – 5,825 GHz, ≤ 13,98 dBm

Unterstützte Protokolle ................. IEEE802.3at (48 V PoE); IEEE802.3az

Verschlüsselungsprotokolle .......... WPA/WPA2

Betriebsarten ................................ Access-Point; Router

Chip-Satz ...................................... Qualcomm PQ8072

Speicher ....................................... SPI-NOR 8 MB, NAND 256 MB

Unterstützte Features ................... MU-MIMO; DL/UL-OFDMA; Wave2.0; OFDMA; 1024-QAM;

Seamless Roaming; QSDK Treiber; unterstützt OpenWRT

Abmessungen (B x H x T) ............ ca. 198 x 38 x 198 mm

Gewicht ......................................... ca. 740 g (nur AP); mit Deckenhalterung ca. 810 g

Betriebsbedingungen .................... 0 bis +40 °C, 10 bis 90% rF (nicht kondensierend)

Lagerbedingungen ........................ -10 bis +60 °C, 10 bis 90% rF (nicht kondensierend)

b) PoE-Netzteil

Betriebsspannung ......................... 100 – 240 V/AC, 50/60 Hz

Stromaufnahme ............................ max. 0,8 A

Ausgang ....................................... 48 V/DC, 500 mA, 24 W

Specyfikacje produktu

Marka:	Renkforce
Kategoria:	Punkt dostępu
Model:	RF-CAP-800

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Renkforce RF-CAP-800, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje Punkt dostępu Renkforce

Renkforce RF-CAP-600 Instrukcja

3 Października 2024

Renkforce RF-CAP-800 Instrukcja

3 Października 2024

Instrukcje Punkt dostępu

Najnowsze instrukcje dla Punkt dostępu

Cisco MR12 Instrukcja

14 Października 2024

Draytek VigorAP 920R Instrukcja

13 Października 2024

Netgear WNDAP360 Instrukcja

12 Października 2024

TP-Link Festa F65-Wall Instrukcja

9 Października 2024

D-Link DWL-1000AP+ Instrukcja

9 Października 2024

D-Link DWL-700AP Instrukcja

9 Października 2024

Cambium Networks cnPilot e505 Instrukcja

9 Października 2024

Cambium Networks cnPilot e425H Instrukcja

9 Października 2024

Cambium Networks cnPilot e600 Instrukcja

9 Października 2024

Cambium Networks cnPilot e510 Instrukcja

9 Października 2024
