EINBAUANLEITUNG
INSTALLATION
GUIDE
V1. 1

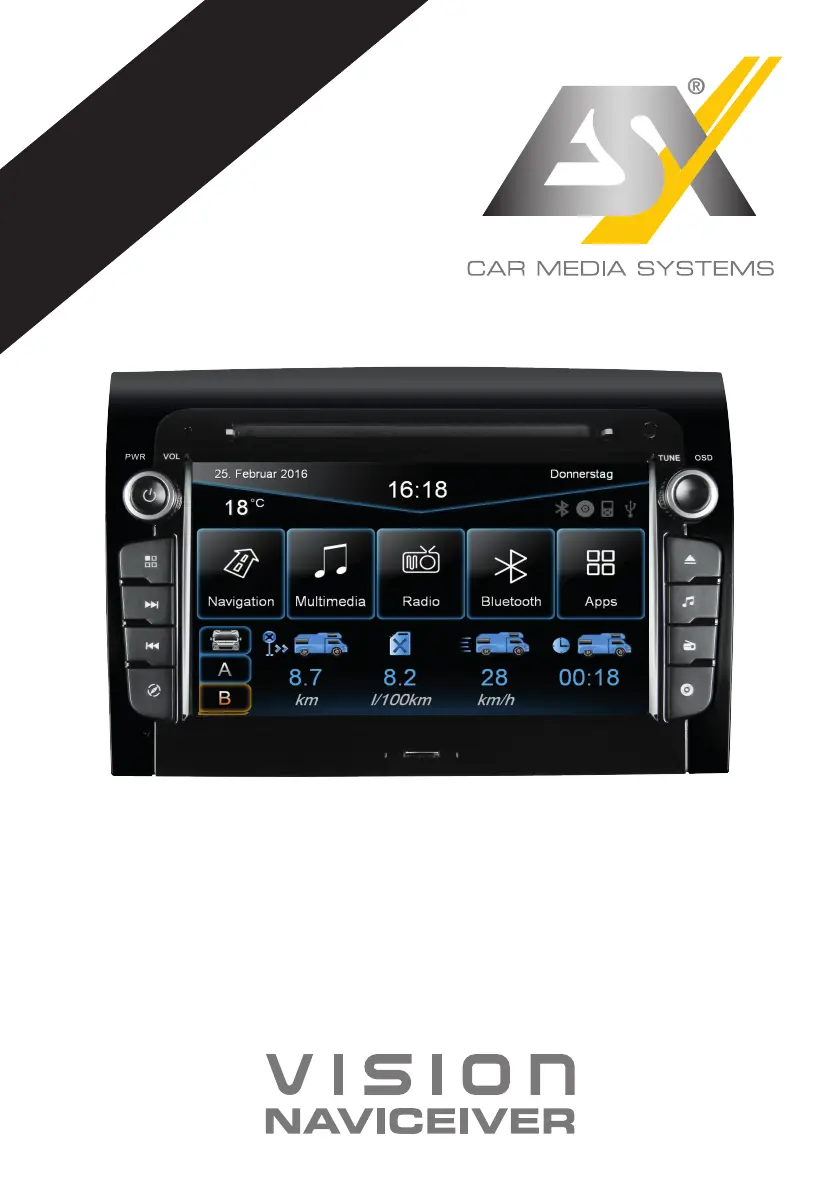

VNC720 FI-DUCATO
VN720 FI-DUCATO
2
This is an installation guide for a proper installation of the device.
Please read the following instructions before installation:
1.) Please treat all parts of the sound system and the components of your vehicle with caution.
2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications
on the vehicle, which could interfere the driving safety.
3.) Please disconnect due to safety reasons the ground connection of the vehicle‘s battery before installation.
4.) Please ensure the correct polarity of all connections.
5.) Please do not modify or cut cables or jacks of the vehicle or the device, otherwise the warranty may be voided.
6.) Make sure that no cables are squeezed or cause a short circuit.
7.) Lead no cable before the airbags (e.g. dashboard) or in a manner that they will be impaired in their function.
Important Notes before installation:
Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts.
Beachten Sie dazu die folgenden Hinweise vor der Installation:
1.) Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
2.) Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
3.) Klemmen Sie vor der Installation aus Sicherheitsgründen den Masseanschluß der Kfz-Batterie vor der Installation ab.
4.) Bitte achten Sie stets auf die korrekte Polarität der Anschlüsse.
5.) Bitte modifizieren Sie keine Kabelsätze oder Anschlüsse des Geräts oder des Fahrzeugs, da sonst der
Garantieanspruch davon beinträchtigt werden könnte..
6.) Achten Sie unbedingt darauf, dass keine Kabel gequetscht werden oder einen Kurzschluss verursachen.
7.) Verlegen Sie keine Kabel vor den Airbags z.B. im Armaturenbrett oder in einer Art und Weise, dass diese in ihrer Funktion
beeinträchtigt werden.
Wichtige Hinweise:
INSTALLATION NOTES / Installationshinweise
Empfohlene Werkzeuge:
Recommended tools:
Unlock Device
Entriegelungsbügel
Plastic mounting wedges
Kunststoff-Montagekeile
(AD Accessories Art.Nr.: 2426812)
Cableties 6 x
Kabelbinder 6 x
Phillips screwdriver or bit
Kreuzschlitz-Schraubendreher oder Bit
Plastic drill approx. 20 mm
Kunststoffbohrer ca. 20 mm
Ø 20 mm
Torx T25 screwdriver or bit
Torx T25 Schraubendreher oder Bit
3
Empfohlenes Zubehör:
Recommended accessories:
INDEX / Inhaltsverzeichnis
Original FIAT center console cover
Originale FIAT Mittelkonsolenblende
(FIAT Art.Nr.: 735535319)
VNA-DUC-CAN-SET
· CANBUS Adaptor OEM Fiat on ISO
· Antenna Adaptor Fakra on ISO, 50 Ohms
· USB-Adaptor “USB-A on Mini-USB-B-Jack
- Supports original rear cam
VNA-DUC-CAN-SET
· CANBUS Adapter OEM Fiat auf ISO
· Antennenadapter Fakra auf ISO, 50 Ohm
· USB-Adapter “USB-A auf Mini-USB-B-Kupplung”
- Unterstützt originale Rückfahrkamera
Scope of delivery 4 ................................................................................................................................
Lieferumfang 4 ........................................................................................................................................
Connection Diagram 6 ...........................................................................................................................
Anschlussdiagramm 6 .............................................................................................................................
Installation notes 12 ..............................................................................................................................
Installationshinweise 12 ..........................................................................................................................
FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->)
Installation example 14 .........................................................................................................................
Einbaubeispiel 14 ....................................................................................................................................
CITROEN JUMPER III (Type 290, 2015 ->)
Installation example with original factory radio 18 .............................................................................
Einbaubeispiel mit Original-Radio ab Werk 18 ..........................................................................................
FIAT DUCATO IV (Type 290, 2015 ->)
Installation example only with radio preparation from the factory 23 ...............................................
Einbaubeispiel nur mit Radiovorbereitung ab Werk 23 ..............................................................................
