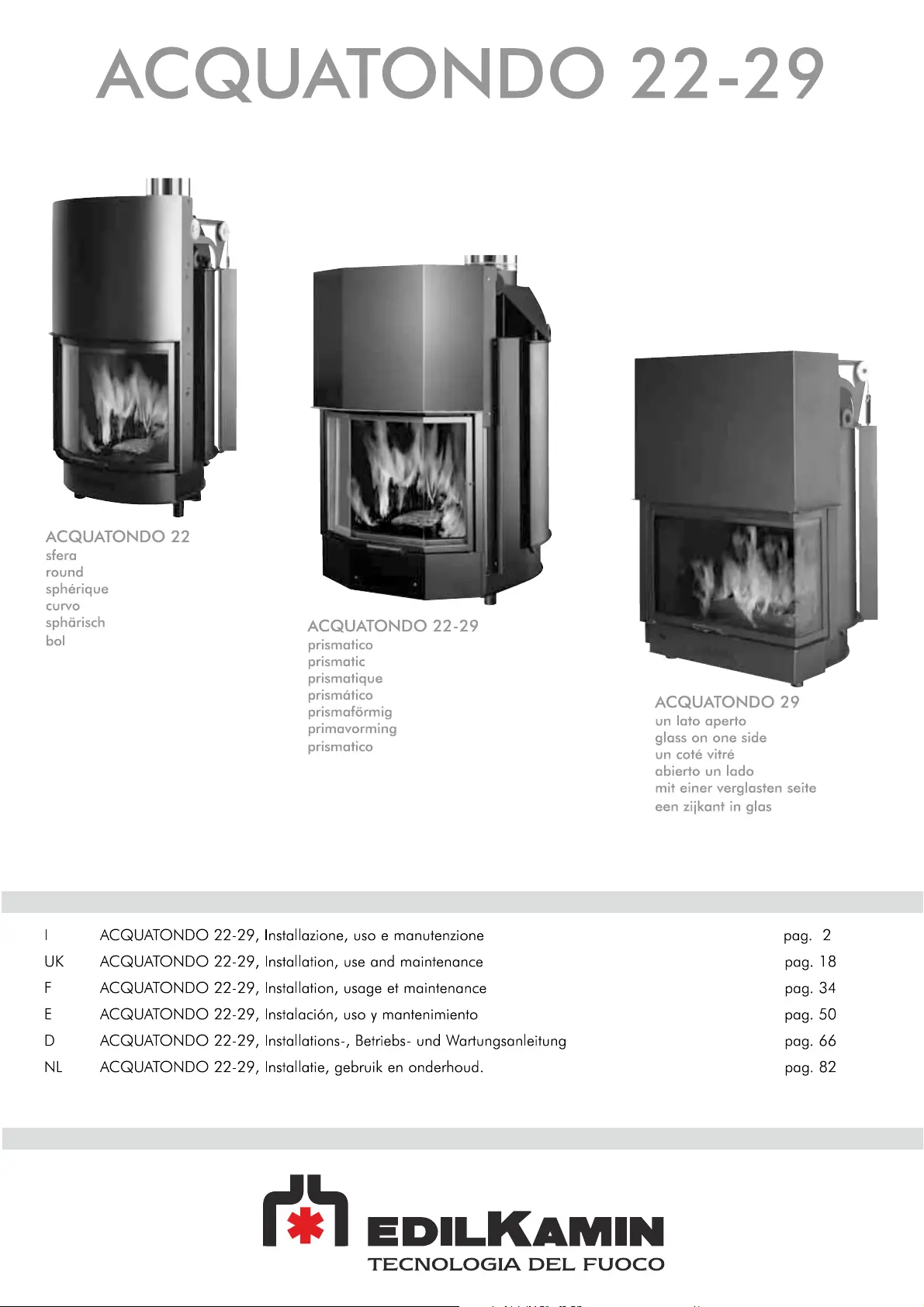

PT ACQUATONDO 22-29, Instalação, uso e manutenção
esferas
um lado aberto
ITALIANO
2
Gentile Sig.ra/Egregio Signore
La ringraziamo per avere scelto ACQUATONDO.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio e in totale sicurez-
za tutte le caratteristiche.
Per ulteriori chiarimenti o necessità contatti il suo Rivenditore di zona o visiti il sito internet alla voce CENTRI ASSISTENZA
TECNICA.
Le ricordiamo che l’installazione DEVE essere effettuata da tecnico abilitato D.M.37 ex L. 46/90.
Per le installazioni all’estero, fare riferimento alle specifiche normative nazionali.
Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto sollevano l'azienda produttrice da
ogni eventuale danno derivante.
In caso di anomalie rivolgersi subito al rivenditore presso cui è stato effettuato l’acquisto, presentando il libretto di garan-
zia e il documento fiscale di acquisto.
Il numero di tagliando di controllo, necessario per l’identificazione, è indicato:
- nella parte alta dell’imballo
- sul libretto di garanzia all’interno del focolare
- sulla targhetta applicata sul fronte del prodotto
Detta documentazione deve essere conservata per l’identificazione.
DICHIARAZIONE DI CONFORMITÀ
La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20122 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che
Il termocaminetto a legna sotto riportato è conforme alla Direttiva 89/106/CEE (Prodotti da Costruzione)
TERMOCAMINETTO A LEGNA, a marchio commerciale EDILKAMIN, denominato ACQUATONDO 22-29
N° di SERIE: Rif. Targhetta dati
ANNO DI FABBRICAZIONE: Rif. Targhetta dati
La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:
UNI EN 13229:2006
Altresì dichiara che:
Il termocaminetto a legna ACQUATONDO 22-29 rispetta i requisiti delle direttive europee:
2006/95/CEE - Direttiva Bassa Tensione
2004/108/CEE - Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell’apparecchiatura in caso di sostituzione, montaggio e/o modifiche
effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.
ITALIANO
DATI TECNICI
3
Potenza termica bruciata kW 27,9 34,4
Potenza nominale kW 23 28
Potenza resa all’acqua kW 13,3 17,5
Rendimento globale % 82,5 81,5
Rendimento diretto all’acqua % ~ 70 ~ 70
Consumo ottimale di legna (min-max) kg/h 2,9/6,1 3,4/7,5
Peso totale compreso imballo (min-max) kg 234 302
ø uscita fumi femmina cm 20 25
ø canna fumaria inox per altezze da 3 a 5m cm 25 25
ø canna fumaria inox per altezze da 5 a 7m cm 22 25
ø canna fumaria inox per altezze superiori a 7m cm 20 22
ø presa aria esterna cm 12,5 12,5
Contenuto d’acqua litri 70 90
Pressione massima d’esercizio bar 1,5 1,5
Produzione acqua calda sanitaria (kit 1-3-n3-n3bis-6-idrokit)
*
l/min
**
13-14 13-14
Volume riscaldabile
***
m3600 730
Mandata all’impianto pollici 1”¼ 1”¼
Ritorno dall’impianto pollici 1”¼ 1”¼
22 29
Caratteristiche tecniche
SCHEMA DI FUNZIONAMENTO
L’acqua del circuito termosifoni si riscalda, circolando nel tubo
scambiatore (A) e nell’ intercapedine (B) che lambisce tutta la
parete semicircolare. L’intercapedine è realizzata con lamiera di
acciaio di forte spessore.
BY-PASS FUMI AUTOMATICO
In fase di accensione, a bocca aperta, per agevolare l’avvio
della combustione la serranda fumi (C) resta in posizione di
apertura in modo che i fumi possano direttamente e agevolmen-
te raggiungere la canna fumaria. Quando la combustione è ben
avviata, chiudendo il portellone si chiude automaticamente
anche la serranda fumi.In questo assetto, i fumi prima di rag-
giungere la canna fumaria deviano in modo da lambire e cede-
re calore sia alle intercapedini (B) che al tubo scambiatore (A).
70
74
83
9
76
27
11076
parete
138,5
615719
Ø22
1,5
91
SFERA 22 (vetro tondo)
1 modello:
• vaso aperto
PRISMATICO 22
Ø22
138,5
645419
1,5
78
23
78
23
99
90
99
90
9
7
7
9
Ø25
138,5
64
5419 1,5
destro
sinistro
UN LATO VETRATO SX/DX 29
1 modello
• vaso aperto
1 modello:
• vaso aperto
parete
66
75
80
68
86
14 68 92
12
PRISMATICO 29
Ø25
138,5
64
54
19 1,5
parete
99
84
92
78
78
22
112
97
14
2 varianti:
• vaso aperto
• vaso chiuso
B
C
A
D
vetro ceramico
resiste a 800°C
serranda
in posizione chiusa
isolante termico
sulla volta
(a cura del cliente)
*temperatura in caldaia 70°
** ( T=25K)∆
***Isolamento secondo D. Lgs.192/2005 ex L.10/91 e successive
modifiche e una richiesta di calore di 33 Kcal/m³ h.
