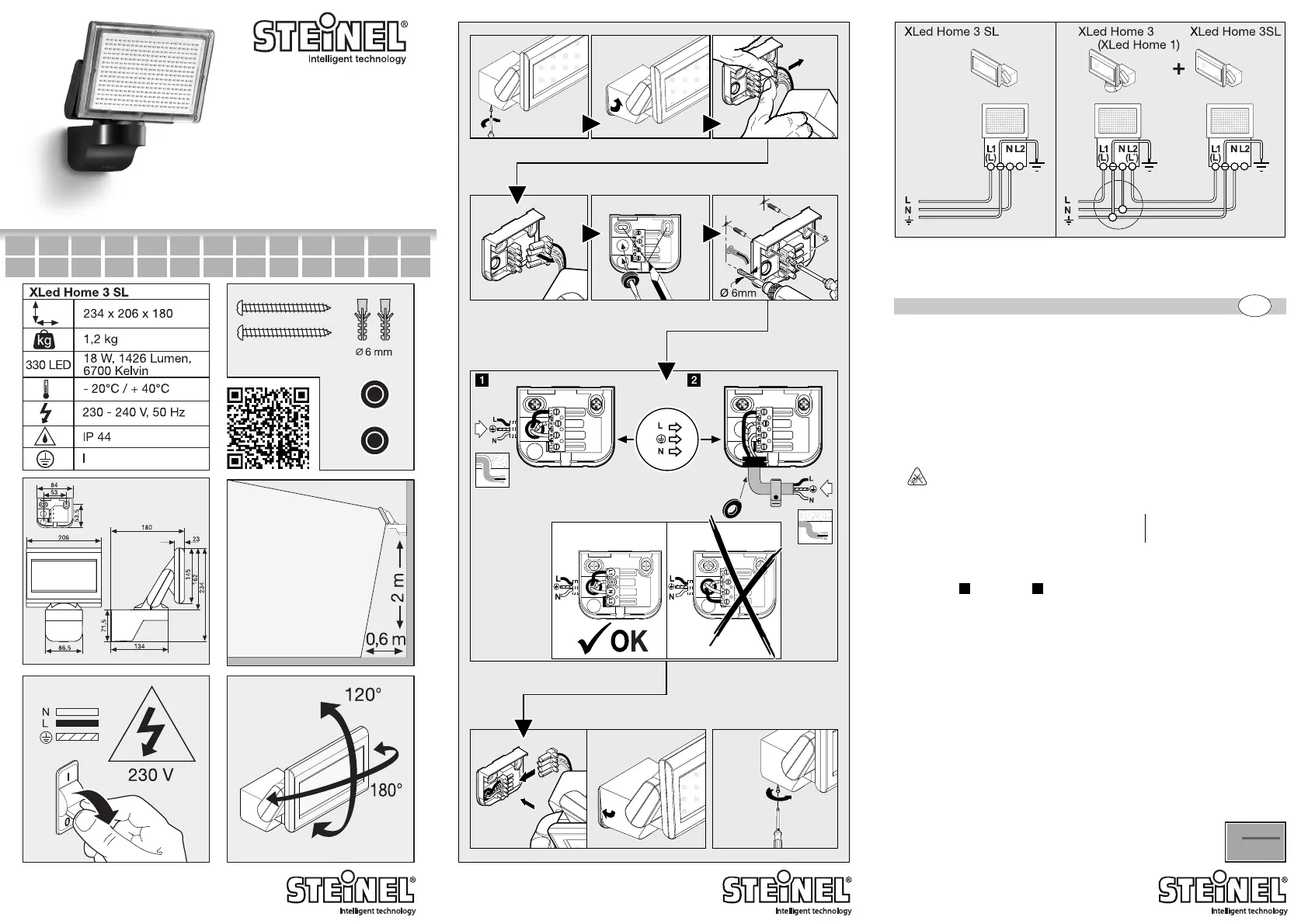

Strona 1/52
Sicherheitshinweise
■Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
■Bei der Montage muß die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes
Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
■Bei der Installation dieser Geräte handelt es sich um eine Arbeit an der Netzspannung; sie muß
daher fachgerecht nach den länderspezifischen Installationsvorschriften und Anschlußbedingungen
durchgeführt werden (D- VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)
■Montieren Sie das Gerät nicht auf gewöhnlich leicht entflammbaren Oberflächen.
■Geeignet für Außen- und für Innenräume.
■Die LED-Strahler sind nur für die Wandmontage und nicht für die Deckenmontage vorgesehen.
■Das Strahlergehäuse erwärmt sich während des Betriebes. Die Ausrichtung des LED-Kopfes nur durch-
führen, wenn dieser abgekühlt ist.
■Nur Original-Ersatzteile verwenden.
■Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
■Nicht aus kurzer Distanz oder einen längeren Zeitraum (> 5 min.) in die LED-Leuchte blicken.
Dies kann zu einer Schädigung der Netzhaut führen.
Installationshinweise
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L = Phase (meistens schwarz, braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum
Kurzschluss. In diesem Fall müssen die einzelnen Kabel identifiziert und neu montiert werden. In die
Netzzuleitung kann ein Netzschalter zum EIN- und AUS-Schalten montiert sein.
Zuleitung Unterputz / Zuleitung Aufputz
Für eine Auf-Putz-Verdrahtung sind zwei Laschen unten an der Montageplatte vorgesehen. Eine der
beiden Laschen abknicken. Die Kabelöffnung der Montageplatte mit dem Dichtstopfen verschließen.
Diesen durchstoßen und das Kabel durchführen. Wenn das Kabel durchgeführt ist, kann die Montageplatte
angeschraubt und der Anschluss vorgenommen werden.
Betriebsstörungen (Ursache ➩
Abhilfe
)
Ohne Spannung / Sicherung defekt bzw. nicht eingeschaltet, Leitung unterbrochen ➩
neue Sicherung bzw.
Netzschalter einschalten, Leitung mit Spannungsprüfer überprüfen
. Kurzschluss ➩
Anschlüsse überprüfen.
Konformitätserklärung
Dieses Produkt erfüllt die Niederspannungrichtlinie 2006/95/EG / EMV-Richtlinie 2004/108/EG /
RoHS-Richtlinie 2011/65/EG / WEEE-Richtlinie 2012/19/EG
Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach gelten-
den Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die Garantie
für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 5 Jahre und beginnt mit dem Tag des
Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die
Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine
Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsach-
gemäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten. Weitergehende
Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das
unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händler-
stempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.
Service:
Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser
Werkservice. Bitte das Produkt gut verpackt an die nächste Servicestation senden.
31 2
110033116 01/2014_F
XLED home 3 SL
Information
H C P R S T V R S GZSK L O LO HR EST L L U B 中
D B L E DG F N I P S K NFI GR TR
Projizierte Fläche des Strahlers:
307 cm2+ 175 cm2
1 2
JA HRE
5
DEUTSCH D

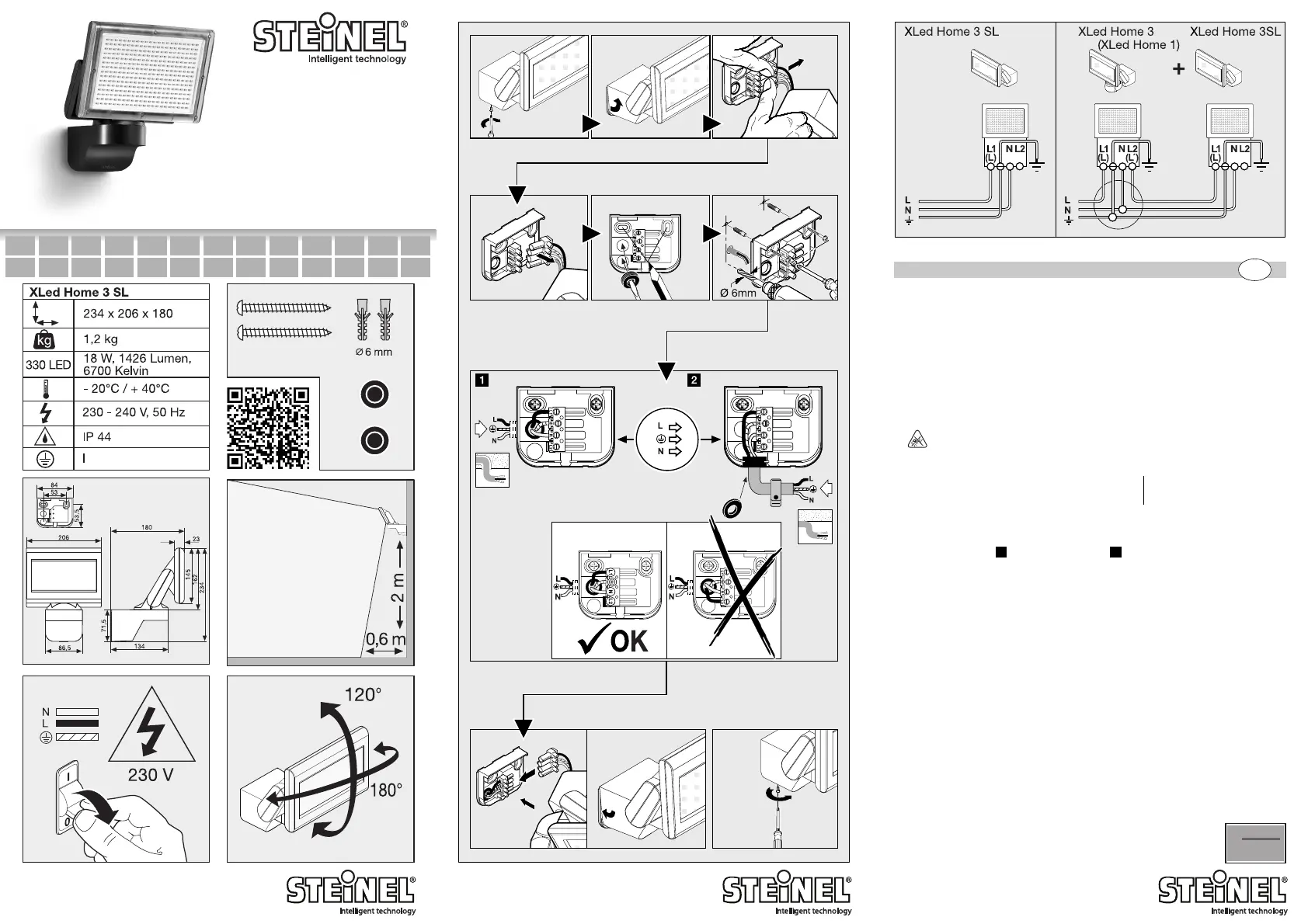

Safety warnings
■Disconnect the power supply before attempting any work on the unit!
■During installation, the electrical wiring you are connecting must be dead. Therefore, switch "OFF" the
power first and use a voltage tester to check that the power supply is disconnected.
■Installing these lights involves work on the mains voltage supply; this work must therefore be carried
out professionally in accordance with national wiring regulations and electrical operating conditions
(D- VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)
■Do not install the unit on normally flammable surfaces.
■Suitable for outdoor and indoor use.
■LED floodlights are only intended for wall mounting and not for ceiling mounting.
■The floodlight housing heats up while it is switched "ON". Only adjust the angle of the LED head once it
has cooled down.
■Only use genuine replacement parts.
■Do not dismantle the unit yourself. It must only be repaired by a specialist workshop.
■Do not look directly at the LED light close up or for any length of time (> 5 min.). This could
lead to damage of the retina.
Installation advice
The mains supply lead is a 3-core cable.
L = phase conductor (mostly black, brown or grey)
N = neutral conductor (usually blue)
PE = protective-earth conductor (green/yellow)
Important: Getting the cable connections crossed will produce a short circuit in the unit or in your fuse
box. In this case, you must identify the individual cables and re-connect them. A mains switch for switching
the light "ON" and "OFF" can be installed in the mains lead.
Concealed wiring / surface wiring
Underneath the mounting plate you will find two lugs for surface wiring. Break off one of the two lugs. Use
the sealing plug to close off the cable opening in the mounting plate. Pierce the sealing plug and feed the
cable through. Once the cable has been pushed through, you can screw the mounting plate to the mount-
ing surface and complete the connection.
Troubleshooting (Cause ➩
Remedy
)
No voltage / Fuse faulty, not switched on, break in wiring ➩
New fuse, turn on mains power switch, check
wiring with voltage tester.
Short circuit ➩
Check connections.
Declaration of Conformity
This product complies with Low Voltage Directive 2006/95/EC / EMC Directive 2004/108/EC /
RoHS Directive 2011/65/EC / WEEE Directive 2012/19/EC
Functional Warranty
This STEINEL product has been manufactured with utmost care, tested for proper operation and safety and
then subjected to random sample inspection. STEINEL guarantees that it is in perfect condition and proper
working order. The warranty period is 5 years and on the date of sale to the consumer. We will remedy
defects caused by material flaws or manufacturing faults. The warranty will be met by repair or replace-
ment at our own discretion. The warranty does not cover damage to wear parts, nor does it cover damage
or defects caused by improper treatment, maintenance or the use on non-genuine parts. Further conse-
quential damage to other objects is excluded. Claims under the warranty will only be accepted if the unit is
sent fully assembled and well-packed with a brief description of the fault, a receipt or invoice (date of pur-
chase and dealer's stamp) to the appropriate Service Centre.
Service:
Our Customer Service Department will repair faults not covered by warranty or after the
warranty period. Please send the product well packed to your nearest Service Centre.
ENGLISH
31 2
110033116 01/2014_F
XLED home 3 SL
Information
H C P R S T V R S GZSK L O LO HR EST L L U B 中
D B L E DG F N I P S K NFI GR TR
Projected floodlight area:
307 cm2+ 175 cm2
YEAR
5
FUNCTIONAL
WARRANTY
1 2
GB
