Strona 1/2

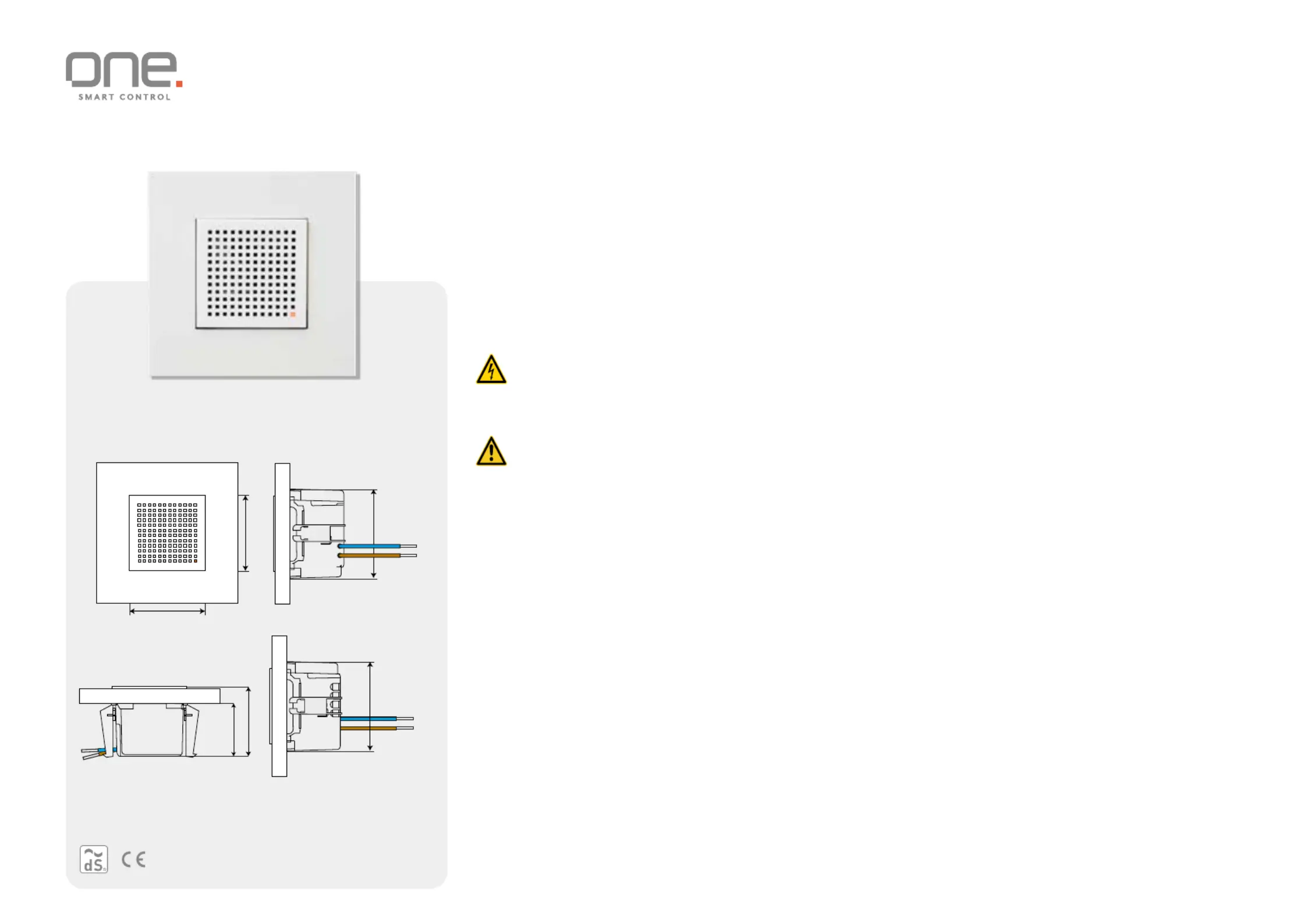

EN 60669

EN 50428

44,6 mm

L N

52,5 mm

WERKING EN TOEPASSINGSBEREIK:

De ONE Access (AC-K) badgelezer kan gebruikt worden om via een badge (125kHz - EM400x ISO based

RFID) 1 slot (deur) te openen, en bijkomende acties uit te voeren op het ONE systeem (bijvoorbeeld het licht

gaat aan indien je de woning binnenkomt na zonsondergang).

LEVENSGEVAAR!

Aanraking met de elektrische installatie van de woning onder spanning (230 V AC) kan

leiden tot de dood of tot heel ernstige brandwonden. Zet alle geleiders zonder spanning

en controleer of de spanning echt uit is voordat u dit apparaat begint te installeren.

Zorg ervoor dat het apparaat niet door derden onder spanning kan worden gezet.

BELANGRIJKE OPMERKINGEN:

Alleen een erkende vakman mag deze module installeren en activeren. Daarbij

moet hij of zij de plaatselijke voorschriften van het land in kwestie naleven. Het

apparaat mag alleen worden gebruikt in droge ruimtes. Bovendien mag het

niet worden gebruikt (rechtstreeks of onrechtstreeks) voor doeleinden die risico’s

inhouden voor de gezondheid of voor doeleinden waarbij een storing van het

apparaat een gevaar kan vormen voor personen, dieren of goederen.

INSTALLATIE

De ONE Access wordt geïnstalleerd in een inbouwdoos in de muur, welke verbonden is met een bepaalde

kring. Deze kring dient voorzien te zijn van een ONE Smart module. Bij nieuwbouwprojecten, en bij renovatie

indien mogelijk, is het aanbevolen om diepe inbouwdozen te gebruiken (61mm).

De connecties van de ONE Access badgelezer bevinden zich achteraan. Links wordt de voeding

aangesloten via de L en N draden. Zowel de voeding van de module, als de datacommunicatie verlopen

over de 230V.

Rechts zijn er 4 steekklemmen voor het aansluiten van 2 sloten (elk max 3W): O1 en O2. Deze uitgangen

geven 24Vdc spanning (+ en – respecteren, of diode van het slot verwijderen). O1 is gekoppeld met de

badgelezer, O2 geeft constant spanning en kan gebruikt worden om bijvoorbeeld een deurdranger

aan te sturen. Wij raden aan om de ONE Access te gebruiken in combinatie met de sloten type Basic

(Arbeidsstroomuitvoering – code 15117124) of Basic-Safe (Ruststroomuitvoering – code 15137124) van Dorma.

Deurdranger die eventueel kan gebruikt worden is type ASSA ABLOY DC 640.

Maximum 14 ONE Access modules kunnen worden aangesloten op 1 ONE Smart zekering.

Bijkomende informatie over de indienststelling kan u terugvinden in de ONE installatie manual of op www.

onesmartcontrol.com/support.

STATUSWEERGAVE (LED)

Rechts onderaan bevindt zich een led op de ONE Access module. Deze led geeft de status weer van de

module:

blauw-groen-rood-wit . . . . . . . Power on

blauw knipperen .............Lege database. De ONE Access wordt geleverd met een lege database.

groen ...........................Toegang toegestaan. Duur dat de led brandt, is het slot open

kort rood knipperen . . . . . . . . . Toegang geweigerd.

WAARBORG

ONE verzekert de perfecte werking van dit product volgens de speciﬁcaties voor een periode van 24

maanden na de levering door ONE. De waarborg vervalt bij opening van het apparaat, bij andere ingrepen

op het apparaat of bij een verkeerde installatie/conﬁguratie.

TECHNISCHE KENMERKEN

Naam .................................................................ONE Access

Type aanduiding ....................................................AC-K

Nominale ingangsspanning/frequentie ..........................230 V AC/50 Hz

Opgenomen vermogen ............................................10W max

Beschermingsklasse (droge kamers) .............................. IP20 EN 60529

Isolatiespanning .....................................................4 kV AC

Toegelaten omgevingsvochtigheid (opslag) .....................-20 °C ...+70 °C

Toegelaten omgevingstemperatuur (dienst). . . . . . . . . . . . . . . . . . . . .0 °C ...+45 °C

Toegelaten omgevingsvochtigheid (dienst) ......................< 80 % relatieve vochtigheid,

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .niet condenseerbaar

Gewicht zonder verpakking ........................................ +/- 0.2 kg

NEDERLANDS

MONTAGEHANDLEIDING VOOR DE ELEKTROINSTALLATEUR

ONE Access AC-K

ONE Access-Badgelezer

Doc. nr. DA-025-01_AC-K Onder voorbehoud van technische wijzigingen. U vindt de recentste beschikbare informatie op onze website. www.onesmartcontrol.com

41 mm

31 mm

02 01

+-+-

52,5 mm
