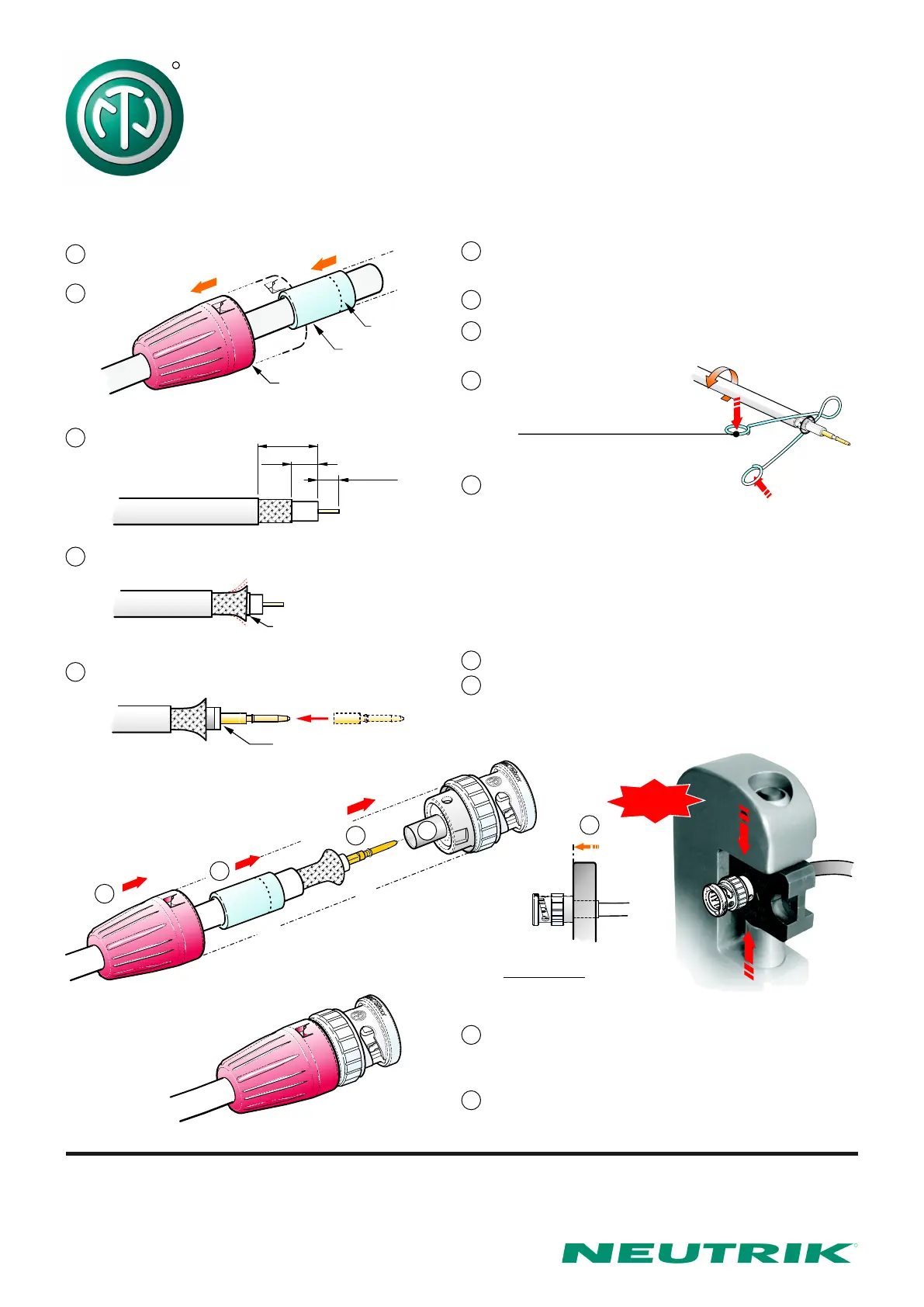

Slide the boot onto the cable

- Position the labeling to the cabelend

Slide the crimp ferrule onto the cable

Spread the braided shield

(It`s easily with the NEUTRIK

“SHIELD-SPREADING-TOOL”!)

Crimp the pin

- position the pin on the center conductor

- Crimp the pin with the tool

(For best crimping-results it is recommended to use the original

Neutrik crimp tool

- HXBNC with the corresponding insert

or hexcrimp acc. to IEC 803-W (SW 1.7)

or squarecrimp acc. to IEC 803-2 (SW 1.6)

- Pin can also be soldered (Optional)!

- Straighten the pin if misaligned.

Insert the cable into the connector body

Slide the crimp ferrule over the shield to the front

and push the cable to it`s end position until you

hear a snap noise.

Crimp the ferrule with the tool

(For best crimping-results it is recommended to use the

original Neutrik tool - HXBNC with the corresponding insert)

Snap the boot onto the connector body

Prepare cable as shown

- Use an adjustable coaxial cable stripper

Pin flush to the insulator

Please note:

Position the connector body

Flush with the die face.

CRIMP

OPE RA

TION!

Don't damage the foil!

(if existing)

Boot

Crimp ferrule

Labeling

rearTWIST BNC 75 Cable Connector -

Crimp version

| W

AS SEMB LY INSTR UCTION

Draft. Nr.: BDA 076 Update: 17.02.2012 / 3102M0771

® ®
