Strona 1/4
24506 Adapterbolzen
für Penn Elcom Universal Hochständer-Hülse
BESTIMMUNGSMÄSSGER GEBRAUCH
- Teleskopierbare K&M Distanzrohre mit M20-Gewinde* verfügen über ein
- ø 42 mm-Grundrohr *(21337, 21339, 21340, 21364, 21367, 21368,26736)
- Der 24506 reduziert das Grundrohr auf ø 35 mm unter Beibehalt des M20-Gewindes
- Dadurch ist jedes der o.g. K&M-Distanzrohre kompatibel zur 80 mm tiefen
- Penn Elcom Universal Hochständer-Hülse
MERKMALE & FÄHIGKEITEN
- Unverwüstliches Drehteil aus Stahl-Vollmaterial, galvanisch verzinkt
- mit Bohrungen zur Verwendung von Schlüsseln für hochfeste Montage
- Dimensionen exakt auf Penn Elcom-Hülse abgestimmt
- Daten: ø 42 > ø 35 x 48 mm, M20 x 15 mm, Gewicht: 0,32 kg
SICHERHEITSHINWEISE
- Unterziehen Sie den 24506 Adapterbolzen vor Benutzung einer Sicht-
- und Funktionsprüfung. BEACHTE insbesondere:
- - Kratzer, Schrammen und Deformierungen können dazu führen,
- - dass der Bolzen nicht mehr vollständig in die Penn Elcom-Hülse
- - eintauchen und verschraubt werden kann. Bitte vorab testen.
- Vor der Installation auch prüfen, ob alle anderen beteiligten Produkte
- (Distanzrohr, Penn Elcom-Hülse, ggf. Traglast) funktionstüchtig sind.
- - Beschädigte Teile dürfen nicht mehr zum Einsatz kommen.
- - Beachten Sie auch die SICHERHEITSHINWEISE dieser Produkte.
- Der 24506 Adapterbolzen muss mit dem Distanzrohr und dem Subwoofer
- spielfrei verschraubt sein; ggf. Stange/Schlüssel benutzen.
- Verwendung nur im Innenbereich.
- Traglast stets:
- NACH der Montage (Kapitel ) aufbringen bzw. 3
- VOR der Demontage (Kapitel ) abheben.4
GEBRAUCHSANLEITUNG

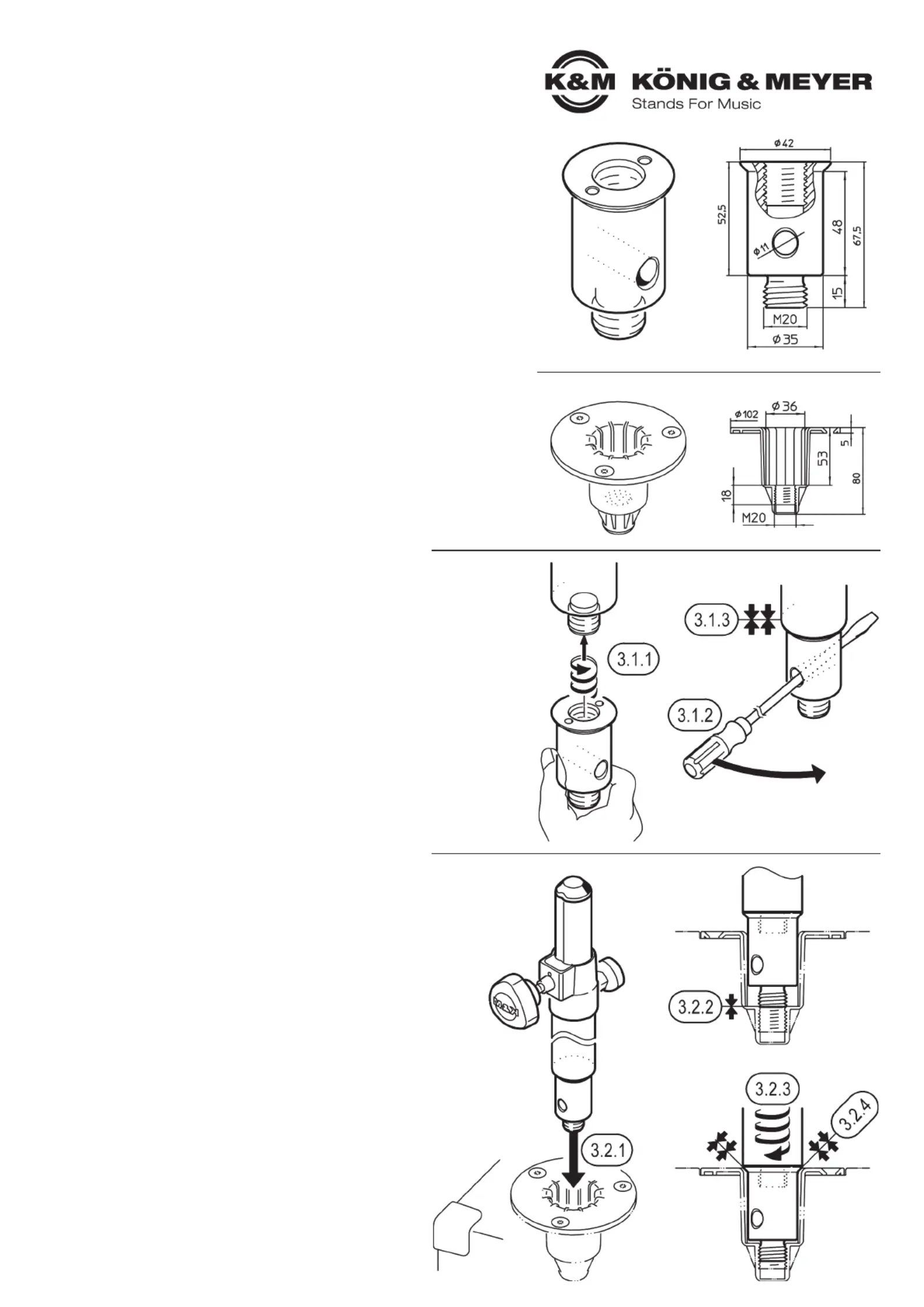

1. ABMESSUNGEN
2. VORBEREITUNG
2.1 Sichtprüfung vornehmen, ob der Adapterbolzen, soweit erkennbar,
2.1 in Ordnung ist.
2.2 Es ist sofort fertig zum Gebrauch.
2.3 Sicherstellen, dass der Subwoofer über eine die erforderliche
2.3 Penn Elcom Universal Hochständer-Hülse (80 mm tief) verfügt.
2.3 Diese muss fest und spielfrei mit dem Subwoofer verbunden sein.
3. MONTAGE
3.1 VERBINDE 24506 ADAPTERBOLZEN mit dem DISTANZROHR
3.1.1 24506 Adapterbolzen am Gewindezapfen des Distanzrohres
3.1.1 ansetzen und mit Handkraft bis zum Anschlag aufschrauben.
3.1.2 Anschließend eine Stange (z.B. Schraubenzieher) durch die
3.1.2 Querbohrung am Schaft stecken und mit Kraft nochmals anziehen.
3.1.3 Dadurch werden die Gewinde des 24506 Adapterbolzens und des
3.1.3 Distanzrohres fest miteinander verspannt und verbleiben das
3.1.3 im Normalfall (siehe ) auch bei der Demontage. 4.2.1
3.2 VERBINDE 24506 ADAPTERBOLZEN + ROHR mit der
3.2 PENN ELCOM-HÜLSE
3.2.1 24506 Adapterbolzen (am Distanzrohr) langsam und in senkrechter
3.2.1 Lage in die Penn Elcom-Hülse eintauchen…
3.2.2 …und den Gewindebolzen sanft aufsitzen lassen.
3.2.3 Distanzrohr nun mit Handkraft eindrehen…
3.2.4 …bis zum festen Anschlag oben an der Penn Elcom-Hülse.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie sorgfältig diese Anleitung. Sie informierte Sie
über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb
erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
3. MONTAGE
3.1 VERBINDE
3.1 ADAPTERBOLZEN
3.1 mit dem
3.1 DISTANZROHR
Grundrohr
ø 42 mm Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
Penn Elcom-
Hülse
Adapter-
bolzen
21337
Distanz-
rohr
Adapter-
bolzen
Penn Elcom-
Hülse
3.2 VERBINDE
3.2 ADAPTERBOLZEN
3.2 mit PENN ELCOM-
3.2 HÜLSE
1. ABMESSUNGEN
24506 Adapterbolzen
Penn Elcom Universal Hochständer-Hülse
FEHLERSUCHE (F) und BESEITIGUNG (B)

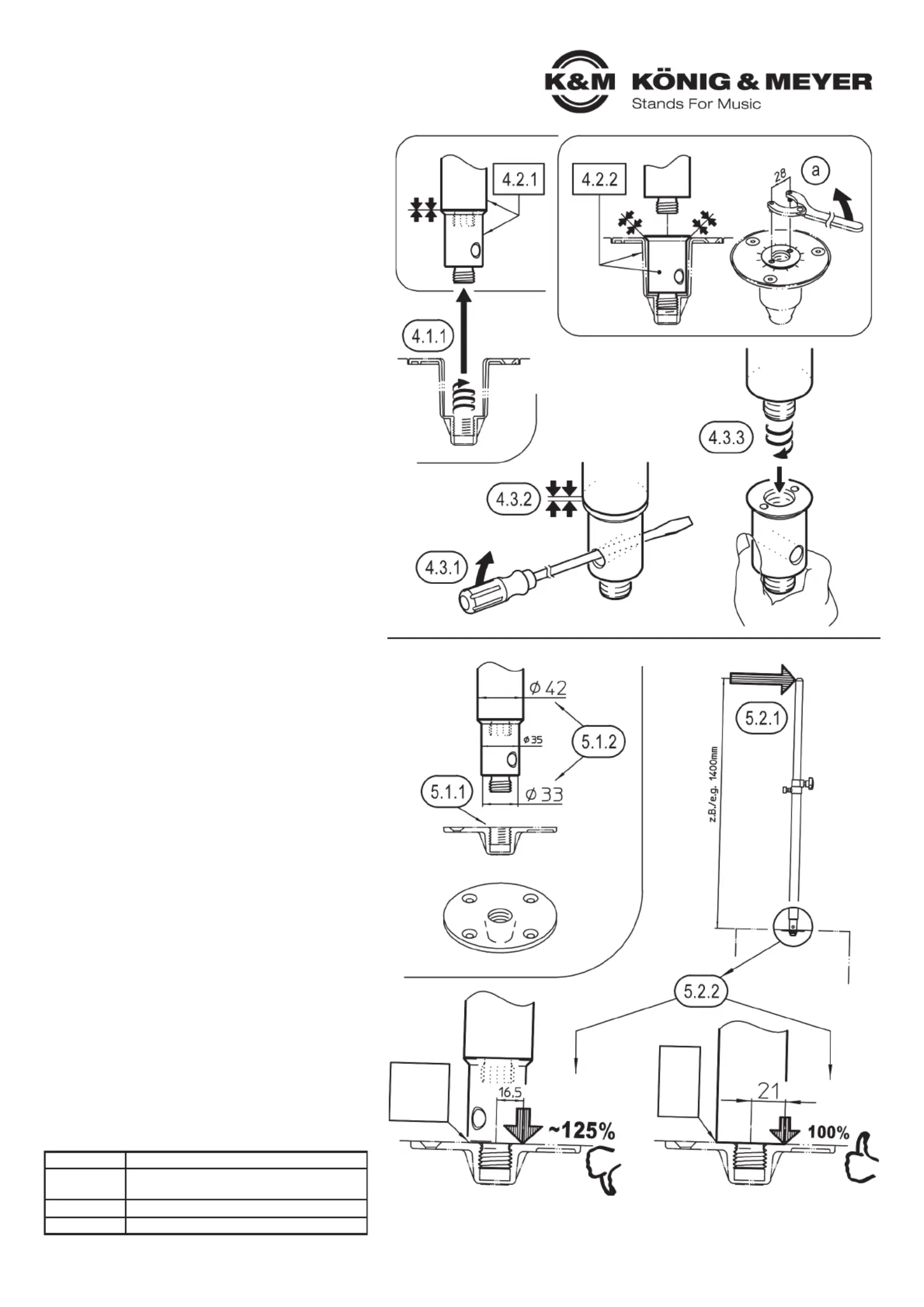

4. DEMONTAGE
Sicherstellen, dass vor der Demontage die Traglast entfernt wurde.
4.1 ENTFERNE DISTANZROHR aus der PENN ELCOM-HÜLSE
4.1.1 Grundrohr und Gewindeverbindung losdrehen. Anschließend
4.1.1 Distanzrohr aus der Penn Elcom-Hülse herausheben.
4.2 ERGEBNIS
4.2.1 Normalfall:
4.2.1 Der 24506 Adapterbolzen verbleibt auf dem Distanzrohr, da beide
4.2.1 M20-Gewinde fest miteinander verspannt sind (Kapitel ). 3.1.2
4.2.2 Ausnahmefall:
4.2.2 Der 24506 Adapterbolzen verbleibt in der Penn Elcom-Hülse.
4.2.2 Mittels eines Zweilochschlüssels (Zapfenabstand 28 mm) kann a
4.2.2 kann er daraus wieder entfernt werden.
4.3 ENTFERNE 24506 ADAPTERBOLZEN vom DISTANZROHR
4.3.1 Stange (z.B. Schraubenzieher) durch die Querbohrung am Schaft
4.3.1 des 24506 Adapterbolzens stecken und…
4.3.2 …mit scharfem Ruck die verspannte Schraubverbindung lösen.
4.3.3 24506 Adapterbolzen per Hand losdrehen.
5. VORSICHT - FEHLGEBRAUCH!
Es stellt einen Fehlgebrauch dar, wenn der 24506 Adapterbolzen in
gewöhnliche M20-Platten (z.B. K&M 24116) eingeschraubt wird.
5.1 GRÜNDE:
5.1.1 Diese M20-Platten verfügen, anders als die Penn Elcom-Hülse,
5.1.1 NICHT über eine 35 mm-Bohrung in welchen der 24506
5.1.1 Adapterbolzen eintauchen kann.
5.1.2 Die Stirnfläche des 24506 Adapterbolzens (ø 33 mm =
5.1.2 ø 35 mm minus Fase) ist wesentlich kleiner als die des
5.1.2 Distanzrohres (ø 42 mm),
5.2 FOLGE:
5.2.1 Ist ein Distanzrohr sogenannten Seitenkräften* ausgesetzt, z.B.
5.2.1 durch: -unebenen Boden, -Stöße, -außerzentrische Traglast,
5.2.1 -Gezerre am Rohr, -heftige Zugluft etc. entstehen Hebelkräfte,
5.2.1 welche einen einseitigen Druck auf die am Subwoofer montierte
5.2.1 M20-Platte ausüben können - bis hin zu deren Verformung.
5.2.2 Beim 24506 Adapterbolzen muss eine M20-Platte über 25% mehr
5.2.2 Druck aushalten als bei einem direkt verschraubten ø 42-Grund-
5.2.2 rohr.
5.3 MASSNAHME:
5.3.1 Wir empfehlen stets, zunächst den 24506 Adapterbolzen abzu-
5.3.1 schrauben (siehe Kapitel ), wenn das Distanzrohr bei Sub- 4.3
5.3.1 woofern eingesetzt wird, welche NICHT mit Penn Elcom-Hülsen
5.3.1 ausgestattet sind,sondern stattdessen über eine nicht vertiefte
5.3.1 M20-Buchse verfügen.
*Seitenkräfte sind soweit wie möglich zu vermeiden. Näheres siehe
*die Kapitel SICHERHEITSHINWEISE der jeweiligen K&M-Distanz-
*rohre.
TECHNISCHE DATEN / SPEZIFIKATIONEN
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24506-000-29 Rev.03 03-80-957-00 5/23
Material Stahl, galvanisch verzinkt, hell
Abmessungen Gewinde: M20 x 15 mm, Schaft: ø 35 mm,
Länge 67,5 mm, Querbohrung: ø11 mm
Verpackung Einzelkarton: 62 x 55 x 103 mm; 0,03 kg
Gewicht 0,32 kg
F: Der 24506 Adapterbolzen lässt sich nicht bis zum Anschlag
F: aufschrauben:
F: B: Gewinde des 24506 Adapterbolzens, des Distanzrohres sowie
F: B: der Penn Elcom-Hülsen prüfen und diese ggf. nachschneiden
F: B: oder austauschen.
F: Der 24506 Adapterbolzen passt nicht in die Penn Elcom-Hülse:
F: B: Prüfen ob der 24506 Adapterbolzen und/oder die Penn Elcom-
F: B: Hülsen Schrammen oder Deformierungen aufweisen.
F: B: Schadhafte Teile ggf. austauschen.
F: B: Falsche Flanschbuchse?
F: B: Form und Maße des 24506 Adapterbolzens sind abgestimmt
F: B: auf die Penn Elcom Universal Hochständer-Hülse.
21337
Distanz-
rohr
Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
24116
Befestigungs-
platte M20
24116
Befestigungs-
platte M20
24116
Befestigungs-
platte M20
Druckkraft
(Drehmoment)
Druckkraft
(Drehmoment)
Penn Elcom-
Hülse
Penn Elcom-
Hülse
Adapter-
bolzen
Adapter-
bolzen Adapter-
bolzen
Adapter-
bolzen
Adapter-
bolzen
ø 33 mm
Grundrohr
ø 42 mm
5. VORSICHT - FEHLGEBRAUCH!
4. DEMONTAGE
Normalfall: Ausnahmefall:
Seitenkräfte:
- Wind
- Stöße
- etc.
24506 Adapter bolt
for Penn Elcom Universal Speaker Mounting Top Hat
INTENDED USE
- Telescoping K&M distance rods with M20 thread* feature a base rod with diameter
- of 42 mm *(21337, 21339, 21340, 21364, 21367, 21368, 26736)
- The 24506 reduces the diameter of the base rod to 35 mm while maintaining the
- M20 thread.
- This makes each of the K&M distance rods mentioned above compatible with the
- 80 mm deep Penn Elcom Universal Speaker Mounting Top Hat
FEATURES & CAPABILITIES
- Indestructible turned part made of galvanized solid steel
- With drill holes to use keys for highly secure assembly and installation
- Dimensions perfectly aligned to the Penn Elcom top hat
- Data: diameter 42 > diameter 35 x 48 mm, M20 x 15 mm, weight: 0.32 kg
SAFETY INSTRUCTIONS
- Perform a visual inspection and check the functionality of the 24506
- Adapter bolt before use. PLEASE NOTE:
- - Scratches, scrapes, and deformation can cause the bolt to no longer
- - insert fully into the Penn Elcom top hat, affecting the ability to screw
- - it into place. Please test beforehand.
- Before installation, also check whether all other products involved
- (distance rod, Penn Elcom top hat, load if any) are functional.
- - Damaged parts must not be used.
- - Also be sure to note the SAFETY INSTRUCTIONS for these products.
- The 24506 Adapter bolt must be screwed into place with no play with the
- distance rod and subwoofer; use rod/key where applicable.
- Indoor use only.
- Always attach load:
- AFTER assembly (Chapter ) and remove 3
- BEFORE disassembly (Chapter ).4
INSTRUCTIONS FOR USE
1. DIMENSIONS
2. PREPARATION
2.1 Perform a visual inspection to determine whether the Adapter bolt is
2.1 in good order as far as can be seen.
2.2 It is ready to use right away.
2.3 Ensure that the subwoofer is equipped with the necessary Penn Elcom
2.3 Universal Speaker Mounting Top Hat (80 mm deep).
2.3 The top hat must be firmly attached with the subwoofer, with no play.
3. ASSEMBLY
3.1 CONNECT the 24506 ADAPTER BOLT to the DISTANCE ROD
3.1.1 Place the 24506 Adapter bolt on the threaded end of the distance rod
3.1.1 and screw into place by hand until it touches.
3.1.2 Then insert a narrow instrument such as a screwdriver through the
3.1.2 crosswise hole in the shaft and forcefully screw into place again.
3.1.3 This will cause the threading of the 24506 Adapter bolt and the
3.1.3 distance rod to interlock firmly. Normally, they will remain this way
3.1.3 during disassembly as well (see ). 4.2.1
3.2 CONNECT the 24506 ADAPTER BOLT + ROD with the
3.2 PENN ELCOM TOP HAT
3.2.1 Hold the 24506 Adapter bolt (on the distance rod) vertically and
3.2.1 slowly insert into the Penn Elcom top hat…
3.2.2 …and allow the threaded bolt to gently sit in place.
3.2.3 Now screw the distance rod in by hand…
3.2.4 …until it touches firmly at the top of the Penn Elcom top hat.
Thank you for choosing this product. Please read and follow these
instructions carefully. They provide information on all of the important steps
necessary to set up and operate your product safely. We recommend that
you also keep them for future use.
3. ASSEMBLY
3.1 CONNECT the
3.1 ADAPTER BOLT
3.1 to the
3.1 DISTANCE ROD
base rod
ø 42 mm
base rod
ø 42 mm
base rod
ø 42 mm
Penn Elcom
top hat
Adapter
bolt
21337
Distance
rod
Adapter
bolt
3.2 CONNECT the
3.2 ADAPTER BOLT
3.2 with the PENN
3.2 ELCOM TOP HAT
1. DIMENSIONS
24506 Adapter bolt
Penn Elcom Universal Speaker Mounting Top Hat
Penn Elcom
top hat

Specyfikacje produktu

Marka: K&M
Kategoria: Nie skategoryzowane
Model: 24506

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z K&M 24506, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą


Instrukcje Nie skategoryzowane K&M

K&M

K&M 24507 Instrukcja

7 Lutego 2025
K&M

K&M 24506 Instrukcja

7 Lutego 2025
K&M

K&M 24653 Instrukcja

7 Lutego 2025
K&M

K&M 24350 Instrukcja

7 Lutego 2025
K&M

K&M 21439 Instrukcja

7 Lutego 2025

Instrukcje Nie skategoryzowane

Najnowsze instrukcje dla Nie skategoryzowane

Vantrue

Vantrue Element 3 Instrukcja

20 Marca 2025
Telestar

Telestar Top 250 Instrukcja

20 Marca 2025
Ikea

Ikea VINDFLÄKT 504.459.85 Instrukcja

20 Marca 2025
ETON

ETON B 195 NEO Instrukcja

20 Marca 2025
Indiana Line

Indiana Line Nota 260 XN Instrukcja

20 Marca 2025
ETON

ETON B-100 X N Instrukcja

20 Marca 2025
ETON

ETON B-100 W Instrukcja

20 Marca 2025
ETON

ETON B-100 T Instrukcja

20 Marca 2025
ETON

ETON B-100 X CN Instrukcja

20 Marca 2025
Mac Tools

Mac Tools CR1010 Instrukcja

20 Marca 2025
