Strona 1/2

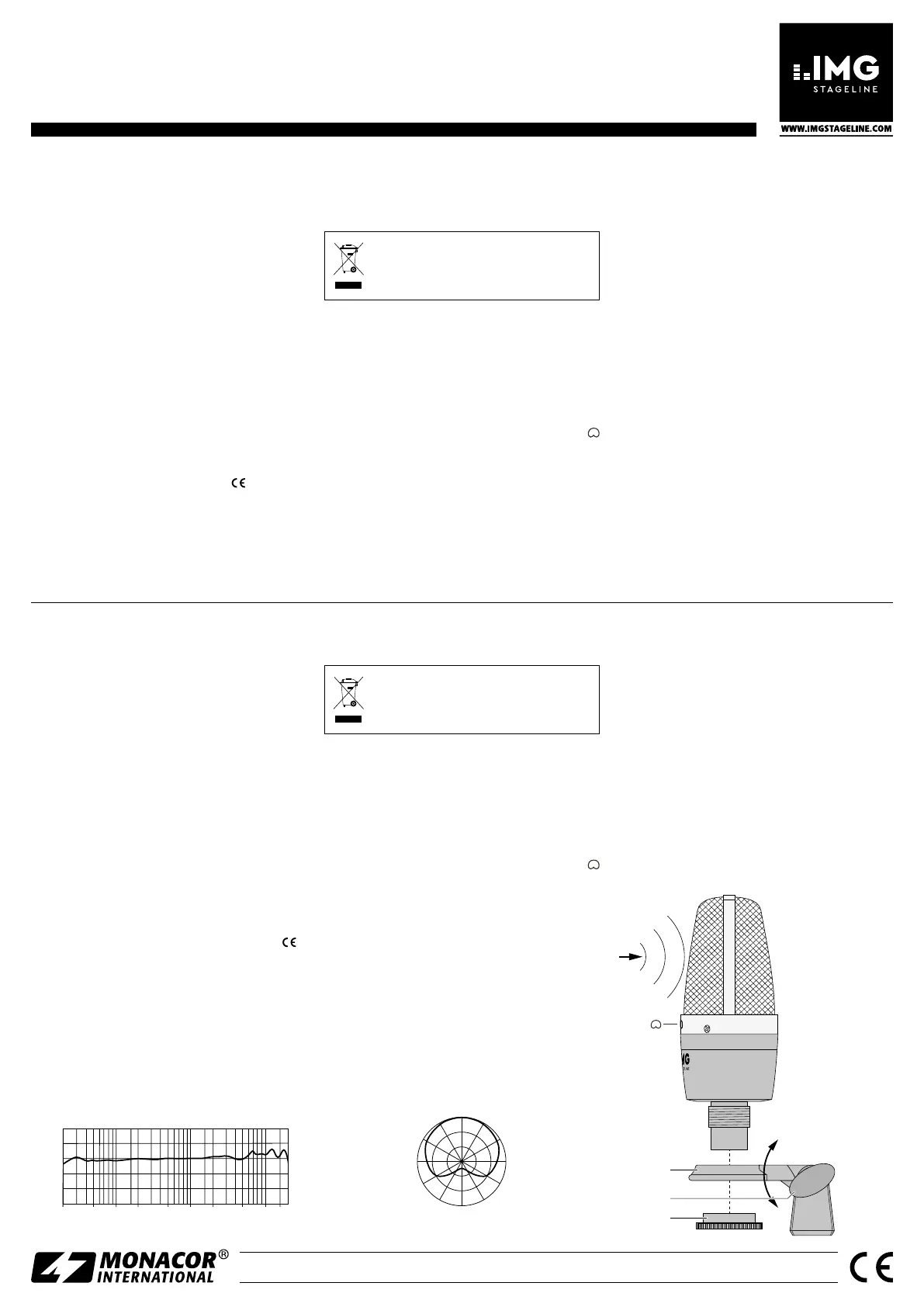

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ECMS-60

Bestell-Nr. • Order No. 23.6950

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

ECM S

3➂

➀ Frequenzgang / Frequency response

05020 100 200 500 1k 2k 5k 10k

20k(Hz)

(dB)

30°330°

300° 60°

90°

120°

270°

240°

210°

180°

150°

0°

➁ Polardiagramm (bei 1 kHz) / Polar pattern (at 1 kHz)

4 Speciﬁcations

Type of microphone: � �large diaphragm condenser

microphone with FET

Pick-up pattern: � � � � � �cardioid

Frequency range: � � � � �20 – 20 000 Hz

Sensitivity: � � � � � � � � � �17�8 mV/ Pa at 1 kHz

Max� SPL: � � � � � � � � � �125 dB

S / N ratio: � � � � � � � � � �> 70 dB

Nominal impedance: � �200 Ω

Power supply: � � � � � � �phantom power 48 V

⎓

Ambient temperature: �0 – 40 °C

Dimensions: � � � � � � � � 50 mm × 130 mm⌀

Weight: � � � � � � � � � � � �290 g

Connection: � � � � � � � � �XLR, 3 poles, balanced

Subject to technical modiﬁcation.

Large Diaphragm

Condenser Microphone

These operating instructions are intended for

users with basic knowledge in audio tech-

nology. Please read the instructions carefully

prior to operating the unit and keep them for

later reference.

1 Applications

This microphone with extra thin, gold-coated

25.4 mm (1”) diaphragm is designed for profes-

sional studio and live applications and is both suit-

able for the sound pick-up of musical instruments

and for vocal sound.

For operation, the microphone requires a

phantom power of 48 V. It is supplied with a

micro phone support and a leather bag.

2 Important Notes

This microphone corresponds to all relevant direc-

tives of the EU and is therefore marked with .

• The microphone is suitable for indoor use only.

Protect it against dripping water, splash water

and high air humidity. The admissible ambient

temperature range is 0 – 40 °C.

• For cleaning only use a dry, soft cloth; never use

chemicals or water.

• No guarantee claims for the microphone and

no liability for any resulting personal damage or

material damage will be accepted if the micro-

phone is used for other purposes than originally

intended, if it is not correctly connected or if it

is not repaired in an expert way.

If the microphone is to be put out of

operation deﬁnitively, take it to a local

recycling plant for a disposal which is

not harmful to the environment.

3 Setting into Operation

1) Screw the microphone holder onto a stand

with 16 mm (5⁄ ”) thread.8

2) Screw off the threaded ring (3) at the lower

part of the microphone and place the micro-

phone into the ring (1) of the holder. Turn the

micro phone so that the side with the symbol

is directed towards the sound source (ﬁgure 3).

Then retighten the threaded ring.

3) To adjust the microphone to the sound source,

release the screw (2) of the holder, position

the microphone as desired, and retighten the

screw.

4) Connect the microphone via a cable with XLR

plug (e. g. a cable of the MEC series) to a micro-

phone input of the audio unit used (e. g. mixer).

The microphone input must have a 48 V

phantom power supply. If the audio unit does

not provide any phantom power, connect the

microphone via a phantom power supply unit

(e. g. EMA-3 or EMA-200) to the audio unit.

Großmembran-

Kondensator-Mikrofon

Diese Anleitung richtet sich an Benutzer

mit Grundkenntnissen in der Audiotechnik.

Bitte lesen Sie die Anleitung vor dem Betrieb

gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses Mikrofon mit extrem dünner, goldbe-

schichteter 25,4-mm-Membran (1”) ist für profes-

sionelle Studio-und Live-Einsätze konzipiert und

eignet sich sowohl für die Schallabnahme von

Instrumenten als auch für Vokalanwendungen.

Für den Betrieb benötigt das Mikrofon eine

Phantomspeisung von 48 V. Zum Lieferumfang

gehören ein Mikrofonhalter und eine Ledertasche.

2 Wichtige Hinweise für den Gebrauch

Das Mikrofon entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

• Setzen Sie das Mikrofon nur im Innenbereich

ein. Schützen Sie es vor Tropf- und Spritzwasser

sowie hoher Luftfeuchtigkeit. Der zulässige Ein-

satztemperaturbereich beträgt 0 – 40 °C.

• Verwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

• Wird das Mikrofon zweckentfremdet, falsch

angeschlossen oder nicht fachgerecht repariert,

kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Garan-

tie für das Mikrofon übernommen werden.

Soll das Mikrofon endgültig aus dem

Betrieb genommen werden, übergeben

Sie es zur umweltgerechten Entsorgung

einem örtlichen Recycling betrieb.

3 Inbetriebnahme

1) Den Mikrofonhalter auf ein Stativ mit 16-mm-

Gewinde (5⁄ ”) schrauben.8

2) -Den Gewindering (3) unten am Mikrofon ab

schrauben und das Mikrofon auf den Aufnah-

mering (1) des Halters setzen. Das Mikrofon

so drehen, dass die Seite mit dem Symbol

in Richtung der Schallquelle zeigt (Abb. 3).

Anschließend den Gewindering wieder fest-

drehen.

3) Zum Ausrichten des Mikrofons auf die Schall-

quelle die Schraube (2) des Halters lösen, das

Mikrofon wie gewünscht ausrichten und die

Schraube wieder festziehen.

4) Das Mikrofon über ein Kabel mit XLR-Stecker

(z. B. ein Kabel der MEC-Serie) an einen Mikro-

foneingang des verwendeten Audiogeräts (z. B.

Mischpult) anschließen.

Der Mikrofoneingang muss eine 48-V-Phan-

tomspeisung aufweisen. Stellt das Audiogerät

keine Phantomspeisung bereit, das Mikrofon

über ein Phantomspeisegerät (z. B. EMA-3 oder

EMA-200) an das Audiogerät anschließen.

4 Technische Daten

Mikrofontyp: � � � � � � � �Großmembran-Konden sator-

Mikrofon mit FET

Richtcharakteristik: Niere � � �

Frequenzbereich: � � � � �20 – 20 000 Hz

Empﬁndlichkeit: � � � � � �17,8 mV/ Pa bei 1 kHz

Max� Schalldruck: � � � �125 dB

Signal / Rauschabstand: > 70 dB

Nennimpedanz: � � � � � �200 Ω

Stromversorgung: � � � �Phantomspeisung 48 V

⎓

Einsatztemperatur: � � � �0 – 40 °C

Abmessungen: � � � � � � � 50 mm × 130 mm⌀

Gewicht: � � � � � � � � � � �290 g

Anschluss: � � � � � � � � � �XLR, 3-polig, symmetrisch

Änderungen vorbehalten.

DeutschEnglish

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

ECM S

3➂

05020 100 200 500 1k 2k 5k 10k

20k(Hz)

(dB)

30°330°

300° 60°

90°

120°

270°

240°

210°

180°

150°

0°

ECMS-60

Référence num. • Codice 23.6950

4 Dati tecnici

Tipo de micrófono: � � � �microfono a condensatore

a grande membrana con FET

Sistema: cardioide � � � � � � � � � � �

Gamma di frequenze: �20 – 20 000 Hz

Sensibilità: � � � � � � � � �17,8 mV/ Pa a 1 kHz

Pressione sonora max�: 125 dB

Rapporto S / R: � � � � � � �> 70 dB

Impedenza nominale: �200 Ω

Alimentazione: � � � � � �48 V

⎓

, phantom

Temperatura d’impiego:

�0 – 40 °C

Dimensioni: � � � � � � � � � 50 mm × 130 mm⌀

Peso: � � � � � � � � � � � � � �290 g

Collegamento: � � � � � � �XLR, 3 poli, simm�

Con riserva di modiﬁche tecniche.

➁ Directivité à 1 kHz / Caratteristica direzionale con 1 kHz

➀ Réponse en fréquences / Risposta in frequenza

Microfono a condensatore

a grande membrana

Queste istruzioni sono rivolte a utenti con cono-

scenze base nella tecnica audio. Vi preghiamo

di leggerle attentamente prima della messa in

funzione e di conservarle per un uso futuro.

1 Possibilità d‘impiego

Questo microfono con la sua membrana di

25,4 mm (1”), estremamente sottile, placata

d‘oro, è stato realizzato per impieghi professionali

negli studi di registrazione e dal vivo; è adatto sia

per prelevare il suono da strumenti musicali che

per applicazioni di canto e di lingua parlata.

Per il funzionamento, il microfono richiede un‘a-

limentazione phantom di 48 V. Sono in dotazione un

supporto per il microfono e una custodia in pelle.

2 Avvertenze importanti per l’uso

Il microfono è conforme a tutte le direttive rile-

vanti dell’UE e pertanto porta la sigla .

• Il microfono è previsto solo per l’uso all’interno

di locali. Proteggerlo dall’acqua gocciolante e

dagli spruzzi d’acqua nonché da alta umidità

dell’aria. La temperatura d’esercizio ammessa

è 0 – 40 °C.

• Per la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

• Nel caso di uso improprio, di collegamento sba-

gliato o di riparazione non a regola d’arte non si

presta nessuna garanzia per il microfono e non

si assume nessuna responsabilità per eventuali

danni a persone o a cose.

Se si desidera eliminare il microfono de-

ﬁnitivamente, consegnarlo per lo smal-

timento ad un’istituzione locale per il

riciclaggio.

3 Messa in funzione

1) Avvitare il supporto del microfono su uno sta-

tivo con ﬁlettatura di 16 mm (5⁄ ”).8

2) Svitare l’anello ﬁlettato (3) sul lato inferiore del

microfono e posizionare il microfono sul l’a-

nello di sostegno (1) del supporto. Posizionare il

microfono in modo che il lato con il simbolo

sia indirizzato verso la sorgente sonora (ﬁg.3)

e stringere di nuovo l’anello ﬁlettato.

3) Per orientare il microfono verso la sorgente so-

nora allentare la vite (2) del supporto, posizio-

nare il microfono come desiderato e stringere

di nuovo la vite.

4) Collegare il microfono con un ingresso micro-

fono dell’apparecchio audio utilizzato (p. es. di

un mixer), servendosi di un cavo con connettori

XLR (p. es. un cavo della serie MEC). L’ingresso

deve essere equipaggiato con un alimenta-

zione phantom di 48 V. Se l’apparecchio audio

non dispone di alimentazione phantom, oc-

corre collegare il microfono con l’apparecchio

audio per mezzo di un alimentatore phantom

esterno (p. es. EMA-3 o EMA-200).

Microphone à condensateur

avec grande membrane

Cette notice s’adresse aux utilisateurs avec des

connaissances techniques de base en audio.

Veuillez lire la présente notice avec attention

avant le fonctionnement et conservez-la pour

pouvoir vous y reporter ultérieurement.

1 Possibilités d‘utilisation

Ce microphone avec membrane 25,4 mm (1”),

extrêmement ﬁne et recouverte d‘or, est spéciale-

ment conçu pour des utilisations professionnelles

en studio et live et est également adapté pour des

prises de son d‘instruments et des applications de

discours et chant.

Pour le fonctionnement, le microphone re-

quiert une alimentation fantôme de 48 V. Un sup-

port micro et un sacoche en cuir sont livrés.

2 Conseils importants d’utilisation

Le microphone répond à toutes les directives né-

cessaires de l’Union européenne et porte donc le

symbole .

• Le microphone n’est conçu que pour une utili-

sation en intérieur. Protégez-le de tout type de

projections d’eau, des éclaboussures et d’une

humidité élevée de l’air. La plage de température

de fonctionnement autorisée est de 0 – 40 °C.

• Pour le nettoyer, utilisez un chiffon sec et doux,

en aucun cas de produits chimiques ou d’eau.

• Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si

le micro est utilisé dans un but autre que celui

pour lequel il a été conçu, s’il n’est pas correc-

tement branché ou s’il n’est pas réparé par un

technicien habilité ; en outre, la garantie de-

viendrait caduque.

Lorsque le micro est déﬁnitivement retiré

du service, vous devez le déposer dans une

usine de recyclage adaptée pour contri-

buer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Fonctionnement

1) Vissez le support micro sur un pied équipé d’un

ﬁletage 16 mm (5⁄ ”).8

2) -Dévissez l’anneau ﬁleté (3) sur la partie infé

rieure du micro et placez le micro sur l’anneau

(1) du support. Tournez le microphone de telle

sorte que le côté avec le symbole soit en

direction de la source sonore (schéma 3). Puis

revissez l’anneau ﬁleté.

3) Pour orienter le microphone vers la source

audio, desserrez la vis (2) du support, posi-

tionnez le microphone à votre convenance et

revissez la vis.

4) Reliez le microphone via un cordon avec ﬁche

XLR mâle (p. ex. un cordon de la série MEC)

à une entrée micro de l’appareil audio utilisé

(p. ex. table de mixage). L’entrée micro doit

avoir une alimentation fantôme 48 V. Si l’ap-

pareil audio ne délivre pas d’alimentation fan-

tôme, reliez le microphone via un appareil à ali-

mentation fantôme (p. ex. EMA-3 ou EMA-200)

à l’appareil audio.

4 Caractéristiques techniques

Type microphone : � � � microphone à condensateur

avec grande membrane et FET

Directivité : � � � � � � � � cardioïde

Bande passante : � � � � 20 – 20 000 Hz

Sensibilité : � � � � � � � � 17,8 mV/ Pa à 1 kHz

Pression sonore max�: 125 dB

Rapport signal / bruit : > 70 dB

Impédance nominale : 200 Ω

Alimentation : � � � � � � fantôme 48 V

⎓

Température fonc� : � � 0 – 40 °C

Dimensions : � � � � � � � 50 mm × 130 mm⌀

Poids : � � � � � � � � � � � � 290 g

Branchements : � � � � � XLR, 3 pôles, sym�

Tout droit de modiﬁcation réservé.

FrançaisItaliano

Specyfikacje produktu

Marka:	IMG Stageline
Kategoria:	mikrofon
Model:	ECMS-60

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z IMG Stageline ECMS-60, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje mikrofon IMG Stageline

IMG Stageline DM-1800 Instrukcja

2 Października 2024

IMG Stageline HOMEX-1 Instrukcja

2 Października 2024

IMG Stageline ECMS-50 Instrukcja

1 Października 2024

IMG Stageline DM-1100 Instrukcja

1 Października 2024

IMG Stageline DM-3400 Instrukcja

1 Października 2024

IMG Stageline TRAVELX-1 Instrukcja

1 Października 2024

IMG Stageline DM-065 Instrukcja

1 Października 2024

IMG Stageline ECMS-60 Instrukcja

1 Października 2024

Instrukcje mikrofon

Najnowsze instrukcje dla mikrofon

Audio-Technica BP4073 Instrukcja

15 Października 2024

Power Dynamics PD524 Instrukcja

15 Października 2024

Audio-Technica AT4060 Instrukcja

14 Października 2024

Pyle PDWM8225 Instrukcja

13 Października 2024

Sennheiser ew 100 G4-845-S Instrukcja

13 Października 2024

AKG WMS420 Instrukcja

13 Października 2024

Audio-Technica BP892xCH Instrukcja

12 Października 2024

Apart MDS.DEL Instrukcja

10 Października 2024

Behringer Go Cam Wireless Instrukcja

9 Października 2024

BOYA BY-V4 Instrukcja

9 Października 2024
