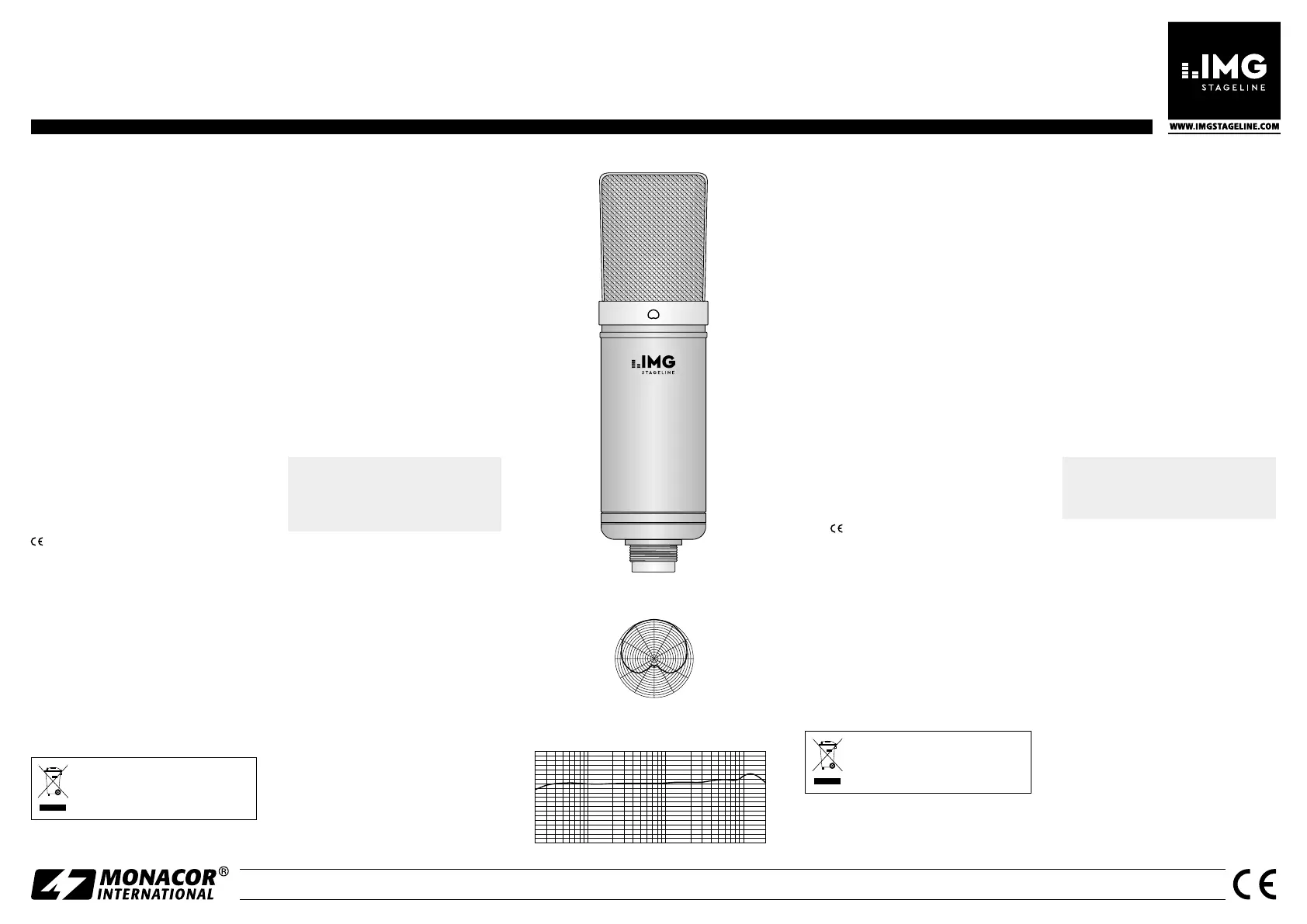

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR

ECMS-50 USB

Bestell-Nr. • Order No. 23.6940

➂ Frequenzgang • Frequency response

➁

Polardiagramm • Polar pattern

5020 100 200 500 1k 2k 5k 10k 20k(Hz)

−60

−20

−30

−40

−50

(dB)

30°

330°

300° 60°

90°

120°

270°

240°

210° 180° 150°

0°

➀

Vorderseite • Front USB Condenser Microphone

with Large Diaphragm

These instructions are intended for users

with basic knowledge in audio technol-

ogy. Please read the instructions carefully

prior to operation and keep them for

later reference.

1 Applications

This USB condenser microphone with large

diaphragm (25.4 mm / 1”) is designed for re-

cording instruments or voices / vocals directly

on the computer. It is ideally suited for studio

applications and home recording. For making

recordings, either use an audio software sup-

plied with the operating system (e. g. “Garage-

Band” from Apple Inc.) or install an additional

software (e. g. “Audacity”, available as free-

ware on the Internet).

The microphone is supplied with a shock

mount (spider), a 1.8 m USB cable and a

leather bag.

2 Important Notes

The microphone corresponds to all relevant

directives of the EU and is therefore marked

with .

•

The microphone is suitable for indoor use

only. Protect it against dripping water, splash

water and high air humidity. The admissible

ambient temperature range is 0 – 40 °C.

•

For cleaning only use a dry, soft cloth; never

use water or chemicals.

•

No guarantee claims for the microphone

and no liability for any resulting personal

damage or material damage will be ac-

cepted if the microphone is used for other

purposes than originally intended, if it is not

correctly connected, or if it is not repaired in

an expert way.

If the microphone is to be put out of

operation deﬁnitively, take it to a local

recycling plant for a disposal which is not

harmful to the environment.

3 Operation

1) Screw the microphone holder (spider) onto

a stand with 15.9 mm thread ( ”). Press 5/8

together the two wire clips to open the

clamp of the holder. Insert the microphone

into the holder; the clamp will secure the

microphone.

2) Loosen the screw on the joint of the holder.

Positon the microphone so that its front is

directed towards the sound source, then

fasten the screw.

3) Start the computer.

4) Use the cable provided to connect the

microphone to a USB port on the computer.

The internal blue LED of the microphone

will light up. The required drivers (standard

drivers of the operating system) will be in-

stalled automatically.

5) Call up the recording program used: Select

the microphone as input device for audio

recording and start recording.

In case of problems: Check the sound settings of the

operating system (Microphone not selected as input

device? Input level setting too low? Sound switched

off?) and readjust them, as required. It may be neces-

sary to restart the recording program or the computer.

6) After operation, disconnect the USB cable

of the microphone from the computer.

4 Speciﬁcations

Type / polar pattern: electret /cardioid . . .

Frequency range: . . . . . ☞ ﬁgure 3

Sensitivity: . . . . . . . . . . 25 mV/ Pa at 1 kHz

A / D converter:. . . . . . . 16 bits, 48 kHz max.

Max. SPL: . . . . . . . . . . 138 dB

S / N ratio: . . . . . . . . . . > 78 dB

Power supply: . . . . . . .

⎓

5 V via USB port

Dimensions, weight: . . . 50 mm × 185 mm, 250 g⌀

Connection at the

microphone: . . . . . . . . USB port, type B

Suitable operating systems:

Windows 2000 / XP / Vista / 7/ 8 / 10 or Mac OS X

Subject to technical modiﬁcation.

Windows is a registered trademark of Microsoft Corporation in

the USA and other countries. Mac OS is a registered trademark of

AppleInc. in the USA and other countries.

USB-Großmembran-

Kondensatormikrofon

Diese Anleitung richtet sich an Benutzer

mit Grundkenntnissen in der Audio-

technik. Bitte lesen Sie die An leitung vor

dem Betrieb gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses USB-Kondensatormikrofon mit Groß-

membran (25,4 mm / 1”) ist für die Aufnahme

von Instrumenten oder Sprache /Gesang direkt

am Computer konzipiert. Es eignet sich damit

ideal für Studio- und Homerecording-Anwen-

dungen. Für die Aufnahme kann eine mit dem

Betriebssystem mitgelieferte Audio-Software

verwendet werden (z. B. „GarageBand“ von

Apple Inc.) oder eine zusätzlich installierte

(z. B. „Audacity“, als Freeware im Internet er-

hältlich).

Zum Lieferumfang gehören ein vibrations-

dämpfender Halter (Spinne), ein 1,8-m- USB-

Kabel sowie eine Ledertasche.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten

Richt linien der EU und trägt deshalb das

-Zeichen.

•

Das Mikrofon ist nur zur Verwendung im

Innenbereich geeignet. Schützen Sie es vor

Tropf- und Spritzwasser sowie vor hoher

Luftfeuchtigkeit. Der zulässige Einsatztem-

peraturbereich beträgt 0 – 40 °C.

•

Verwenden Sie zum Reinigen nur ein trocke-

nes, weiches Tuch, auf keinen Fall Chemika-

lien oder Wasser.

•

Wird das Mikrofon zweckentfremdet, falsch

angeschlossen oder nicht fachgerecht repa-

riert, kann keine Haftung für daraus resul-

tierende Sach- oder Personenschäden und

keine Garantie für das Mikrofon übernom-

men werden.

Soll das Mikrofon endgültig aus dem

Betrieb genommen werden, übergeben

Sie es zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

3 Inbetriebnahme

1) Den Mikrofonhalter (Spinne) auf ein Stativ

mit 15,9-mm-Gewinde ( ”) schrauben. Da-5/8

mit sich das Mikrofon in den Halter schie-

ben lässt, die beiden Drahtbügel am Halter

zusammendrücken.

2) Die Schraube am Gelenk des Halters lösen,

das Mikrofon so positionieren, dass die

Vorderseite auf die Schallquelle gerichtet ist

und die Schraube wieder festziehen.

3) Den Computer hochfahren.

4) Das Mikrofon über das beiliegende Kabel

mit einem USB-Port am Computer verbin-

den: Die interne blaue LED des Mikrofons

leuchtet. Die erforderlichen Treiber (Stan-

dardtreiber des Betriebssystems) werden

automatisch installiert.

5) Das verwendete Aufnahmeprogramm auf-

rufen, dort das Mikrofon als Eingabegerät

für die Tonaufnahme auswählen und die

Aufnahme durchführen.

Bei Problemen: Die Toneinstellungen des Betriebs-

systems überprüfen (Mikrofon nicht als Eingabegerät

ausgewählt? Eingabepegel zu niedrig eingestellt? Ton

ausgestellt?) und entsprechend korrigieren. Gegebe-

nenfalls das Aufnahmeprogramm bzw. den Computer

neu starten.

6) -Nach dem Betrieb das USB-Kabel des Mik

rofons vom Computer abziehen.

4 Technische Daten

Typ / Richtcharakteristik: Elektret / Niere

Frequenzbereich: . . . . . ☞ Abbildung 3

Empﬁndlichkeit: . . . . . . 25 mV/ Pa bei 1 kHz

A / D-Wandler: . . . . . . . 16 Bit, max. 48 kHz

Max. Schalldruck:. . . . . 138 dB

Signal -Rausch-Abstand: > 78 dB

Stromversorgung: . . . .

⎓

5 V über USB-Port

Maße, Gewicht: . . . . . . 50 mm × 185 mm, 250 g⌀

Anschluss am Mikrofon: USB-Buchse, Typ B

geeignete Betriebssysteme:

Windows 2000 / XP / Vista / 7/ 8 / 10 oder Mac OS X

Änderungen vorbehalten.

Windows ist ein registriertes Warenzeichen der Microsoft Corpora-

tion in den USA und anderen Ländern. MacOS ist ein registriertes

Warenzeichen von Apple Inc. in den USA und anderen Ländern.

Deutsch

English

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR

5020 100 200 500 1k 2k 5k 10k 20k(Hz)

−60

−20

−30

−40

−50

(dB)

30°

330°

300° 60°

90°

120°

270°

240°

210° 180° 150°

0°

Microfono USB a condensatore

con membrana grande

Queste istruzioni sono rivolte a utenti

con conoscenze base nella tecnica audio.

Vi preghiamo di leggerle attentamente

prima della messa in funzione e di con-

servarle per un uso futuro.

1 Possibilità d’impiego

Questo microfono a condensatore con mem-

brana grande (25,4 mm / 1”) è stato realizzato

per la registrazione di strumenti musicali o

di lingua parlata / canto. Pertanto è ideale

per applicazioni di studio e home-recording.

Per la registrazione si può usare un software

audio fornito insieme al sistema operativo

(p. es. “GarageBand” di Apple Inc.) oppure

un software installato separatamente (p. es.

“Audacity”, disponibile nell’Internet come

freeware).

Sono in dotazione un supporto (ragno)

antivibrazioni, un cavo USB di 1,8 m nonché

una borsa di cuoio.

2 Avvertenze importanti

Il microfono è conforme a tutte le direttive

rilevanti dell’UE e pertanto porta la sigla .

•

Il microfono è previsto solo per l’uso all’in-

terno di locali. Proteggerlo dall’acqua goc-

ciolante e dagli spruzzi d’acqua nonché da

alta umidità dell’aria. La temperatura d’eser-

cizio ammessa è 0 – 40 °C.

•

Per la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso

acqua o prodotti chimici.

•

Nel caso d’uso improprio, di collegamenti

sbagliati o di riparazione non a regola d’arte

del microfono, non si assume nessuna re-

sponsabilità per eventuali danni consequen-

ziali a persone o a cose e non si assume

nessuna garanzia per il microfono.

Se si desidera eliminare il microfono deﬁni-

tivamente, consegnarlo per lo smaltimento

ad un’istituzione locale per il riciclaggio.

3 Messa in funzione

1) Avvitare il supporto del microfono (ragno)

su uno stativo con ﬁlettatura di 15,9 mm

(5/8”). Per poter inserire il microfono nel

supporto, premere una contro l’altra le due

staffe di ﬁlo sul supporto.

2) Allentare la vite sullo snodo del supporto,

posizionare il microfono in modo tale che

il lato anteriore sia orientato verso la fonte

audio e quindi stringere nuovamente la vite.

3) Accendere il computer.

4) Collegare il microfono con una porta USB

del computer servendosi del cavo in dota-

zione: si accende il LED blu interno del mi-

crofono. I driver necessari (driver standard

del sistema operativo) saranno installati

automaticamente.

5) -Aprire il programma di registrazione utiliz

zato, scegliere il microfono come dispositivo

d’input per la registrazione e effettuare la

registrazione.

In caso di problemi: Controllare le impostazioni

audio del sistema operativo (Il microfono non è stato

scelto come dispositivo d’input? Il livello d’ingresso

è troppo basso? Audio disattivato?) e correggere.

Eventualmente riavviare il programma di registrazione

oppure il computer.

6) -Dopo l’uso staccare il cavo USB del micro

fono dal computer.

4 Dati tecnici

Tipo / caratteristica

direzionale: . . . . . . . . . elettrete / cardioide

Banda passante: . . . . . ☞ ﬁgura 3

Sensibilità: . . . . . . . . . . 25 mV/ Pa con 1 kHz

Convertitore A / D: . . . . 16 Bit, max. 48 kHz

Pressione sonora max.: 138 dB

Rapporto S / R: . . . . . . . > 78 dB

Alimentazione: . . . . . .

⎓

5 V tramite porta USB

Dimensioni, peso: . . . . . 50 mm × 185 mm, 250 g⌀

Contatto sul microfono: presa USB, tipo B

Sistemi operativi adatti:

Windows 2000 / XP / Vista / 7/ 8 / 10 opp. Mac OS X

Con riserva di modiﬁche tecniche.

Windows è un marchio registrato della Microsoft Corporation negli

USA e in altri paesi. Mac OS è un marchio registrato della Apple Inc.

negli USA e in altri paesi.

ECMS-50 USB

Réf. num. • Codice 23.6940

Microphone USB à condensateur

avec grande membrane

Cette notice s’adresse aux utilisateurs

avec des connaissances de base en audio.

Veuillez lire la présente notice avec atten-

tion avant le fonctionnement et conser-

vez-la pour pouvoir vous y reporter ulté-

rieurement.

1 Possibilités d’utilisation

Ce microphone USB à condensateur avec

grande membrane (25,4 mm / 1”) est conçu

pour l’enregistrement d’instruments ou de

voix / chant directement sur l’ordinateur. Il est

parfaitement adapté pour des applications en

studio et home recording. Pour l’enregistre-

ment, il est possible d’utiliser un logiciel audio

livré avec le système d’exploitation (p. ex.

«GarageBand» de Apple Inc.) ou d’installer

un logiciel supplémentaire (p. ex. «Audacity»,

disponible en freeware sur internet).

Un support atténuateur de vibrations (arai-

gnée), un cordon USB de 1,8 m et une sacoche

en cuir sont livrés.

2 Conseils importants

Le microphone répond à toutes les directives

nécessaires de l’Union européenne et porte

donc le symbole .

•

Le microphone n’est conçu que pour une

utilisation en intérieur. Protégez-le des écla-

boussures, de tout type de projections d’eau

et d’une humidité d’air élevée. La plage de

température ambiante admissible est de

0 – 40 °C.

•

Pour le nettoyage, utilisez un chiffon sec et

doux, en aucun cas de produits chimiques

ou d’eau.

•

Nous déclinons toute responsabilité en cas

de dommages matériels ou corporels résul-

tants si le microphone est utilisé dans un but

autre que celui pour lequel il a été conçu, s’il

n’est pas correctement branché, ou s’il n’est

pas réparé par une personne habilitée; en

outre, la garantie deviendrait caduque.

Lorsque le microphone est déﬁnitivement

retiré du service, vous devez le déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

3 Utilisation

1) Vissez le support micro (araignée) sur un

pied avec ﬁletage 15,9 mm ( ”). Pour pou5/8 -

voir faire glisser le microphone dans le sup-

port, pressez les deux étriers à ﬁl pour ouvrir

la pince du support.

2) Desserrez la vis sur l’articulation du support,

positionnez le microphone de telle sorte

que la face avant soit dirigée vers la source

de son puis revissez la vis.

3) Démarrez l’ordinateur.

4) Reliez le microphone, via le cordon livré, à

un port USB sur l’ordinateur. La LED bleue

interne du microphone brille. Les drivers né-

cessaires (drivers standard du système d’ex-

ploitation) sont automatiquement installés.

5) Appelez le programme d’enregistrement

utilisé : sélectionnez le microphone comme

appareil d’entrée pour la prise de son et ef-

fectuez l’enregistrement.

En cas de problèmes : Vériﬁez les réglages audio du

système d’exploitation (Le microphone n’est pas sélec-

tionné comme appareil d’entrée ? Le niveau d’entrée

est réglé trop bas ? Le son est désactivé ?) et corrigez

les problèmes en conséquence. Il peut être nécessaire

de redémarrer le programme d’enregistrement voire

l’ordinateur.

6) Après le fonctionnement, débranchez le

cordon USB du microphone de l’ordinateur.

4 Caractéristiques techniques

Type / caractéristique : . . électret / cardioïde

Bande passante : . . . . . ☞ schéma 3

Sensibilité : . . . . . . . . . 25 mV/ Pa à 1 kHz

Convertisseur A / D : . . . 16 bits, 48 kHz max.

Pression sonore max. : . 138 dB

Rapport signal / bruit : . . > 78 dB

Alimentation : . . . . . . .

⎓

5 V via port USB

Dimensions, poids : . . . 50 mm × 185 mm, 250 g⌀

Branchement sur

le micro : . . . . . . . . . . . port USB, type B

Systèmes d’exploitation adaptés :

Windows 2000 / XP / Vista / 7/ 8 / 10 ou Mac OS X

Tout droit de modiﬁcation réservé.

Windows est une marque déposée de Microsoft Corporation aux

USA et dans les autres pays. Mac OS est une marque déposée de

Apple Inc. aux USA et dans les autres pays.

➂ Réponse en fréquence • Risposta in frequenza

➁

Diagramme polaire • Diagramma polare

➀

Face avant • Lato anteriore

Français

Italiano

Specyfikacje produktu

Marka:	IMG Stageline
Kategoria:	mikrofon
Model:	ECMS-50

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z IMG Stageline ECMS-50, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje mikrofon IMG Stageline

IMG Stageline DM-1800 Instrukcja

2 Października 2024

IMG Stageline HOMEX-1 Instrukcja

2 Października 2024

IMG Stageline ECMS-50 Instrukcja

1 Października 2024

IMG Stageline DM-1100 Instrukcja

1 Października 2024

IMG Stageline DM-3400 Instrukcja

1 Października 2024

IMG Stageline TRAVELX-1 Instrukcja

1 Października 2024

IMG Stageline DM-065 Instrukcja

1 Października 2024

IMG Stageline ECMS-60 Instrukcja

1 Października 2024

Instrukcje mikrofon

Najnowsze instrukcje dla mikrofon

Audio-Technica BP4073 Instrukcja

15 Października 2024

Power Dynamics PD524 Instrukcja

15 Października 2024

Audio-Technica AT4060 Instrukcja

14 Października 2024

Pyle PDWM8225 Instrukcja

13 Października 2024

Sennheiser ew 100 G4-845-S Instrukcja

13 Października 2024

AKG WMS420 Instrukcja

13 Października 2024

Audio-Technica BP892xCH Instrukcja

12 Października 2024

Apart MDS.DEL Instrukcja

10 Października 2024

Behringer Go Cam Wireless Instrukcja

9 Października 2024

BOYA BY-V4 Instrukcja

9 Października 2024
