Instrukcja obsługi ICC IC107L6CWH

ICC nieskategoryzowany IC107L6CWH

Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla ICC IC107L6CWH (1 stron) w kategorii nieskategoryzowany. Ta instrukcja była pomocna dla 4 osób i została oceniona przez 2 użytkowników na średnio 4.5 gwiazdek

Strona 1/1

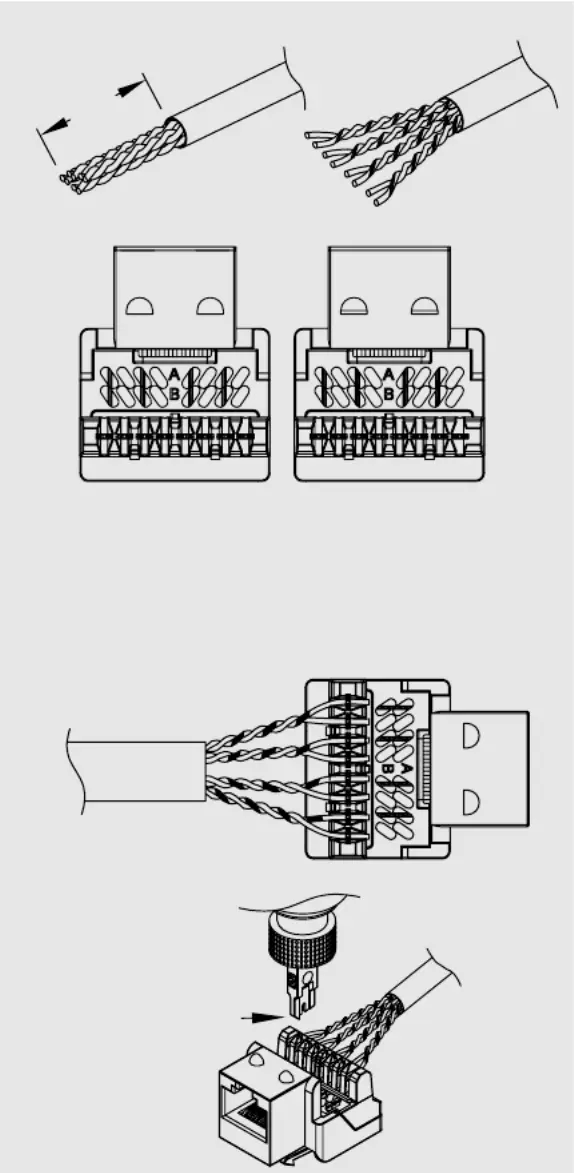

1. Strip approximately 1.50” of cable jacket and separate wires.
2. Choose between TIA 568-A or TIA 568-B wiring configuration.
3. Sort wires and place into the IDC.
Note: For maximum performance, minimize the untwisting of
individual pairs to 0.125”
4. Terminate wires using a Punch-Down Tool.
1.50”
Cutting edge
TIA 568-A TIA 568-B
1
2
5
4
3
6
7
8
White/Green
Green
White/Blue
Blue
White/Orange
Orange
White/Brown
Brown
1
2
5
4
3
6
7
8
White/Orange
Orange
White/Blue
Blue
White/Green
Green
White/Brown
Brown


Specyfikacje produktu

Marka: ICC
Kategoria: nieskategoryzowany
Model: IC107L6CWH
Kolor produktu: Biały
Certyfikaty: UL
Zakres temperatur (eksploatacja): -40 - 68 °C
Materiał pokrycia styków: Złoto
