Instrukcja obsługi Gossen Metrawatt MetraHit PM XTRA
Gossen Metrawatt
multimetr
MetraHit PM XTRA
Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla Gossen Metrawatt MetraHit PM XTRA (70 stron) w kategorii multimetr. Ta instrukcja była pomocna dla 3 osób i została oceniona przez 2 użytkowników na średnio 4.5 gwiazdek
Strona 1/70

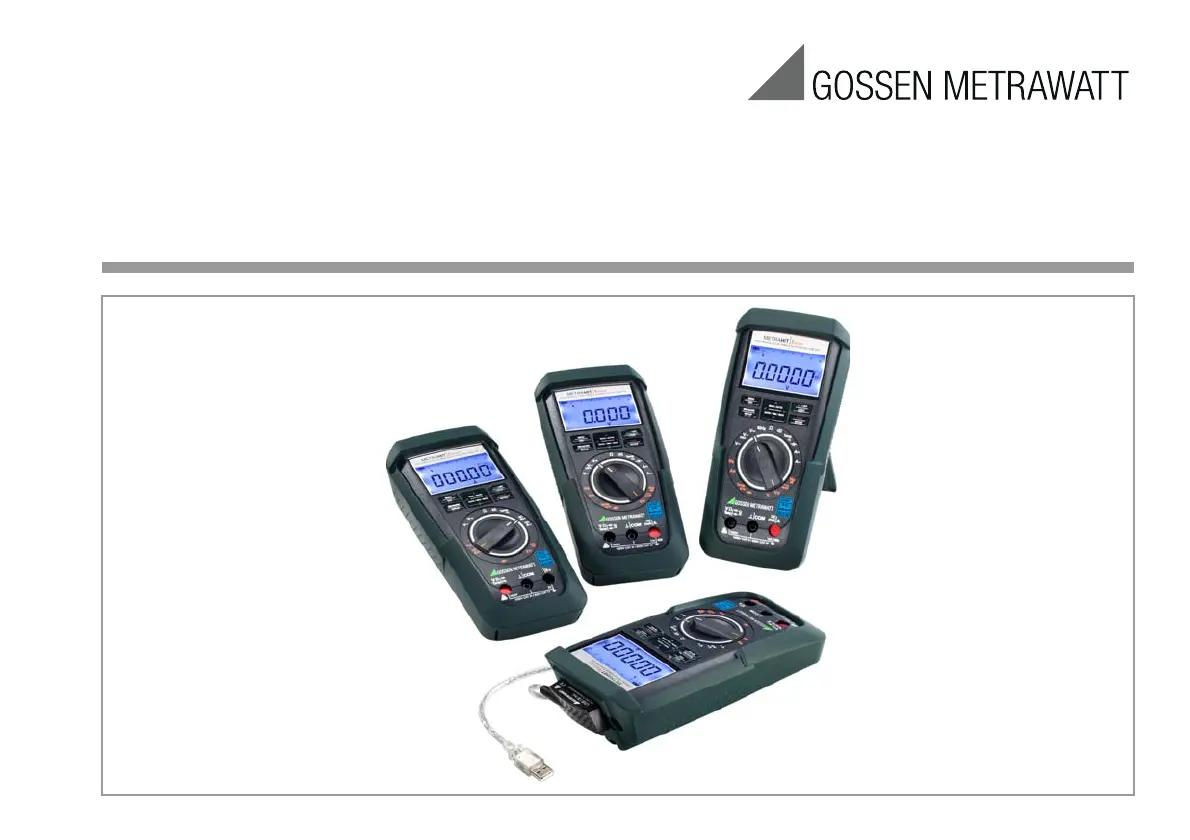

METRAHIT EXTRA ETECH ESPECIAL EBASE
High Resolution TRMS Digital Multimeter
Operating Instructions
3-349-456-03
10/5.17
2 GMC-I Messtechnik GmbH
Standard Equipment Contact Persons
Standard Equipment
1 Multimeter in HC20 hard case
1 KS17-S measurement cable set
2 Batteries
1 DAkkS calibration certificate
1 Protective rubber cover
1 Condensed operating instructions *
* Detailed operating instructions are available for download on the Internet
at www.gossenmetrawatt.com
Overview of features included
1) Alternating voltage measurement with specially reduced input impedance
2
) 16 Mbit = 2048 kByte = 61,600 measured values, sampling rate adjustable from 0.1
seconds to 9 hours
?) IP 65 available with the METRAHIT OUTDOOR model
Function EXTRA E ETECH SPECIAL EBASE
Voltage VDC
(Ri 9 M) ✓
✓ ✓ ✓
Voltage VAC TRMS
(Ri 9 M)
✓ ✓ ✓ ✓
Voltage Lo1) VAC TRMS
(Ri 1 M)
✓ ✓ ✓
—
Voltage VAC+DC TRMS
(Ri 9 M)
✓ ✓ ✓ ✓
Frequency Hz @ VAC bzw.
@ Lo 1) VAC
... 300 kHz ... 300 kHz ... 300 kHz
... 300 kHz
Low-pass filter 1 kHz @ V
AC / @ LoVAC —
Bandwidth @ VAC+DC bzw. VAC 100 kHz 20 kHz 1 kHz
Frequency MHz @ 5V TTL
1 Hz...1 MHz
— — —
Duty cycle % 2.0 % ... 98 % — — —
Voltage level measurement dB
✓ ✓ ✓ ✓
Resistance
✓ ✓ ✓ ✓
Continuity test
@ICONST = 1 mA
✓ ✓ ✓ ✓
Diode measurement
@I
CONST
= 1 mA
✓ ✓ ✓ ✓
Temperature measurement
C/ F @TC
Typ K
Temperature measurement
C/ F RTD
Pt100/Pt1000 — —
Capacitance measurement F
✓ ✓
— —
Current ADC
600
A/6 mA
60 mA/600 mA
6 A/10 A (16 A)
60 mA/600 mA
6 A/10 A (16 A)
6 A/10 A (16 A)
A
Current AAC+DC TRMS
Current AAC TRMS
Bandwidth @ AAC+DC bzw. AAC 10 kHz —
Frequency Hz @ AAC ... 60 kHz —
Measurement with current clamp
with adjustable transfer factor
mV / A
mA / A
mV / A
A / A
mV / A
—
Data logger function 2)
(memory) 16 Mbit — — —
Relative value measurement
REL
✓ ✓ ✓ ✓
Zero point ZERO
✓ ✓ ✓ ✓
MIN/MAX/DATA Hold
✓ ✓ ✓ ✓
IR-interface (?8.4 kBd)
✓ ✓ ✓ ✓
Power pack connector socket
✓
— — —
Protective rubber cover
✓ ✓ ✓ ✓
Fuse 10 A / 1000 V 10 A / 1000 V — —
Protection ?) IP52 IP52 IP52 IP52
Measuring category 1000 V CAT III
600 V CAT IV 600 V CAT II
1000 V CAT III
600 V CAT IV
DAkkS calibration certificate
✓ ✓ ✓ ✓
Function EXTRA E ETECH SPECIAL EBASE
GMC-I Messtechnik GmbH 3
Contact Persons
Accessories (sensors, plug inserts, adapters, consumable materials)
The accessories available for your instrument are checked for
compliance with currently valid safety regulations at regular
intervals, and are expanded as required for new applications.
Currently up-to-date accessories which are suitable for your
measuring instrument are listed at the following web address
along with photo, order number, description and, depending
upon the scope of the respective accessory, data sheet and
operating instructions:
www.gossenmetrawatt.com
See also chapter 10 on page 66.
Product Support
Technical Inquiries
(use, operation, software registration)
If required please contact:
GMC-I Messtechnik GmbH
Product Support Hotline
Phone: +49 911 8602-0
Fax: +49 911 8602-709
e-mail support@gossenmetrawatt.com
Software Enabling for METRAwin10 (as of version 6.xx)
GMC-I Messtechnik GmbH
Front Office
Phone: +49 911 8602-111
Fax: +49 911 8602-777
e-mail: info@gossenmetrawatt.com
Training
Training in Nuremberg, on-site training at customer facilities
(scheduling, prices, registration, travel, accommodation)
If required please contact:
GMC-I Messtechnik GmbH
Training Division
Phone: +49 911 8602-9?5
Fax: +49 911 8602-724
e-mail: training@gossenmetrawatt.com
