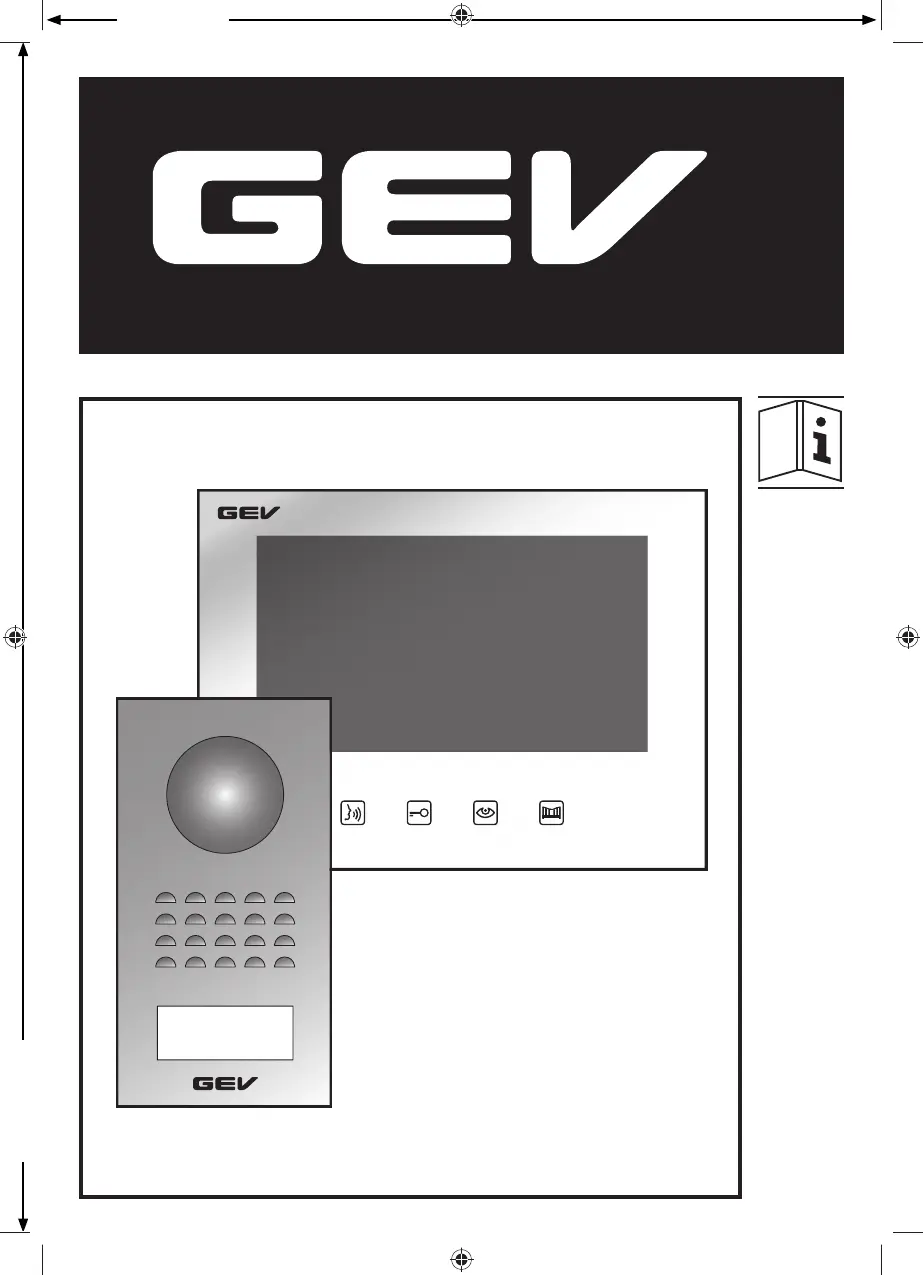

Strona 1/12
Typ: CVS
# 088344
148
mm
210
mm
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung
dieser Bedienungsanleitung verursacht
werden, erlischt der
Garantieanspruch! Für Folgeschäden übernehmen
wir keine Haftung! Bei Sach- oder Personenschäden,
die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt jeder Gewährleistungs-
und Garantieanspruch. Aus Sicherheits- und
Zulassungsgründen ist das eigenmächtige Umbauen
und/oder Verändern des Gerätes nicht gestattet.
1. Bauen Sie die Einheiten nicht auseinander.
2. Lassen Sie den Monitor nicht mit Wasser in
Berührung kommen.
3. Geräte nicht fallen lassen oder extremen Stößen
aussetzen.
4. Ziehen Sie den Netzstecker, falls Sie das Gerät für
längere Zeit nicht benutzen wollen.
5. Bedecken Sie nicht die Lüftungsschlitze.
6. Diese Geräte sind nicht für den Einsatz in sehr
feuchten, staubigen oder schmutzigen Umgebungen
gedacht.
Sonstige Hinweise
1. Installieren Sie die Geräte nicht, wo diese direkt
extremer Helligkeit (z. B. direkter Sonnenstrahlung)
ausgesetzt sind.
2. Installieren Sie die Außenstation nicht, wo diese
direktem Regen ausgesetzt ist
3. Installieren Sie die Außenstation nicht dort, wo sie
Gefahr läuft, daß die Linse zerkratz wird.
Standardverkabelung
1 Monitor und 1 Außeneinheit
DIP Setting
Bevor Sie beginnen
Stellen Sie sicher, dass Sie in Besitz aller Teile sind
(siehe Lieferumfang)
Diese 1-Familienhaus Video-Türsprechanlage wurde
dafür konzipiert um ankommende Besucher, die die
Klingel betätigen, zu identifi zieren und Ihnen Einlass
zu gewähren.
Sie können diese Anlage selbstständig erweitern
(z. B. durch einen zweiten Monitor oder durch
eine weitere Außenstation. Bitte lesen Sie sich
die Bedienungsanleitung sorgsam durch, um eine
gelingende Installation und ein einwandfreies
Funktionieren zu gewährleisten.
Lieferumfang
1 Monitor
1 Außenstation
1 Wandhalterung
1 Netzteil
6 Schrauben/Dübel
Monitor
1
10
6 7 8 9
2 3 4 5
11
1 Bildschirm
2 Sprechtaste (Monitor Stand-By Mode)
3 Türö nertaste
4 Wechsel Kamera 1
Kamera 2 (bei optionalem zweitem Monitor)
5 Torö nertaste
6 Einstellungen/Menü (Helligkeit, Kontrast, Farbe)
7 Menü runter
8 Menü hoch
9 Mikrofon
10 Lautstärkeregelung
11 Stromanschluss Netzteil
Außenstation
1
2
3
4
5
6
1 Kameralinse
2 Weiße LEDs für Nachtsicht
3 Lautprecher
4 Namensschild
5 Klingelknopf
6 Mikrofon
2
1-Familienhaus Video-Türsprechanlage CVS 88344 (2- Draht- Technik)
beschrieben und schließen Sie das Netzteil an die
vorgesehene Buchse an.
2. Hängen Sie den Monitor sachte in die
Wandhalterung ein und halten Sie ihn bis zur
Endmontage fest .(Abb. 2)
3. Sichern Sie den Monitor mit den beiden
mitgelieferten Schrauben von unten (Abb. 3).
Schließen Sie die Stromversorgung erst
an, nachdem Sie die Außenstation mit der
Innenstation verkabelt haben!
Montage der Außenstation
A
C
B
D
Entfernen Sie die Frontplatte in dem Sie (Abb. B)
zunächst die beiden Schrauben auf der Unterseite
(Abb. A) lösen. 2. Befestigen Sie die Außenstation
an den dafür vorgesehen Stellen an die Wand mittels
Dübel und Schrauben . Schließen Sie (Abb. C)
Außeneinheit an die vorverlegten Kabel an. An dieser
Stelle haben Sie die Möglichkeit, den Winkel des
Kameramodules geringfügig manuell zu justieren.
Richten Sie die Kamera in die gewünschte Position
3. Schrauben Sie die Frontplatte wieder fest
(Abb. D).
Achten Sie darauf, dass die Kamera keiner
direkten Beleuchtung durch die Sonne oder
refl ektierenden Oberfl ächen ausgesetzt ist.
Tipp: Wir empfehlen die abgehenden Kabel durch
einen Kabelkanal zu führen, um Sie besser zu
schirmen und vor der Witterung zu schützen.
Optionale Verkabelung
2 Monitore und 2 Außeneinheiten
DIP Setting
MASTER
DIP Setting
SLAVE
Kabelverbindung
Verbinden Sie den Monitor mit der Kamera und dem
Türö ner wie im Diagramm angegeben. Stecken Sie
die Kabel in die jeweiligen vorgesehenen Anschlüsse
in dem Sie die Stecker auf die vorgesehene Buchse
aufstecken, bzw. die Kabel anschließen. Achten Sie
unbedingt darauf, dass sich nach dem Anschluss
keine unisolierten Drähte berühren!
Installationshöhen
Die Empfohlene Installationshöhe beträgt ca. 140 cm
für den Monitor und ca. 150 cm für die Außeneinheit.
140 cm
150 cm
40° 70°
Tipp: Stellen Sie vor fester Montage sicher, dass Sie
Ihre optimale Höhe gefunden haben und die max.
Entfernung zwischen Monitor und Außenstation nicht
überschreiten.
Montage der Monitors
1 2 3
1. Montieren Sie zuerst die Wandhalterung mit den
mitgelieferten 4 Dübeln und 4 Schrauben (Abb. 1).
Verdrahten Sie den Monitor wie im Diagramm 3
DGBFNLIESNDKFINRUSGRLVLTPLROSLOSKCZTRH
