Strona 1/4

Gewährleistung

Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch

den Endverbraucher die gesetzliche Gewährleistungsfrist. Die

Gewährleistung bezieht sich nicht auf Transportschäden sowie Schäden,

die durch Kurzschluss, Überlastung oder bestimmungswidrigen Gebrauch

entstanden sind. Bei Fertigungs- und Materialfehlern, die innerhalb der

Gewährleistungsfrist erkannt werden, leistet unser Werk kostenlos Reparatur

oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät



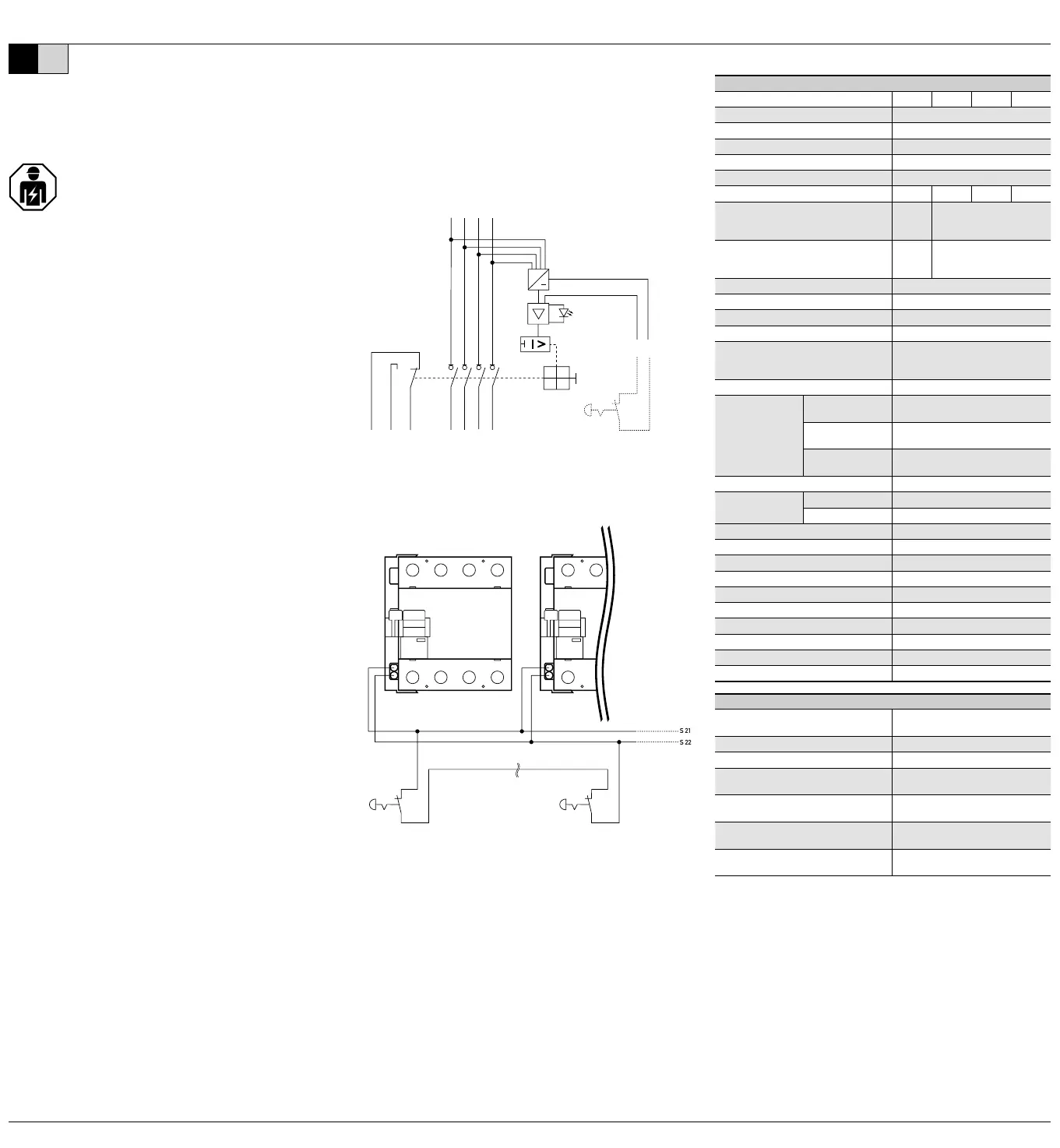

Anschlussschema

N 73 5

8N 4 6

12 14 11

S 21 S 22

Not-Aus-Kreis

emergency off circuit

vierpolig, N links

Anschluss mehrerer DHS 4 NA über einen Not-Aus-Kreis

Montage- und Bedienungsanleitung

für Lasttrennschalter

der Baureihe DHS 4 NA

Diese Montage- und Bedienungsanleitung richtet sich an die

Elektrofachkraf t. Aufgrund erheblicher Gefährdungspotenziale ist

der Einbau von Geräten dieser Art nicht für den elektrotechnischen

Laien geeignet. Die Montage- und Bedienungsanleitung ist

aufzubewahren, um ein späteres Nachschlagen zu ermöglichen. Der

Betreiber der elektrischen Anlage ist über die Anwendung und Funktion

dieses Schutzgerätes aufzuklären.

Anwendungs- und Warnhinweise

 Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch

verwendet werden.

 Um die korrekte Funktion langfristig zu erhalten, ist ein Betrieb nur unter

normalen, schadgasfreien Umgebungsbedingungen zulässig. Schadgase sind

z. B. Chlor, Ammoniak, Schwefelgase.

 Lässt sich das Gerät nicht einschalten, auch nicht, wenn das Verbrauchernetz

nicht angeschlossen und der Not-Aus-Kreis inaktiv ist, muss das Gerät

ausgetauscht werden.

 Der Lasttrennschalter liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus

diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 V AC bemessen

sein.

Bestimmungsgemäßer Gebrauch

Lasttrennschalter gemäß IEC 60947-3 sind besonders geeignet für den Einsatz

in Haupt- und Unterverteilungen. In Kombination mit der NA-Funktion können

im Notfall Anlagenteile sicher unter Last und bei Überlast getrennt werden. Die

Abschaltung kann unmittelbar am Gerät selbst erfolgen oder aus der Ferne mittels

geeignetem Not-Aus-Taster.

Der Not-Aus-Kreis sollte regelmäßig getestet werden. Die Lebensdauer des

Lasttrennschalters wird dadurch erhöht, da die Mechanik beim Auslösen bewegt

wird. Der integrierte Hilfsschalter dient der Signalisierung des Schaltzustandes und

ist als potenzialfreier Wechslerkontakt ausgeführt.

Montage und Installation

Als Reiheneinbaugeräte sind die Geräte für den Einbau in Installationsverteilern

oder Geräteeinbaugehäusen zur Montage auf Tragschiene TS 35 nach EN 60715

konzipiert. Der Berührschutz nach Schutzklasse 2 muss mit Hilfe der zugehörigen

Verteiler- oder Geräte abdeckungen sichergestellt werden.

Die Montage erfolgt durch Aufschnappen auf die Tragschiene. Der Anschluss ist

entsprechend dem Anschlussschema vorzunehm en. Die Einspeisung erfolgt an den

Klemmen N, 3, 5 und 7.

Funktion Not-Aus-Einrichtung

Der Anschluss der Not-Aus-Taster erfolgt an den Klemmen S 21 und S 22. Es kann

ein einzelner Taster oder mehrere Taster (in Reihe geschaltet) verwendet werden.



Drahtbruch gegeben ist. Die Not-Aus-Einrichtung ist betriebsbereit, sobald eine

einphasige Versorgungsspannung von mindestens 50 V AC anliegt. Ist der Not-Aus-





einen Not-Aus-Kreis zu betreiben, sind die Klemmen S21 und S22 der Geräte parallel

anzuschließen.

Prüfungen und Funktionskontrolle

Alle Prüfungen sind durch die vorgeschriebene Abnahmeprüfung abgedeckt.

Abhängig vom Einsatzort sind Prüfungen nach DGUV-Vorschrift 3 (BGV A3)

vorzunehmen. Bei Durchführung einer Isolationsprüfung der elektrischen Anlage

mit Prüfgeräten nach DIN EN 61557-2 muss der Lasttrennschalter ausgeschaltet

sein. Eine Isolationsprüfung bei eingeschaltetem Gerät oder eine Isolationsprüfung

auf der Eingangs seite (Klemmen N, 3, 5, 7) kann aufgrund des internen Netzteils zu

fehlerhaften Messwerten führen.

Fehlersuche

         

Einrichtung wieder zurückgesetzt wurde, liegt entweder ein Drahtbruch, ein



weiter einzugrenzen, gehen Sie wie folgt vor: Schalten Sie die Versorgungsspannung

des Lasttrennschalters ab und schließen Sie die Klemmen S21 und S22

direkt am Gerät kurz. Leuchtet die rote LED nach Wiedereinschalten der

Versorgungsspannung weiterhin, handelt es sich um einen Gerätedefekt. Leuchtet

die rote LED nicht mehr, so ist der Fehler in der Anlage zu suchen.

Technische Daten

DHS 4 NA

Bemessungsstrom    

Bemessungsstoßspannungsfestigkeit 

Eigenverbrauch 

Gebrauchskategorie 

Bemessungsspannung 

Bemessungskurzschlussstrom 

Verlustleistung Pv (typ.) pro Strombahn    



Gebrauchskategorie gG,



 

Kurzschlussvorsicherung SCPD,

Gebrauchskategorie gG,



 

Schockfestigkeit 

Einbaulage beliebig

max. Gebrauchshöhe 

Einspeiseklemmen 

Klimabeständigkeit



feuchte Wärme, zyklisch



maximale Anzahl Leiter pro Klemme 

Anschluss-

querschnitt

eindrähtig 



feindrähtig 



mehrdrähtig 



Anzugsdrehmoment 

Lebensdauer mechanisch 

elektrisch 

Bauvorschrift 

Umgebungs temperatur 

Schwingfestigkeit > > 30 min.)

Montageart 

Gehäuseart Verteilereinbaugehäuse

Gehäusematerial Thermoplast

Schutzart 

plombierbar ja

Gewicht 

Maße (B x H x T in mm) 

Technische Daten der Not-Aus-Einrichtung

Anschlussquerschnitt,

massiv und mehrdrähtig 

Anzugsdrehmoment 

Ausgangsklemme für Not-Aus-Kreis 

Art der Ausgangsspannung









Signalisierung des Schaltzustandes





min. Betriebsspannung

für Funktion der Not-Aus-Einrichtung 

maximale Leitungslänge

des Not-Aus-Kreises 

|| 

DE EN

Warranty

All professionally installed, unaltered devices are covered by warranty during the

statutory warranty period from the day of purchase by the end user. The warranty

is not applicable to damage incurred during transport or caused by short-circuit,

overloading or improper use. In the event of defects in workmanship or material

being discovered within the warranty period, the company will provide repair or

replacement free of charge. The warranty will be rendered null and void if the device

is opened without authorisation.

Wiring diagram

N 73 5

8N 4 6

12 14 11

S 21 S 22

Not-Aus-Kreis

emergency off circuit

Four-pole, neutral conductor on the left

Wiring of multiple DHS 4 NA connected to one emergency switch circuit

Installation and operating instructions

for switch-disconnectors

in the DHS 4 NA series

        

electrical specialists. The installation of devices of this type is not

appropriate for electrical laypersons due to the considerable potential

dangers. These installation and operating instructions must be

retained, so that they can be referred to at a later stage. The operator

of the electrical system must be informed about the application and

function of this protective device.

Application instructions and warnings

 Devices with visible damage must not be installed or used.

           

gases in order to preserve the correct function in the long term. Corrosive gases

include chlorine, ammonia and sulphur gases.

 If the device cannot be switched on, even if the consumer network is not

connected and the emergency switch circuit is not active, the device must be

replaced.

 The switch-disconnector provides FELV (functional extra-low voltage) to the

emergency switch circuit. For this reason the emergency switch circuit must be

rated for a voltage of 230 V AC.

Intended use

Switch-disconnectors conforming to IEC 60947-3 are particularly well suited for

use in main and sub-distribution boards. In combination with the emergency stop

function, system parts can be safely disconnected under load or overload in the



remotely using a compatible emergency switch.

The emergency switch circuit must be tested regularly. This will increase the

endurance of the switch-disconnector, as the mechanism is moved when tripped.

The integrated auxiliary switch signals the switching status and is designed as a

potential-free changeover contact.

Mounting and installation

They are designed as modular DIN rail components for integration in distribution

boards or unit housings for installation on mounting rail TS 35 as of EN 60715.

Protection against direct contact according to protection class 2 must be ensured

with the assistance of the associated distribution board or device covers.

Assembly occurs by means of snapping on to the mounting rail. The connection must

be made in accordance with the wiring diagram. Terminals N, 3, 5 and 7 are used for

the supply.

Emergency switch equipment function

The emergency switches are connected at terminals S 21 and S 22. It is possible to

use either one single switch or several switches (switched in series). The emergency



in the event of wire breakage. The emergency switch equipment is ready as soon as

a single-phase supply voltage of at least 50 V AC is applied. If the emergency switch

           

engaged') lights up, and the switch-disconnector is open and cannot be switched

on. If multiple DHS 4 NA devices must be operated via an emergency switch circuit,

terminals S21 and S22 of the devices must be connected in parallel.

Testing and functional check

All tests are covered by the prescribed inspection test. Tests should be carried out

according to DGUV Regulation 3 (BGV A3) depending on the location. When an

insulation test of the electrical system is performed using test devices in accordance



insulation test when the device is switched on or an insulation test on the input side

(terminals N, 3, 5 and 7) can lead to erroneous measurement values as a result of the

internal adaptor.

Troubleshooting

           

continuously even though the emergency switch equipment has been reset, either

 

              



directly on the device. If the red LED continues to light up af ter the supply voltage is

reconnected, the device is faulty. If the red LED no longer lights up, the cause of the

fault lies in the system.

Technical data

DHS 4 NA

Rated current    

Rated impulse withstand voltage 

Internal consumption 

Utilisation category 

Rated voltage 

Rated short-circuit current 

Dissipation power Pv (typ.)

per current path    



  

Short-circuit back-up fuse SCPD,

utilisation category gG, as per



 

Shock resistance 

Installation position optional

Max. operating altitude 

Input terminals 

Resistance to climatic changes







Maximum number of

conductors per terminal 

Connecting capacity

solid



















stranded









Tightening torque 

Endurance mechanical 

electrical 

Design requirements 

Ambient temperature 

Vibration resistance > > 30 min.)

Mounting Mounting rail



Housing type Distribution board housing

Housing material Thermoplastic

Protection class 

distribution board installation)

Sealable Yes

Weight 

Dimensions (W x H x D in mm) 

Technical data for emergency switch equipment

Connecting capacity,

solid and stranded 

Tightening torque 



emergency switch circuit 

Type of output voltage









for signalling the switching status





Min. operating voltage

for emergency switch equipment function 

Maximum cable length

of emergency switch circuit 

DE EN

Specyfikacje produktu

Marka:	Doepke
Kategoria:	przełącznik
Model:	DHS 4-125 NA

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z Doepke DHS 4-125 NA, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje przełącznik Doepke

Doepke DHS 4-063 NA Instrukcja

4 Października 2024

Doepke DHS 4-125 NA Instrukcja

4 Października 2024

Doepke DAFDD 1 Instrukcja

4 Października 2024

Instrukcje przełącznik

Najnowsze instrukcje dla przełącznik

Netgear GS110TPP Instrukcja

15 Października 2024

ZyXEL SFP-LHX1310-40-D Instrukcja

14 Października 2024

Tripp Lite B005-DPUA4 Instrukcja

11 Października 2024

Lancom CS-8132F Instrukcja

9 Października 2024

Lancom YS-7154CF Instrukcja

9 Października 2024

TP-Link Festa FS328G Instrukcja

9 Października 2024

Totolink SW24DM Instrukcja

9 Października 2024

Totolink SW1008P Instrukcja

9 Października 2024

Totolink SW24G2 Instrukcja

9 Października 2024

Cudy FS1006P Instrukcja

9 Października 2024
