Funktionskontrolle
Prüfung des Fehlerstromschutzschalters
Eine Funktionskontrolle des Fehlerstromschutzschalters selbst ist bei anliegender
Netzspannung durch Drücken der Prüftaste T möglich und soll, wie bei der gewerb-
lichen Nutzung (DGUV Vorschrif t 3), bei ortsfesten Anlagen mindestens alle sechs
Monate und bei nicht ortsfesten Anlagen arbeitstäglich wiederholt werden. Das
Betätigen der Prüftaste dient der internen Prüfung der Fehlerstromschutzeinrich-
tung. Ein regelmäßiges Betätigen kann die sichere Funktionsfähigkeit des Gerätes
verlängern, da mechanische Komponenten bewegt und elektronische Komponenten
überprüft werden. Das Betätigen der Prüftaste, als auch das Wiedereinschalten des
Gerätes nach erfolgreicher Prüfung kann von einem elektrotechnischen Laien durch-
geführt werden.
Sollte es bei Betätigung der Prüftaste nicht oder erst verzögert zur Auslö-
sung kommen, ist der Schalter defekt. Ein ausreichender Schutz im Fehler-
fall ist ggf. nicht mehr gewährleistet!
Prüfung der AFD-Unit
Die AFD-Unit überprüft permanent die eingehenden Hochfrequenzsignale sowie
die Ergebnisse des Controllers auf Plausibilität. Sollte es bei dieser Selbstprüfung zu
-
einschalten des Gerätes über die LED als Blinkcode angezeigt und wechselt anschlie-
ßend dauerhaft von rot auf gelb. Die Wiedereinschaltung lässt einen 24 stündigen
Betrieb zu, bis eine erneute Auslösung des Schalters erfolgt. Das Wiedereinschalten
kann beliebig oft erfolgen, das Blinken und Auslösen erinnert an den Ausfall der AFD-
Unit.
Während des 24-h-Betriebs ist die Fehlerlichtbogen-Überwachung nicht
ge währleistet! Die RCBO-Funktionen sind unabhängig von der AFD-Unit
vollständig vorhanden.
Anzeigen des DAFDD 1
Die unterschiedlichen Auslöseursachen werden separat angezeigt.
Auslösung durch RCBO
Fehlerstrom
Die rechteckige, mittig unter dem Knebel
auf blau.
Weiß: i.O. (im eingeschaltetem und aus-
geschaltetem Zustand)
Blau: Ausgelöst durch Fehlerstrom
Leitungsschutz
Die Auslösung aufgrund des Leitungs-
schutz lässt sich nur über die Schalt-
stellungsanzeigen erkennen. Die drei-
eckigen Anzeigen unterhalb der Knebel
wechseln zwischen grün und rot, wie
unten beschrieben. Die Anzeige für einen
Fehlerstrom bleibt weiß.
Grün: Gerät ausgeschaltet bzw. ausge-
löst
Rot: Gerät eingeschaltet
Auslösung durch AFD-Unit
Die rechteckige, mittig unter dem Knebel
auf blau. Nach Wiedereinschaltung des
Gerätes zeigt die LED einen Blinkcode
(gelb). Diesen wiederholt die Unit drei-
mal, danach wechselt sie dauerhaft auf
grün (Normalbetrieb) oder einen gelb-
rot-Wechsel (Ausfall der AFD-Unit, 24h-
Betrieb). Welcher Fehler angezeigt wird
zeigt die Tabelle „Erklärung der AFD-
Unit Fehlercodes“.
AFD UnitRCBO
AFD UnitRCBO
AFD UnitRCBO
Montage- und Bedienungsanleitung
für Fehlerstromschutzschalter mit
Überstromauslöser und Fehlerlichtbogen-
Schutzeinrichtungen der Baureihe DAFDD 1
Diese Bedienungs- und Montageanleitung richtet sich an die
Elektro fachkraft. Aufgrund erheblicher Gefährdungspotenziale ist
der Einbau von Geräten dieser Art nicht für den elektrotechnischen
Laien geeignet. Die Bedienungs- und Montageanleitung ist aufzu-
bewahren, um ein späteres Nachschlagen zu ermöglichen. Der Be-
treiber der elektrischen Anlage ist über die Anwendung und Funkti-
on dieses Schutzgerätes aufzuklären.
Bestimmungsgemäßer Gebrauch
Schutzschaltgeräte der Baureihe DAFDD 1 sind Fehlerstromschutzschalter mit
eingebautem Überstromauslöser (RCBO, auch als FI/LS-Kombination bezeichnet)
und einer Fehlerlichtbogen-Schutzeinrichtung (AFD, umgangssprachlich auch
Brandschutzschalter). Die DAFDD 1 erfüllen die Anforderungen sowohl für den
Fehler strom- und Leitungsschutz, als auch für die Fehlerlichtbogenerkennung und
Abschaltung. Sie dienen in elektrischen Anlagen durch automatische Abschal-
tung z. B. nach VDE 0100 Teil 410 zum Schutz gegen elektrischen Schlag und nach
VDE 0100 Teil 420 zum Schutz gegen thermische Auswirkungen. Neben den RCBO-
und AFD- Funktionen bietet der DAFDD 1 auch einen Schutz der angeschlossenen
Verbraucher vor andauernden Überspannungen durch eine interne Spannungsüber-
wachung. Bei Spannungen über 270 V AC schaltet der DAFDD ab.
Anwendungsbereich
Die DAFDD 1 sind ausschließlich für den Einsatz in einphasigen Wechselstromnetzen
mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz
vorgesehen. Sie sind nicht zum Einsatz in Gleichstromnetzen bestimmt.
Anwendungs- und Warnhinweise
Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet
werden.
Schutzschaltgeräte dürfen ohne zusätzliche Schutzgehäuse nur in trockener
staubarmer Umgebung gelagert und betrieben werden. Eine aggressive Atmo-
sphäre ist ebenfalls zu vermeiden.
Der Berührschutz nach Schutzklasse 2 muss mit Hilfe der zugehörigen Verteiler-
oder Geräteabdeckungen sichergestellt werden.
Der Anwender ist auf die Wiederholungsprüfungen mittels der Prüftaste „T“ hin-
zuweisen.
Auslösungen durch stoßspannungsbedingte Ableitströme sind nicht mit letzter
Sicherheit auszuschließen. In Fällen, wo eine Unterbrechung der Stromversor-
gung zu Gefahren für Menschen und Tiere oder zu Sachschäden führen kann, soll-
te daher der Fehlerstromschutz mit erhöht stoßstromfesten und vorgeschalteten
Überspannungsableitern ausgeführt werden. In besonderen Fällen sollte der
Schaltzustand mittels eines Hilfskontaktes am Fehlerstrom und einer geeigneten
Signaleinrichtung überwacht werden.
Bei Arbeiten an elektrischen Anlagen sind diese stets freizuschalten und die
Sicherheitsregeln sind zu beachten. Sollte es wider Erwarten zu einer Berührung
unter Spannung stehender Teile kommen ist unverzüglich ein Arzt aufzusuchen.
Montage und Anschluss
Montage
Als Reiheneinbaugeräte sind die DAFDD 1 für den Einbau in Install-
ationsverteilern oder Geräteeinbaugehäusen zur Montage auf Tragschiene
TS 35 konzipiert. Phase und Neutralleiter sind von unten an den Schalter
beachten!). Der Neutralleiter kann wahlweise links oder rechts angeschlossen wer-
den. Die Überwachung der Anlage erfolgt zweipolig.
Isolationsprüfung und Inbetriebnahme
Eine Isolationsprüfung der Verbraucheranlage ist entsprechend der nationalen
Richtlinien durchzuführen. Sie darf nur erfolgen, wenn das Gerät abgangsseitig
(„oben“) abgeklemmt ist. Eine Isolationsprüfung bei angeschlossenem Gerät kann
zu fehlerhaften Mess werten oder der Beschädigung der AFD-Unit führen. Die Prü-
fung der gesamten Schutzmaßnahme bei Inbetriebnahme muss gemäß den Anga-
ben der nationalen gültigen Errichtungsbestimmungen erfolgen.
Gerät einschalten
Beim Einschalten des Gerätes leuchtet die LED kurz rot, gelb, dann grün. Im Normal-
betrieb (Funktion der AFD-Unit vollständig vorhanden) leuchtet die LED anschlie-
ßend dauerhaft grün. Zeigt die LED nach Einschaltung einen Blinkcode (gelb), siehe
Tabelle „Erklärung der AFD-Unit Fehlercodes“.
Wiedereinschaltung nach Auslösung
Die dreieckigen Betriebsanzeigen unterhalb der Knebel signalisieren den Zustand
-
tung) sind diese grün, bei geschlossenen Schaltkontakten rot. Nach einer Auslösung
des Schalters durch die Betätigung der Prüftaste oder eines anlagenbedingten Feh-
in unterer Knebelposition „0“. Zur Wiedereinschaltung muss der Knebel nach oben,
in Position „I“ gelegt werden. Sollte der Knebel nicht selbstständig im eingeschalte-
ten Zustand verbleiben, ist der Schalter bzw. die Anlage von einer Elektrofachkraft
zu prüfen.
Erklärung der AFD-Unit-Fehlercodes nach Wiedereinschaltung
Anzeige blinkt ... Farbe Bedeutung
leuchtet
dauerhaft grün Normalbetrieb
I ... I ... I gelb serieller Fehler
L
N
PE
II ... II ... II gelb Dimmerfehler
III ... III ... III gelb paralleler Fehler
L
N
PE
IIII ... IIII ... IIII gelb Überspannung > 270 V
IIIII ... IIIII ... IIIII gelb Temperatur > 115 °C
IIIIII ... IIIIII ... IIIIII
dauerhaft
gelb
gelb/rot
interner Fehler >
-
teil des Lieferumfangs.
Wiederholtes Anzeigen des Fehlercodes der AFD-Unit
Nach Auslösung durch die AFD-Unit kann der Blinkcode wiederholt angezeigt
werden. Hierzu ist der Schalter auszuschalten (Knebel nach unten) und bei gedrück-
ter Testtaste wiedereinzuschalten.
Dimmerfehler
Sollte eine Auslösung durch einen Verbraucher verursacht werden, der betriebs-
gemäß einen Phasenan- oder abschnit t nutzt, z. B. einen Dimmer, wird als Fehler-
ursache ein „Dimmerfehler“ angezeigt. Dies vereinfacht eine Fehlersuche in der
Anlage. DAFDD und Dimmer sind in diesem Fall nicht für den gesamten Dimmerbe-
reich kompatibel. Dies ist kein kritischer Fehler, ggf. ist ein Austausch des Dimmers
empfehlenswert.
Wartung und Reparatur
Neben dem regelmäßigen Betätigen der Prüftaste (siehe „Funktionskontrolle“) ist
keine Wartung des Gerätes notwendig. Der DAFDD 1 enthält keine Komponenten,
die repariert oder getauscht werden können. Ein defektes Gerät muss umgehend
ersetzt werden.
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den Endverbrau-
cher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich nicht auf
Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder bestim-
mungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Materialfehlern, die
innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk kostenlos
Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät un-
Technische Daten
DAFDD 1
Fehlerstromtyp AC A A KV F
kurzzeitverzögert nein nein ja ja
Polzahl
Neutralleiterposition Variabel links oder rechts
Auslösecharakteristik (MCB) B, C
Bemessungsstrom (AC)
Bemessungsspannung (AC)
Bemessungsfrequenz
Bemessungskurzschlussstrom
max. Bemessungsschaltvermögen
Stoßstromfestigkeit
Bemessungsisolationsspannung
min. Arbeitsspannungs bereich
der Prüfeinrichtung
max. Arbeitsspannungs bereich
der Prüfeinrichtung
Bemessungsstoß spannungsfestigkeit
Überspannungskategorie III
Kurzschlussvorsicherung SCPD
Vorsicherung Typ gG
Berührschutz vorhanden ja
Berührschutz
Klemmbereich
mechanische Lebensdauer
elektrische Lebensdauer
Lagertemperatur
Umgebungstemperatur
Klimabeständigkeit
Gehäuseart Verteilereinbaugehäuse
Montageart Tragschiene
Gehäusematerial Thermoplast
Schutzart
Einbautiefe
Breite in Teilungseinheiten
Bauvorschriften/Normen
VDE
Energiebegrenzungsklasse
Auau Typenschlüssel
Beispiel: DAFDD 1 B10/0,03/2/A K V
Maßzeichnung
80
54 44
60
45
5
70
Zusätzliche Informationen
Begrie
RCBO Residual current operated Circuit-Breaker with Overcurrent
protection, Leitungsschutzschalter mit Fehlerstromauslöser
AFDD Arc Fault Detection Device,
Fehlerlichtbogen-Erkennung mit Abschaltung
AFD-Unit Arc Fault Detection-Unit, Fehlerlichtbogen-Schutzeinrichtung
Funktion
Der RCBO-Teil des DAFDD 1 beinhaltet einen Fehlerstromschutzschalter mit
Leitungsschutz zum Schutz von Personen, Nutztieren und Sachwerten bei Erdfehler-
strömen nach VDE 0100 Teil 410 sowie für den Schutz von Anlagen bei Kurzschluss
und Überlastung gemäß den Forderungen der VDE 0100 Teil 430. Die Überstrom-
auslösung erfolgt bei Strömen im Überlastbereich durch einen träge ansprechenden,
elektromagnetischen Schnellauslöser. Der DAFDD 1 ist als zweipoliges Gerät aus-
geführt. Während die RCBO-Funktionen spannungsunabhängig sind, benötigt die
AFD-Unit zur Erfassung von Fehlerlichtbögen eine Spannungsversorgung. Die Spei-
sung erfolgt intern über den zu überwachenden Verbraucherstromkreis, eine separa-
Hochfrequenzbereich statt, die Auswertung übernimmt ein Mikrocontroller.
Geräte-Varianz
RCBO - Fehlerstromschutz
Typ AC
Schalter mit der Fehlerstromcharakteristik AC erfassen nur Wechselfehlerströme.
Sie können keine pulsierenden Gleichfehlerströme erkennen und sind in Deutschland
daher als Fehlerstromschutzeinrichtung nicht zugelassen. Sie stellen reine Export-
modelle dar.
Typ A
Schalter mit der Fehlerstromcharakteristik A ermöglichen die Erkennung sinus-
förmiger Wechsel- und pulsierender Gleichfehlerströme.
Typ A KV
Schalter mit der Fehlerstromcharakteristik A ermöglichen die Erkennung sinus-
förmiger Wechsel- und pulsierender Gleichfehlerströme. In der Ausführung KV
reagieren sie aufgrund einer Ansprechverzögerung von 10 ms nur auf Fehler ströme
mit einer Dauer von mehr als einer halben Periode der Netzfrequenz. Sie sind ge-
-
wenn Schalt- oder Blitzüberspannungen in der Anlage kapazitive Stoßfehlerströme
oder Isolationsüberschläge mit einem Folgestrom bis zum Nulldurchgang der Netz-
spannung verursachen. Die in den nationalen und internationalen Bauvorschriften
geforderten Auslösezeiten für unverzögerte RCBO werden auch von den Geräten
der Ausführung KV eingehalten. Sie können daher grundsätzlich anstelle eines
Standard schalters eingesetzt werden.
Typ F
Fehlerstromschutzschalter des Typs F erfüllen alle Anforderungen an Schalter des
Typs A. Zusätzlich erfassen sie Fehlerströme mit Mischfrequenzen abweichend von
50 Hz, die beispielsweise durch die Verwendung einphasig betriebener Frequenz-
umrichter entstehen können. Mit der integrierten Ansprechverzögerung von 10 ms
reagieren sie nur auf Fehlerströme mit einer Dauer von mehr als einer halben Periode
der Netzfrequenz. So gewährleisten sie eine erhöhte Anlagenverfügbarkeit, wie die
Schalter des Typs A KV. Die in den nationalen und internationalen Bauvorschriften
geforderten Auslösezeiten für unverzögerte RCBO werden eingehalten. Sie können
daher grundsätzlich anstelle eines Standardschalters eingesetzt werden.
RCBO - Leitungsschutz
B-Charakteristik
Leitungsschutz der B-Charakteristik stellt den Standardschutz für Licht- und Steck-
Bemessungsstromes liegt, sollten sie nicht zur Absicherung in Lastkreisen mit hohen
Einschaltströmen eingesetzt werden.
C-Charakteristik
Leitungsschutzschalter der C-Charakteristik eignen sich in erster Linie für Leistungs-
stromkreise mit hohen Einschalt- bzw. Spitzenströmen, da ihre Kurzschlussauslö-
sung beim fünf- bis zehnfachen Wert des Bemessungsstromes liegt.
||
DE EN
Functional inspections
Testing the residual current circuit-breaker
A functional inspection of the residual current circuit-breaker itself is possible with
connected mains voltage by pressing the test button T. As in commercial use (DGUV
regulation 3), it should be carried out at least every six months in the case of station-
ary systems and should be repeated every working day in the case of non-stationary
systems. The test button is pressed to conduct internal testing on the residual cur-
rent device. Pressing this button regularly may extend the reliability of the device
in the long term, as it means that the mechanical components are moved and the
electronic components are tested. Pressing the test button and switching the device
back on following a successful test can be done by an ordinary person and does not
require expert electrotechnical knowledge.
The switch is defective if it does not trip when the test button is pressed,
or if there is a delay before this happens. In the event of a fault, adequate
protection may no longer be guaranteed!
AFD unit testing
The AFD unit constantly tests the incoming high-frequency signals and the results
from the controller for plausibility. If anything is conspicuous during this self-testing,
the switch will trip. The internal fault will be displayed as a blink code via the LED
after the device is switched back, then switches from red to yellow permanently.
This restart feature makes 24-hour operation possible, until the switch trips again.
-
ers that the AFD unit stopped working.
Arc fault monitoring is not guaranteed during 24-hour operation! All RCBO
functions will be available, independently of the AFD unit.
DAFDD 1 displays
Tripping due to RCBO
Residual current
The rectangular display located centrally
below the toggle switches from white to
blue.
White: OK (with supply connection and
disconnection)
Blue: triggered by residual current
Line protection
Position indicating devices are required
to identify trips caused by line protec-
tion. The triangle displays below the
toggle switch between green and red, as
described below. The display for residual
current remains white.
Red: device switched on
Tripping due to AFD unit
The rectangular display located centrally
below the toggle switches from white to
blue. The LED displays a (yellow) blink
code after the device is switched back on.
The unit repeats this three times, then
switches permanently to green (normal
operation) or switches yellow-red (the
AFD unit has stopped working during
24h operation). Refer to the table ‘Expla-
nation of AFD unit error codes’ for more
about the error that is displayed here.
AFD UnitRCBO
AFD UnitRCBO
AFD UnitRCBO

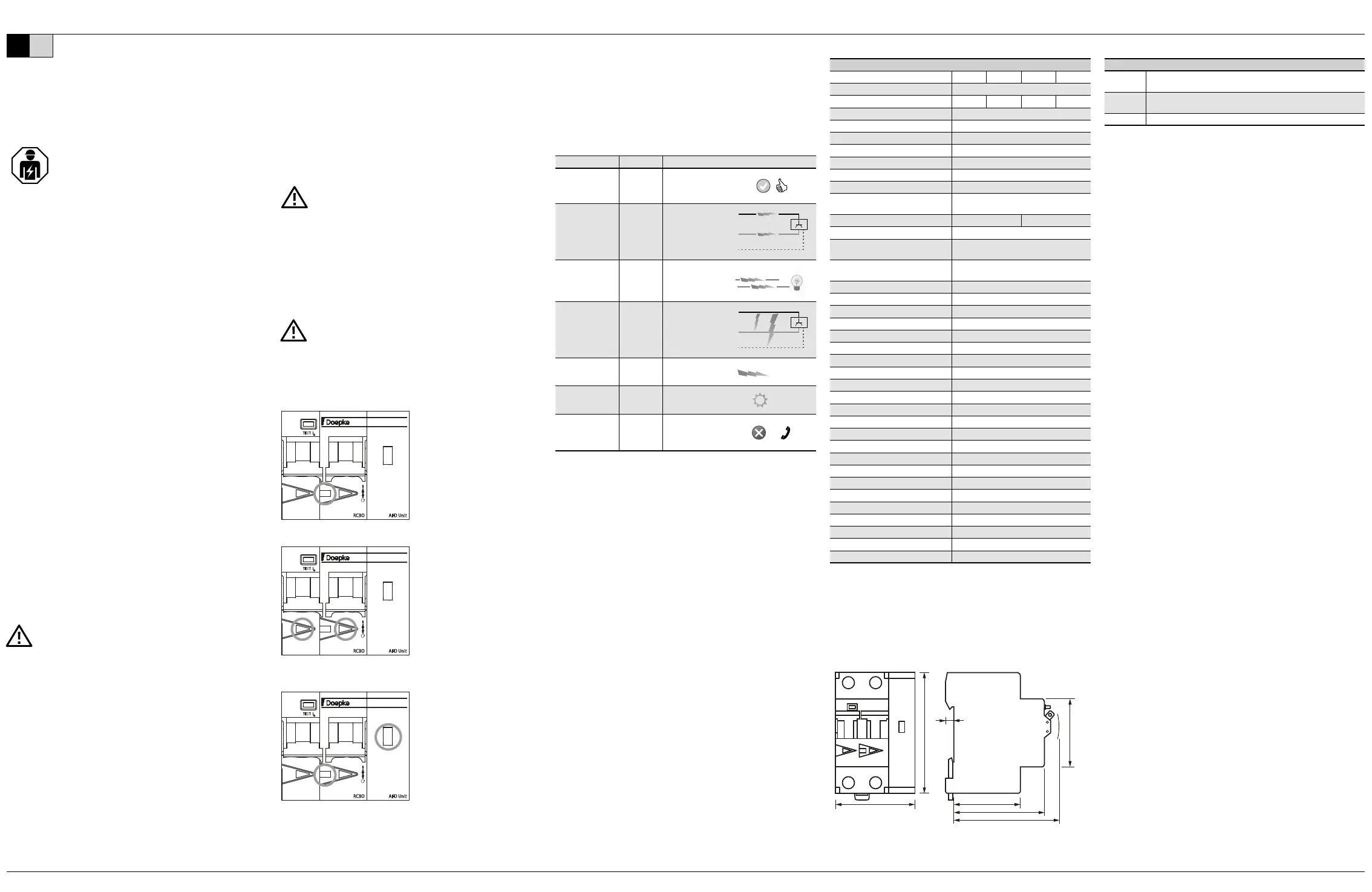

Installation and operating instructions
for residual current operated circuit-breakers
with integral over-current release and arc fault
protection equipment (series DAFDD 1)
electrical specialists. The installation of devices of this type is not
appropriate for electrical laypersons due to the considerable poten-
tial dangers. The installation and operating instructions must be
kept so that they can be referred to at a later stage. The operator of
the electrical installation must be informed about the use and func-
tion of this protective device.
Intended use
DAFDD 1 series switching devices are residual current operated circuit-breakers with
integral over-current release (RCBO, also known as a FI/LS combination) and arc fault
DAFDD1 meet requirements both for fault current and overcurrent protection and
aside, the DAFDD1 also monitors internal voltage to protect connected consumers
270 V AC.
Application
The DAFDD 1 are designed solely for use in single-phase alternating current systems
with a rated voltage of 230 V and a rated frequency of 50 Hz. They are not intended
for use in DC networks.
Application instructions and warnings
Devices with visible damage must not be installed or used.
Without any additional protective housing, protective switching devices should
only be stored and operated in a dry, low-dust environment. An aggressive
atmosphere must also be avoided.
Protection against direct contact according to protection class 2 must be ensured
with the assistance of the associated distribution board or device covers.
The user must be made aware of repeat testing using the test button T.
Trips due to leakage currents caused by surge voltage cannot be completely ruled
out. In cases where an interruption of the power supply may lead to potential
dangers for humans and animals or serious damage to property, residual current
protection with increased surge current strength and upstream surge arresters
-
tored by means of an auxiliary contact on the residual current and an appropriate
signalling device.
When working on electrical installations, this fuse must always be activated and
the safety rules must be observed. Should there unexpectedly be any contact
with live parts, a doctor must be called immediately.
Mounting and connection
Assembly
DAFDD 1 devices are designed as modular DIN rail components for inte-
gration in distribution boards or unit housings for installation on mounting
rail TS 35. The guide phase and neutral conductor must be connected from
device). The neutral conductor can be connected on the lef t or the right. The installa-
tion has two-terminal monitoring.
Insulation test and commissioning
The consumer system’s insulation is tested according to national guidelines. This
must only be carried out when the device is disconnected on the output side (“top” ).
Conducting the test when the device is connected may result in incorrect values be-
ing measured or in the AFD unit being damaged. Testing of all safety measures during
commissioning must be carried out according to the information in the valid national
installation regulations.
Switching on the device
During normal operation (all AFD unit functions available), the LED will light up
green without interruption. If the LED displays a (yellow) blink code after the device
is switched on, please refer to table ‘Explanation of AFD unit error codes’.
Switching back on after tripping
The triangle operation indicators beneath the toggles indicate the status of the
main switching contacts. If the sequential circuit is open (e.g. after tripping or
The residual current display will be blue after the switch has tripped as a result of the
toggle will be in the lower toggle position, ‘o’. The toggle must be moved up to posi-
tion ‘l’ in order to switch back on. If the toggle does not remain switched on indepen-
dently, the switch/installation will need to be tested by an electrically skilled person.
Explanation of the AFD unit error codes after device is switched on
Display blinks... Colour Meaning
continuously
glowing green normal operation
I ... I ... I yellow serial error
L
N
PE
II ... II ... II yellow dimmer error
III ... III ... III yellow parallel error
L
N
PE
IIII ... IIII ... IIII yellow over-voltage > 270 V
IIIII ... IIIII ... IIIII yellow temperature > 115 °C
IIIIII ... IIIIII ... IIIIII
continuously
yellow
yellow/red internal error >
A sticker containing explanations of the codes (e.g. for the distribution box) is
included in the scope of delivery.
Error code displayed repeatedly on the AFD unit
The blink code may be displayed repeatedly after tripping caused by the AFD unit.
pressing the test button.
Dimmer error
If tripping is caused by a consumer that is using a leading and trailing edge during op-
eration (e.g. a dimmer), ‘dimmer fault’ will be displayed as the cause of the fault. This
will make troubleshooting easier in the system. In this case, the DAFDD and dimmer
are not compatible with all of the dimmer area. This is not a critical error; it may be
necessary to replace the dimmer however.
Preventive maintenance and repair
No preventive maintenance of the device is required on top of regularly pressing the
test button (see ‘Functional inspections’). The DAFDD 1 does not contain any com-
ponents which can be repaired or replaced. Defective devices must be replaced im-
mediately.
Warranty
All professionally installed, unaltered devices are covered by warranty for the dura-
tion of the statutory warranty period from the day of purchase by the end user. The
warranty is not applicable to damage incurred during transport or caused by short-
circuit, overloading or improper use. In the event of defects in workmanship or mate-
rial being discovered within the warranty period, the company will provide repair or
replacement free of charge. The warranty will be rendered null and void if the device
is opened without authorisation.
Technical data
DAFDD 1
Type of residual current A A KV FAC
Short-time delayed no no yes yes
Number of poles
Neutral-pole position variable; lef t or right
Tripping characteristic (MCB) B, C
Rated current (AC)
Rated voltage (AC)
Rated frequency
Rated short-circuit current
Max. rated switching capacity
Surge current strength
Rated insulation voltage
Min. operating voltage range
of test circuit
Max. operating voltage range
of test circuit
Rated impulse withstand voltage
Overvoltage category III
Short-circuit back-up fuse (SCPD)
Back-up fuse type gG
Protective cover available yes
Protective cover
Clamping area
Mechanical endurance
Electrical endurance
Storage temperature
Ambient temperature
Resistance to climatic changes
Housing type distribution board housing
Mounting type mounting rail
Housing material thermoplastic
Protection class
Installation depth
Module widths
Design regulations/standards
VDE
Power limitation category
Pollution degree in accordance with
Explanation of type codes
Example: DAFDD 1 B10/0.03/2/A KV
Dimensions
80
54 44
60
45
5
70
Additional information
Terms
RCBO Residual current operated Circuit-Breaker with Overcurrent
protection
AFDD Arc Fault Detection Device
AFD unit Arc Fault Detection-Unit
Function
The RCBO part of the DAFDD 1 contains a residual current circuit-breaker with
line protection for protecting persons, farm animals and material items in the event
of earth leakage currents as per VDE 010 0 Par t 410 and for protecting systems in the
event of a short-circuit and overload as per the requirements of VDE 0100 Part 430.
Overload tripping occurs at currents in the overload range through a short-time
delayed, heat-sensitive bimetal trip and at short-circuit currents through an electro-
magnetic instantaneous trip. The DAFDD 1 is a two-terminal device. Whereas the
RCBO functions are not voltage-dependent, the AFD unit requires a power supply
to detect arc faults. This power is supplied internally via the monitored load circuit;
as such, a separate power supply is not necessary. Arc faults are detected in the high
frequency range; a microcontroller provides evaluation.
Device form factor
RCBO residual current circuit-breaker
Type AC
Circuit-breakers with residual current characteristic AC only detect AC residual
currents. They cannot detect pulsating DC residual currents so are not permitted for
use as residual current operated protective devices in Germany. They are therefore
only available as export models.
Type A
Switches with residual current characteristic A allow the detection of sinusoidal AC
currents and pulsating DC residual currents.
Type A KV
Switches with residual current characteristic A allow the detection of sinusoidal AC
currents and pulsating DC residual currents. Because they have a response delay of
10 ms, KV design devices only respond to residual currents that last longer than a
half-period of the power frequency. In contrast to instantaneous breakers, they
problem-free operation, even when lightning or switching overvoltage in the system
-
ary current up to the zero point of the mains voltage. The tripping times set out in
national and international design regulations for instantaneous RCBOs are also ob-
served by the KV design devices. Therefore, in principle, these may be used instead
of a standard breaker.
Type F
Type F residual current circuit-breakers meet all requirements for type A circuit-
breakers. They also detect residual currents with mixed frequencies deviating from
50 Hz which can occur, for example, when single-phase frequency converters are
used. With an integrated response delay of 10 ms, they only respond to residual
currents that last longer than a half-period of the power frequency. As such, they
guarantee increased system availability, like switch type A KV. The tripping times
set out in national and international design regulations for instantaneous RCBOs are
observed. Therefore, in principle, these may be used instead of a standard breaker.
RCBO – line protection
B characteristic
Line protection with characteristic B ensures standard protection for lighting and
should not be used to fuse-protect load circuits with high inrush currents.
C characteristic
Miniature circuit-breakers with characteristic C are primarily suitable for power
times the rated current.
||
DE EN
Specyfikacje produktu
| Marka: | Doepke |
| Kategoria: | przełącznik |
| Model: | DAFDD 1 |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Doepke DAFDD 1, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje przełącznik Doepke
4 Października 2024
4 Października 2024
4 Października 2024
Instrukcje przełącznik
- przełącznik Yamaha
- przełącznik Tenda
- przełącznik TP-Link
- przełącznik Philips
- przełącznik SilverCrest
- przełącznik Hikvision
- przełącznik IPGARD
- przełącznik Toolcraft
- przełącznik StarTech.com
- przełącznik Theben
- przełącznik Crestron
- przełącznik Behringer
- przełącznik Nedis
- przełącznik Nexa
- przełącznik Boss
- przełącznik TRENDnet
- przełącznik Tesla
- przełącznik D-Link
- przełącznik ATen
- przełącznik Metra
- przełącznik APC
- przełącznik Eberle
- przełącznik HP
- przełącznik Honeywell
- przełącznik Manhattan
- przełącznik Tripp Lite
- przełącznik Mikrotik
- przełącznik Mercury
- przełącznik ORNO
- przełącznik Alpine
- przełącznik Chamberlain
- przełącznik Paladin
- przełącznik Lindy
- przełącznik ZyXEL
- przełącznik LogiLink
- przełącznik Linksys
- przełącznik Digitus
- przełącznik Vimar
- przełącznik Dahua Technology
- przełącznik Schneider
- przełącznik Renkforce
- przełącznik BaseTech
- przełącznik Perel
- przełącznik Trotec
- przełącznik Adder
- przełącznik Ansmann
- przełącznik Netgear
- przełącznik Velleman
- przełącznik Homematic IP
- przełącznik DataVideo
- przełącznik Totolink
- przełącznik Intertechno
- przełącznik Black Box
- przełącznik Victron Energy
- przełącznik Delta Dore
- przełącznik Pyle
- przełącznik Lancom
- przełącznik Adviti
- przełącznik Iogear
- przełącznik Intellinet
- przełącznik Setti+
- przełącznik Shelly
- przełącznik Edimax
- przełącznik EnGenius
- przełącznik SPC
- przełącznik Planet
- przełącznik Blustream
- przełącznik LevelOne
- przełącznik Vivolink
- przełącznik Suevia
- przełącznik Abus
- przełącznik Omnitronic
- przełącznik Elro
- przełącznik Hama
- przełącznik Marmitek
- przełącznik Ubiquiti Networks
- przełącznik Smart-AVI
- przełącznik Goobay
- przełącznik Kaiser
- przełącznik Equip
- przełącznik Kemo
- przełącznik Juniper
- przełącznik Cudy
- przełącznik QNAP
- przełącznik Micro Connect
- przełącznik Hager
- przełącznik Elation
- przełącznik Rex
- przełącznik Emerson
- przełącznik Ernitec
- przełącznik Vemer
- przełącznik CyberPower
- przełącznik Electro Harmonix
- przełącznik Atlona
- przełącznik Fibaro
- przełącznik Gefen
- przełącznik SEADA
- przełącznik Vivanco
- przełącznik Grandstream
- przełącznik Powerfix
- przełącznik Alecto
- przełącznik Kathrein
- przełącznik JUNG
- przełącznik Monacor
- przełącznik H-Tronic
- przełącznik EVE
- przełącznik Sygonix
- przełącznik Kopp
- przełącznik Belkin
- przełącznik Generac
- przełącznik Kramer
- przełącznik KanexPro
- przełącznik BZBGear
- przełącznik RGBlink
- przełącznik Raritan
- przełącznik AMX
- przełącznik Profile
- przełącznik Intermatic
- przełącznik Flamingo
- przełącznik Brennenstuhl
- przełącznik KlikaanKlikuit
- przełącznik Ei Electronics
- przełącznik Sylvania
- przełącznik Tork
- przełącznik Techly
- przełącznik Matrox
- przełącznik Steren
- przełącznik AV:link
- przełącznik Audiovox
- przełącznik Merten
- przełącznik Chacon
- przełącznik Konig
- przełącznik UPM
- przełącznik Finder
- przełącznik Grasslin
- przełącznik Gira
- przełącznik WHALE
- przełącznik PAC
- przełącznik Wentronic
- przełącznik Wago
- przełącznik Lanberg
- przełącznik Monoprice
- przełącznik Nous
- przełącznik Tiptel
- przełącznik OSD Audio
- przełącznik Berker
- przełącznik Provision ISR
- przełącznik CSL
- przełącznik PCE
- przełącznik SIIG
- przełącznik Advantech
- przełącznik Extron
- przełącznik Avocent
- przełącznik Heitronic
- przełącznik Ebode
- przełącznik Robbe
- przełącznik B-tech
- przełącznik GAO
- przełącznik Legrand
- przełącznik Kraus & Naimer
- przełącznik Ecler
- przełącznik Inverto
- przełącznik Triax
- przełącznik Rule
- przełącznik CYP
- przełącznik Phoenix Contact
- przełącznik Seuthe
- przełącznik Maclean Energy
- przełącznik SmartAVI
- przełącznik SEC24
- przełącznik Cooking Performance Group
- przełącznik Flic
- przełącznik IB Connect
- przełącznik Liberty
- przełącznik SunBriteTV
- przełącznik Hamlet
- przełącznik Noark
- przełącznik Cambium Networks
- przełącznik 2USB
- przełącznik Roline
- przełącznik KVM-TEC
- przełącznik STI
- przełącznik Epiphan
- przełącznik Mach Power
- przełącznik Axing
- przełącznik ConnectPro
- przełącznik Atlantis Land
- przełącznik GEV
- przełącznik Pizzato Elettrica
- przełącznik Baco
- przełącznik Comet
- przełącznik PureLink
Najnowsze instrukcje dla przełącznik
15 Października 2024
14 Października 2024
11 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
