VE810 HDMI Extender with IR Control User Guide

Guide de l'utilisateur du prolongateur HDMI avec télécommande infrarouge

HDMI-Verlängerung mit Infrarot-Fernbedienung Benutzerhandbuch

Alargador de HDMI con mando a distancia por infrarrojos Manual del usuario

Requirements

Source Device

• HDMI Type A output connector(s)

Display Device

• A display device or receiver with an HDMI Type A input connector

Cables

• Use Standard HDMI cables to connect the HDMI source and display

device to the VE810L and the VE810R

• Use Cat 5e cable to connect the VE810L to the VE810R

Note: Cables are not included in this package. We strongly recommend that

you purchase high-quality cables of appropriate length since this will

affect the quality of the audio and video display. Contact your dealer to

purchase the correct cable sets.

Maximum cable distances are as follows:

40 m at 1080p

60 m at 1080i

@ 24-bit color depth

Voraussetzungen

Signalquelle

• HDMI Typ A-Ausgang bzw. -Ausgänge

Anzeigegerät

• Anzeigegerät oder Receiver mit HDMI Typ A -Eingang

Kabel

• Verbinden Sie die HDMI-Signalquelle und das Anzeigegerät mit dem

VE810L und dem VE810R. Verwenden Sie dazu zwei Standard-HDMI-

Kabel.

• Verbinden Sie den VE810L mit dem VE810R. Verwenden Sie dazu Kat.

5e-Kabel.

Hinweis: Die Kabel sind nicht im Lieferumfang enthalten. Wir empfehlen

Ihnen, nur hochwertige Kabel geeigneter Länge zu kaufen, da

diese Auswirkungen auf die Ton- und Bildqualität haben. Wenden

Sie sich dazu an Ihren Fachhändler.

Die maximalen Kabellängen sind Folgende:

40 m für 1080p

60 m für 1080i

bei 24 Bit Farbtiefe

Requisitos

Dispositivo fuente

• Conector(es) de salida HDMI de tipo A

Dispositivo de visualización

• Un dispositivo de visualización o un receptor con entrada HDMI de tipo A

Cables

• Conecte la fuente HDMI y el dispositivo de visualización a las unidades

local VE810L y remota VE810R mediante cables HDMI estándar.

• Utilice cables de Cat. 5e para conectar la unidad local VE810L a la unidad

remota VE810R.

Nota: los cables no están incluidos en el paquete. Le recomendamos que

compre cables de alta calidad y de una longitud adecuada, dado que

el cable tiene una inﬂ uencia signiﬁ cativa sobre la calidad de imagen.

Póngase en contacto con su distribuidor para adquirir los juegos de

cables apropiados.

Las longitudes máximas de los cables son las siguientes:

40 m para 1080p

60 m para 1080i

con una profundidad cromática de 24 bits

Conﬁ guration minimale

Périphérique source

• Connecteur(s) de sortie HDMI de type A

Périphérique d’afﬁ chage

• Un périphérique d’afﬁ chage ou un récepteur avec entrée HDMI de type A

Câbles

• Utilisez des câbles HDMI standard pour connecter la source HDMI et le

périphérique d’afﬁ chage aux unités locale VE810L et distante VE810R.

• Utilisez des câbles de catégorie 5e pour connecter l’unité locale VE810L à

l’unité distante VE810R.

Remarque : les câbles ne sont pas fournis avec le produit. Il est vivement

conseillé d’acheter des câbles de haute qualité d’une longueur

appropriée aﬁ n d’éviter que la qualité audio et vidéo n’en soit

affectée. Contactez votre distributeur pour vous procurer les

jeux de câbles corrects.

La longueur maximale des câbles est la suivante :

40 m à 1080p

60 m à 1080i

à une profondeur de couleur de 24 bits

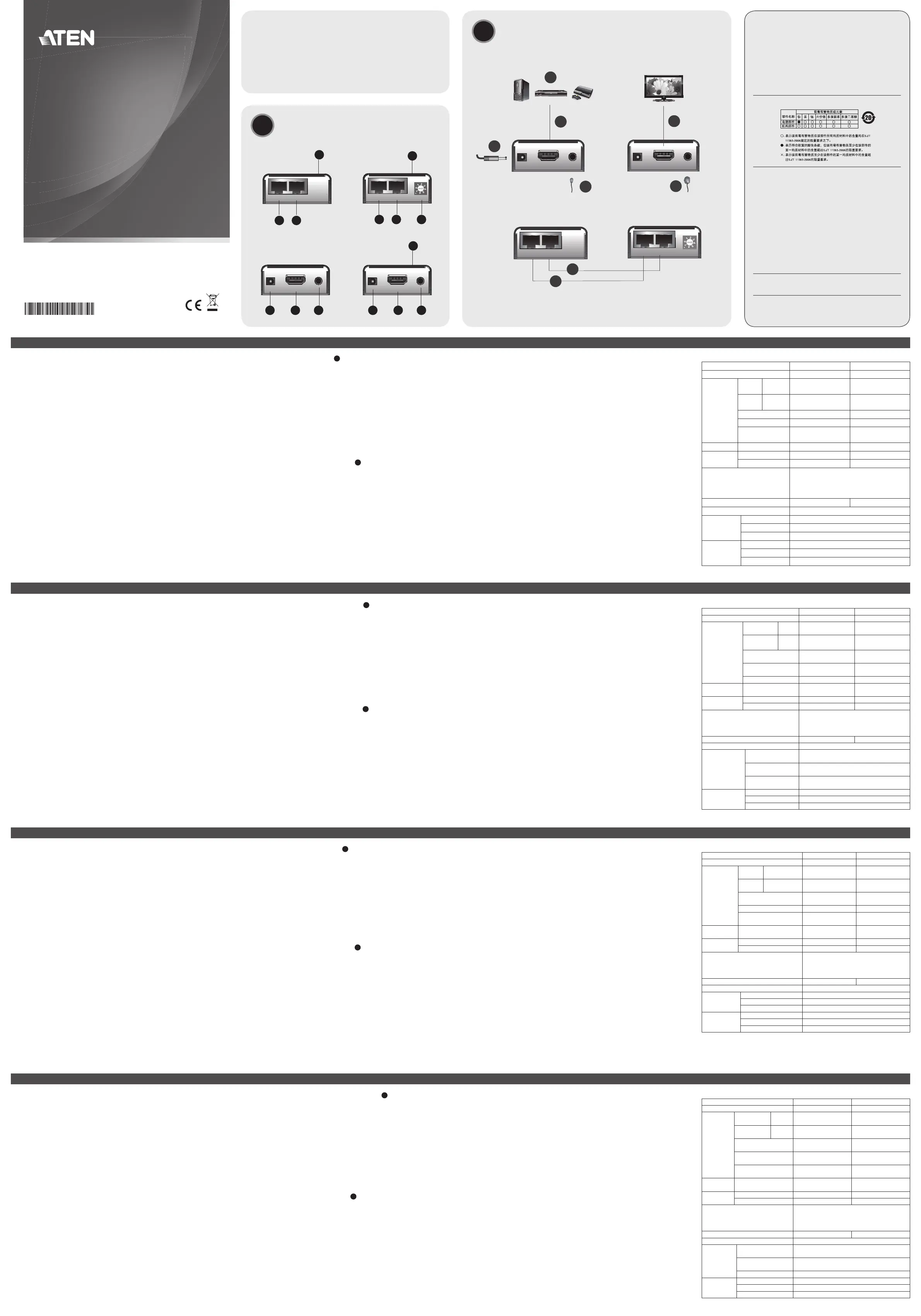

Hardware Review

A. VE810L / VE810R Left Side View

1. Power LED (top cover)

2. TMDS Port

3. DDC Port

4. EQ Switch (VE810R only)

B. VE810L / VE810R Right Side View

1. On Line LED (top cover, VE810R only)

2. Power Jack

3. HDMI In Port (VE810L) / HDMI Out Port (VE810R)

4. IR port

Hardware Installation

• Before beginning the installation procedure, ensure that all equipment to

be connected is powered off.

• To prevent damage to your installation, make sure that all devices are

properly grounded.

1. Connect one end of the standard HDMI cable to the HDMI Out port on

the source device (e.g. computer or DVD player).

2. Connect the other end of the standard HDMI cable to the HDMI In port

on the VE810L.

3. Use one Cat 5e cable to connect the TMDS port on the VE810L to the

TMDS port on the VE810R.

4. Use a second Cat 5e cable to connect the DDC port on the VE810L to

the DDC port on the VE810R.

5. Plug the monitor’s standard HDMI cable into the HDMI Out port on the

VE810R.

Hardwareübersicht

A. VE810L / VE810R – Linke Seite

1. LED-Betriebsanzeige (obere Abdeckung)

2. TMDS-Port

3. DDC-Port

4. EQ-Schalter (nur beim VE810R)

B. VE810L / VE810R – Rechte Seite

1. Online-LED-Anzeige (obere Abdeckung, nur beim VE810R)

2. Stromeingangsbuchse

3. HDMI-Eingang (VE810L) / HDMI-Ausgang (VE810R)

4. Infrarot-Port

Hardware installieren

• Schalten Sie vor der Installation alle anzuschließenden Geräte aus.

• Um eine Beschädigung Ihrer Geräte zu vermeiden, müssen alle Geräte

ordnungsgemäß geerdet sein.

1. Verbinden Sie das eine Ende des Standard-HDMI-Kabels mit dem HDMI-

Ausgang der Signalquelle (z.B. Computer oder DVD-Player).

2. Verbinden Sie das andere Ende des Standard-HDMI-Kabels mit dem

HDMI-Eingang am VE810L.

3. Verbinden Sie den TMDS-Port des VE810L mit dem TMDS-Port des

VE810R. Verwenden Sie dazu ein Kat. 5e-Kabel.

4. Verbinden Sie den DDC-Port des VE810L mit dem DDC-Port des

VE810R. Verwenden Sie dazu ein zweites Kat. 5e-Kabel.

5. Verbinden Sie das Standard-HDMI-Kabel des Bildschirms mit dem HDMI-

Ausgang des VE810R.

6. Verbinden Sie das mitgelieferte Netzteil mit dem VE810L und einer

Steckdose**.

Presentación del hardware

A. VE810L / VE810R – Lateral izquierdo

1. Indicador de alimentación (tapa superior)

2. Puerto TMDS

3. Puerto DDC

4. Conmutador EQ (VE810R únicamente)

B. VE810L / VE810R – Lateral derecho

1. Indicador LED En línea (tapa superior, VE810R únicamente)

2. Entrada de alimentación

3. Puerto de entrada HDMI (VE810L) / Puerto de salida HDMI (VE810R)

4. Puerto de infrarrojos

Instalar el hardware

• Antes de iniciar el proceso de instalación, asegúrese de que todos los

equipos que vaya a conectar estén apagados.

• Para evitar daños en los dispositivos, verifique que todos ellos estén

conectados a tierra correctamente.

1. Conecte un extremo del cable HDMI estándar al puerto de salida HDMI

del dispositivo fuente (p. ej. computadora o reproductor de DVD).

2. Conecte el otro extremo del cable HDMI estándar al puerto de entrada

HDMI de la unidad local VE810L.

3. Utilice un cable de Cat. 5e para conectar el puerto TMDS de la unidad

local VE810L al puerto TMDS de la unidad remota VE810R.

4. Utilice un segundo cable de Cat. 5e para conectar el puerto DDC de la

unidad local VE810L al puerto DDC de la unidad remota VE810R.

Description du matériel

A. VE810L / VE810R - Vue latérale gauche

1. Voyant d'alimentation (cache supérieur)

2. Port TMDS

3. Port DDC

4. Bouton EQ (VE810R uniquement)

B. VE810L / VE810R - Vue latérale droite

1. Voyant En ligne (cache supérieur, VE810R uniquement)

2. Prise d’alimentation

3. Port d'entrée HDMI (VE810L) / Port de sortie HDMI (VE810R)

4. Port infrarouge

Installation du matériel

• Avant de démarrer la procédure d’installation, assurez-vous que tous les

périphériques à connecter sont éteints.

• Afin d’éviter d’endommager votre installation, vérifiez que tous les

périphériques sont correctement reliés à la terre.

1. Reliez l’une des extrémités du câble HDMI standard au port de sortie

HDMI du périphérique source (ordinateur ou lecteur DVD, par exemple).

2. Reliez l’autre extrémité du câble HDMI standard au port d’entrée HDMI

de l’unité locale VE810L.

3. Utilisez un câble de catégorie 5e pour connecter le port TMDS de l’unité

locale VE810L au port TMDS de l’unité distante VE810R.

4. Utilisez un second câble de catégorie 5e pour connecter le port DDC de

l’unité locale VE810L au port DDC de l’unité distante VE810R.

5. Branchez le câble HDMI standard du moniteur sur le port de sortie HDMI

de l’unité distante VE810R.

6. Using the power adapter supplied with this package, connect the VE810L

to an AC power outlet**.

7. Connect the IR Transmitter or IR Receiver to the VE810L IR port*.

8. Connect the IR Receiver or IR Transmitter to the VE810R IR port*.

9. Turn on the source and display devices.

*Note: The IR Transmitter and IR Receiver can be plugged either into the

VE810L or the VE810R unit depending on the device you want to

control remotely.

**Note: The VE810R unit will get power from the VE810L unit. If the elec-

trical outlet doesn’t provide sufﬁ cient power to supply both units

power, please purchase an additional power adapter from your local

dealer.

Picture Adjustment

Use the EQ switch to adjust the equalization strength to improve a ﬂ ickering

or blinking image. 7 = strongest EQ; 0 = weakest EQ

7. Verbinden Sie den Infrarot-Sender bzw. Infrarot-Empfänger mit dem

Infrarot-Port am VE810L *.

8. Verbinden Sie den Infrarot-Empfänger bzw. Infrarot-Sender mit dem

Infrarot-Port am VE810R *.

9. Schalten Sie die Signalquelle und das Anzeigegerät ein.

*Hinweis: Sie können den Infrarot-Sender bzw. -Empfänger entweder mit

dem VE810L oder dem VE810R verbinden, je nachdem, welches

der beiden Geräte Sie über die Fernbedienung steuern möchten.

**Hinweis: Der VE810R wird vom VE810L mit Strom versorgt. Falls die

Steckdose nicht ausreichend Leistung für beide Geräte zur

Verfügung stellt, bestellen Sie ein weiteres Netzteil bei Ihrem

Fachhändler.

Bild einstellen

Mit dem EQ-Schalter können Sie die Verstärkung bzw. Dämpfung justieren,

um ein ﬂ immerndes oder ﬂ ackerndes Bild zu kompensieren. 7 = stärkste

Kompensation; 0 = schwächste Kompensation

5. Conecte el cable HDMI estándar del monitor al puerto de salida HDMI del

VE810R.

6. Conecte el VE810L a una toma eléctrica mediante el adaptador de

alimentación incluido**.

7. Conecte el emisor o el receptor para infrarrojos al puerto de infrarrojos

del VE810L*.

8. Conecte el receptor o el emisor para infrarrojos al puerto de infrarrojos

del VE810R*.

9. Encienda los dispositivos de visualización y fuente.

*Nota: Puede conectar el emisor o el receptor para infrarrojos o bien al

VE810L o bien al VE810R, dependiendo del dispositivo que desee

controlar con el mando a distancia.

**Nota: La unidad VE810R obtiene su energía eléctrica de la unidad

VE810L. Si encuentra que la toma eléctrica no ofrece suﬁ ciente

potencia para alimentar a ambas unidades, puede adquirir un

adaptador de alimentación adicional en el establecimiento de su

revendedor habitual.

Ajustar la imagen

Utilice el botón EQ para ajustar el nivel de ecualización con el ﬁ n de mejorar

la calidad de una imagen centelleante o intermitente. 7 = nivel EQ más alto;

0 = nivel EQ más bajo

6. Branchez le VE810L sur une prise de courant à l’aide de l’adaptateur

secteur fourni**.

7. Branchez le transmetteur infrarouge ou le récepteur infrarouge au port

infrarouge de l’unité locale VE810L*.

8. Branchez le récepteur infrarouge ou le transmetteur infrarouge au port

infrarouge de l’unité distante VE810R*.

9. Allumez les périphériques d’afﬁ chage et source.

*Remarque : Le transmetteur infrarouge et le récepteur infrarouge peuvent

être branchés sur l’unité locale VE810L ou sur l’unité

distante VE810R, selon le périphérique que vous souhaitez

commander à distance.

**Remarque : L’unité distante VE810R sera alimentée par l’unité locale

VE810L. Si la prise électrique ne fournit pas sufﬁ samment

de courant pour alimenter les deux unités, veuillez acheter

un adaptateur secteur supplémentaire auprès de votre

revendeur local.

Réglage de l’image

Utilisez le bouton EQ pour régler le niveau d’égalisation aﬁ n d’améliorer la

qualité d’une image tremblante ou vacillante. 7 = niveau EQ le plus élevé ; 0

= niveau EQ le plus faible

Speciﬁ cations

Function VE810L VE810R

Device Connections 1 N/A

Connectors

Display HDMI

Out N/A 1 x HDMI Type A

Female (Black)

Device HDMI In 1 x HDMI Type A

Female (Black) N/A

Power Jack 1 x DC Jack 1 x DC Jack

Unit to Unit 2 x RJ-45 Female 2 x RJ-45 Female

IR 1 x 3.5 mm phone

jack

1 x 3.5 mm phone

jack

Switches EQ Switch N/A 1 x 8-position switch

LEDs Power Green Green

On Line GreenN/A

HDMI Resolution

HDTV resolutions: 480p, 720p, 1080i.

1080p (1920 x 1080); PC resolutions:

VGA, SVGA, XGA, SXGA, UXGA,

WUXGA (1920 x 1200)

Power Consumption DC5V, 1.52 W DC5V, 1.35W

Transmission Distance Up to 60 m at 1920 x 1080i

Environment

Operation Temp. 0˚–50˚C

Storage Temp. -20˚–60˚C

Humidity 0–80% RH, Non-condensing

Physical

Properties

Housing Metal

Weight 154 g

Dimension 9.00 x 5.50 x 2.50 cm

Technische Daten

Funktion VE810L VE810R

Geräteanschlüsse 1 --

Anschlüsse

Anzeige HDMI-

Ausgang -- 1 x HDMI Typ A

Weiblein (schwarz)

Gerät HDMI-Eingang 1 x HDMI Typ A

Weiblein (schwarz) --

Stromeingangs buchse 1 x Stromeingangs-

buchse

1 x Stromeingangs-

buchse

Gerät an Gerät 2 x RJ-45 Weiblein 2 x RJ-45 Weiblein

Infrarot 1 x 3,5-mm-

Klinkenbuchse

1 x 3,5-mm-

Klinkenbuchse

Schalter EQ-Schalter -- 1 x Schalter mit 8

Stufen

LED-

Anzeigen

Betrieb Grün Grün

Online -- Grün

HDMI-Auﬂ ösung

HDTV-Auﬂ ösungen: 480p, 720p, 1080i.

1080p (1920 x 1080); PC-Auﬂ ösungen:

VGA, SVGA, XGA, SXGA, UXGA,

WUXGA (1920 x 1200)

Stromverbrauch 5 V=, 1,52 W 5 V=, 1,35 W

Übertragungsweg bis zu 60 m bei 1920 x 1080i

Umgebung

Betriebstempe ratur 0 – 50°C

Lagertemperatur -20 – 60°C

Feuchtigkeit 0 -80% rel. Luftfeuchte, nicht kondensierend

Physische

Eigenschaften

Gehäuse Metall

Gewicht 154 g

Abmessungen 9,00 x 5,50 x 2,50 cm

Especiﬁ caciones

Función VE810L VE810R

Conectores para dispositivos 1 --

Conectores

Dispositivo de

visualización

Salida

HDMI -- 1 HDMI de tipo A

hembra (negro)

Dispositivo Entrada

HDMI

1 HDMI de tipo A

hembra (negro) --

Entrada de

alimentación 1 toma de c.c. 1 toma de c.c.

Puerto de unidad a

unidad

2 conectores RJ-45

hembra

2 conectores RJ-45

hembra

Infrarrojos 1 x toma de tipo clavija

de 3,5 mm

1 x toma de tipo clavija

de 3,5 mm

Interrupto-

res Conmutador EQ -- 1 conmutador de 8

posiciones

Indicadores

LED

Alimentación Verde Verde

En línea -- Verde

Resolución HDMI de alta deﬁ nición

Resoluciones HDTV: 480p, 720p, 1080i.

1080p (1920 x 1080); resoluciones PC: VGA,

SVGA, XGA, SXGA, UXGA,

WUXGA (1920 x 1200)

Consumo 5 V de c.c., 1,52 W 5 V de c.c., 1,35 W

Distancia de transmisión Hasta 60 m a 1920 x 1080i

Entorno

Temperatura de

funcionamiento 0 a 50 °C

Temperatura de

almacenamiento -20 a 60 °C

Humedad 0 a 80% de HR, sin condensar

Propiedades

físicas

Carcasa Metálica

Peso 154 g

Dimensiones 9,00 x 5,50 x 2,50 cm

Caractéristiques techniques

Fonction VE810L VE810R

Connexions des périphériques N/D1

Connec teurs

Afﬁ chage Sortie

HDMI N/D 1 HDMI de type A

femelle (noir)

Périphé rique Entrée

HDMI

1 HDMI de type A

femelle (noir) N/D

Prise d’alimentation 1 prise d’alimentation

1 prise d’alimentation

Connexion d'unité à

unité

2 connecteurs RJ-45

femelle

2 connecteurs RJ-45

femelle

Infrarouge (IR) 1 prise jack 3,5 mm 1 prise jack 3,5 mm

Interrup teurs Bouton EQ N/D 1 commutateur à

8 positions

Voyants Alimentation Vert Vert

En ligne VertN/D

Résolution HDMI

Résolutions HDTV : 480p, 720p, 1080i.

1080p (1920 x 1080) ; résolutions PC : VGA,

SVGA, XGA, SXGA, UXGA,

WUXGA (1920 x 1200)

Consommation électrique 5 V CC, 1,52 W 5 V CC, 1,35 W

Distance de transmission Jusqu'à 60 m à 1920 x 1080i

Environnement

Température de

fonctionnement 0 à 50°C

Température de

stockage -20 à 60°C

Humidité Humidité relative de 0 à 80 %, sans

condensation

Propriétés

physiques

Boîtier Métallique

Poids 154 g

Dimensions 9,00 x 5,50 x 2,50 cm

Hardware Installation

VE810L Left Side View VE810R Left Side View

VE810L Right Side View VE810R Right Side View

Package Contents

1 VE810L (Local Unit) HDMI Extender

1 VE810R (Remote Unit) HDMI Extender

1 Power Adapter (Local Unit)

1 Mounting Kit

1 IR Transmitter

1 IR Receiver

1 User Instructions

DDC TMDS

23 4

HDMI IN

2 3 4

TMDS EQ

DDC

3 4

HDMI OUT

VE810L Right Side View

HDMI Cable HDMI Cable

VE810R Right Side View

HDMI IN

DDC

TMDS EQ

Cat 5e Cable

DDC TMDS

VE810L Left Side View VE810R Left Side View

HDMI OUT

VE810L Right Side View VE810R Right Side View

HDMI IN

other trademarks are the property of their respective owners.

This product is RoHS compliant.

Part No. PAPE-1285-451G Printing Date: 02/2015

HDMI Extender with IR Control

Quick Start Guide

VE810

ATEN VanCryst™

Important Notice

Considering environmental protection, ATEN does not provide a fully

printed user manual for this product. If the information contained in the

Quick Start Guide is not enough for you to conﬁ gure and operate your

product, please visit our website www.aten.com, and download

the full user manual.

Online Registration

http://eservice.aten.com

Technical Phone Support

International:

886-2-86926959

All information, documentation, firmware, software utilities, and

speciﬁ cations contained in this package are subject to change without

prior notification by the manufacturer. Please visit our website http://

www.aten.com/download/?cid=dds for the most up-to-date versions.

이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이

점을 주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로

합니다.

EMC Information

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE STATEMENT:

This equipment has been tested and found to comply with the limits for a Class A

digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference when the equipment is operated

in a commercial environment. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with the instruction

manual, may cause harmful interference to radio communications. Operation of this

equipment in a residential area is likely to cause harmful interference in which case the

user will be required to correct the interference at his own expense.

FCC Caution: Any changes or modiﬁ cations not expressly approved by the party

responsible for compliance could void the user's authority to operate this equipment.

CE Warning: This is a class A product. In a domestic environment this product may cause

radio interference in which case the user may be required to take adequate measures.

Suggestion: Shielded twisted pair (STP) cables must be used with the unit to ensure

compliance with FCC & CE standards.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:(1) this device mat not cause harmful interference, and(2) this device

must accept any interference received, including interference that may cause undesired

operation.

The following contains information that relates to China:

North America:

1-888-999-ATEN Ext: 4988

United Kingdom:

44-8-4481-58923

www.aten.com

Hardware Review

サポートお問合せ窓口：+81-3-5615-5811

Estensore HDMI con telecomando a infrarossi – Guida per l'utente

IR HDMI コントロール付エクステンダーユーザーガイド

HDMI (IR ) 연장기 컨트롤 포함 사용자 가이드

Hardware Installation

Package Contents

1 VE810L (Local Unit) HDMI

Extender

1 VE810R (Remote Unit)

HDMI Extender

1 Power Adapter (Local Unit)

1 Wall Mount Kit

1 User Instructions

1 IR Receiver

1 IR Transmitter

Hardware Review

The following contains information that relates to China:

Online Registration

International:

http://support.aten.com

North America:

http://www.aten-usa.com/product_registration

Technical Phone Support

International:

886-2-86926959

North America:

1-888-999-ATEN Ext: 4988

United Kingdom:

44-8-4481-58923

VE810L Left Side View VE810R Left Side View

VE810L Right Side View VE810R Right Side View

DDC TMDS

23 4

HDMI IN

2 3 4

TMDS EQ

DDC

3 4

HDMI OUT

VE810L Right Side View

HDMI Cable HDMI Cable

VE810R Right Side View

HDMI IN

DDC

TMDS EQ

Cat 5e Cable

DDC TMDS

VE810L Left Side View VE810R Left Side View

HDMI OUT

VE810L Right Side View VE810R Right Side View

HDMI IN

Requisiti

Dispositivo sorgente

• Connettore/I d’uscita HDMI tipo A

Dispositivo di visualizzazione

• Un dispositivo con display o un ricevitore con un connettore d’entrata

HDMI tipo A

Cavi

• Utilizzare i cavi HDMI standard per collegare la sorgente HDMI e il

dispositivo di visualizzazione al VE810L e al VE810R.

• Utilizzare i cavi Cat 5e per collegare il VE810L al VE810R

No :ta I f . Si u t i cavi non sono inclusi nella con ezione consiglia di acq is are cav

di alta qualità e di lunghezza appropriata, in quanto ciò inﬂ uisce sulla

qualità audio e video. Contattare il proprio rivenditore per acquistare i

cavi più appropriati.

Le distanze massime di cablaggio devono essere le seguenti:

40 m a 1080p

60 m a 1080i

con 24 bit di profondità di colore

システム要件

ソースデバイス

• HDMIタイプA出力可能なデバイス

ディスプレイ

• HDMIタイプA入力コネクターを搭載したディスプレイまたはレシーバ

ー

ケーブル

• HDMIソースデバイスおよびディスプレイにVE810L/VE810Rを接続す

る際には、標準的なHDMIケーブルをお使いください。

• VE810LをVE810Rに接続する際には、カテゴリ5eケーブルをお使いく

ださい。

注意:ケーブルは製品パッケージに同梱されていません。ケーブルの質や長

さはオーディオ・ビデオの出力に影響を与えますので、高品質で長さ

が適切なケーブルの使用を推奨します。本製品に適したケーブルに関

する詳細は、弊社代理店までお問い合わせください。

各解像度に対する最大ケーブル長は下記のとおりです。

40m(解像度1080pの場合)

60m(解像度1080iの場合)

@24-bit色深度

하드웨어 요구사양

소스 장치

• HDMI A 타입 출력 커넥터

디스플레이 장치

• 디스플레이 장치 혹은 HDMI 입력 커넥터가 있는 수신기

케이블

• 표준 HDMI케이블을 사용하여 HDMI 소스와 디스플레이 장치를

VE810L과 VE810R에 연결하십시오.

• Cat 5e 케이블을 사용하여 VE810L과 VE810R를 연결하십시오.

주의: 케이블은 패키지에 포함되어 있지 않습니다. 케이블의 품질이 오디오

및 비디오 품질에 영향을 미칠 수 있기 때문에 적절한 길이의 고품질

케이블을 구입할 것을 권장합니다. 정확한 케이블 세트를 구매하려면

판매자에게 문의하십시오.

최대 케이블 길이는 아래와 같습니다.

40 m, 1080p

60 m, 1080i

@ 24비트 색 품질

Hardware

A. VE810L/VE810R vista lato sinistro

1. LED di accensione (coperchio superiore)

2. Porta TMDS

3. Porta DDC

4. Cursore EQ (solo VE810R)

B. VE810L/VE810R vista lato destro

1. LED online (coperchio superiore, solo VE810R)

2. Presa d’alimentazione

3. Porta entrata HDMI (VE810L)/Porta uscita HDMI (VE810R)

4. Porta infrarossi

Installazione dell'hardware

• Prima di iniziare l’installazione assicurarsi che tutti i dispositivi da collegare

siano spenti.

• Allo scopo di prevenire danni durante l’installazione, assicurarsi che tutti i

dispositivi interessati siano dotati di un’adeguata messa a terra.

1. Connettere un’estremità del cavo HDMI standard alla porta d’uscita HDMI

del dispositivo sorgente (ad es. computer o lettore DVD).

2. Connettere l’altra estremità del cavo HDMI standard alla porta d’entrata

HDMI del VE810L.

3. Utilizzare un cavo Cat5e per connettere la porta TMDS del VE810L alla

porta TMDS del VE810R.

製品各部名称



A.VE810L/VE810R左側面

1.電源LED(上蓋)

2.TMDSポート

3.DDCポート

4.EQスイッチ(VE810Rのみ)

B.VE810L/VE810R右側面

1.オンラインLED(上蓋、VE810Rのみ)

2.電源ジャック

3.HDMI入力ポート(VE810L)/HDMI出力ポート(VE810R)

4.IRポート

ハードウェアセットアップ



• セットアップを始める前に、接続する機器の電源がすべてOFFになってい

ることを確認してください。

• お使いの機器を保護するために、使用する機器がすべて適切に接地されて

いることを確認してください。

1.標準的なHDMIケーブルの片方の端をソースデバイス(例：コンピュータ

ーまたはDVDプレーヤー)のHDMI出力ポートに接続してください。

2.手順1で使用したケーブルの反対側の端をVE810LのHDMI入力ポート

に接続してください。

3.カテゴリ5eケーブルを使って、VE810LのTMDSポートとVE810Rの

TMDSポートを接続してください。

하드웨어 리뷰

A. VE810L / VE810R 왼쪽 측면

1. 전원LED (위쪽 커버)

2. TMDS 포트

3. DDC 포트

4. EQ 스위치 (VE810R만 해당)

B. VE810L / VE810R 오른쪽 측면

1. 온라인LED (위쪽 커버, VE810R 만 해당)

2. 전원 잭

3. HDMI 입력 포트 (VE810L) / HDMI 출력 포트 (VE810R)

4. IR 포트

하드웨어 설치

• 설치를 시작하기 전에, 연결된 모든 장비들의 전원이 꺼져 있는지

확인하십시오.

• 설비 손상을 방지하려면, 모든 장비들이 적절하게 접지되어 있는지

확인하십시오.

1. 표준 HDMI 케이블의 한쪽 끝을 소스 장치에 있는 HDMI출력 포트에

연결하십시오. (예: 컴퓨터 혹은 DVD 플레이어)

2. 표준 HDMI 케이블의 다른 한쪽 끝을 VE810L의 HDMI 입력 포트에

연결하십시오.

3. Cat 5e 케이블을 사용하여 VE810L의 TMDS 포트와 VE810R의 TMDS

포트를 연결하십시오.

4. Utilizzare un secondo cavo Cat5e per connettere la porta DDC del

VE810L alla porta DDC del VE810R.

5. Inserire il cavo HDMI standard del monitor nella porta d’uscita HDMI del

VE810R.

6. L a una Utilizzare l’alimentatore in dotazione per connettere il VC810

presa di corrente CA**.

7. Connettere il trasmettitore o il ricevitore a infrarossi alla porta infrarossi

del VE810L*.

8. Connettere il trasmettitore o il ricevitore a infrarossi alla porta infrarossi

del VE810R*.

9. Accendere i dispositivi sorgente e di visualizzazione.

*Nota: è possibile inserire il trasmettitore e il ricevitore a infrarossi nel

VE810L oppure nel VE810R a seconda del dispositivo che si desid-

era controllare in remoto.

**Nota: l’unità VE810R verrà alimentata dall’unità VE810L. Se le prese

elettriche non forniscono sufﬁ ciente corrente per alimentare entram-

be le unità, acquistare un ulteriore alimentatore.

Regolazione dell’immagine

Utilizzare lo switch EQ per regolare la potenza di equalizzazione per miglio-

rare un’immagine che sfarfalla o lampeggia. 0 = EQ più forte; 7 = EQ più

debole

4.2本目のカテゴリ5eケーブルを使って、VE810LのDDCポートと

VE810RのDDCポートを接続してください。

5.モニターのHDMIケーブルをVE810RのHDMI出力ポートに接続してく

ださい。

6.製品同梱の電源アダプターをVE810Lに接続し、AC電源アウトレット**

に接続してください。

7.IRトランスミッターまたはIRレシーバーをVE810LのIRポート*に接続

してください。

8.IRレシーバーまたはIRトランスミッターをVE810RのIRポート*に接続

してください。

9.ソースデバイスやディスプレイに電源を入れてください。

*注意:IRトランスミッターおよびIRレシーバーは、遠隔操作したい機器に

応じてVE810LとVE810Rのどちらにでも接続することができま

す。

**注意:VE810RのユニットはVE810Lのユニットから給電されます。これ

らのユニットに対してアウトレットからの給電が不十分な場合は、

弊社代理店から追加で電源アダプターをお求めください。

共振調整

延長距離やケーブル素材や、環境等で映像が表示できる最適な共振ポイン

トが変動することがございます。

画面が映らない場合はVE810RのEQロータリースイッチを利用して、共振

するチャンネルに合わせるよう精密マイナスドライバなどで、調整を行っ

てください。

一度チャンネルを変えた場合、表示するまでに約5秒程度かかることがあり

ます。

4. 보조 Cat 5e 케이블을 사용하여 VE810L의 DDC 포트와 VE810R의

DDC 포트를 연결하십시오.

5. 모니터의 표준 HDMI 케이블을 VE810R의 HDMI 출력 포트에

연결하십시오.

6. 패키지에서 제공하는 전원 어댑터를 사용하여 VE810L을 AC 전원**에

연결하십시오.

7. IR 송신기 혹은 IR 수신기를 VE810L IR 포트*에 연결하십시오.

8. IR 수신기 혹은 IR 송신기를 VE810R IR 포트*에 연결하십시오.

9. 소스와 디스플레이 장치의 전원을 켜십시오.

*주의: IR 송신기와 IR 수신기는 사용자가 원격으로 제어하려는 장치에

따라VE810L 혹은 VE810R 양쪽 유닛에 연결할 수 있습니다.

**주의: VE810R 유닛은 VE810L 유닛으로부터 전원을 공급받습니다. 양쪽

유닛의 전력 공급이 충분하지 않은 경우, 지역 판매자에게 문의하여

추가로 전원 어댑터를 구매하십시오.

화면 조정

EQ 스위치를 사용하여 신호 강도를 조절하여 이미지 깜빡임을 조절할 수

있습니다. 7 = strongest EQ(가장 강함); 0 = weakest EQ (가장 약함)

Speciﬁ che

Funzione VE810L VE810R

Collegamenti dispositivi 1 No

Connettori

Schermo Uscita

HDMI No 1 x HDMI tipo A

femmina (Nero)

Dispositivo Entrata

HDMI

1 x HDMI tipo A

femmina (Nero) No

Presa d’alimentazione 1 connettore CC 1 connettore CC

Da dispositivo a

dispositivo 2 femmina RJ-45 2 femmina RJ-45

Infrarossi 1 connettore per cufﬁ e

3,5 mm

1 connettore per cufﬁ e

3,5 mm

Interruttori Interruttore EQ No 1 interruttore a 8

posizioni

LED Alimentazione Verde Verde

On Line No Verde

Risoluzione HDMI

Risoluzioni HDTV: 480p, 720p, 1080i.

1080p (1920 x 1080); risoluzioni PC: VGA,

SVGA, XGA, SXGA, UXGA,

WUXGA (1920 x 1200)

Consumo elettrico CC 5 V, 1,52 W CC 5V; 1,35 W

Distanza di trasmissione Fino a 60 m a 1920 x 1080i

Condizioni

ambientali

Temperatura operativa 0˚–50˚C

Temperatura di

conservazione -20˚–60˚C

Umidità Da 0 a 80% umidità relativa, senza condensa

Proprietà

ﬁ siche

Case Metallo

Peso 154 g

Dimensioni 9,00 x 5,50 x 2,50 cm

製品仕様

機能 VE810L VE810R

デバイス接続数 1 N/A

コネクター

ディスプ

レイ側 HDMI出力 N/A HDMIタイプAメス(

デバイス

側HDMI入力 HDMIタイプAメス( N/A

電源ジャック

ユニット間

IR 3.5mmマイクロフ 3.5mmマイクロフ

スイッチ EQスイッチ N/A 8ポジションスイッチ

LED 電源グリーングリーン

オンライン N/A グリーン

解像度

HDTV解像度:480p、720p、1080i、

PC解像度:VGA、SVGA、XGA、SXGA、

消費電力 DC5V、1.52W DC5V、1.35W

延長距離

動作環境

動作温度 0〜50˚C

保管温度 -20〜60˚C

湿度 0-80%RH、結露なきこと

ケースメタル

重量 154g

サイズ

사양

기능 VE810L VE810R

장치 연결 1 N/A

커넥터

디스플레이 HDMI 출력 N/A 1 x HDMI Type A

Female (검은색)

장치 HDMI 입력 1 x HDMI Type A

Female (검은색) N/A

전원 잭 1 x DC 잭 1 x DC 잭

유닛간 연결 2 x RJ-45 Female 2 x RJ-45 Female

IR 1 x 3.5 mm 잭 1 x 3.5 mm 잭

스위치 EQ 스위치 N/A 1 x 8 위치 스위치

LED 전원 녹색 녹색

온라인 N/A 녹색

HDMI 해상도

HDTV 해상도: 480p, 720p, 1080i.

1080p (1920 x 1080); PC 해상도: VGA,

SVGA, XGA, SXGA, UXGA,

WUXGA (1920 x 1200)

전력 소비 DC5V, 1.52 W DC5V, 1.35W

전송 거리 최대60 m, 1920 x 1080i

환경

동작 온도 0˚–50 C˚

보관 온도 -20˚–60 C˚

습도 0

–80% RH, Non-condensing

외관

재질 금속

무게 154 g

크기 (L x W x H) 9.00 x 5.50 x 2.50 cm

]

www.aten.com

Phone: 02-467-6789

Specyfikacje produktu

Marka:	ATen
Kategoria:	przedłużacz AV
Model:	VE810

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z ATen VE810, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą

Twoje imię*

Twój email*

Napisz tutaj swoje pytanie

Instrukcje przedłużacz AV ATen

ATen VE883AR Instrukcja

7 Października 2024

ATen VE156 Instrukcja

7 Października 2024

ATen VE883A Instrukcja

7 Października 2024

ATen VE8952 Instrukcja

22 Września 2024

ATen VE814AT Instrukcja

22 Września 2024

ATen VE809 Instrukcja

22 Września 2024

ATen VE800R Instrukcja

22 Września 2024

ATen VE200R Instrukcja

22 Września 2024

ATen VE1901AEUT Instrukcja

22 Września 2024

ATen VE1901AEUT-AT-U Instrukcja

22 Września 2024

Instrukcje przedłużacz AV

Najnowsze instrukcje dla przedłużacz AV

StarTech.com STUTPRXWAL Instrukcja

9 Października 2024

StarTech.com STUTPTXWAL Instrukcja

9 Października 2024

StarTech.com CPNTUTPWALLA Instrukcja

9 Października 2024

StarTech.com STUTPWALL Instrukcja

9 Października 2024

StarTech.com ST121UTPDVGB Instrukcja

9 Października 2024

StarTech.com ST121RGB Instrukcja

9 Października 2024

StarTech.com ST121UTP232 Instrukcja

9 Października 2024

StarTech.com ST121REU Instrukcja

9 Października 2024

StarTech.com STHDBTRX Instrukcja

9 Października 2024

StarTech.com ST122UTPAEU Instrukcja

9 Października 2024
