Strona 1/2
HDMI Extender
© Copyright 2011 ATEN® International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All other
trademarks are the property of their respective owners.
This product is RoHS compliant.
Manual Part No. PAPE-1285-P02G Printing Date: 04/2011
VE800
User Guide
www.aten.com
www.aten.com
www.aten.com
www.aten.com
VE800 HDMI Extender User Guide
Requirements
Source Device(s)
• HDMI Type A output connector(s)
Display Device
• A display device or receiver with an HDMI Type A input connector
Cables
• Use HDMI cables to connect the HDMI source and display device to the
VE800L and the VE800R.
• Use Cat 5e cable to connect the VE800L to the VE800R
Note: Cables are not included in this package. We strongly recommend that you
purchase high-quality cables of appropriate length since this will affect
the quality of the audio and video display. Contact your dealer to purchase
the correct cable sets.
Maximum cable distances are as follows:
40 m at 1080p
60 m at 1080i
Hardware Review
A. VE800L / VE800R Left Side View
1. Power LED (top cover)
2. TMDS Port(Transition-Minimized Differential Signaling)
3. DDC Port
4. EQ Switch (VE800R only)
B. VE800L / VE800R Right Side View
1. On Line LED (top cover, VE800R only)
2. Power Jack
3. HDMI In Port (VE800L) / HDMI Out Port (VE800R)
Hardware Installation
• Before beginning the installation procedure, ensure that all equipment to be
connected is powered off.
1. Connect one end of the HDMI cable to the HDMI Out port on the source device
(e.g. computer or DVD player).
2. Connect the other end of the HDMI cable to the HDMI In port on the VE800L.
3. Use one Cat 5e cable to connect the DDC port on the VE800L to the DDC
port on the VE800R.
4. Use a second Cat 5e cable to connect the TMDS port on the VE800L to the
TMDS port on the VE800R.
5. Plug the monitor’s HDMI cable into the HDMI out port on the VE800R.
6. Using the two power adapters supplied with this package, connect the VE800L
and the VE800R to an AC power outlet.
7. Turn on the source and display devices.
Picture Adjustment
Use the EQ switch to adjust the equalization strength to improve a ickering or
blinking image. 7 = strongest EQ; 0 = weakest EQ
Specications
Système d'extension HDMI VE800 – Manuel d'utilisation
Conguration requise
Périphérique(s) source
• Connecteur(s) de sortie HDMI de type A
Périphérique d'afchage
• Un périphérique d'afchage ou un récepteur équipé d'un connecteur d'entrée
HDMI de type A
Câbles
• Utilisez des câbles HDMI pour connecter la source HDMI et le périphérique
d'afchage aux unités locale VE800L et distante VE800R.
• Utilisez des câbles de catégorie 5e pour connecter l'unité locale VE800L à
l'unité distante VE800R.
Remarque : les câbles ne sont pas fournis avec le produit. Il est vivement
conseillé d'acheter des câbles de haute qualité d'une longueur
appropriée an d'éviter que la qualité audio et vidéo n'en soit
affectée.Contactez votre distributeur pour vous procurer les jeux de
câbles corrects.
Maximum cable distances are as follows:
40 m at 1080p
60 m at 1080i
Description du matériel
A. VE800L / VE800R – Vue latérale gauche
1. Voyant d'alimentation (cache supérieur)
2. Port TMDS (Transition-Minimized Differential Signaling)
3. Port DDC
4. Bouton EQ (VE800R uniquement)
B. VE800L / VE800R – Vue latérale droite
1. Voyant En ligne (cache supérieur, VE800R uniquement)
2. Prise d'alimentation
3. Port d'entrée HDMI (VE800L) / Port de sortie HDMI (VE800R)
Installation du matériel
• Avant de démarrer la procédure d'installation, assurez-vous que tous les
périphériques à connecter sont éteints.
1. Reliez l'une des extrémités du câble HDMI au port de sortie HDMI du
périphérique source (ordinateur ou lecteur DVD, par exemple).
2. Reliez l'autre extrémité du câble HDMI au port d'entrée HDMI de l'unité locale
VE800L.
3. Utilisez un câble de catégorie 5e pour connecter le port DDC de l'unité locale
VE800L au port DDC de l'unité distante VE800R.
4. Utilisez un deuxième câble de catégorie 5e pour connecter le port TMDS de
l'unité locale VE800L au port TMDS de l'unité distante VE800R.
5. Branchez le câble HDMI du moniteur sur le port de sortie HDMI de l'unité
distante VE800R.
6. Branchez les unités locale VE800L et distante VE800R sur une prise de
courant à l'aide des deux adaptateurs secteur fournis.
7. Allumez les périphériques d'afchage et source.
Réglage de l'image
Utilisez le bouton EQ pour régler le niveau d'égalisation an d'améliorer la qualité
d'une image tremblante ou vacillante. 7 = niveau EQ le plus élevé ; 0 = niveau
EQ le plus faible
Spécications techniques
VE800 HDMI-Grakverlängerung Benutzerhandbuch
Voraussetzungen
Signalquelle(n)
• HDMI Typ A-Ausgang bzw. -Ausgänge
Anzeigegerät
• Anzeigegerät oder Receiver mit HDMI-Typ-A-Eingang
Kabel
• Verbinden Sie die HDMI-Signalquelle und das Anzeigegerät mit dem VE800L
und dem VE800R. Verwenden Sie dazu zwei HDMI-Kabel.
• Verbinden Sie den VE800L mit dem VE800R. Verwenden Sie dazu Kat.
5e- Kabel
Hinweis: Die Kabel sind nicht im Lieferumfang enthalten. Wir empfehlen Ihnen,
nur hochwertige Kabel geeigneter Länge zu kaufen, da diese
Auswirkungen auf die Ton- und Bildqualität haben. Wenden Sie sich
dazu an Ihren Fachhändler.
Die maximalen Kabellängen sind Folgende:
40 m für 1080p
60 m für 1080i
Hardwareübersicht
A. VE800L / VE800R Linke Seite
1. LED-Betriebsanzeige (obere Abdeckung)
2. TMDS-Port (Transition-Minimized Differential Signaling)
3. DDC-Port
4. EQ-Schalter (nur beim VE800R)
B. VE800L / VE800R Rechte Seite
1. Online-LED-Anzeige (obere Abdeckung, nur beim VE800R)
2. Stromeingangsbuchse
3. HDMI-Eingang (VE800L) / HDMI-Ausgang (VE800R)
Hardware installieren
• Schalten Sie vor der Installation alle anzuschließenden Geräte aus.
1. Verbinden Sie das eine Ende des HDMI-Kabels mit dem HDMI-Ausgang der
Signalquelle (z.B. Computer oder DVD-Player).
2. Verbinden Sie das andere Ende des HDMI-Kabels mit dem HDMI-Eingang am
VE800L.
3. Verbinden Sie den DDC-Port des VE800L mit dem DDC-Port des VE800R.
Verwenden Sie dazu ein Kat. 5e-Kabel.
4. Verbinden Sie den TMDS-Port des VE800L mit dem TMDS-Port des VE800R.
Verwenden Sie dazu ein zweites Kat. 5e-Kabel.
5. Verbinden Sie das HDMI-Kabel des Bildschirms mit dem HDMI-Ausgang des
VE800R.
6. Verbinden Sie den VE800L und den VE800R mithilfe der mitgelieferten
Netzteile mit einer Steckdose.
7. Schalten Sie die Signalquelle und das Anzeigegerät ein.
Bildeinstellung
Mit dem EQ-Schalter können Sie die Verstärkung bzw. Dämpfung justieren,
um ein flimmerndes oder flackerndes Bild zu kompensieren. 7 = stärkste
Kompensation; 0 = schwächste Kompensation
Technische Daten
Sistema de extensión HDMI VE800 – Manual del usuario
Requisitos
Dispositivo(s) fuente
• Conector(es) de salida HDMI de tipo A
Dispositivo de visualización
• Un dispositivo de visualización o un receptor con entrada HDMI de tipo A
Cables
• Conecte la fuente HDMI y el dispositivo de visualización a las unidades local
VE800L y remota VE800R mediante cables HDMI.
• Utilice cables de Cat. 5e para conectar la unidad local VE800L a la unidad
remota VE800R.
Nota: los cables no vienen incluidos en el paquete. Le recomendamos que
compre cables de alta calidad y de una longitud adecuada, dado que el
cable tiene una inuencia signicativa sobre la calidad de imagen.
Póngase en contacto con su distribuidor para adquirir los juegos de cables
apropiados.
Las longitudes máximas de los cables son las siguientes:
40 m a 1080p
60 m a 1080i
Presentación del hardware
A. VE800L / VE800R - Vista lateral izquierda
1. Indicador de alimentación (tapa superior)
2. Porta TMDS (Transition-Minimized Differential Signaling)
3. Puerto DDC
4. Botón EQ (VE800R únicamente)
B. VE800L / VE800R - Vista lateral derecha
1. Indicador LED En línea (tapa superior, VE800R únicamente)
2. Entrada de alimentación
3. Puerto de entrada HDMI (VE800L) / Puerto de salida HDMI (VE800R)
Instalación del hardware
• Antes de iniciar el proceso de instalación, asegúrese de que todos los equipos
que vaya a conectar estén apagados.
1. Conecte un extremo del cable HDMI al puerto de salida HDMI del dispositivo
fuente (p. ej. ordenador o reproductor de DVD).
2. Conecte el otro extremo del cable HDMI al puerto de entrada HDMI de la
unidad local VE800L.
3. Utilice un cable de cat. 5e para conectar el puerto DDC de la unidad local
VE800L al puerto DDC de la unidad remota VE800R.
4. Utilice un segundo cable de cat. 5e para conectar el puerto TMDS de la
unidad local VE800L al puerto TMDS de la unidad remota VE800R.
5. Conecte el cable HDMI del monitor al puerto de salida HDMI del VE800R.
6. Conecte el VE800L y el VE800R a una toma eléctrica mediante los dos
adaptadores de alimentación incluidos.
7. Encienda los dispositivos de visualización y fuente.
Ajuste de la imagen
Utilice el botón EQ para ajustar el nivel de ecualización con el n de mejorar la
calidad de una imagen centelleante o intermitente. 7 = nivel EQ más alto; 0 =
nivel EQ más bajo
Especicaciones
Package Contents
1 VE800L (Local Unit)
1 VE800R (Remote Unit)
2 Power Adapters
1 Wall Mount Kit
1 User Guide
A
VE800R Left Side ViewVE800L Left Side View

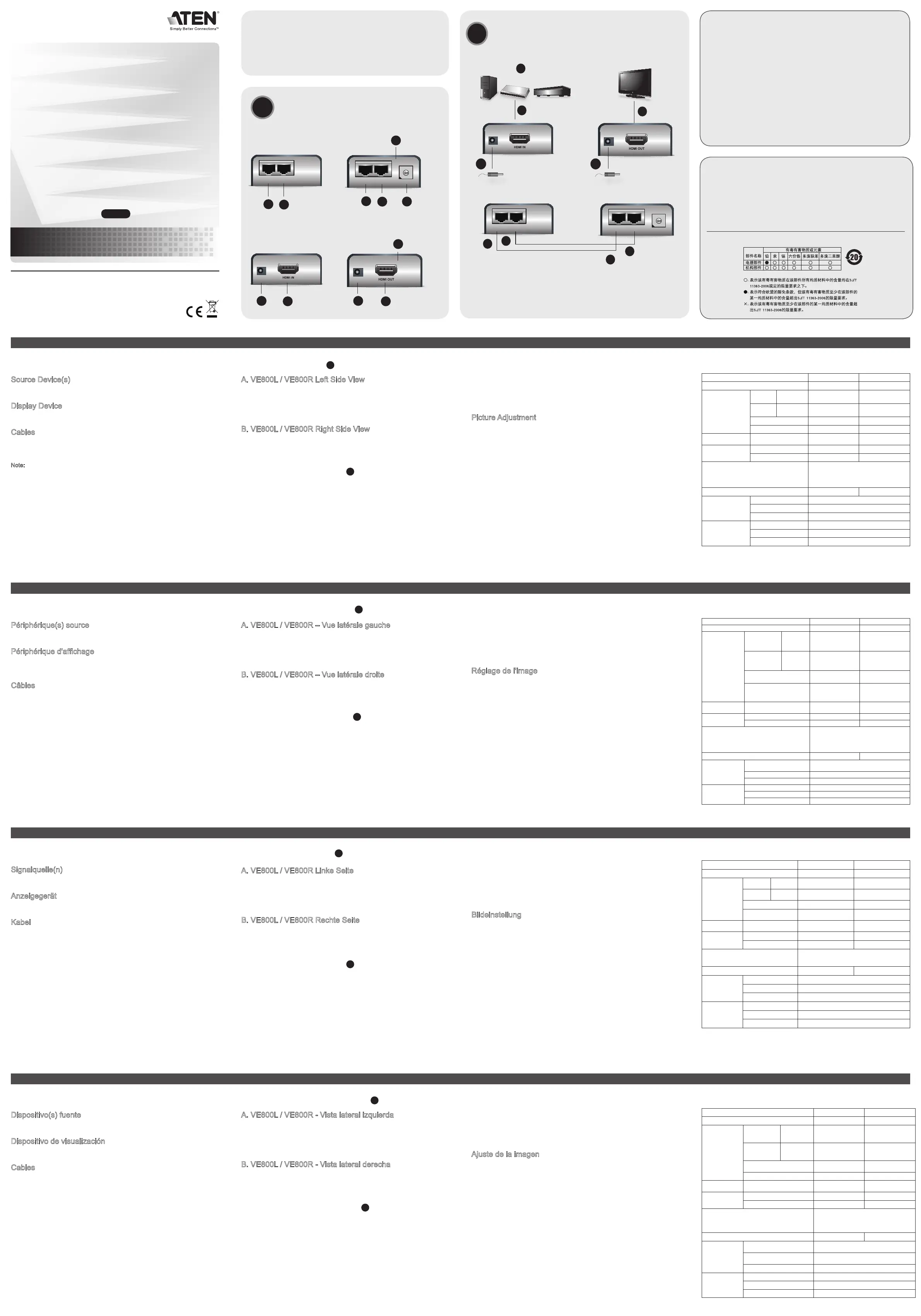

VE800 Installation Diagram
B
VE800L Right Side View VE800R Right Side View
VE800L Left Side View
HDMI Cable HDMI Cable
VE800R Left Side View
DDCTMDS TMDS DDC
Cat 5e Cable
EQ
2
1
34
3
5
4
Hardware Review
A
B
DDC EQ
TMDS
1
23 4
DDCTMDS
23
23
1
23
VE800R Right Side ViewVE800L Right Side View
A
B
A
B
A
B
Function VE800L VE800R
Device Connections 1 N/A
Connectors
Display HDMI Out N/A 1 x HDMI Type A
19-pin Female
Device HDMI In 1 x HDMI Type A
19-pin Female N/A
Unit to Unit 2 x RJ-45 Female 2 x RJ-45 Female
Power Jack 1 x DC Jack 1 x DC Jack
Switches EQ Adjustment N/A 1 x 8-position
switch
LEDs Power Orange Orange
On Line N/A Green
HDMI Resolution
HDTV resolutions: 480p, 720p, 1080i.
1080p (1920 x 1080); PC resolutions:
VGA, SVGA, XGA, SXGA, UXGA,
WUXGA (1920 x 1200)
Power Consumption DC5V,1.22W DC5V,0.95W
Environment
Operation Temp. 0-50°C
Storage Temp. -20°-60°C
Humidity 0 80% RH, Non-condensing
Physical
Properties
Housing Metal
Weight 0.16kg
Dimensions 9.00x5.50x2.40cm
Fonction VE800L VE800R
Connexions d'afchage 1 N/D
Connecteurs
Afchage Sortie
HDMI N/D
1 connecteur
HDMI femelle à 19
broches
Périphérique Entrée
HDMI
1 connecteur
HDMI femelle à 19
broches
N/D
Port d’unité à unité 2 prises RJ-45
femelles
2 prises RJ-45
femelles
Prise d’alimentation
1 prise
d’alimentation
C.C.
1 prise
d’alimentation
C.C.
Commutateurs Réglage EQ N/D 1 x commutateur à
8-positions
Voyants Alimentation Orange Orange
En ligne N/D Vert
Résolution HDMI
Résolutions HDTV : 480p, 720p, 1080i.
1080p (1920 x 1080) ; résolutions PC
: VGA, SVGA, XGA, SXGA, UXGA,
WUXGA (1920 x 1200)
Consommation électrique DC5V,1.22W DC5V,0.95W
Environnement
Température de
fonctionnement 0 à 50°C
Température de stockage -20 à 60°C
Humidité HR de 0 à 80 %, sans condensation
Propriétés
physiques
Carcasse Métallique
Poids 0.16kg
Dimensions 9.00x5.50x2.40 cm
Funktion VE800L VE800R
Gerätanschüsse 1 --
Anschlüsse
Anzeige HDMI-
Ausgang -- 1 x USB Typ A Weiblein
(19-polig)
Gerät HDMI-
Eingang
1 x USB Typ A Weiblein
(19-polig) --
Gerät an Gerät 2 x RJ-45 Weiblein 2 x RJ-45 Weiblein
Stromeingangsbuchse 1 x
Stromeingangsbuchse
1 x
Stromeingangsbuchse
Schalter EEQ-Einstellungg-- 1 x Schalter mit 8
Stufen
LED-Anzeigen Stromversorgung Orange Orange
Online -- Grün
HDMI-Auösung
HDTV-Auösungen: 480p, 720p, 1080i. 1080p
(1920 x 1080); PC-Auösungen: VGA, SVGA,
XGA, SXGA, UXGA, WUXGA (1920 x 1200)
Stromverbrauch DC5V,1.22W DC5V,0.95W
Umgebung
Betriebstemperatur 0 -50°C
Lagertemperatur -20°-60°C
Feuchtigkeit 0 -80% rel. Luftfeuchte, nicht kondensierend
Physische
Eigenschaften
Gehäuse Metall
Gewicht 0.16kg
Abmessungen 9.00x5.50x2.40cm
Función VE800L VE800R
Conexiones al dispositivo 1 --
Conectores
Dispositivo
de
visualización
Salida
HDMI
--
1 conector HDMI
hembra de
19 patillas
Dispositivo Entrada
HDMI
1 conector HDMI
hembra de
19 patillas
--
Puerto de unidad a unidad 2 conectores RJ-
45 hembra
2 conectores RJ-
45 hembra
Entrada de alimentación 1 toma de c.c. 1 toma de c.c.
Conmutadores Ajuste EQ -- 1 conmutador de
8-posiciones
Indicadores
LED
Alimentación Naranja Naranja
En línea -- Verde
Resolución HDMI
Resoluciones HDTV: 480p, 720p, 1080i.
1080p (1920 x 1080); resoluciones PC:
VGA, SVGA, XGA, SXGA, UXGA,
WUXGA (1920 x 1200)
Consumo DC5V,1.22W DC5V,0.95W
Entorno
Temperatura de
funcionamiento 0 a 50°C
Temperatura de
almacenamiento -20 a 60°C
Humedad 0 a 80% de HR, sin condensar
Propiedades
físicas
Carcasa Metálica
Peso 0.16kg
Dimensiones 9.00x5.50x2.40cm
FCC Information
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy, and if not installed and used in
accordance with the instruction manual, may cause interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna;
• Increase the separation between the equipment and receiver;
• Connect the equipment into an outlet on a circuit different from that which the receiver is
connected;
• Consult the dealer/an experienced radio/television technician for help.
The following contains information that relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_
registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
6 6
技術服務專線：02-8692-6959
サポートお問合せ窓口：+81-3-5615-5811
VE800 HDMI エクステンダーユーザーガイド
VE800 HDMI 연장기사용자 설명서
VE800 HDMI訊號延長器使用者指南
www.aten.com
www.aten.com
www.aten.com
Guida dell'utente VE800 estensore HDMI
Requisiti
Dispositivo/i sorgente
• Connettore/i d’uscita HDMI tipo A
Dispositivo di visualizzazione
• Un dispositivo con display o un ricevitore con un connettore d’entrata HDMI
tipo A
Cavi
• Utilizzare i cavi HDMI per collegare la sorgente HDMI ed il dispositivo di
visualizzazione al VE800L ed al VE800R.
• Utilizzare i cavi Cat 5e per collegare il VE800L al VE800R
Nota: I cavi non sono inclusi nella confezione. Si consiglia di acquistare vi di alta
qualità e di lunghezza appropriata, in quanto ciò inuisce sulla
visualizzazione. Rivolgersi al proprio rivenditore per l'acquisto dei cavi
corretti.
Le distanze massime di cablaggio devono essere le seguenti:
40 m a 1080p
60 m a 1080i
시스템 요구 사항
소스 장비
• HDMI Type A 출력 컨넥터
디스플레이 장비
• HDMI T디스플레이 장비 혹은 ype A 입력 컨넥터가 장착된 수신기
케이블
• HDMI HDMI VE800L 케이블을 사용해서 소스 및 디스플레이 장비를 각각 로
VE800R .컬 장 비 및 원격 장비에 연결합니다
• C 5at e VE800L VE800R .케이블을 사용해서 와 장비를 연결합니다
: at e . 주의 C 5 케이블은 본 제품 패키지에 들어있지 않습니다 이 케이블
, 의 길이에 따라 오디오 및 비디오 화질에 영향을 미치기 때문에 고
품 질의 케이블을 구매 하시는 것을 권장합니다 판매자에게 문의하 .
. 여적 절한 케이블 세트를 구매하십 시오
사용 가능한 최대 케이블 길이는 다음과 같습니다 :
1080p 해상도에서 미터 40
1080i 60해상도에서 미터
Hardware
A. VE800L/VE800R vista lato sinistro
1. LED di accensione (coperchio superiore)
2. Puerto TMDS (Transition-Minimized Differential Signaling)
3. Porta DDC
4. Switich EQ (solo VE800R)
B. VE800L/VE800R vista lato destro
1. LED online (coperchio superiore, solo VE800R)
2. Presa d’alimentazione
3. Porta entrata HDMI (VE800L)/Porta uscita HDMI (VE800R)
Installazione hardware
• Prima di iniziare l’installazione assicurarsi che tutti i dispositivi da collegare
siano spenti
1. Connettere un’estremità del cavo HDMI alla porta d’uscita HDMI del dispositivo
sorgente (ad es. computer o lettore DVD).
하드웨어 리뷰
A. VE800L / VE800R 왼쪽 면
1. LED ( )전원 케이스 윗면
2. 변화 최소화 차분 신호 포트 (TMDS)
3. DD C포트
4. EQ (VE800R )스위치 에 해당
B. VE800L / VE800R 오른쪽 면
1. LED (VE800R )온라인 의 케이스 윗면
2. 전원 잭
3. HDMI (VE800L) / HDMI (VE800R)입력 포트 출력 포트
하드웨어 설치
• , .장비를 설치하기 전에 연결된 모든 장비들의 전원이 꺼져 있는지 확인합니다
1. HDMI 케이블의 한 쪽을 소스 장비 컴퓨터 또는 플레이어 의 출력 ( DVD ) HDMI
포트 에 연결합니다 .
2. HDMI 케이블의 다른 한 쪽을 로컬 장비 의 입력 포트에 연결 (VE800L) HDMI
.합니 다
製品各部名称
A. VE800L / VE800R 左側ビュー
1. 電源LED
2. TMDSポート
3. DDC ポート
4. EQ スライダー (VE800Rのみ)
B. VE800L / VE800R 右側ビュー
1. オンラインLED(VE800Rのみ)
2. 電源ジャック
3. HDMI 入力ポート(VE800L) / HDMI出力ポート(VE800R)
ハードウェアセットアップ
• セットアップを始める前に、全てのデバイスの電源がオフであるかご確認ください。
1. ソースデバイス（例：PC/DVDプレーヤー等）のHDMI出力ポートにHDMIケーブ
ルの一方を接続してください。
2.Connettere l’altra estremità del cavo HDMI alla porta d’entrata HDMI del
VE800L.
3. Utilizzare un cavo Cat 5e per connettere la porta DDC del VE800L alla porta
DDC del VE800R.
4. Utilizzare un secondo cavo Cat 5e per collegare la porta TMDS del VE800L
alla porta TMDS del VE800R.
5. Inserire il cavo HDMI del monitor nella porta d’uscita HDMI del VE800R.
6. Utilizzare gli alimentatori in dotazione per connettere il VE800L ed il VE800R
ad una presa di corrente CA.
7. Accendere il computer ed i monitor.
Regolazione dell’immagine
Utilizzare lo switch EQ per regolare la potenza di equalizzazione per migliorare
un'immagine che sfarfalla o lampeggia. 7 = EQ più forte; 0 = EQ più debole
Speciche
3. at e , VE800L DD VE800R DD C 5 케이블을 사용해서 의 C포트와 의 C포트
.를 연 결합니다
4. 두 번째 케이블을 사용해서 의 변화 최소화 차분 신호 at e C 5 , VE800L
(TMDS) VE800R (TMDS) 포트와 의 변화 최소화 차분 신호 포트를 연결합니
.다
5. 모니터의 케이블을 의 출력 포트에 연결합니다 HDMI VE800R HDMI .
6. 본 제품 패키지에 들어있는 두 개의 전원 아답터를 각각 AC 전원 콘센트에 연
, VE800L / VE800R .결한 뒤 전원 케이블을 장비의 전원 잭에 연결합니다
7. 소스 장비 및 디스플레이 장비의 전원을 켭니다 .
화면 조절
화면 껌벅임 현상을 향상하기 위한 동기 신호를 조정하기 위하여 스위치를 합 EQ
니다.
7 = 가장 강한 가장 약한 EQ ; 0 = EQ
제품 규격
2. HDMIケーブルのもう一方をVE800L（ローカル）HDMI入力ポートに接続してく
ださい。
3. カテゴリ5e のLANケーブルを使用して、VE800L（ローカル）及び
VE800Rリモート）のDDCポートを接続してください。
4. 2本目のカテゴリ5e ケーブルを使用して、VE800L（ローカル）TMDSポ
ー トとVE800R（リモート）TMDSポートを接続してください。
5. モニターのHDMIケーブルをVE800R(リモート)のHDMIポートに接続してく
ださ い。
6. 同梱されている2つの電源アダプタをVE800L（ローカル）、VE800R
（リモート）及び電源ソースに接続してください。
7. ソース及びデバイスの電源をオンにしてください。
画像補正
EQスイッチを使用して、画像のちらつきや点滅の補正を行います。
7 = 最高 EQ; 0 = 最小 EQ
製品仕様必要ハード環境
ソースデバイス
• HDMI タイプA 出力コネクタ
ディスプレイデバイス
• HDMIタイプA入力コネクタを持つディスプレイデバイス
ケーブル
• HDMIソースとディスプレイデバイスをVE800L（ローカル）とVE800R（リ
モート）に接続する際はHDMIケーブルをご使用ください。
• VE800L（ローカル）とVE800R（リモート）を接続する際はカテゴリ5e
の LANケーブルをご使用ください。
注意: ローカル/リモート間をつなぐLANケーブルは同梱されておりません。ビ
デオやオーディオの品質に影響がでるため、LANケーブルは高品質かつ
適切な長さのケーブルの購入を推奨いたします。不明な場合は、本体の
購入元にお問い合わせください。
ケーブル延長の最大距離は以下の通りです:
40m （1080p）
60m （1080i）
系統需求
來源端裝置
• HDMI Type A 輸出連接埠
顯示裝置
• 配備一組HDMI Type A輸入連接埠的顯示或接收裝置
線材
• 使用HDMI線材連接HDMI來源端裝置和顯示裝置至VE800L和VE800R。
• 使用 Cat 5e 線材連接VE800L至VE800R
注意: 包裝內沒有提供線材。我們強烈推薦購買高品質的線材，否則會影響音效
的品質和視訊顯示。連絡你的經銷商購買正確的線材組。
最長的線材距離如下：
在1080p解析度下的最長線材距離為40m
在1080i解析度下的最長線材距離為60m
硬體檢視
A. VE800L / VE800R 左側視圖
1. 電源LED指示燈(上蓋)
2. TMDS連接埠
3. DDC 連接埠
4. EQ開關 (僅有VE800R)
B. VE800L / VE800R 右側視圖
1. 上線LED指示燈(上蓋, 僅有VE800R)
2. 電源插孔
3. HDMI 輸入連接埠 (VE800L) / HDMI 輸出連接埠(VE800R)
硬體安裝
• 在安裝程式前，請確認所連接的電源皆已關閉。
1. 將HDMI線材的一端連接至來源端裝置的HDMI輸出連接埠(例如:電腦或DVD錄放
影機)
2. 將HDMI線材的另外一端連接至VE800L 的HDMI輸入連接埠上。
3. 使用一條Cat 5e 線材連接VE800L上的DDC連接埠至VE800R上的DDC連接埠。
4. 使用第二條Cat 5e 線材連接VE800L上的TMDS連接埠至VE800R上的TMDS連接
埠。
5. 將螢幕的HDMI線材連接至VE800R的HDMI輸出連接埠上。
6. 使用包裝內附的二個電源變壓器，連接VE800L和VE800R至AC電源。
7. 打開來源端和顯示裝置。
畫質調整
使用EQ開關調整平衡以改善搖曳或閃爍影像。
7 = 最強EQ;
0 = 最弱EQ
規格表
Package Contents
1 VE800L (Local nit)U
1 VE800R (Remote nit)U
2 Power Adapters
1 Wall Mount Kit
1 ser GuideU
FCC Information
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy, and if not installed and used in
accordance with the instruction manual, may cause interference to radio
communications. However, there is no guarantee that interference will
not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna;
• Increase the separation between the equipment and receiver;
• Connect the equipment into an outlet on a circuit different from that
which the receiver is connected;
• Consult the dealer/an experienced radio/television technician for help.
VE800 Installation Diagram
B
The following contains information that relates to China:
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
VE800L Right Side View VE800R Right Side View
VE800L Left Side View
HDMI Cable HDMI Cable
VE800R Left Side View
DDCTMDS TMDS DDC
Cat 5e Cable
EQ
2
1
34
3
66
5
4
www.aten.com Phone: 02-467-6789
A
VE800R Left Side View
VE800L Left Side View
Hardware Review
VE800R Right Side View
VE800L Right Side View
DDCTMDS
2 3
2 3
1
2 3
DDC EQ
TMDS
1
2 3 4
A
B
A
B
A
B
A
B
A
B
Funzione VE800L VE800R
Collegamenti del dispositivo No1
Connettori
Display Uscita
HDMI No 1 HDMI di tipo A
femmina a 19 pin
Dispositivo Entrata
HDMI
1 HDMI di tipo A
femmina a 19 pin No
Da unità a unità 2 x RJ-45
femmina
2 x RJ-45
femmina
Presa d alimentazione 1 connettore CC 1 connettore CC
Interruttori Regolazione EQ No 1 switch a 8
posizioni
LED Alimentazione Arancione Arancione
Online VerdeNo
Risoluzione HDMI
Risoluzioni TV HD: 480p, 720p, 1080i.
1080p (1920 x 1080); risoluzioni PC:
VGA, SVGA, XGA,SXGA, UXGA,
WUXGA (1920 x 1200)
Consumo elettrico DC5V,1.22W DC5V,0.95W
Condizioni
ambientali
Temperatura operativa 0 -50°C
Temperatura di
conservazione
-20°-60°C
Umidità 0 80% RH, senza condensa
Proprietà siche
Case Metallo
Peso 0.16kg
Dimensioni 9.00x5.50x2.40cm
機能 VE800L VE800R
デバイス接続数 1 N/A
コネクタ
ディスプレイ HDMI 出力 N/A HDMI タイプ A 19-
pin メス×1
デバイス HDMI 入力 HDMI タイプ A 19-
pin　メス×1 N/A
本体-本体間 RJ-45 メス×2 RJ-45 メス×2
パワージャック DCジャック×1 DCジャック×1
ボタン ＥＱ調節 N/A 8段階ロータリース
イッチ
LEDs パワー オレンジ オレンジ
オンライン グリーンN/A
HDMI 解像度
HDTV 解像度: 480p, 720p, 1080i.
1080p (1920 x 1080); PC 解像度: VGA,
SVGA,XGA, SXGA, UXGA, WUXGA
(1920 x 1200)
電源消費 DC5V,1.22W DC5V,0.95W
環境
動作温度 0-50℃
保存温度 -20-60℃
湿度 0–80% RH,結露なきこと
外観規格
ケース メタル
重量 0.16kg
サイズ 9.00x5.50x2.40cm
항목 VE800L VE800R
연결 가능 컴퓨터 수 1 /N A
컨넥터
디스플레이 HDMI
출력 N A/1 HDMI Tx y Ape
19-pin emaleF
장비 HDMI
입력
1 HDMI Tx y Ape
19-pin emaleFN A/
장비간 연결 포트 2 R -4 emale 2 R -4 emale x J 5 F x J 5 F
전원 잭 1 D ack 1 D ackx C J x C J
스위치 EQ 조절 N A/1 8 x단계 감도
스위치
LED 전원 주황색 주황색
온라인 N A/녹색
HDMI 해상도
HDTV : 480p, 720p, 1080i. 해상도
1080p (1920 1080); P x C 해상도: VG , A
SVG , G , S G , G , W GA X A X A UX A UX A
(1920 1200)x
소비 전력 D V,1.22W D V,0.9 WC5 C5 5
환경
동작 온도 0-50°C
저장 온도 -20°-60°C
습도 비 0-80% RH응축 상태에서
제품 외관
재질 금속
무게 0.16kg
크기 9.00 . 0 2.40cmx5 5 x
功能 VE800L VE800R
裝置連接數 1 N/A
介面
顯示 HDMI
輸出 N/A 1 x HDMI Type A 19-
pin母頭
裝置 HDMI
輸入
1 x HDMI Type A 19-
pin 母頭 N/A
Unit to Unit 2 x RJ-45 母頭 2 x RJ-45 母頭
電源 1 x DC插孔 1 x DC插孔
開關 EQ 調整 N/A 8段開關
LED指示燈 電源 橘 橘
上線 N/A 綠
HDMI 解析度
HDTV解析度: 480p, 720p, 1080i. 1080p (1920 x
1080); PC解析度: VGA, SVGA, XGA, SXGA, UXGA,
WUXGA (1920 x 1200)
耗電量 DC5V,1.22W DC5V,0.95W
作業環境
操作溫度 0–50°C
儲存溫度 -20°–60°C
濕度 0–80% RH, 無凝結
型體特性
外殼 金屬
重量 0.16公斤
尺寸(長 x 寬x 高 ) 9.00x5.50x2.40公分

Specyfikacje produktu

Marka: ATen
Kategoria: przedłużacz AV
Model: VE800R

Potrzebujesz pomocy?

Jeśli potrzebujesz pomocy z ATen VE800R, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą


Instrukcje przedłużacz AV ATen

ATen

ATen VE883AR Instrukcja

7 Października 2024
ATen

ATen VE156 Instrukcja

7 Października 2024
ATen

ATen VE883A Instrukcja

7 Października 2024
ATen

ATen VE8952 Instrukcja

22 Września 2024
ATen

ATen VE814AT Instrukcja

22 Września 2024
ATen

ATen VE809 Instrukcja

22 Września 2024
ATen

ATen VE800R Instrukcja

22 Września 2024
ATen

ATen VE200R Instrukcja

22 Września 2024
ATen

ATen VE1901AEUT Instrukcja

22 Września 2024
ATen

ATen VE1901AEUT-AT-U Instrukcja

22 Września 2024

Instrukcje przedłużacz AV

Najnowsze instrukcje dla przedłużacz AV

StarTech.com

StarTech.com STUTPRXWAL Instrukcja

9 Października 2024
StarTech.com

StarTech.com STUTPTXWAL Instrukcja

9 Października 2024
StarTech.com

StarTech.com CPNTUTPWALLA Instrukcja

9 Października 2024
StarTech.com

StarTech.com STUTPWALL Instrukcja

9 Października 2024
StarTech.com

StarTech.com ST121UTPDVGB Instrukcja

9 Października 2024
StarTech.com

StarTech.com ST121RGB Instrukcja

9 Października 2024
StarTech.com

StarTech.com ST121UTP232 Instrukcja

9 Października 2024
StarTech.com

StarTech.com ST121REU Instrukcja

9 Października 2024
StarTech.com

StarTech.com STHDBTRX Instrukcja

9 Października 2024
StarTech.com

StarTech.com ST122UTPAEU Instrukcja

9 Października 2024
