Strona 1/24
Edelstahl-Tauchpumpe
Submersible pump stainless steel
Pompe submersible
E-ZW, EZW A, EZW KS
Betriebsanleitung
Operating Instructions
Manuel d'utilisation
GB
F
D
2
Inhaltsverzeichnis: Seite
Inhaltsverzeichnis ........................................................................................................................... 2
Konformitätserklärung .................................................................................................................... 2
1. Allgemeines ................................................................................................................................ 3
1.1 Zugehörigkeit ...................................................................................................................... 3
1.2 Anfragen und Bestellungen ................................................................................................. 3
1.3 Technische Daten ................................................................................................................ 3
1.4 Einsatzbereich ..................................................................................................................... 4
2. Sicherheit .................................................................................................................................... 4
2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung .................................................... 4
2.2 Personalqualifikation .......................................................................................................... 4
2.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise ....................................................... 4
2.4 Sicherheitsbewusstes Arbeiten ............................................................................................ 4
2.5 Sicherheitshinweise für den Betreiber / Bediener ............................................................... 5
2.6 Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten ............................. 5
2.7 Eigenmächtiger Umbau und Ersatzteilherstellung .............................................................. 5
2.8 Unzulässige Betriebsweisen ................................................................................................ 5
3. Beschreibung............................................................................................................................... 5
4. Aufstellung und Inbetriebnahme ................................................................................................. 5
5. Wartung und Service ................................................................................................................... 6
6. Gewährleistung ........................................................................................................................... 6
7. Entsorgung .................................................................................................................................. 6
8. Technische Änderungen .............................................................................................................. 6
9. Störungen, Ursache und Beseitigung .......................................................................................... 7
10. Ersatzteilliste ............................................................................................................................. 8
Anhang
Ersatzteilzeichnung .................................................................................................................. 21
_________________________________________________________________________________________________________________
EU-Konformitätserklärung
Hersteller ZEHNDER Pumpen GmbH
Zwönitzer Straße 19
08344 Grünhain-Beierfeld,
Produktbezeichnung: Tauchmotorpumpe
Typenkennzeichnung E-ZW 50 A-2, E-ZW 65, E-ZW 80
Technische Daten: Nennspannung 230 V 50 Hz
Nennleistung: 210 W, 430 W, 430 W
Schutzklasse: I
Schutzgrad: IP 68
Das/die oben bezeichnete Produkt(en) entspricht den Anforderungen folgender Richtlinien:
2014/35/EU Niederspannungsrichtlinie
2006/42/EG Maschinenrichtlinie
2014/30 EU EMV-Richtlinie
Die Übereinstimmung des bezeichneten Produktes mit den Bestimmungen der Richtlinien wird insbesondere durch die
vollständige Einhaltung folgender harmonisierter Normen nachgewiesen:
EN 60335-1:2012/A11:2014
EN 60335-2-41:2003/A2:2010
EN 809:1998/AC:2010
EN 55014-1:2006/A2:2011, EN 55014-2:1997/A2:2008
EN 61000-3-2:2014, EN 61000-3-3:2013
EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-3/A1:2011, EN 61000-6-4/A1:2011
Bevollmächtigter zur Zusammenstellung der technischen relevanten Unterlagen und zur Zusammenstellung der
Konformitätserklärung:
Grünhain, den 21.03.2017
Matthias Kotte Originalbetriebsanleitung, Originalkonformitätserklärung
BAL E-ZW deutsch Stand 2017
Dokumentationsbevollmächtigter
D
3
1. Allgemeines:
1.1 Zugehörigkeit
Diese Betriebsanleitung ist gültig für die Tauchpumpen der Baureihe .E-ZW
Bei Nichtbeachtung der Betriebsanleitung - insbesondere der Sicherheitshinweise - sowie beim eigenmächtigen Umbau des Geräts
oder dem Einbau von Nicht-Originalersatzteilen erlischt automatisch der Gewährleistungsanspruch. Für hieraus resultierende
Schäden übernimmt der Hersteller keine Haftung!
Wie jedes andere Elektrogerät kann auch dieses Produkt durch fehlende Netzspannung oder einen technischen Defekt ausfallen.
Wenn Ihnen dadurch ein Schaden entstehen kann, sollte entsprechend der Anwendung ein Notstromaggregat, eine zweite Anlage
und/oder eine netzunabhängige Alarmanlage eingeplant werden. Auch nach dem Kauf stehen wir Ihnen als Hersteller zur Beratung
gern zur Verfügung. Bei Defekten oder Schadensfällen wenden Sie sich bitte an Ihren Händler.
Hersteller: ZEHNDER Pumpen GmbH
Zwönitzer Straße 19
08344 Grünhain-Beierfeld
Stand der Betriebsanleitung: 03/2020
1.2 Anfragen und Bestellungen
Anfragen und Bestellungen richten Sie bitte an Ihren Fach- bzw. Einzelhandel.

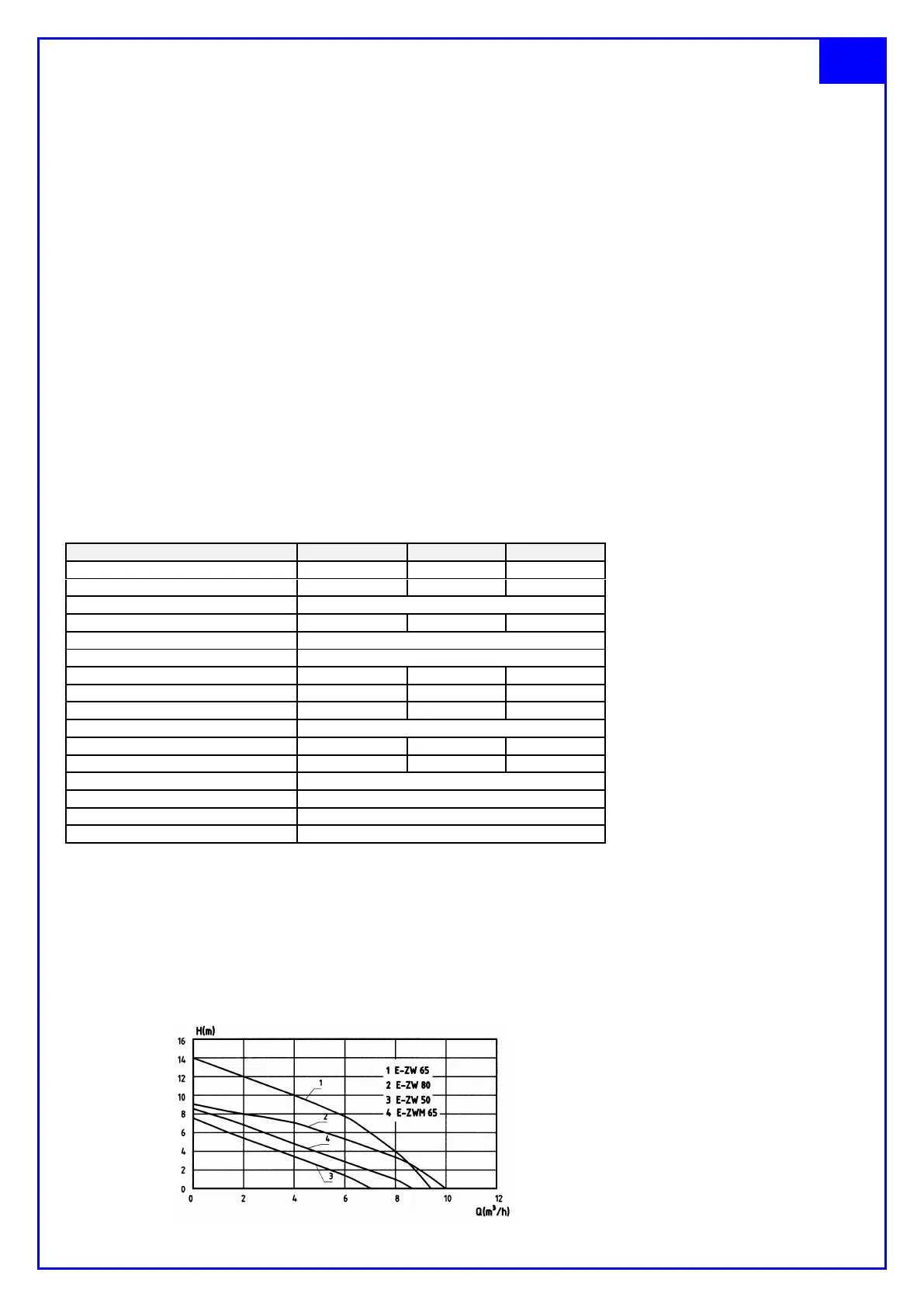

1.3 Technische Daten
Typ:
E-ZW 50 -2
E-ZW 80
Motorleistung P1
380 W
850 W
Motorleistung P2
210 W
430 W
Spannungsversorgung
230 V / 50 Hz
Nennstromaufnahme
1,8 A
3,7 A
Nenndrehzahl
2800 U/min
Netzanschlussleitung
10 m, 3 x 1 mm²
max. Fördermenge
7.500 l/h
10.000 l/h
max. Förderhöhe
7,5 m
9 m
max. Korngröße
10 mm
30 mm
Druckleitungsanschluss
G 1 1/4 IG “
Gewicht
6,5 kg
9,0 kg
Gesamthöhe
340 mm
372 mm
Durchmesser
175 mm
max. Medientemperatur
40 °C (kurzzeitig 90 °C)
max. Eintauchtiefe
5 m
Mindesteinschaltwassertand
200 mm
200 mm
200 mm
Mindestausschaltwasserstand
45 mm
45 mm
45 mm
Ausführung auch mit Schwimmerschalter oder mit Kompaktschwimmer möglich
Werkstoffe
Pumpengehäuse: Polypropylen (PP) Laufrad: PA 6
Außengehäuse: Edelstahl Schwimmerschalter: Polypropylen (PP)
Saugkorb: Edelstahl Schrauben: Edelstahl
Motorgehäuse: Edelstahl Gleitringdichtung: Kohle/Keramik
Motorwelle: Edelstahl
Kennlinien
