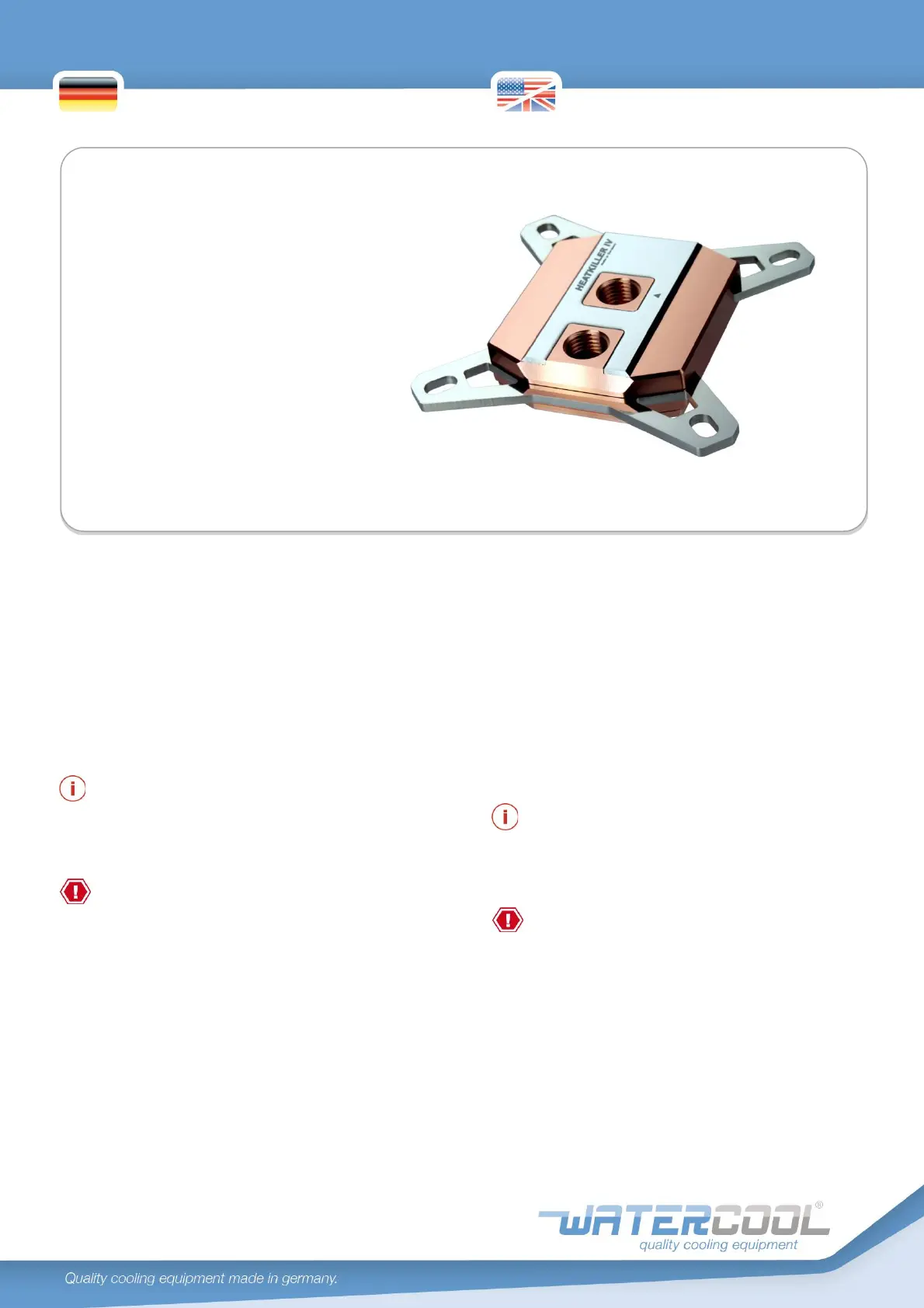

1. Beschreibung
Die HEATKILLER® - Serie setzt neueIV
Maßstäbe im Bereich Leistung, Qualität und
Montagefreundlichkeit. Die Entwicklung der
neuen High-End Prozessorkühlerfamilie wurde
konsequent auf die aktuellen CPU-
Generationen ausgerichtet.
Eine farbige Montageanleitung im PDF-
Format finden Sie im Servicebereich unserer
Homepage unter www.watercool.de
Die Installation erfolgt auf eigene Gefahr.
Das Nichtbeachten der Montageanleitung
kann das Produkt beschädigen. Die Firma
Watercool übernimmt keinerlei Haftung bei
Beschädigungen an der Hardware.
1. Description
The HEATKILLER® IV Series sets new
standards in performance, quality and
installation simplicity. The development of the
new high end processor water block family
was consistently aimed at the latest CPU
generations.
Coloured assembly instructions are
provided as a PDF-file in the service area of
our homepage. www.watercool.de
Installation is at your own risk. Watercool
accepts no liability for any damages caused to
hardware and data. If uncertain, hire a
specialist to carry out the modification or use
our modification service.
HEATKILLER® IV
Montageanleitung /
Assembly Instructions
2
2 Before installation .
If there is a CPU heat sink already installed,
remove all belonging parts and all leftover
thermal paste. Apply fresh thermal paste prior
to installation of the new water block.
In case of a first time installation of the
HEATKILLER IV, you need to access the back
of your mainboard (not Socket 2011). If your
computer case doesn't provide an access,
you may have to remove your mainboard from
the case. Further installation steps of the block
don't require backside access anymore.
2. Vorbereitung der Installation
Sollte bereits ein CPU Kühler auf dem
Mainboard verbaut sein, so muss dieser zuerst
samt zugehörigem Montagematerial entfernt
werden. Anschließend sollte die CPU von alter
Wärmeleitpaste befreit werden.
Vor Installation muss die CPU gleichmäßig mit
einer Wärmeleitpaste versehen werden.
Handelt es sich um eine Erstinstallation des
HEATKILLER® IV wird ein Zugang zur
Rückseite des Mainboards benötigt (gilt nicht
für Sockel 2011). Sollte Ihr Gehäuse über
keinen entsprechenden Ausschnitt verfügen,
muss das Mainboard für die erste Montage
Technische Daten / Technical Data
Abmaße / Dimensions (L x B x H)
66 x 59 x 17 mm
Gewicht / Weight
420g mit Metall Deckel (with metal top)
180g mit Kunststo Deckel ( with plastic top)
Material (Deckel /Top)
Kupfer (copper), Messing (brass), Acryl GS (PLEXIGLAS),
POM (Acetal)
Material (Boden / Coldplate)
Kupfer (copper)
Material (Halterung Brackets) /
Edelstahl (stainless steel)
Material (EasyMountSytem)
Messing vernickelt (nickel plated brass)
Gewinde / Threads
2x G¼“
Temperaturfest bis /
temperature resistant to
(PRO) 95°C
(BASIC) 80°C
Kompatibilität / Compatibility (INTEL)
Out of the box: 1150, 1151, 1155, 1156, 1200, 1700
with additional bolts: 2011, 2011-3 2066 ,
Kompatibilität / Compatibility (AMD)
AM4, AM5
Please check the corresponding manuals
for additional information on disassembly of
the heat sink and mainboards.
3. Important information on the
orientation of the HEATKILLER® IV
The HEATKILLER® IV has no predefined
orientation on the CPU. Depending on the
mainboard layout, all four orientations should
be possible. Those are: logo left (vertical), logo
right (vertical), logo on top (horizontal) and
logo at the bottom (horizontal).
The alignment of the block has almost no
impact on cooling performance and may be
chosen freely if installation is possible.
On INTEL Sockets 1150, 1151, 1155, 1156,
and 1200, 1700 horizontal alignment is usually
not possible. Only few mainboards are
compatible.
On AMD Sockets the mainboard designs
allow vertical installation only.
The HEATKILLER® IV was developed
to ensure easy ventilation during all
installed alignments. When mounted in
a regular tower case, the easiest way
for maintenance ventilation is to turn
the cooler so that the logo faces down
right (4 o'clock).
ausgebaut werden. Für weitere Montage-
vorgänge ist dies nicht mehr notwendig.
Weitere Informationen zur Demontage
des Kühlers, zur Demontage des
Mainboards und zum Gehäuse
entnehmen Sie bitte den jeweiligen
Anleitungen.
3. Hinweise zur Ausrichtung des
HEATKILLER® IV
Beim HEATKILLER® IV gibt es keine
vorgeschriebene Ausrichtung Die vertikale.
Ausrichtung steht fast immer zur Verfügung.
Ob eine horizontale Ausrichtung möglich ist,
hängt vom Sockel bzw. vom Mainboard ab.
Die Ausrichtung des Kühlers hat kaum
Auswirkung auf die Leistung des Kühlers. Die
Ausrichtung darf daher frei gewählt werden
Bei den INTEL Sockeln 1150, 1151, 1155,
1156, 1200, 1700 wie bei AMD Sockeln istso
in der Regel nur die vertikale Ausrichtung
möglich.
Bei der Entwicklung des HEATKILLER® IV
wurde auf eine leichte Entlüftung in allen
Einbaulagen geachtet. Bei der in Tower PCs
üblichen vertikalen Einbaulage lässt er sich
jedoch besonders einfach bei gedrehter
Ausrichtung entlüften (Logo unten rechts).
