Strona 1/76

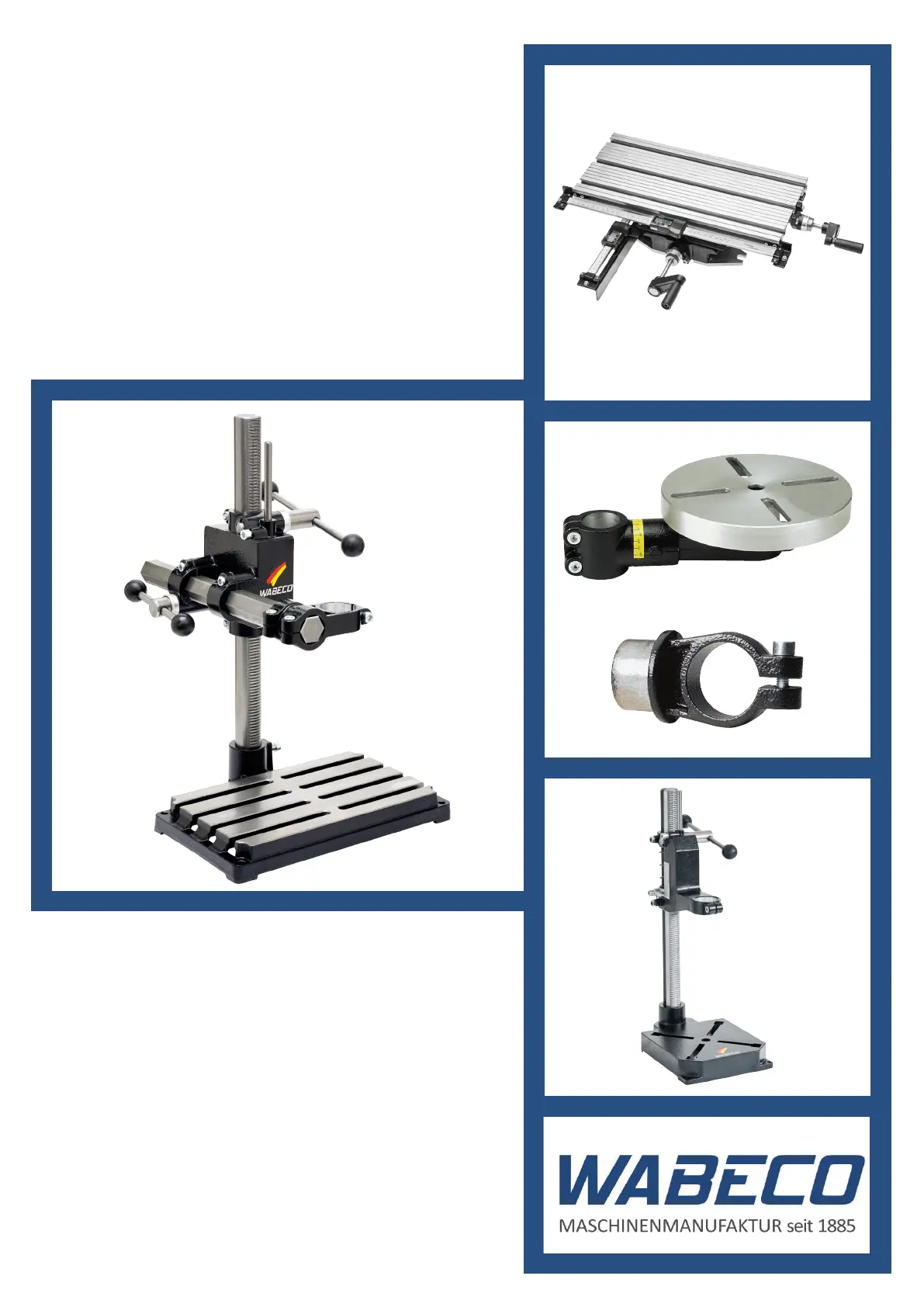

Betriebsanleitung
Bohrständer
Bohrständer Fräsständer
Koordinatentische
und Zubehör
Operating Instructions
Drilling stands
Drilling milling stands
Coordinate tables
and accessories
2
Sehr geehrter Kunde,
Mit dem Kauf des WABECO Gerätes haben Sie sich für ein Qualitätsgerät entschieden. Es wurde mit größter Sorgfalt
hergestellt und einer genauen Qualitätskontrolle unterzogen.
Diese Betriebsanleitung soll Ihnen helfen, Arbeiten gefahrlos und richtig zu verrichten. Deshalb bitten wir Sie, die ent-
sprechenden Hinweise aufmerksam durchzulesen und sorgfältig zu beachten.
Nach dem Auspacken des Gerätes ist zu prüfen, ob Transportschäden irgendwelcher Art aufgetreten sind.
Beanstandungen, gleich welcher Art, sind sofort zu melden. Spätere Reklamationen können nicht anerkannt werden.
Änderungen in der Konstruktion, Ausstattung und Zubehör bleiben im Interesse der Weiterentwicklung vorbehalten. Aus
den Angaben, Abbildungen und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Bei Unklarheiten
stehen wir Ihnen für Auskünfte gerne zur Verfügung.
Vervielfältigungen und Nachdruck auf jede Weise, auch auszugsweise, bedürfen der schriftlichen Genehmigung
durch WABECO.
Inhaltsverzeichnis
1. Anlieferung 4
2. Sicherheitsbestimmungen 4
3. Bohrständer B1200 | B1230 5
3.1. Ausführungen 5
3.2 Montage 5
3.3 Schmierung 5
3.4 Antriebseinheit einsetzen 5
3.5 Arbeiten mit Tiefenanschlag 5
3.6 Spiel des Maschinenträgers nachjustieren 5
3.7 Zeichnung und Legende B1200 6
3.8 Zeichnung und Legende B1230 7
4. Bohrständer Fräsständer BF1240 | BF1242 | BF1243 | BF1244 8
4.1 Ausführungen 8
4.2 Montage 8
4.3 Schmierung 8
4.4 Antriebseinheit zum Bohren einsetzen 9
4.5 Antriebseinheit zum Fräsen einsetzen 9
4.6 Arbeiten mit Tiefenanschlag 10
4.7 Spiel des Führungsgehäuses nachjustieren 10
4.8 Zeichnung und Legende 11
5. Rundtisch Bestell-Nr. 22310 13
5.1 Rundtisch drehen und schwenken 13
5.2 Zeichnung und Legende 13
6. 3-Speichen Drehkreuz für Vertikalweg Z-Achse Bestell-Nr. 24462 14
6.1 Montage 14
6.2 Zeichnung und Legende 14
Bitte vor Inbetriebnahme lesen!
Jede Person, die das Gerät bedient, wartet oder repariert,
muss vor Inbetriebnahme die Betriebsanleitung,
insbesondere die Sicherheitsbestimmungen gelesen haben.
Originalfassung in deutscher Sprache
Stand 05/2018
3
Inhaltsverzeichnis
7. 3-Speichen Drehkreuz für Querweg Y-Achse Bestell-Nr. 24464 15
7.1 Montage 15
7.2 Zeichnung und Legende 15
8. Maschinenträger Bestell-Nr. 24460 16
8.1 Montage 16
8.2 Zeichnung und Legende 16
9. Spannvorrichtung Bestell-Nr. 22312 16
9.1 Montage 16
9.2 Zeichnung und Legende 16
10. Drechselvorrichtung für Bohrständer Fräsständer 17
10.1 Montage für das Drechseln zwischen zwei Spitzen 17
10.2 Zeichnung zum Drechseln zwischen zwei Spitzen 17
10.3 Montage für das Drechseln mit Planscheibe 18
10.4 Zeichnung zum Drechseln mit Planscheibe 18
11. HandstahlauageBestell-Nr.24480 19
11.1 Montage 19
11.2 Bedienung 19
11.3 Zeichnung und Legende 19
12. 4-Zack Mitnehmer Bestell-Nr. 24486 20
12.1 Bedienung 20
12.2 Zeichnung und Legende 20
13. Reitstockspitze Bestell-Nr. 24484 21
13.1 Bedienung 21
13.2 Zeichnung und Legende 21
14. Planscheibe Bestell-Nr. 24482 22
14.1 Bedienung 22
14.2 Zeichnung und Legende 22
15. Gewindeschneidvorrichtung Bestell-Nr. 35805 23
15.1 Bedienung 23
15.2 Zeichnung und Legende 24
16. 2-Achsen Koordinatentische K400 und K600 25
16.1 Montage 25
16.2 Schmierung 25
16.3 Führungen nachjustieren 25
16.4 Arbeitshinweise 25
16.5 Zeichnung und Legende 26
16.6 Anbausatz Anbaumessschieber für 2-Achsen und Spindel Y-Achse 29
16.6.1 Austausch Spindel Y-Achse 29
16.6.2 Halter für Anbaumessschieber montieren 31
16.6.3 Anbaumessschieber Y-Achse montieren 34
16.6.4 Anbaumessschieber X-Achse montieren zu K400 35
16.6.5 Anbaumessschieber X-Achse montieren zu K600 36
16.6.6 Zeichnung und Legende 37
