Strona 1/13

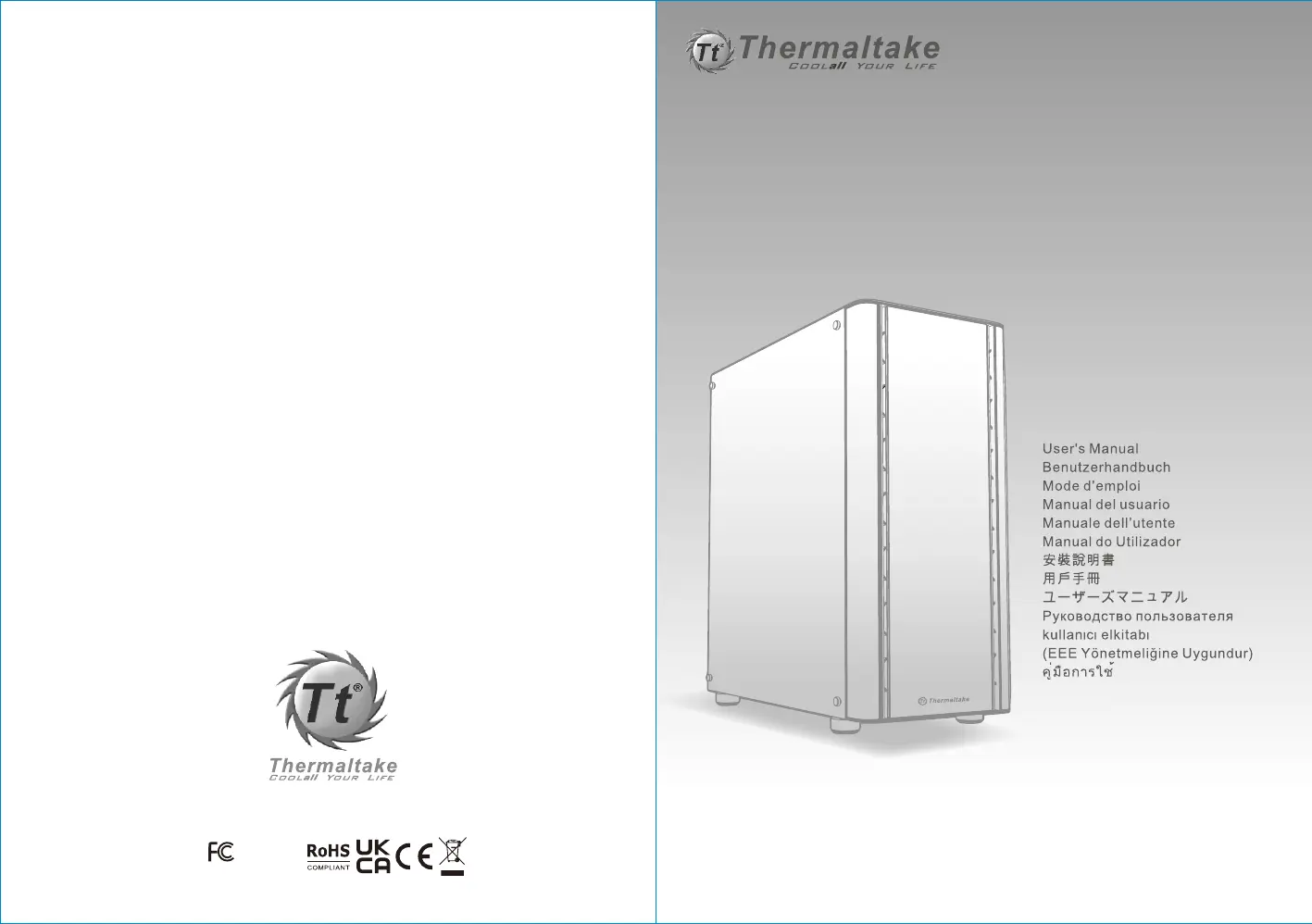

Mid Tower
V250 TG ARGB
All o ther registered trademarks belong to their respective companies. www.thermaltake.co m
© 2021 Thermaltake Technology Co., Ltd. All Rights Reserved. 2021.10
Tested To C omply
With FCC Standards
FOR HOME OR OFFICE USE
Contents
Chapter 1. Product Introduction
Chapter 2. Installation Guide
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
1.1
1.2
1.3
01
02
03
05
06
07
08
09
10
11
12
Specification
Accessory
Warnin g and Notice
Side Panel Disassembly
PSU Installation
Motherboard Installation
3.5" & 2.5" HDD Installation
Chapter 3. Leads Installation
Case LED Connection
USB 2 .0 Connection
USB 3 .0 Connection
Audio Conn ection
3.1
3.2
3.3
3.4
13
13
13
13
PCI Slot Usage
RGB Switch Mode (RGB Edition only)
Air Cooling Installation
Radiator Installation
Chapter 4. Other
4.1
4.2
19
20
Thermaltake Power Supply Series (Optional)
Tt RGB Plus Ecosystem
*Picture for reference only
*Information in the user manual is subject to change without notice
USB2.0 US B3.0
USB
2.0
R
7
Expansion Slots
6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX)
Motherboards
1 x USB 3.0, 2 x USB 2.0, 1 x HD Audi R Button, 1 x
I/O Port
V250 TG ARGB
Middle tower
4mm Tempered Glass x 1
Front: 1 x 280 mm, 1 x 360 mm
Top: 1 x 240 mm
Rear: 1 x 120 mm
Front: 3 x 120 mm, 2 x 140 mm
Top: 2 x 120 mm, 2 x 140 mm
Rear: 1 x 120 mm
CPU cooler height limitation: 160 mm
VGA length limitation: 320 mm
PSU length limitation:
160mm 200mm(With HDD Rack), (Without HDD Rack)
Model
Case Type
Chassis Dimension
(H*W*D)
430 x 216.5 x 477 mm
(16.9 x 8.52 x 18.78 inch)
Side Panel
Cooling System
Radiator Support
Fan Support
Clearance
Drive Bays
- Accessible
- Hidden
2 x 3.5“ or 2 x 2.5” (HDD Rack)
2 x 2.5” (HDD Bracket)
Rear(exhaust):
120 x 120 x 25 mm fan
(1000 rpm, 16 dBA) x 1
Front(intake):
120 x 120 x 25 mm Addressable RGB fan
(1000 rpm, 27.2 dBA) x 3
Figure Parts Name Q’ty Used for
Screw M3 x 5mm
Screw #6-32 x 5mm
Screw #6-32 x 6mm
Stand-off #6-32 x 6mm
Screw T5 x 12mm
Cable Tie
Buzzer
Screw #6-32 x 30mm
25
8
6
3
12
10
1
8
Motherboard / 2.5” SSD
3.5” HDD
Power / VGA
Motherboard
Case Fan
Cable Management
Motherboard Alarm
Case Fan
Screw #6-32 x 15mm 2 3.5” HDD Lock
Specyfikacje produktu
| Marka: | Thermaltake |
| Kategoria: | Komputerowe przejęcie |
| Model: | V250 TG ARGB |
