• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt
außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder
dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, an die das Produkt angeschlossen wird.
• Trennen Sie die Stecker nicht während einer Übertragung. Stoppen Sie
die Wiedergabe und schalten Sie die angeschlossenen Geräte aus,
bevor Sie die Stecker trennen.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die
Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten
ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
Bedienelemente
Sender
1 2 3
1 RJ45-Buchse
2 HDMI-Stecker
3 Micro-USB-Buchse
Empfänger
4 5 6 7
4 RJ45-Buchse
5 HDMI-Stecker
6 Taste LENGTH
7 Micro-USB-Buchse
Anschluss
a) Allgemeine Hinweise
• Schalten Sie zunächst alle anzuschließenden Geräte aus.
• Verwenden Sie ein Netzwerkkabel der Spezikation CAT6/6A/7 mit einer Länge
von bis zu 50 m.
• Das Netzwerkkabel sollte mindestens 15 m lang sein. Bei der Verwendung eines
kürzeren Kabels kann unter Umständen das ausgegebene Signal zu stark sein, so
dass kein Bild angezeigt wird.
• Falls Sie zusätzlich ein HDMI-Verlängerungskabel verwenden, darf dessen Länge
max. 5 m betragen.
• Beachten Sie den Aufdruck auf der Oberseite, um Empfänger (Aufdruck:
Receiver Sender) und Sender (Aufdruck: ) voneinander zu unterscheiden. Ein
weiteres Unterscheidungsmerkmal ist die Taste , die nur am Empfänger LENGTH
zu nden ist.
Bedienungsanleitung
Mini HDMI-Verlängerung über Patch
Best.-Nr. 1693320
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, die beschränkte Übertragungslänge von HDMI-Kabeln
durch ein separat erhältliches Netzwerkkabel auf bis zu 50 Meter zu erweitern. Die
Stromversorgung erfolgt via USB.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.
Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als
zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine
unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag,
etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung
an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen
Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Sender
• Empfänger
• 2 x USB-Kabel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die
Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige
Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten
sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise
zur Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und
beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die
Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung
in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für
dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren
fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem
Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE. *1693320_v1_0718_02_IPL_m_de
b) Empfänger
• Verbinden Sie den Empfänger z. B. mit dem HDMI-Eingang eines Bildschirms oder
Projektors.
• Verbinden Sie ein Ende des Netzwerkkabels mit der RJ45-Buchse.
c) Sender
• Verbinden Sie den Sender z. B. mit dem HDMI-Ausgang eines Laptops oder Blu-
ray-Players.
• Verbinden Sie das andere Ende des Netzwerkkabels mit der RJ45-Buchse.
• Verbinden Sie den Sender über das beiliegende USB-Kabel mit einem USB-
Anschluss, um die Stromversorgung herzustellen.
Im Normalfall reicht es aus, wenn Sie nur den Sender mit einem USB-
Anschluss verbinden. Der Sender versorgt dann auch den Empfänger mit
Strom.
Falls der Empfänger allerdings nicht ordnungsgemäß funktioniert,
verbinden Sie auch diesen mit einem USB-Anschluss.
d) Anschlussdiagramm
USB
CAT6
Sender Empfänger
Inbetriebnahme
• Schalten Sie das Wiedergabegerät (z. B. Blu-ray-Player) ein.
• Schalten Sie den Bildschirm bzw. Projektor ein.
• Starten Sie die Wiedergabe.
Anpassung an die Länge des Netzwerkkabels
• Mit der Taste LENGTH können Sie das Produkt an die Länge des Netzwerkkabels
anpassen.
• Beim ersten und zweiten Druck auf die Taste versucht das Produkt, sich
automatisch anzupassen.
• Vom dritten bis zum zwölften Druck auf die Taste können Sie jeweils eine von
insgesamt zehn voreingestellten Kongurationen manuell auswählen.
• Wenn Sie die Taste erneut (also zum 13. Mal) drücken, beginnt der Zyklus von
vorne.
Das Produkt speichert die Einstellung. Wenn Sie das Produkt erneut
einschalten, wird die zuletzt gewählte Konguration eingestellt.
Beseitigung von Störungen
Kein Bild oder schlechte Übertragungsqualität
• Schalten Sie alle Geräte ein.
• Überprüfen Sie alle Anschlüsse.
• Überprüfen Sie das Netzwerkkabel.
• Wählen Sie am Fernseher den richtigen Eingang aus.
• Trennen Sie den Sender für einige Sekunden von der Stromversorgung.
• Drücken Sie die Taste .LENGTH
Pege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/
zerlegen Sie es deshalb niemals.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht
entfernt werden.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren
Beitrag zum Umweltschutz.
Technische Daten
Geeignetes Netzwerkkabel ..... CAT6/6A/7, max. 50 m, RJ45-Stecker
Geeignetes HDMI-Kabel max. 5 m .........
Kompatibilität .......................... HDMI1.3, HDCP1.2
Unterstützte Auösung 480i (60 Hz), 480p (60 Hz), 576i (50 Hz), 576p ...........
(50 Hz), 720p (50/60 Hz), 1080i (50/60 Hz), 1080p
(50/60 Hz)
Unterstütztes Audioformat ...... L/R Stereo
Übertragungsrate max. 10,2 Gbps ....................
USB-Kabellänge 1 m .....................
Betriebsbedingungen .............. 0 bis +50 °C, max. 90 % rF
Lagerbedingungen .................. -10 bis +70 °C, max. 90 % rF
Abmessungen (L x B x H) 71 x 26 x 16 mm .......
Gewicht ................................... 19 g (Sender), 17 g (Empfänger)
• If it is no longer possible to operate the product safely, take it out of
operation and protect it from any accidental use. Safe operation can no
longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a
low height may damage the product.
• Always observe the safety information and operating instructions of any
other devices which are connected to the product.
• Do not disconnect the plugs during transmission. Stop playback and
switch off the connected devices before you disconnect the plugs.
• Consult a technician if you are not sure how to use or connect the
product, or if you have concerns about safety.
• Maintenance, modications and repairs must be done by a technician or
a specialist repair centre.
• If you have questions which remain unanswered by these operating
instructions, contact our technical support service or other technical
personnel.
Product overview
Transmitter
1 2 3
1 RJ45 jack
2 HDMI plug
3 Micro USB socket
Receiver
4 5 6 7
4 RJ45 jack
5 HDMI plug
6 buttonLENGTH
7 Micro USB socket
Connection
a) General Information
• First switch off all devices to be connected.
• Use a CAT6/6A/7 network cable with a length of up to 50 m.
• The network cable should be at least 15 m long. Using a shorter cable may, under
certain conditions, result in an excessively strong output signal so that no image
is displayed.
• If you also use an HDMI extension cable, its length may not exceed 5 m.
• ) Note the imprint on the top side to differentiate the receiver (labelled: Receiver
and the transmitter (labelled: ). Another distinguishing feature is the Sender
LENGTH button which is only on the receiver.
Operating instructions
Mini HDMI extension via patch cable
Item no. 1693320
Intended Use
The product is intended to extend the limited transfer length of HDMI cables via a
separately available network cable to up to 50 meters. Power is supplied via USB.
This product is intended for indoor use only. Do not use it outdoors. Contact with
moisture (e.g. in bathrooms) must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product.
Using the product for purposes other than those described above may damage the
product. In addition, improper use can cause hazards such as a short circuit, re or
electric shock. Read the instructions carefully and store them in a safe place. Only
make this product available to third parties together with its operating instructions.
This product complies with statutory, national and European regulations. All company
and product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.

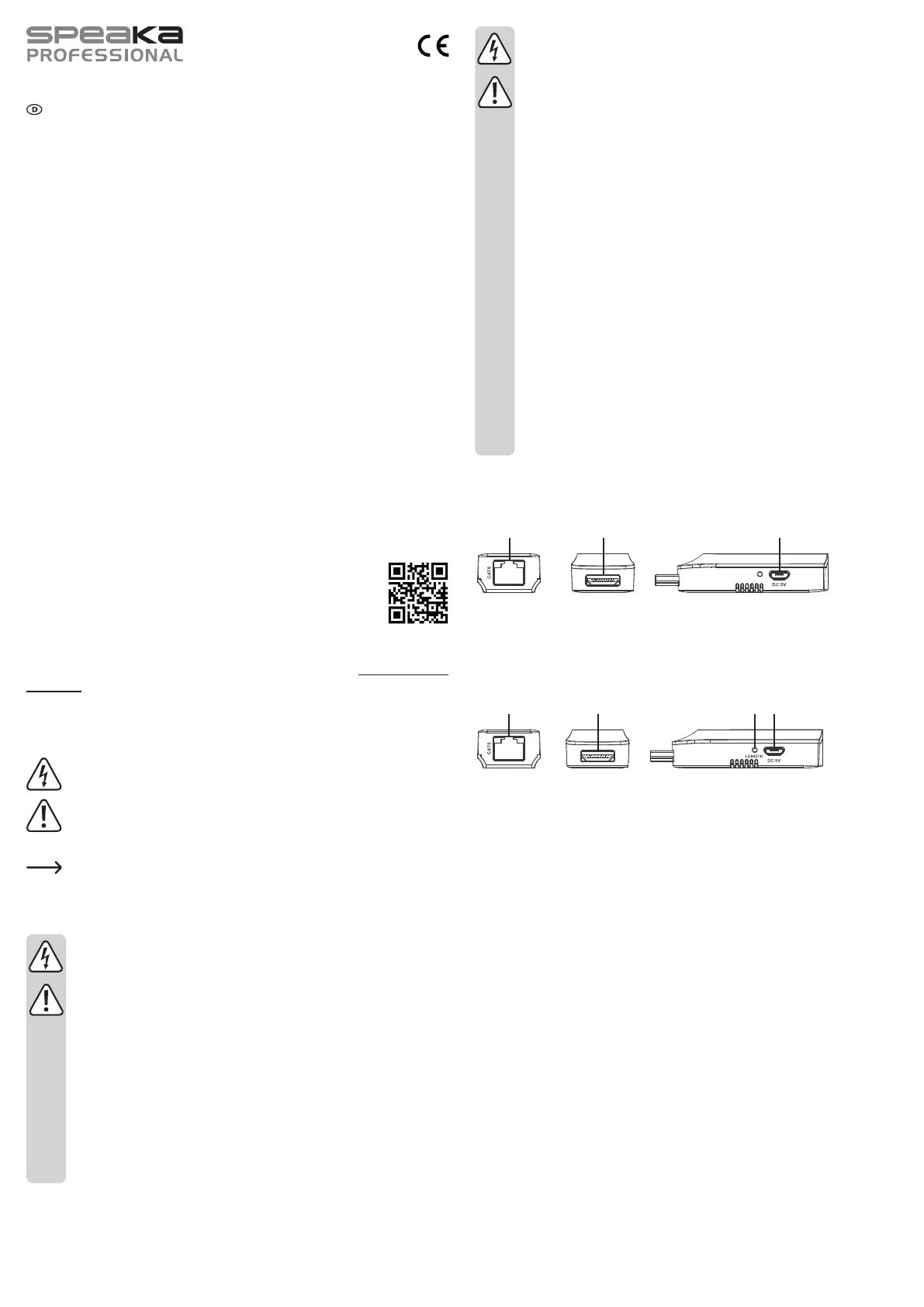

Delivery Content
• Transmitter
• Receiver
• 2 x USB cable
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or scan
the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in a triangle indicates that there is a risk to
your health, e.g. due to an electric shock.
The symbol with an exclamation mark in a triangle is used to highlight
important information in these operating instructions. Always read this
information carefully.
The arrow symbol indicates special information and advice on how to use
the product.
Safety instructions
Read the operating instructions and safety information carefully. If
you do not follow the safety information and information on proper
handling in these operating instructions, we will assume no liability
for any resulting personal injury or damage to property. Such cases
will invalidate the warranty/guarantee.
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. It may become
a dangerous toy for children.
• Protect the product from extreme temperatures, direct sunlight, strong
jolts, high humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
Specyfikacje produktu
Marka: | Speaka |
Kategoria: | przedłużacz AV |
Model: | SP-6773280 |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Speaka SP-6773280, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje przedłużacz AV Speaka
24 Września 2024
18 Czerwca 2024
18 Czerwca 2024
Instrukcje przedłużacz AV
- przedłużacz AV Philips
- przedłużacz AV Roland
- przedłużacz AV StarTech.com
- przedłużacz AV Crestron
- przedłużacz AV Nedis
- przedłużacz AV AG Neovo
- przedłużacz AV ATen
- przedłużacz AV Manhattan
- przedłużacz AV Tripp Lite
- przedłużacz AV Dynaudio
- przedłużacz AV Lindy
- przedłużacz AV LogiLink
- przedłużacz AV Digitus
- przedłużacz AV Oehlbach
- przedłużacz AV Adder
- przedłużacz AV DataVideo
- przedłużacz AV One For All
- przedłużacz AV Black Box
- przedłużacz AV Pyle
- przedłużacz AV Iogear
- przedłużacz AV Intellinet
- przedłużacz AV Kindermann
- przedłużacz AV Bogen
- przedłużacz AV Planet
- przedłużacz AV Blustream
- przedłużacz AV LevelOne
- przedłużacz AV Vivolink
- przedłużacz AV Teufel
- przedłużacz AV Vision
- przedłużacz AV Abus
- przedłużacz AV Rocstor
- przedłużacz AV Hama
- przedłużacz AV Marmitek
- przedłużacz AV Smart-AVI
- przedłużacz AV Schwaiger
- przedłużacz AV Micro Connect
- przedłużacz AV Allnet
- przedłużacz AV AJA
- przedłużacz AV Atlona
- przedłużacz AV Gefen
- przedłużacz AV SEADA
- przedłużacz AV Lightware
- przedłużacz AV Megasat
- przedłużacz AV SWIT
- przedłużacz AV Kramer
- przedłużacz AV KanexPro
- przedłużacz AV AMX
- przedłużacz AV Techly
- przedłużacz AV Matrox
- przedłużacz AV Steren
- przedłużacz AV Konig
- przedłużacz AV Genexis
- przedłużacz AV Peerless
- przedłużacz AV Monoprice
- przedłużacz AV WyreStorm
- przedłużacz AV TV One
- przedłużacz AV SIIG
- przedłużacz AV MuxLab
- przedłużacz AV Extron
- przedłużacz AV ASSMANN Electronic
- przedłużacz AV Avocent
- przedłużacz AV Comprehensive
- przedłużacz AV Rose
- przedłużacz AV Ebode
- przedłużacz AV Ecler
- przedłużacz AV Epcom
- przedłużacz AV CYP
- przedłużacz AV SmartAVI
- przedłużacz AV IMG Stage Line
- przedłużacz AV HELGI
- przedłużacz AV Liberty
- przedłużacz AV Enson
- przedłużacz AV Approx
- przedłużacz AV Hall Research
- przedłużacz AV Seco-Larm
- przedłużacz AV ConnectPro
- przedłużacz AV Kanex
- przedłużacz AV TechLogix Networx
- przedłużacz AV PureLink
Najnowsze instrukcje dla przedłużacz AV
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
9 Października 2024
