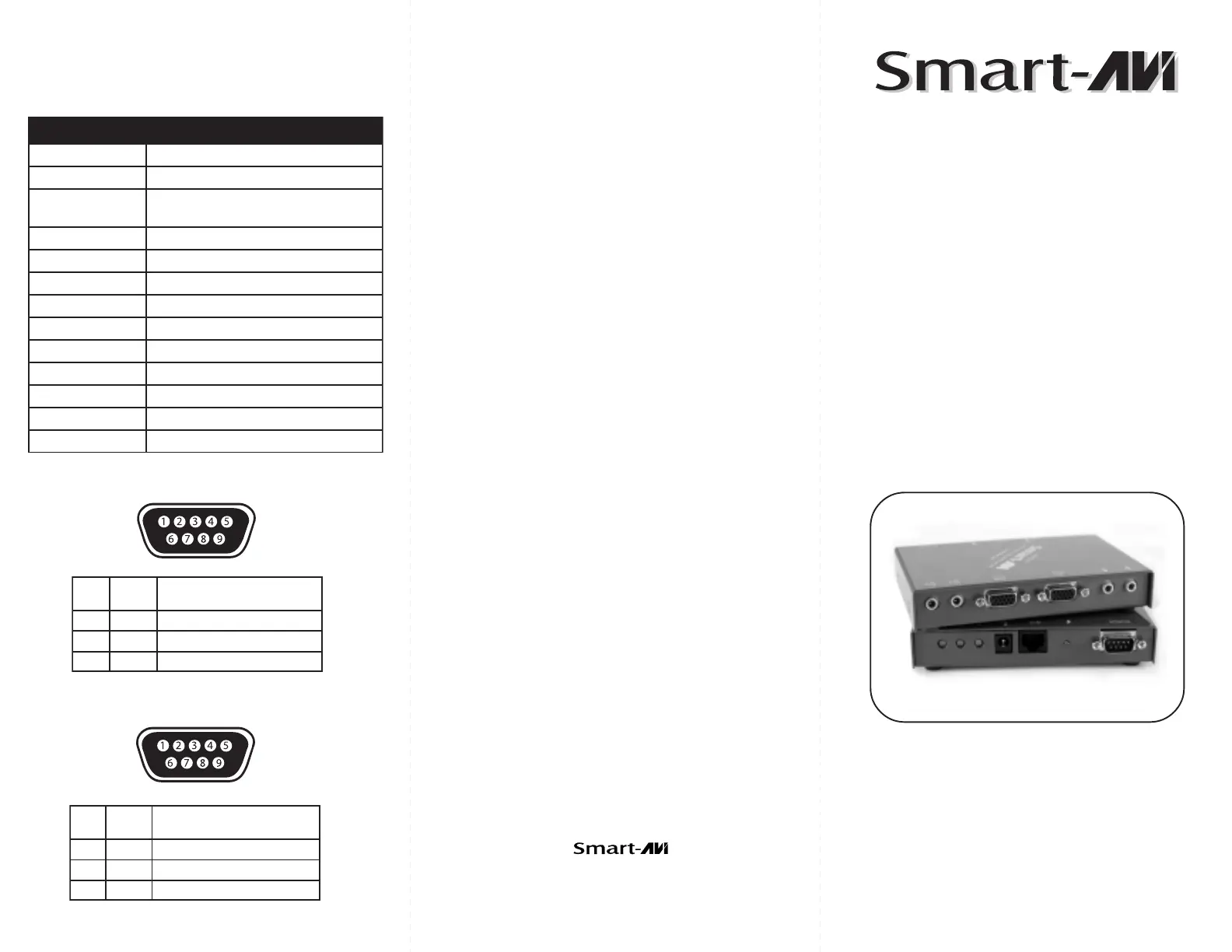

Use a single CAT5 to broadcast high
resolution SXGA, Stereo Audio,
RS232 and IR up to 1000ft away.
XTPRO
www.smartavi.com
User Manual
2840 N. Naomi Ave.
Burbank, California 91504
Phone: (818) 565-0011
Facsimile: (818) 565-0020
Technical Specifications
3MART!UDIO6IDEO)NTEGRATION
3MART!UDIO6IDEO)NTEGRATION
SNOITACIFICEPSORPTX SNOITACIFICEPSORPTX SNOITACIFICEPSORPTX SNOITACIFICEPSORPTX SNOITACIFICEPSORPTX
ataDAGV
tamroF SBVC,C/Y,VUY,BsGR,VHBGR
noituloseR 0021x0091otpU
AGXS,AGX,AGVS,AGV
epytrotcennoC tekcos51DH
oiduA
epyTlangiS decnalabnuoeretS
rotcennoC tekcoskcajmm5.3
rewoP
stnemeriuqeR A5.@CDV5
rotcennoC )ev+retnec(kcajCDmm1.2
lacisyhP
snoisnemiD )sgephtiw62(mm32x09x531
thgieW gk63.rosbl8.
niP niP niP niP niP
.oN .oN .oN .oN .oN emaN emaN emaN emaN emaN noitpircseD noitpircseD noitpircseD noitpircseD noitpircseD
2 DxR elaM9BDnoataDevieceR
3 DxT elaM9BDnoataDtimsnarT
5 DNGS dnuorG
niP niP niP niP niP
.oN .oN .oN .oN .oN emaN emaN emaN emaN emaN noitpircseD noitpircseD noitpircseD noitpircseD noitpircseD
2 DxT elameF9BDnoataDtimsnarT
3 DxR elameF9BDnoataDeveiceR
5 DNGS dnuorG
Recieve on DB9 Male
Transmit on DB9 Female
© Copyright 2007 Smart-AVI, All Rights Reserved
Notice
The information contained in this document is
subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular
purpose.
Smart-AVI will not be liable for errors contained
herein or for incidental or consequential damages in
connection with the furnishing, performance or use
of this material.
No part of this document may be photocopied,
reproduced or translated into another language with
out prior written consent from Smart-AVI.
For the complete manual, visit www.smartavi.com.
Introduction
The XTPRO range of products allows the extension
of a wide range of video and audio formats, RS232,
and IR via a single Category 5 Unshielded Twisted
Pair (UTP) cable.
Features
Supports Dual Screens.
Uses easy to install, inexpensive CAT-5/5e/6/7/8.
Output reaches up to 1,000 feet (300 m).
Resolutions up to 1900x1200.
300 MHz Bandwidth.
Sends high-resolution UXGA, Stereo Audio and
Compatible with Line Level Stereo Audio Signals.
High ground loop immunity.
Built-in lightning, power surge and transient
protection.
Designated trimmer in the remote unit to
compensate for cable length.
Compact Metal Case Enclosure.
Supports RS232 and IR
What’s in the box?
XTPROXTPRO
XTPROXTPRO
XTPRO
Please check the contents of the package before
beginning installation.
Installation Diagram
XTPRO Transmitter Installation Diagram XTPRO Receiver Installation Diagram
Adjusting and Tuning the SignalAdjusting and Tuning the Signal
Adjusting and Tuning the SignalAdjusting and Tuning the SignalAdjusting and Tuning the Signal
In order to fine tune the signal, adjust the individual
dials one at a time starting with GREEN, then BLUE,
and lastly RED. As you turn the dials you will notice
the colors slightly change as you increase or decrease
the strength. All dials should be around the same
distance.
Preparing & Connecting System CAT5 CablePreparing & Connecting System CAT5 CablePreparing & Connecting System CAT5 CablePreparing & Connecting System CAT5 CablePreparing & Connecting System CAT5 Cable
Following is the wiring standard for terminating CAT 5 cable
using RJ-45 connector:
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
Connectors:Connectors:Connectors:Connectors:Connectors: RJ-45
Capacitance:Capacitance:Capacitance:Capacitance:Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge:Conductor Gauge:Conductor Gauge:Conductor Gauge:Conductor Gauge: 24 AWG
Connecting The TransmitterConnecting The Transmitter
Connecting The TransmitterConnecting The Transmitter
Connecting The Transmitter
1. Connect the output of the computer video card to the
video input of the transmitter using the included male
to male video cable.
2. Connect the output of the computer audio card to
the audio input of the transmitter using 3.5mm audio
male to male audio cable.
3. Connect local monitor to the VGA out of the
transmitter.
4. Connect external speakers to the transmitter’s audio
out (Standard 3.5mm stereo miniplug).
5. In the back of the unit connect the CAT5 cable that
will connect to the receiver (XTPRO-RX).
*NOTE: You can not use RS232 and IR at the same time.
Connecting The ReceiverConnecting The Receiver
Connecting The ReceiverConnecting The ReceiverConnecting The Receiver
1. Connect CAT5 cable (coming from the transmitter) to
the back of the receiver.
2. Connect 1-2 display monitors to the VGA out
connectors on the front of the receiver.
3. Connect 1-2 sets of external speakers to the audio
output connections on the front of the unit.
(Standard 3.5mm stereo Miniplug)
tnetnoCegakcaPORPTX tnetnoCegakcaPORPTX tnetnoCegakcaPORPTX tnetnoCegakcaPORPTX tnetnoCegakcaPORPTX
ytQ ytQ ytQ ytQ ytQ smetI smetI smetI smetI smetI .oNtraP .oNtraP .oNtraP .oNtraP .oNtraP
1 tinurettimsnarTORPTX 001XT-PTX
1 tinurevieceRORPTX 001XR-PTX
2 ylppusrewopcdtlov5 SU-A1D5-SP
1 )tf6(elbacAGVelamotelam51DDH 60-MMAGV-CC
lanoitpO lanoitpO lanoitpO lanoitpO lanoitpO
1 elbacgulpinimoeretsmm5.3oiduA 60MMDA-CC
1 revieceREYERI EYE-MS
1 rettimERI DEL-MS
1 .tf69BDf/mlaireS 60FMRESCC
