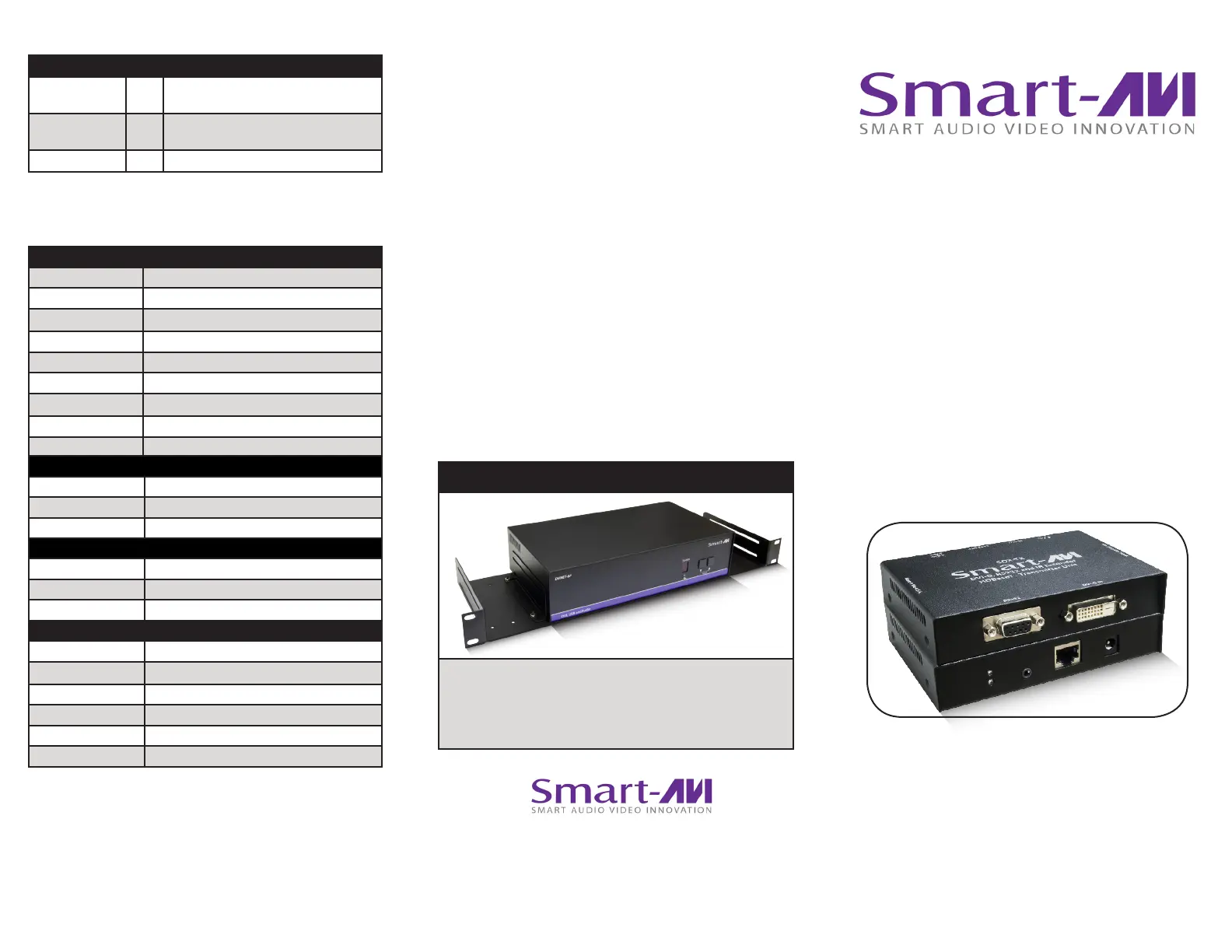

SDX
Super Range DVI-D, RS232 and IR
Extender
www.smartavi.com
Installation
Manual
What’s in the Box?
PART NO. QTY DESCRIPTION
SDX-RX 1 SDX Receiver. DVI-D + RS232 + IR Re-
ceiver over CAT5/5e/6
SDX-TX 1 SDX Transmitter. DVI-D + RS232 + IR
Transmitter over CAT5/5e/6
Power Supply 2 PS5VDC2A
© Copyright 2017 SmartAVI, All Rights Reserved
NOTICE
T h e i n f o r ma t i o n c o n t a i n e d i n t h i s d oc u m e nt
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St. North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
Extend DVI-D video, RS232 and
IR up to 330 feet (100m) over a
single CAT5/5e/6 cable
Rack Mountable Option
Our SmartRack is the perfect solution to allow
virtually all SmartAVI devices to be custom mounted
in a standard 19” server rack. The SmartRack is fully
adjustable and can secure/organize several devices.
Technical Specications
VIDEO
Format DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (TX) (1) DVI-D 29-pin (Female)
Output Interface (RX) (1) DVI-D 29-pin (Female)
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
OTHER
Power External 100-240 VAC/5VDC2A
Dimensions 5.125 in W x 1 in H x 3.625 in D
Weight 0.5 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
RS232
Input Interface DB9 (Female)
Output Interface DB9 (Female)
Control @ 115 Kbps
IR
Frequency Response 30KHz to 80KHz
Input Interface (RX) (1) 3.5 mm (Female)
Output Interface (TX) (1) 3.5 mm (Female)
Introduction
Using HDBaseT technology, the SDX DVI extender is
capable of sending a DVI-D signal up to 330 feet over a
single conventional and inexpensive CAT5/5e/6 cable.
HDBaseT technology is superior to older DVI extenders
that require special CAT6 sheilded cable to go a short
distance. The SDX also has RS232 and IR extension,
giving you the ability to control your displays or devices
remotely.
Features
• Extends DVI-D up to 330 feet (100m) from
the source
• Data recovery for digital video
• Supports up to 1920x1200 digital video
resolution
• Automatic DDC Learning
• Uncompressed Video HDBaseT
• IR and RS232 extension allows for remote
control of displays
• External power adapter for transmitter and
receiver unit
• Plug and play
Product - Installation Diagram
Connecting the SDX
1. Power o all devices.
2. Connect a DVI-D source (computer) to the DVI-D
port on the rear of the SDX-TX.
3. Optionally connect RS232 and IR for control
functions.
4. Connect the SDX-TX to the the SDX-RX with one
CAT5 UTP (Unsheilded Twisted Pair) cable.
5. Connect a DVI-D compatible display to the DVI-D
port on the rear of the SDX-RX.
6. Optionally connect RS232 and IR for control
functions.
7. Connect the power to the SDX-RX and the SDX-TX.
8. Power on the display and then the computer.
The DDC of your display will be learned
automatically. The following is the wiring standard for terminating UTP/STP
cable using RJ-45 connector:
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
SDX-TX SDX-RX
330 ft over CAT5/5e/6 UTP DVI
COMPUTER
DISPLAY
APPLICATIONS
• Security
• PC Networking
• Conference Center Systems
• Point of Sale
• Camera Surveillance
• Video Phone
• Control Room Systems
• Recording Studio
• PC KVM Extension
SDX-TX Front
SDX-RX Front
SDX-TX Rear
SDX-RX Rear
To reach maximum distances with HDBaseT technology,
it is recommended to use the best possible quality
cable available. CAT5e/6 shielded cabling is ideal for
best performance.
