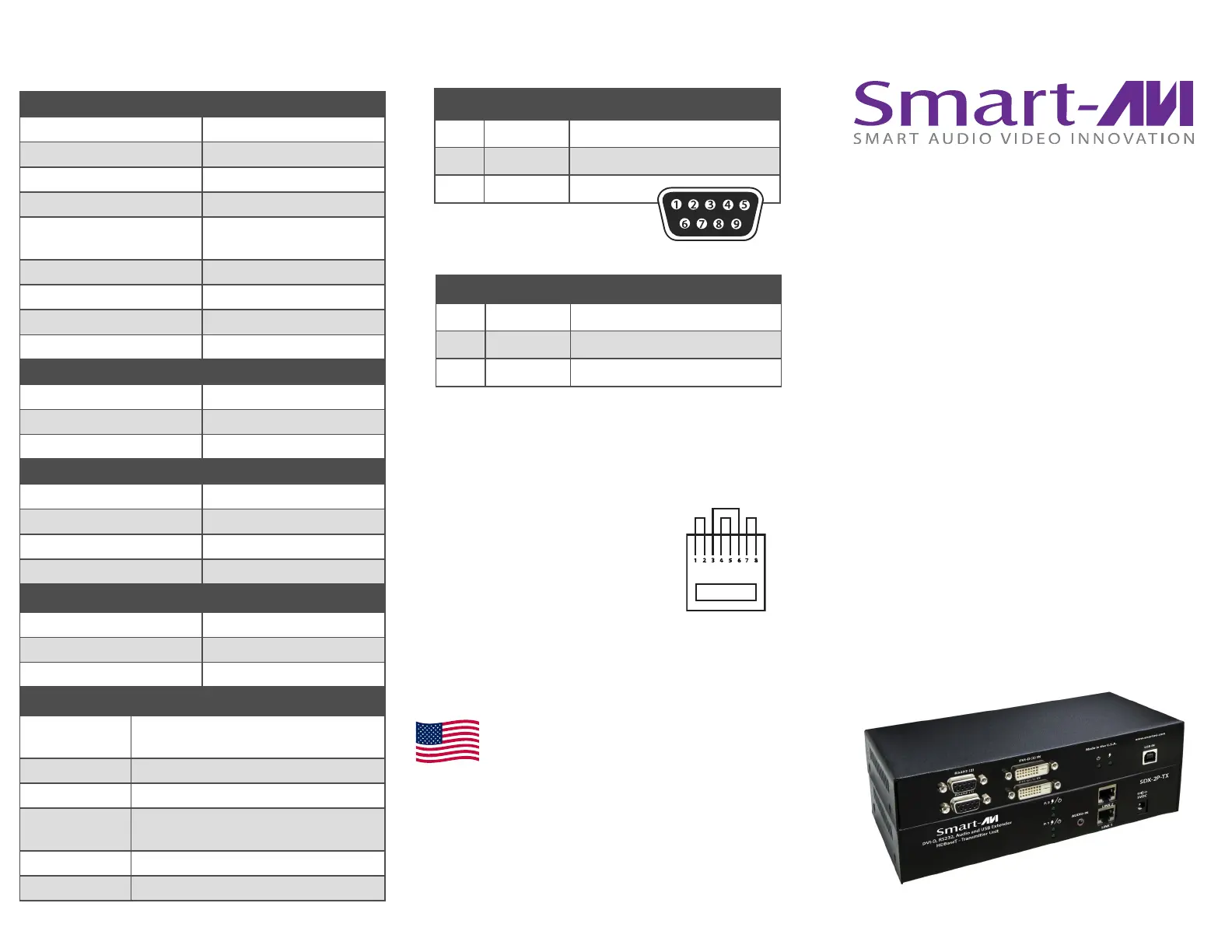

USER MANUAL
SDX- 2P
EXTEND DUAL DVI-D, DUAL RS232,
USB KEYBOARD, MOUSE AND
AUDIO UP TO 400 FEET OVER
DUAL CAT5/5E/6 CABLE
VIDEO
Format (2) DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (TX) (2) DVI- -pin (Female) D 29
Output Interface (RX) (2) DVI- -pin (Female) D 29
Resolution Up to 1920 x 1200
@60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
RS232
Input Interface (2) DB9 (Female)
Output Interface (2) DB9 (Male)
Control @ 115 Kbps
OTHER
Power External 100-240 VAC/5VDC4A
@20W
Dimensions 8.25 in W x 1 in H x 3.5 in D
Weight 4 lbs.
Operating
Temp.
0-55 °C (32-131°F)
Storage Temp. - -85 °C (-4-185 °F) 20
Humidity Up to 95%
AUDIO
Signal Type Stereo Audio
Bandwidth 15MHz, 0dB
Impedance 100 Ohm
Connector 3.5 mini jack, Female
TECHNICAL SPECIFICATIONS
SUPER RANGE HDBaseT
DUAL DVI-D, DUAL
RS232, AUDIO AND USB
KEYBOARD AND MOUSE
EXTENDER
USB
Signal Type USB 1.1
Input Interface (TX) (1) USB Type B (Female)
Output Interface (RX) (2) USB Type A (Female)
RECEIVE ON DB9 MALE
PIN # NAME DESCRIPTION
2 RxD Receive Data on DB9 Male
3 Transmit Data on DB9 Male TxD
5 SGND Ground
PIN # NAME DESCRIPTION
2 Transmit Data on DB9 Female TxD
3 RxD Receive Data on DB9 Female
5 SGND Ground
TRANSMIT ON DB9 FEMALE
PREPARING AND CONNECTING SYSTEM
CAT5 CABLE
Following is the wiring standard for terminating CAT 5
cable using RJ-45 connector:
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
Connectors: - RJ 45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
800.AVI.2131
Tel: (818) 503-6200 Fax: (818) 503-6208
11651 Vanowen St. North Hollywood, CA 91605
SmartAVI.com
Designed and Manufactured in the USA
INTRODUCTION
Using HDBaseT technology, the SDX-2P DVI extender
is capable of sending dual DVI-D signals up to 400
feet over two conventional and inexpensive
CAT5/5e/6 cable. HDBaseT technology is superior to
older DVI extenders that require special CAT6
shielded cable to go a short distance.
The SDX-2P also has USB keyboard and mouse, au-
dio and RS232 extension, giving you the ability to
control your displays or devices remotely.
FEATURES
Extends dual DVI-D up to 400 feet (120m) from
the source
HDCP Support
Supports up to 1920x1200 digital video resolu-
tion
Automatic DDC Learning
USB Keyboard and Mouse extension
Uncompressed Video HDBaseT
RS232 extension allows for remote control of dis-
plays
External power adapter for transmitter and re-
ceiver unit
Supports Stereo Sound
Compatible with Windows, Mac and Linux Operat-
ing Systems
To reach maximum dis-
tances with HDBaseT tech-
nology, it is recommended
to use the best possible
quality cable available.
CAT5e/6 shielded cabling is
ideal for best performance.
PART NO. QTY DESCRIPTION
SDX- -RX 1 SDX-2P Receiver. Dual DVI-2P D,
Dual RS232, USB & Audio Re-
ceiver over CAT5/5e/6
SDX- - 1 SDX-2P Transmitter. Dual DVI-2P TX
D, Dual RS232, USB & Audio
Transmitter over CAT5/5e/6
Power Supply 2 PS5VDC4A
WHAT’S IN THE BOX?
CONNECTING THE SDX-2P
1. Power off all devices.
2. Connect two DVI-D sources (computer) to the
two DVI-D ports on the back of the SDX- -TX. 2P
3. Connect a USB source (computer) to the USB
port on the SDX- -TX. 2P
4. Optionally connect RS232 for control functions.
5. 2P 2P Connect the SDX- -TX to the SDX- -RX with
two CAT5 UTP (Unshielded Twisted Pair) cables.
6. Connect a DVI-D compatible display to each of
the two DVI-D ports on the back of the SDX- -2P
RX.
7. Connect USB keyboard and mouse to the USB
ports on the SDX- -RX. 2P
8. Optionally connect RS232 for control functions.
9. 2P Connect the power to the SDX- -RX and the
SDX- -TX. 2P
10.Power on the display and then the computer.
The DDC of your display will
The DDC of your display will
The DDC of your display will
The DDC of your display will The DDC of your display will be learned automatically.
be learned automatically.
be learned automatically.
be learned automatically.be learned automatically.
INSTALLATION DIAGRAM
SDX- -TX Front 2P
SDX- -TX Back 2P
SDX- -RX Front 2P
SDX- -RX Back 2P
APPLICATIONS
Digital Signage
Security
PC Networking
Conference Center Systems
Point of Sale
Camera Surveillance
Video Phone
Control Room Systems
Recording Studio
PC KVM Extension
