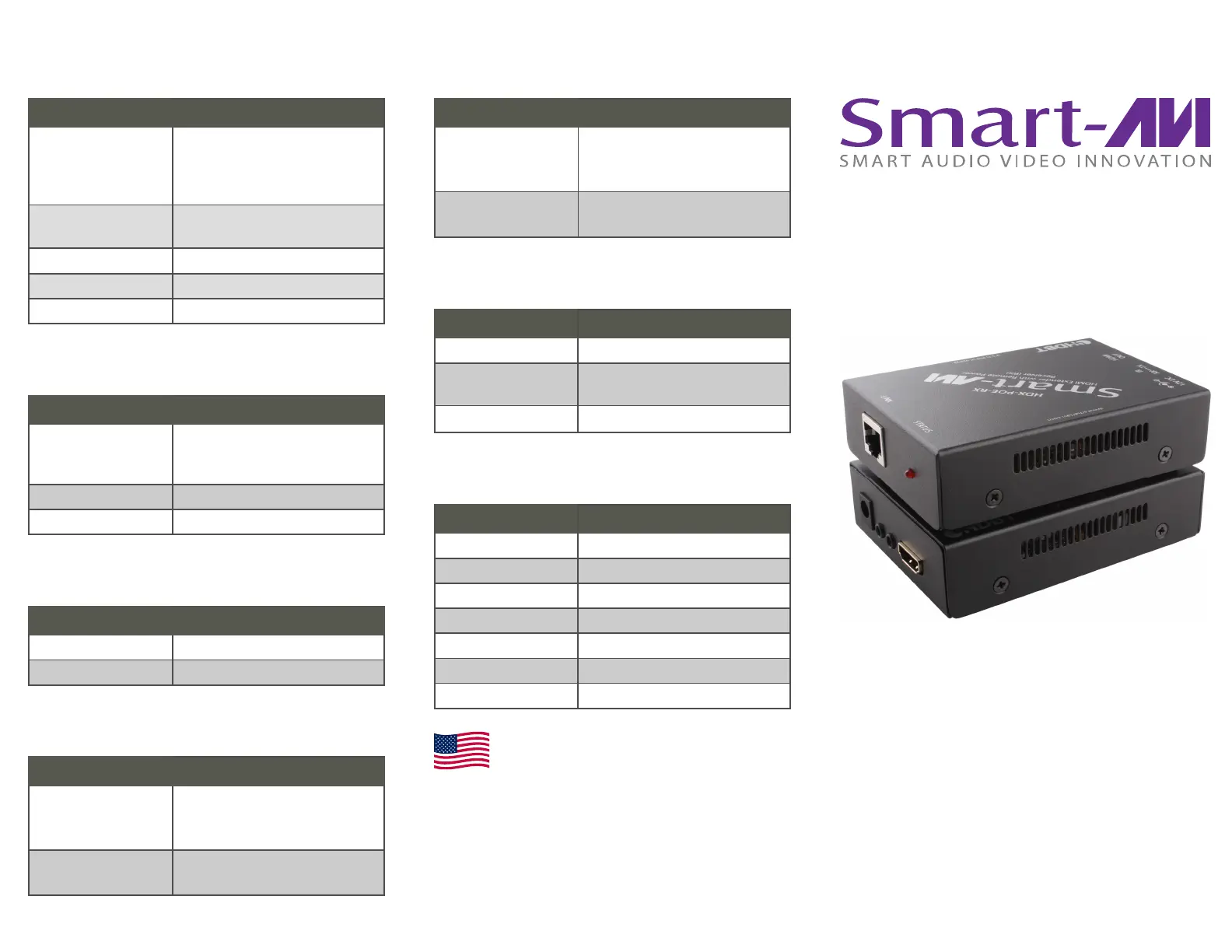

USER MANUAL
HDX-POE
HDMI, IR, and Power Extender
Over Single CAT5e/6 Cable
VIDEO
Resolution 800X600, 1024X768 ,
1280X1024, 1366X768,
1920X1200, 480i, 720p,
1080i, 1080p and 3D
Color Depth Deep Color 36/30/24 Bit at
1080p and 3D
Video Bandwidth 10.2 Gbps
Input Video Signal 1.2 Volts P-P
Input DDC Signal 5 Volts (TTL)
TECHNICAL SPECIFICATIONS
800.AVI.2131
Tel: (818) 503-6200 Fax: (818) 503-6208
11651 Vanowen St. North Hollywood, CA 91605
SmartAVI.com
Designed and Manufactured in the USA Watch and control HDTV 1080p video up to
250ft from the source via Cat5e/6 using
HDBaseT and POE technology
SYSTEM
Interface RJ-45
Cable
Requirements
CAT5/5e/6
Maximum Length 250 ft.
Input • HDMI-A 19PIN Socket
• 12VDC Jack
• 3.5mm Jacks for IR Receiver
Output • RJ45 Jack
• 3.5mm Jack for IR Emitter
I/O CONNECTOR (Transmitter)
AUDIO
Format Up to PCM 8 channel, Dolby
Digital TrueHD,
and DTS-HD Master Audio
Input Interface HDMI (Integrated)
Output Interface HDMI (Integrated)
IR
Signal Type 38kHz, 56kHz
Interface 3.5 mm Jack Socket (Female)
Input • RJ45 Jack
• 3.5mm Jack for IR Receiver
• 12VDC Jack
Output • 3.5mm Jack for IR Emitter
• HDMI-A 19PIN Socket
I/O CONNECTOR (Receiver)
OTHER
Power 12VDC2.5A
Approvals UL, CE, ROHS Compliant
Operating Temp. 32 to 104°F (0 to 40 °C)
Storage Temp. -4 to 140 °F (-20 to 60 °C)
Humidity 10% to 85% (Non-condensing)
Dimensions 0.9” x 2.9” x 3.7”
Weight 0.26 lbs
OVERVIEW
Are you extending your HD signal reach and finding
that the best potential new locations don’t have the
proper power available? You may not have to scale
down your plans if you consider using an HDX-POE
system from SmartAVI. HDX-POE injects power into
HDBaseT CAT5/CAT6 cable that transports both
HDMI and IR and picks it off at the load.
CONNECTING THE HDX-POE
1. Power off the HDMI source and display.
2. Connect an HDMI cable from the HDMI source to the HDMI IN port of the HDX-POE transmit-
ter.
3. Connect an IR emitter (optional) to the IR OUT port on the transmitter.
4. Connect the HDX-POE transmitter to the HDX-POE receiver using a CAT5e/6 cable (up to
150ft).
5. Connect an IR receiver (optional) to the IR IN port on the receiver.
6. Connect an HDMI cable from the HDMI OUT port on the HDX-POE receiver to the HDMI Dis-
play.
7. Connect the power on the HDX-POE transmitter plugging in their power adapters (12VDC2A)
or provide 12VDC input from the rear DC input port.
NOTE: If the RX side has connected DC adapter, TX can get the DC power over the CAT5e/
CAT6 cable, so leave DC input port empty. Only 1 power supply is required for both units.
8. Power on the HDMI source, displays and speakers. The RX will read the EDID from the moni-
tor, and then pass the data into the TX automatically.
WHAT’S IN THE BOX?
PART NO. DESCRIPTION
HDX-POES HDBaseT HDMI & IR Extender over a
Single Cat5e/6 Cable Includes: [HDX-
POE-TX, HDX-POE-RX and (PS12V2.5A
Wall Mount)]
APPLICATION DIAGRAM
FEATURES
• Supports POE: Can be powered by TX or RX
• Extends HDMI,IR and Power Output over one
Cat5e/6 Cable
• Extends IR Control Signals for Remote Control
• Uses HDBaseT Technology
• Full HD support: 1080p@60Hz@48 bit/pixels,
1080p@120Hz@24 bit/pixels, 3D, 1080P60Hz
and 4K x 2K@30Hz@24bit
• Data Signals up to 3.4Gbps
• HDMI 1.4 and HDCP Compliance
• Uses Bi-Directional IR Communication
• Transmits High-Quality Dolby TrueHD, DTS-HD MA
Audio Signals
• Transmits 1080p Resolution Video up to 250 ft
