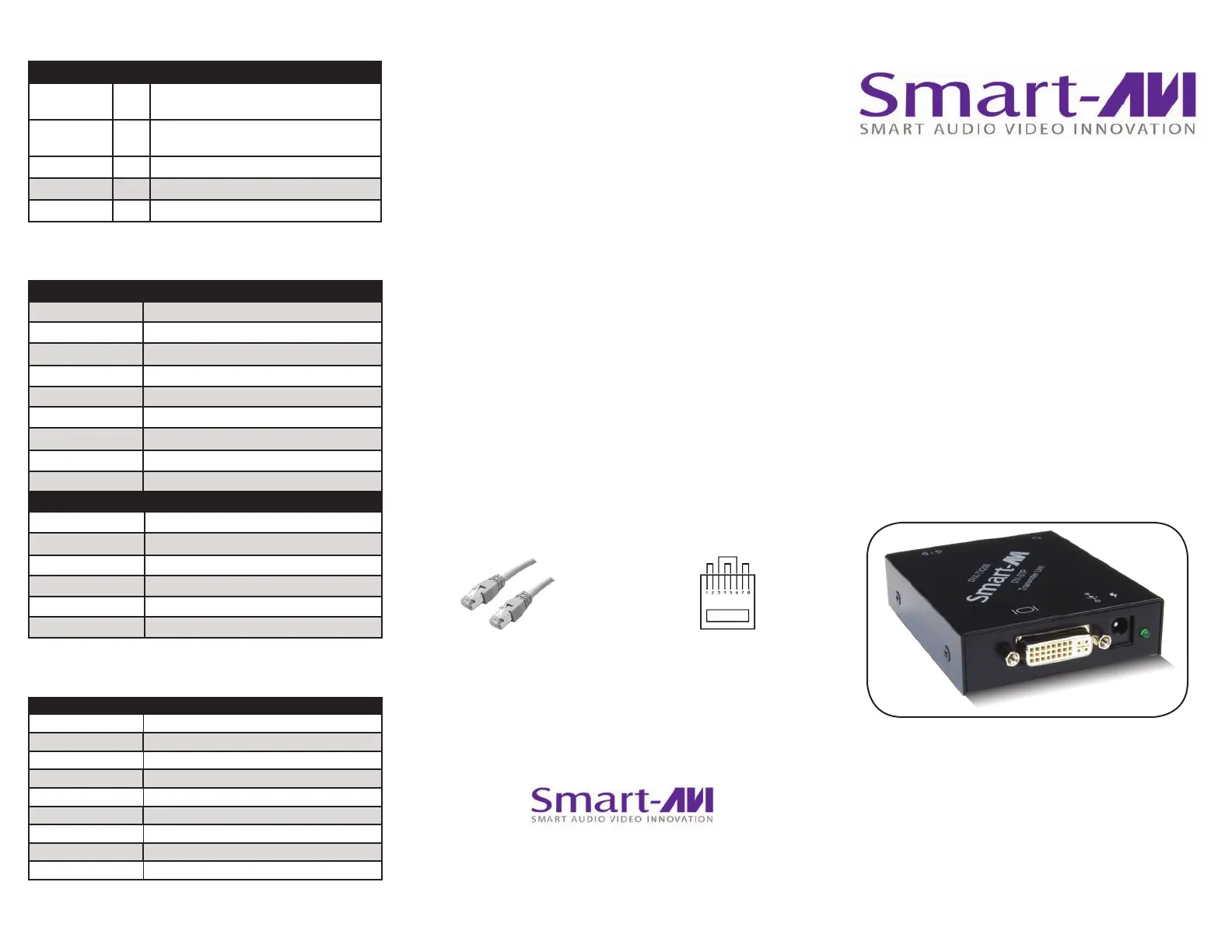

NOTICE

T h e i n f o r m at i o n c o nt a i n e d i n t h i s d o c u m e n t

is subject to change without notice. Smart-AVI makes

no warranty of any kind with regard to this material,

including but not limited to, implied warranties of

merchantability and fitness for any particular purpose.

Smart-AVI will not be liable for errors contained herein or for

incidental or consequential damages in connection with the

furnishing, performance or use of this material.

No part of this document may be photocopied, reproduced or

translated into another language without prior written consent

from Smart-AVI.

For more information, visit www.smartavi.com.

SmartAVI, Inc. / Twitter: smartavi

2840 N. Naomi Ave. Burbank, CA 91504

Tel: (818) 565-0011 Fax: (818) 565-0020

http://www.SmartAVI.com

The DVX-200 is a DVI-D video extender

system (transmitter and receiver) designed

to broadcast high-denition DVI-D signals

up to 275 feet using inexpensive STP cabling.

DVX-200

DVI-D Extender

up to 275 feet over STP Cable

www.smartavi.com

Installation

Manual

What’s in the Box?

Technical Specications*

VIDEO

Format DVI-D Single Link

Maximum Pixel Clock 165 MHz

Input Interface (TX) (1) DVI-D 29-pin female

Output Interface (RX) (1) DVI-D 29-pin female

Resolution Up to 1920 x 1200 @60Hz

DDC 5 volts p-p(TTL)

Input Equalization Automatic

Input Cable Length Up to 20 ft.

Output Cable Length Up to 20 ft.

OTHER

Power External 100-240 VAC/5VDC2A @10W

Dimensions 3 in W x 1 in H x 3.75 in D

Weight 0.5 lb

Operating Temp. 0-55 °C (32-131°F)

Storage Temp. -20-85 °C (-4-185 °F)

Humidity Up to 95%

The following is the wiring standard for terminating UTP/STP

cable using RJ-45 connector:

Connectors: RJ-45

Capacitance: 14 pf/ft (46.2 pf/m)

Conductor Gauge: 24 AWG

Impedance: 100 +/- 15 ohms

Pair 1 Pins 1 & 2

Pair 2 Pins 3 & 6

Pair 3 Pins 4 & 5

Pair 4 Pins 7 & 8

Supported Resolutions

RESOLUTION REFRESH RATE

640 x 480 85 Hz

800 x 600 85 Hz

1024 x 768 85 Hz

1152 x 870 75 Hz

1280 x 768 75 Hz

1280 x 960 60 Hz

1280 x 1024 60 Hz

1600 x 1200 60 Hz

1920 x 1200 60 Hz

PART NO. QTY DESCRIPTION

DVX-RX200 DVX-200 Receiver. DVI Receiver over CAT6

STP

DVX-TX200 DVX-200 Transmitter. DVI Transmitter over

CAT6 STP

DVI-D Cable 1 6ft MM DVI-D

Power Supply 2 PS5VDC2A

User Manual 1

Introduction

The DVX-200 is the perfect solution for extending

DVI-D signals to a remote location up to 275 feet away

over CAT6 STP cabling. It is the ideal way to isolate a

workstation computer into one location and a console

in another. It is fully compatible with MAC, PC and LINUX

DVI-D single link standards.

Applications

• Medical Applications

• Industrial Work Areas

• Home Theater Integration

• Digital Signage Deployment

• Information Kiosks/Displays

• Film/Recording Studios

Features

• Supports DVI-D single-link sources

• Supports High Resolution 1920x1200 60Hz

WUXGA

• Supports Mac, PC, and Linux DVI

• Distance: 275 feet with CAT6 STP cabling

• Uses universal DVI Single Link connectors

• Zero pixel loss with TMDS signal correction

• DDC from internal table for Mac/PC

• Compatible with all operating systems

• Compatible with all major KVM switches

• Data recovery for digital video

• Supports 1.5 and 12Mbps data rates

• Plug-and-play

Product - Installation Diagram

Connecting the DVX-200

1. Power o all devices.

2. Connect a DVI-D source (computer) to the DVI-D

port on the rear of the DVX-200-TX.

3. Connect the DVX-200-TX to the the DVX-200-RX

with one STP (Sheilded Twisted Pair) cable.

4. Connect a DVI-D compatible display to the DVI-D

port on the rear of the DVX-200-RX.

5. Connect the power to the DVX-200-RX and the

DVX-200-TX.

6. Power on the display and then the computer.

Setting the DDC

DDC provides plug-and-play capability to your

displays. When you plug a display into your computer,

the DDC table in the display tells the computer the

optimal resolution to use. The DVX-200 is capable of

supporting two primary types of displays: PC and Mac.

The default setting is PC.

COMPUTER

DVI-D

DISPLAY

DVX-200

RECEIVER

DVX-200

TRANSMITTER

Up to 275 ft

over STP

DVI-DDVI-D

PIN 17

PIN 1

PIN 24

PIN 8

C 4

C 1

C 2

C 5

C 3

#niP langiS #ni

P l

angiS

1 -2ataDS.D.M. 6T 1 tceteDgulPtoH

2 +2ataDS.D.M. 7T 1 -0ataDS.D.M.T

d3 leihS4/2ataDS.D.M. 8T 1 +0ataDS.D.M.T

4 -4ataDS.D.M. 9

T d1 l

eihS5/0ataDS.D.M.T

5 +4ataDS.D.M. 0T 2 -5ataDS.D.M.T

6 kcolCCD 1D 2 +5ataDS.D.M.T

7 ataDCD 2

D d2 l

eihSkcolCS.D.M.T

8 cnyS.treVgolan 3A

2 +

kcolCS.D.M.T

9 -1ataDS.D.M. 4T 2 -kcolCS.D.M.T

01 +1ataDS.D.M.T

1 d1 leihS3/1ataDS.D.M

. 1

T C deRgolanA

21 -3ataDS.D.M. 2T

C n

eerGgolanA

31 +3ataDS.D.M. 3T C eulBgolanA

41 rewoPV5 4+ C cnySzroHgolanA

51 DN 5G C dnuorGgolanA

5VDC 1.6A

DVI-D Conguration

DVX-200-TX Front

DVX-200-TX Rear

For Mac, congure the

switches as shown below:

For PC, congure the

switches as shown below:

1&2 ON, 3&4 OFF 1&2 OFF, 3&4 ON

To change this setting,

rst remove the top cover

from the DVX-200

TRANSMITTER

by removing the four side

screws. Next, locate the

DIP switches near the rear

of the device next to the

Data Port (RJ45 Ethernet

Port).
