© Copyright 2010 Smart-AVI, All Rights Reserved
NOTICE
T h e i n f o r m at i o n c o nt a i n e d i n t h i s d o c u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
2840 N. Naomi Ave. Burbank, CA 91504
Tel: (818) 565-0011 Fax: (818) 565-0020
http://www.SmartAVI.com

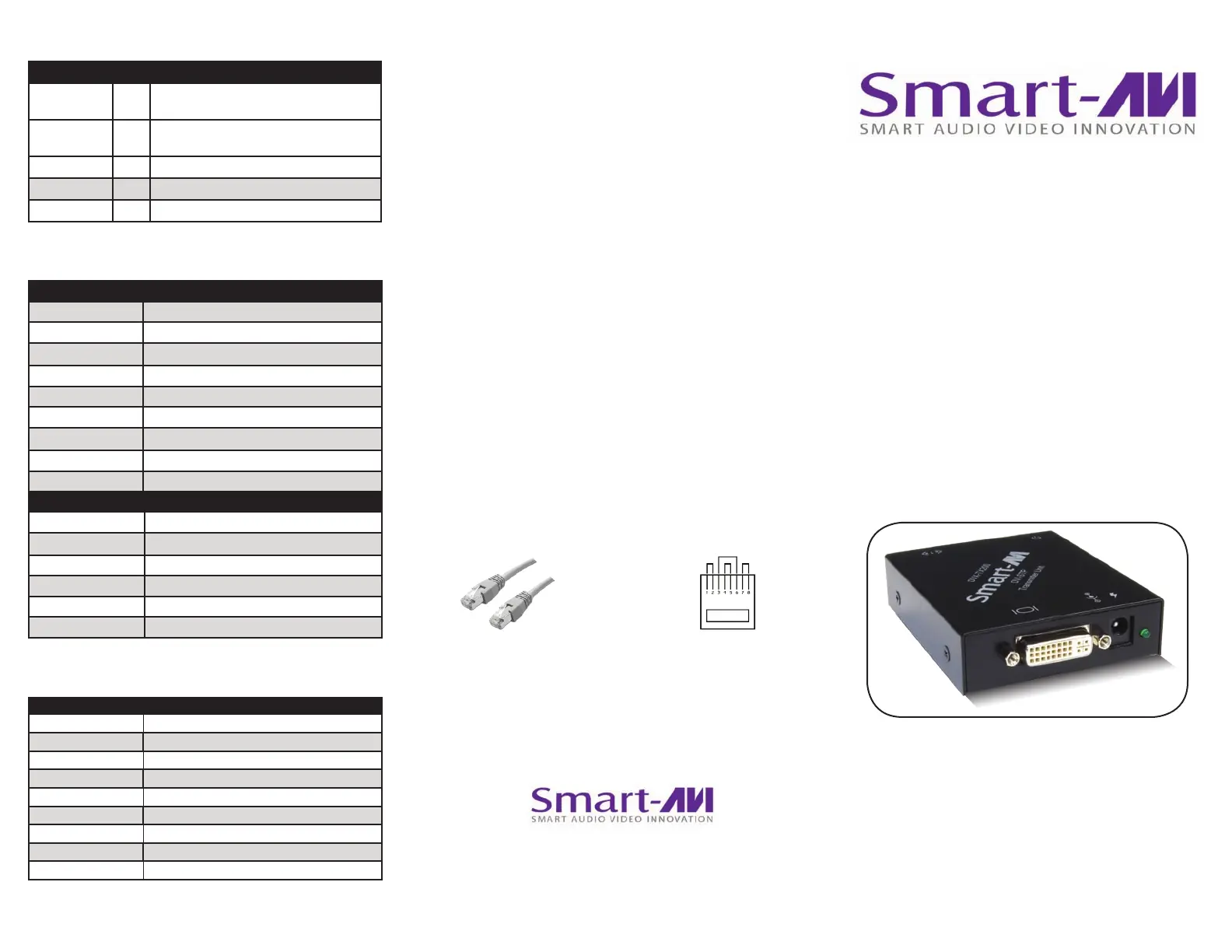

The DVX-200 is a DVI-D video extender
system (transmitter and receiver) designed
to broadcast high-denition DVI-D signals
up to 275 feet using inexpensive STP cabling.
DVX-200
DVI-D Extender
up to 275 feet over STP Cable
www.smartavi.com
Installation
Manual
What’s in the Box?
Technical Specications*
VIDEO
Format DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (TX) (1) DVI-D 29-pin female
Output Interface (RX) (1) DVI-D 29-pin female
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
OTHER
Power External 100-240 VAC/5VDC2A @10W
Dimensions 3 in W x 1 in H x 3.75 in D
Weight 0.5 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
The following is the wiring standard for terminating UTP/STP
cable using RJ-45 connector:
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
Supported Resolutions
RESOLUTION REFRESH RATE
640 x 480 85 Hz
800 x 600 85 Hz
1024 x 768 85 Hz
1152 x 870 75 Hz
1280 x 768 75 Hz
1280 x 960 60 Hz
1280 x 1024 60 Hz
1600 x 1200 60 Hz
1920 x 1200 60 Hz
PART NO. QTY DESCRIPTION
DVX-RX200 DVX-200 Receiver. DVI Receiver over CAT6
STP
DVX-TX200 DVX-200 Transmitter. DVI Transmitter over
CAT6 STP
DVI-D Cable 1 6ft MM DVI-D
Power Supply 2 PS5VDC2A
User Manual 1
Introduction
The DVX-200 is the perfect solution for extending
DVI-D signals to a remote location up to 275 feet away
over CAT6 STP cabling. It is the ideal way to isolate a
workstation computer into one location and a console
in another. It is fully compatible with MAC, PC and LINUX
DVI-D single link standards.
Applications
• Medical Applications
• Industrial Work Areas
• Home Theater Integration
• Digital Signage Deployment
• Information Kiosks/Displays
• Film/Recording Studios
Features
• Supports DVI-D single-link sources
• Supports High Resolution 1920x1200 60Hz
WUXGA
• Supports Mac, PC, and Linux DVI
• Distance: 275 feet with CAT6 STP cabling
• Uses universal DVI Single Link connectors
• Zero pixel loss with TMDS signal correction
• DDC from internal table for Mac/PC
• Compatible with all operating systems
• Compatible with all major KVM switches
• Data recovery for digital video
• Supports 1.5 and 12Mbps data rates
• Plug-and-play
Product - Installation Diagram
Connecting the DVX-200
1. Power o all devices.
2. Connect a DVI-D source (computer) to the DVI-D
port on the rear of the DVX-200-TX.
3. Connect the DVX-200-TX to the the DVX-200-RX
with one STP (Sheilded Twisted Pair) cable.
4. Connect a DVI-D compatible display to the DVI-D
port on the rear of the DVX-200-RX.
5. Connect the power to the DVX-200-RX and the
DVX-200-TX.
6. Power on the display and then the computer.
Setting the DDC
DDC provides plug-and-play capability to your
displays. When you plug a display into your computer,
the DDC table in the display tells the computer the
optimal resolution to use. The DVX-200 is capable of
supporting two primary types of displays: PC and Mac.
The default setting is PC.
COMPUTER
DVI-D
DISPLAY
DVX-200
RECEIVER
DVX-200
TRANSMITTER
Up to 275 ft
over STP
DVI-DDVI-D
PIN 17
PIN 1
PIN 24
PIN 8
C 4
C 1
C 2
C 5
C 3
#niP langiS #ni
P l
angiS
1 -2ataDS.D.M. 6T 1 tceteDgulPtoH
2 +2ataDS.D.M. 7T 1 -0ataDS.D.M.T
d3 leihS4/2ataDS.D.M. 8T 1 +0ataDS.D.M.T
4 -4ataDS.D.M. 9
T d1 l
eihS5/0ataDS.D.M.T
5 +4ataDS.D.M. 0T 2 -5ataDS.D.M.T
6 kcolCCD 1D 2 +5ataDS.D.M.T
7 ataDCD 2
D d2 l
eihSkcolCS.D.M.T
8 cnyS.treVgolan 3A
2 +
kcolCS.D.M.T
9 -1ataDS.D.M. 4T 2 -kcolCS.D.M.T
01 +1ataDS.D.M.T
1 d1 leihS3/1ataDS.D.M
. 1
T C deRgolanA
21 -3ataDS.D.M. 2T
C n
eerGgolanA
31 +3ataDS.D.M. 3T C eulBgolanA
41 rewoPV5 4+ C cnySzroHgolanA
51 DN 5G C dnuorGgolanA
5VDC 1.6A
DVI-D Conguration
DVX-200-TX Front
DVX-200-TX Rear
For Mac, congure the
switches as shown below:
For PC, congure the
switches as shown below:
1&2 ON, 3&4 OFF 1&2 OFF, 3&4 ON
To change this setting,
rst remove the top cover
from the DVX-200
TRANSMITTER
by removing the four side
screws. Next, locate the
DIP switches near the rear
of the device next to the
Data Port (RJ45 Ethernet
Port).
