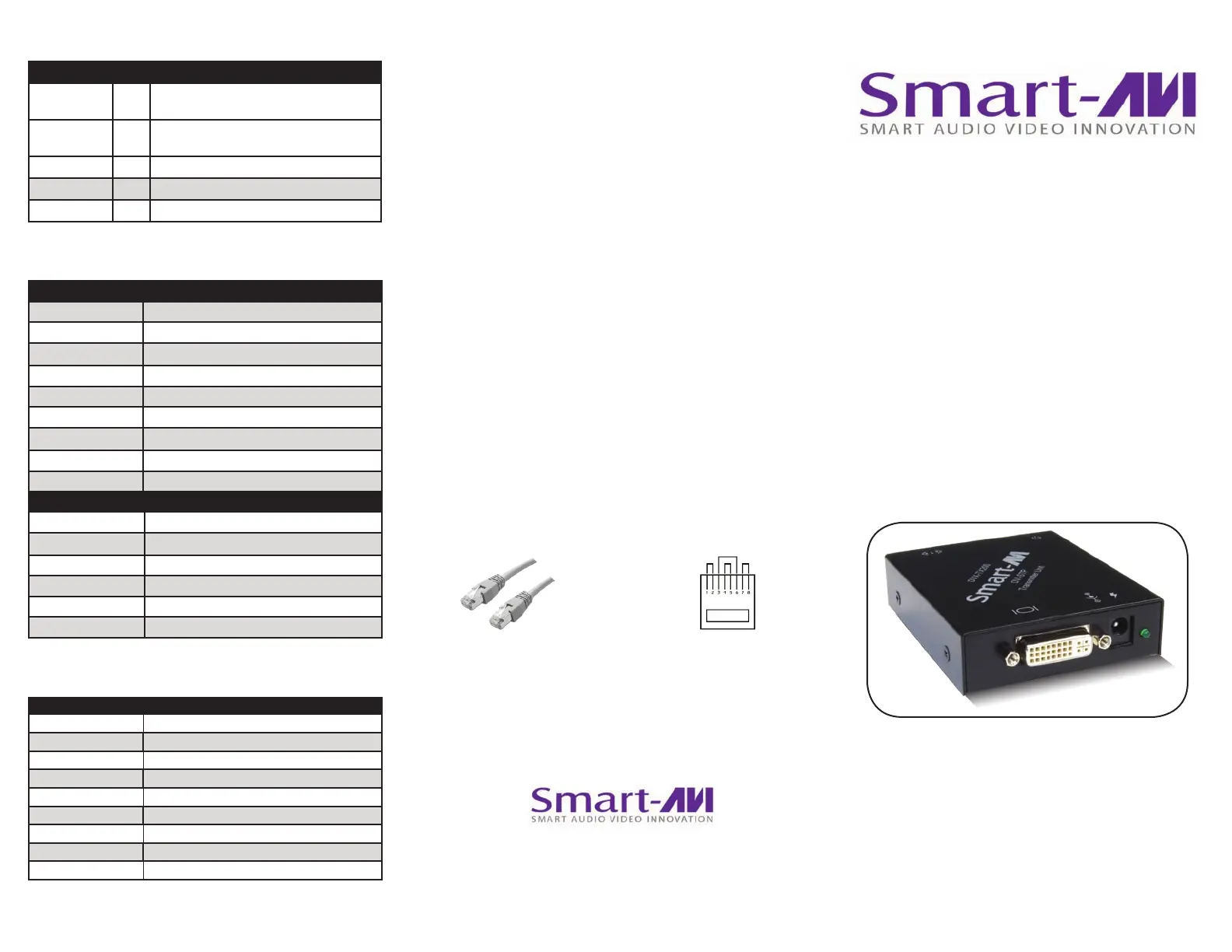

The DVX-200 is a DVI-D video extender
system (transmitter and receiver) designed
to broadcast high-denition DVI-D signals
up to 275 feet using inexpensive STP cabling.
DVX-200
DVI-D Extender
up to 275 feet over STP Cable
www.smartavi.com
Installation
Manual
What’s in the Box?
Technical Specications*
VIDEO
Format DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (TX) (1) DVI-D 29-pin female
Output Interface (RX) (1) DVI-D 29-pin female
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
OTHER
Power External 100-240 VAC/5VDC2A @10W
Dimensions 3 in W x 1 in H x 3.75 in D
Weight 0.5 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
The following is the wiring standard for terminating UTP/STP
cable using RJ-45 connector:
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
Supported Resolutions
RESOLUTION REFRESH RATE
640 x 480 85 Hz
800 x 600 85 Hz
1024 x 768 85 Hz
1152 x 870 75 Hz
1280 x 768 75 Hz
1280 x 960 60 Hz
1280 x 1024 60 Hz
1600 x 1200 60 Hz
1920 x 1200 60 Hz
PART NO. QTY DESCRIPTION
DVX-RX200 DVX-200 Receiver. DVI Receiver over CAT6
STP
DVX-TX200 DVX-200 Transmitter. DVI Transmitter over
CAT6 STP
DVI-D Cable 1 6ft MM DVI-D
Power Supply 2 PS5VDC2A
User Manual 1
Introduction
The DVX-200 is the perfect solution for extending
DVI-D signals to a remote location up to 275 feet away
over CAT6 STP cabling. It is the ideal way to isolate a
workstation computer into one location and a console
in another. It is fully compatible with MAC, PC and LINUX
DVI-D single link standards.
Applications
• Medical Applications
• Industrial Work Areas
• Home Theater Integration
• Digital Signage Deployment
• Information Kiosks/Displays
• Film/Recording Studios
Features
• Supports DVI-D single-link sources
• Supports High Resolution 1920x1200 60Hz
WUXGA
• Supports Mac, PC, and Linux DVI
• Distance: 275 feet with CAT6 STP cabling
• Uses universal DVI Single Link connectors
• Zero pixel loss with TMDS signal correction
• DDC from internal table for Mac/PC
• Compatible with all operating systems
• Compatible with all major KVM switches
• Data recovery for digital video
• Supports 1.5 and 12Mbps data rates
• Plug-and-play
Product - Installation Diagram
Connecting the DVX-200
1. Power o all devices.
2. Connect a DVI-D source (computer) to the DVI-D
port on the rear of the DVX-200-TX.
3. Connect the DVX-200-TX to the the DVX-200-RX
with one STP (Sheilded Twisted Pair) cable.
4. Connect a DVI-D compatible display to the DVI-D
port on the rear of the DVX-200-RX.
5. Connect the power to the DVX-200-RX and the
DVX-200-TX.
6. Power on the display and then the computer.
Setting the DDC
DDC provides plug-and-play capability to your
displays. When you plug a display into your computer,
the DDC table in the display tells the computer the
optimal resolution to use. The DVX-200 is capable of
supporting two primary types of displays: PC and Mac.
The default setting is PC.
COMPUTER
DVI-D
DISPLAY
DVX-200
RECEIVER
DVX-200
TRANSMITTER
Up to 275 ft
over STP
DVI-DDVI-D
PIN 17
PIN 1
PIN 24
PIN 8
C 4
C 1
C 2
C 5
C 3
#niP langiS #ni
P l
angiS
1 -2ataDS.D.M. 6T 1 tceteDgulPtoH
2 +2ataDS.D.M. 7T 1 -0ataDS.D.M.T
d3 leihS4/2ataDS.D.M. 8T 1 +0ataDS.D.M.T
4 -4ataDS.D.M. 9
T d1 l
eihS5/0ataDS.D.M.T
5 +4ataDS.D.M. 0T 2 -5ataDS.D.M.T
6 kcolCCD 1D 2 +5ataDS.D.M.T
7 ataDCD 2
D d2 l
eihSkcolCS.D.M.T
8 cnyS.treVgolan 3A
2 +
kcolCS.D.M.T
9 -1ataDS.D.M. 4T 2 -kcolCS.D.M.T
01 +1ataDS.D.M.T
1 d1 leihS3/1ataDS.D.M
. 1
T C deRgolanA
21 -3ataDS.D.M. 2T
C n
eerGgolanA
31 +3ataDS.D.M. 3T C eulBgolanA
41 rewoPV5 4+ C cnySzroHgolanA
51 DN 5G C dnuorGgolanA
5VDC 1.6A
DVI-D Conguration
DVX-200-TX Front
DVX-200-TX Rear
For Mac, congure the
switches as shown below:
For PC, congure the
switches as shown below:
1&2 ON, 3&4 OFF 1&2 OFF, 3&4 ON
To change this setting,
rst remove the top cover
from the DVX-200
TRANSMITTER
by removing the four side
screws. Next, locate the
DIP switches near the rear
of the device next to the
Data Port (RJ45 Ethernet
Port).
