Strona 1/4

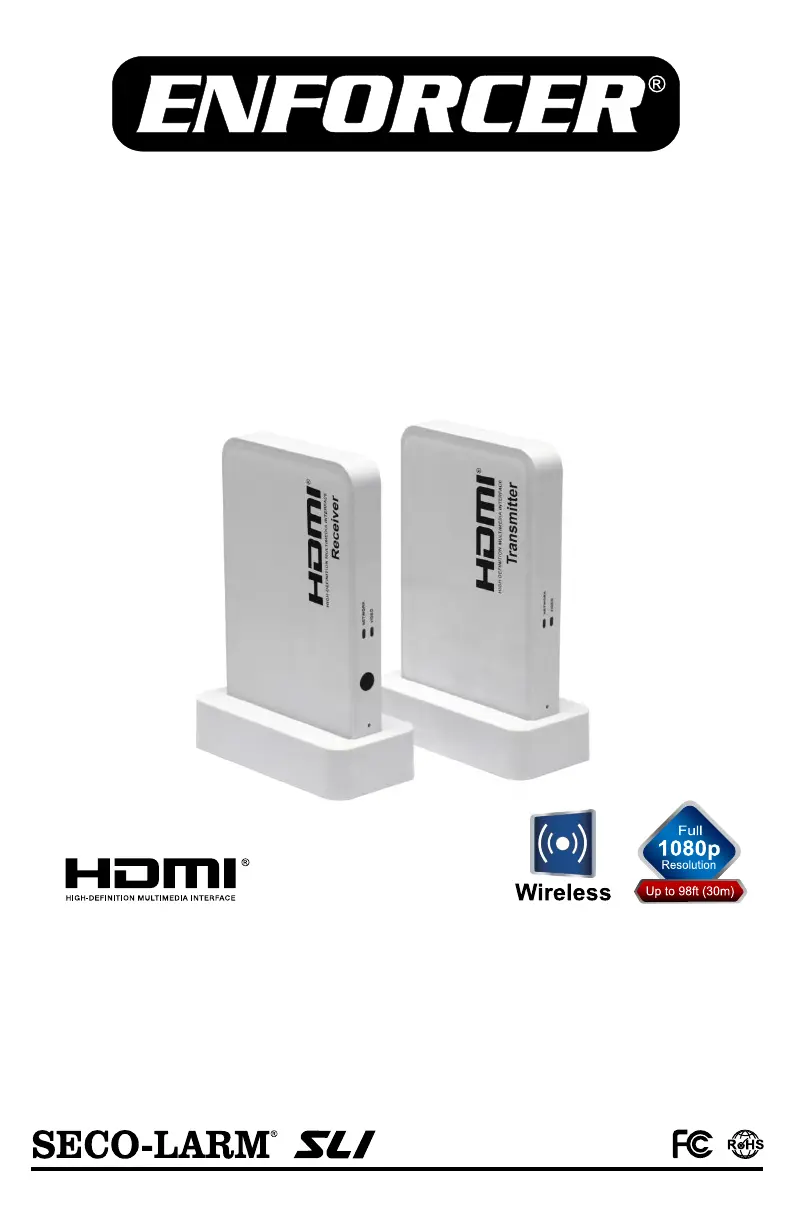

MVE-WH010Q
Installation Manual
Wireless Extender for HDMI
NOTE: Products with model numbers that end with “Q” or products that have a round green “Q” sticker signify RoHS compliance.
Wirelessly transmits HDMI from a source to a monitor up to 98ft (30m)
Support resolutions up to 1080p
Signal can pass through walls
IR pass-through for remote control support
ENFORCER Wireless Extender for HDMI®
LED Indicator:
Dimensions:
Parts List:
1 x Transmitter
1 x Receiver
1 x Manual
1 x IR Remote extension
2 x Base
2 x 5VDC Adapter
2
Transmission frequency
5.1~5.9GHz
RF Communication system
MIMO
Modulation mode
OFDM
Frequency stability
/
- 4PPM
Bandwidth
40MHz
Transmission power
>15dBm
Receiving sensitivity
<-65dBm
System latency
<1ms
Range
Up to 98ft (30m)
IR Remote frequency
38kHz
Power supply
5VDC
Current draw
2A /- 10%
Dimensions
513/16” x 313/16” x
11 /16” (148 x 97 x 18mm)
Weight
15.4-oz (436g)
Operating temperature
14 ~122 F (-10 ~50 C)
Transmitter
Receiver
Specifications:
Transmission frequency
5.1~5.9GHz
Frequency stability
/- 4PPM
Bandwidth
40MHz
Transmission power
>12dBm
Receiving sensitivity
<-75dBm
System latency
<1ms
Power supply
5VDC
Current draw
2A /- 10%
Dimensions
513/16” x 313/16” x
11 /16” (148 x 97 x 18mm)
Weight
15.5oz (440g)
Operating temperature
14 ~122 F (-10 ~50 C)
Indicator
Working Status
Network
On
The transmitter and receiver
are connected to each other.
Off
The transmitter and/or receiver
are not connected to power.
Flashing
The unit is not working
properly. See troubleshooting.
Video
On
Video source or monitor is
connected to the unit.
Off
Video source or monitor is not
connected to the unit.
Transmitter & Receiver:
Base:
1”
(25mm)
11
/16”
(18mm)
21
/8”
(54mm)
47/16
” (113mm)
313
/16”
(97mm)
513 /16” (148mm)
ENFORCER Wireless Extender for HDMI®
SECO-LARM U.S.A., Inc.
3
Installation:
Sample Application:
Overview:
1. Determine the location where the wireless HDMI units will be placed.
Note: Do not place the transmitter near a device that would affect the transmission distance.
2. Connect the 5VDC adapter to the transmitter.
3. Connect the wireless HDMI transmitter to the HDMI port of the source device via HDMI cable.
4. Connect the IR remote extension to the IR remote signal output and point it at the IR sensor of the
HDMI source.
5. Connect the 5VDC adapter to the receiver unit.
6. Connect the wireless HDMI receiver to the HDMI port of the display or other device via HDMI cable.
7. Turn ON the source and display devices to test the functionality of the wireless HDMI system.
Note: The video source can be controlled remotely using the IR remote extension. Use any
IR remote control with a frequency of 38kHz.
Note: If video problems occur, reset both units. Use a pencil or small object to hold the reset button
of the receiver down for 3 seconds. Repeat the same process for the transmitter within 30
seconds. If transmitter is not reset with 30 seconds, power off and reboot both units.
Transmitter:
Receiver:
Up to 98ft (30m)
Transmitter
Included 5VDC
Power adapter
HDTV Display
Receiver
Included 5VDC
Power adapter
HDMI Cable
HDMI cable
IR Remote extension
IR Remote
receiving window
Reset button
Status indicators
Power input
HDMI Output
USB Input
(Not used)
Remote
DVR or HD Source
Base included for attractive,
convenient installations. If
using the base, always install
with the antenna end up.
Base
Power input
HDMI Input
IR Remote
signal output
Antenna
Status indicators
Reset button
Antenna
