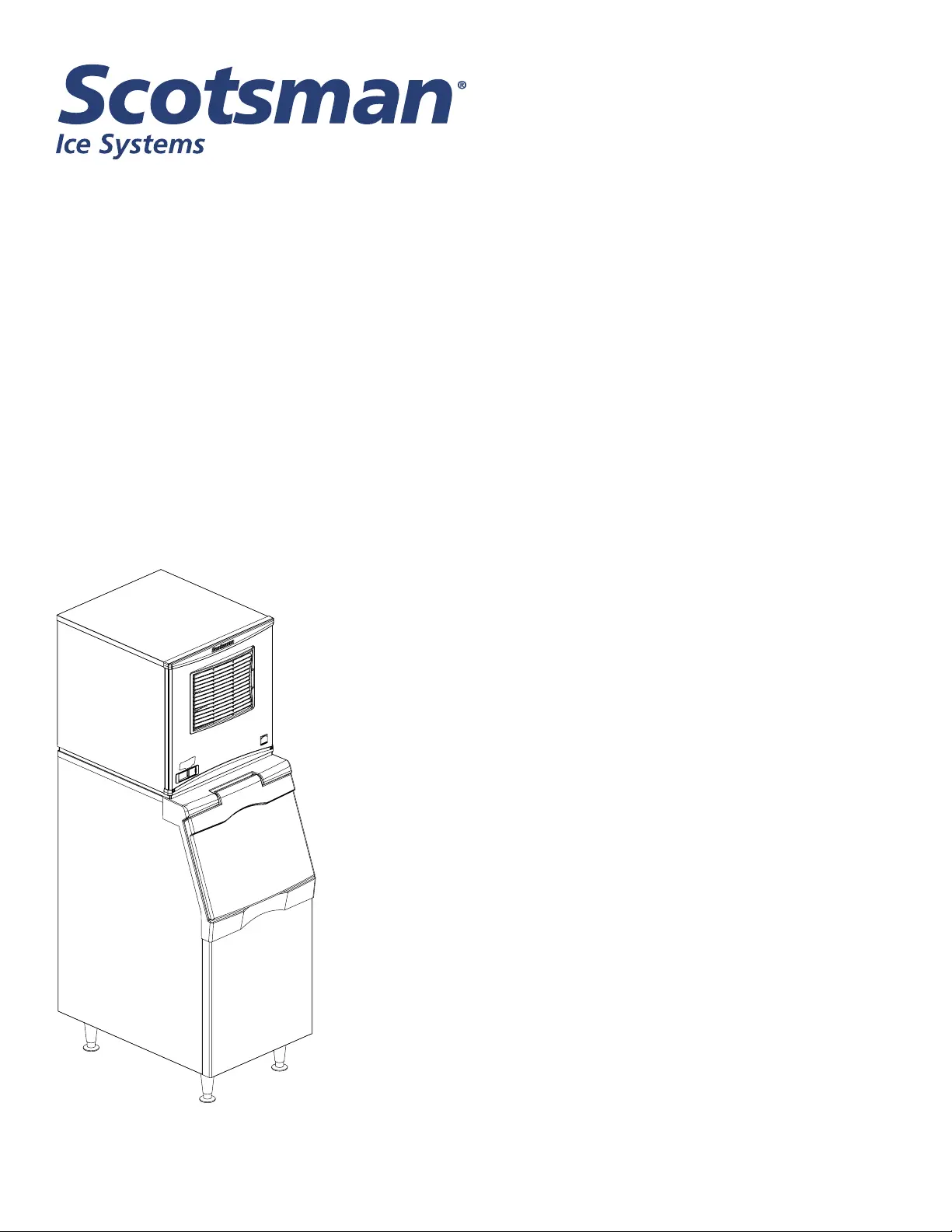

Prodigy Flaked and Nugget Ice Machines
Service Manual
for models
F0522, F0822, F1222, F1522
N0422, N0622, N0922, N1322
including seriesProdigy Plus D
N0422, F0522, N0622, F0822, N0922, F1222, N1322, F1522
Air, Water or Remote Service Manual
December 2014
Page 2
Introduction
These ice machines are the result of years of
experience with aked and nugget ice machines.
The latest in electronics has been coupled with the
time tested Scotsman aked ice system to provide
reliable ice making and the features needed by
customers.
The features include easily accessible air lters,
simple conductivity water level sensing, evaporator
clearing at shut down, photo-eye sensing bin control
and the ability to add options.
Contents
Installation: ............................................................... Page 4
Location: ................................................................. Page 5
N0422, F0522, N0622, F0822 Cabinet Layout .................................... Page 6
N0922, F1222, N1322, F1522 Cabinet Layout .................................... Page 7
N0422, F0522, N0622, F0822 D Cabinet Layout .................................. Page 8
N0922, F1222, N1322, F1522 D Cabinet Layout .................................. Page 9
Unpacking & Install Prep ..................................................... Page 10
Water .................................................................... Page 11
Electrical ................................................................. Page 12
Refrigeration - Remote Condenser Models ....................................... Page 13
Remote Condenser Location - Limits ........................................... Page 14
For The Installer: Remote Condenser ........................................... Page 15
Precharged Line Routing - Remote Only Page 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Coupling Instructions - Remote Only ............................................ Page 17
Water - Remote Models ...................................................... Page 18
Final Check List ............................................................ Page 19
Controller ................................................................. Page 20
AutoAlert and Display Code .................................................. Page 21
Component Indicator Lights Page 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Electrical Component Details ................................................. Page 23
Refrigeration .............................................................. Page 24
Sequence of Operation ...................................................... Page 25
Refrigeration System ........................................................ Page 26
N0422, F0522, N0622, F0822, N0922, F1222, N1322, F1522
Air, Water or Remote Service Manual
December 2014
Page 3
Water System ............................................................. Page 27
Air Cooled Refrigeration ..................................................... Page 28
Water Cooled Refrigeration ................................................... Page 29
Remote Air Cooled Refrigeration ............................................... Page 30
How Ice Is Made ........................................................... Page 31
Technical Information Page 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Heat Load, Charge and Condenser GPM ........................................ Page 33
Refrigeration System Pressures ............................................... Page 34
Maintenance .............................................................. Page 35
Maintenance: Scale Removal ................................................. Page 36
Maintenance: Check Top Bearing .............................................. Page 37
Bearing Service ............................................................ Page 38
Maintenance: Sensors ....................................................... Page 39
Service Diagnosis - Air Cooled ................................................ Page 40
Service Diagnosis - Water Cooled .............................................. Page 41
Service Diagnosis - Remote Air Cooled ......................................... Page 42
Service Diagnosis - Remote Air Cooled ......................................... Page 43
Service Diagnosis - Refrigeration System Failure .................................. Page 44
Service Diagnosis - Optional Ice Level Controls ................................... Page 45
Options .................................................................. Page 46
Options: Bin Thermostat ..................................................... Page 47
Repair Procedures: Bearing And Breaker ........................................ Page 48
Repair Procedures: The Auger ................................................ Page 49
Auger and Evaporator Inspection .............................................. Page 50
Repair Procedures: The Water Seal ............................................ Page 51
Repair Procedures: The gear reducer ........................................... Page 52
Repair Procedures: Replace the Evaporator: ..................................... Page 53
