RA-53b Kopfhörerverstärker
Eingangsimpedanz .....................10 kΩ
Max. Eingangspegel +18 dBV ...................
Ausgangsimpedanz ...................10 Ω
Gesamtverzerrung (THD) ........<0,08%
IM-Verzerrungen (SMPTE) ........<0,08%
Störspannungsabstand ............>90 dB
Ausgangsleistung .......................442 mW/Kanal
Anschlüsse (Ausgänge) .............6,3-mm/3,5-mm-Klinken
Anschlüsse (Eingänge) ...............6,3-mm-Klinken, Cinch, XLR
Anschlüsse (Inserts) ....................6,3-mm-Klinken
Betriesbsspannung .....................Netzteil 12 V~ (Lieferumfang)
Gewicht ...........................................820 g
Abmessungen...............................19,5 x 4,5 x 13,5 cm (B x H x T)
Technische Änderungen vorbehalten.
• Drei Stereoeingänge, Klinke, Cinch, XLR
• Ein Monoeingang, 6,3-mm-Klinke
• Fünf Ausgänge mit 3,5-mm-Stereo-Klinken
• Hohe Abhörpegel mit viel Leistungsreserve
• Getrennte Pegelregler pro Ausgang
• Link-Bus für Betrieb von 2 RA-53b im Rack
• Drei Insert-Klinkenbuchsen
• 12-V-Netzteil im Lieferumfang
• Stabile Gehäusekonstruktion
• Geringes Gewicht, leicht transportabel
FEATURES TECHNISCHE DATEN
Anschlüsse Geräterückseite
Stereo-Kopfhörerverstärker mit 5 Ausgängen.
Der RA-53b ist ein Kopfhörer-/Ohrhörerverstärker mit hohen Verstärkungsreserven. Die fünf 6,3- und 3,5-mm-Stereo-
Klinkenausgänge liegen jeweils parallel. Durch getrennte Lautstärkeregler pro Kanal, lässt sich der Ausgangspegel
individuell einstellen. Bei Montage von zwei RA-53b in einem Standardrack erfolgt die Verbindung beider Geräte
über einen Linkbus, so dass insgesamt 10 Ausgänge bereit stehen. Zusätzlich zu den drei Stereoeingängen und einem
Mono-Klinkeneingang stehen drei Klinken-Inserts für die ersten drei Kanäle zur Verfügung.
Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen
Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de
RA-53b Kopfhörerverstärker
PS12
12V AC
www.rolls.com
BEDIENANLEITUNG und WARNHINWEISE
Achtung:
Dieses Gerät wird mit einem externen Netzgerät Rolls PS12, das dem Gerät beiliegt, betrieben. Das Netzgerät kann an jeder
hausüblichen 230-V-Wechselspannungs-Schutzkontaktsteckdose betrieben werden. Andere Netzgeräte dürfen nur nach
Rücksprache mit einem hierfür qualizierten Techniker oder mit Ihrem Fachhändler genutzt werden. Für Fehler, die durch
Fremd-Netzgeräte verursacht werden, haften wir nicht. Bei Önen des Gerätes sowie des Netzgerätes entfällt jeder Garan-
tieanspruch. Zudem möchten wir auf eine eventuell lebensgefährliche Gefahr durch Stromschlag hinweisen. Elektrische
Geräte dürfen lediglich durch autorisierte Servicestellen bzw. die Fa. Pro Audio-Technik Ltd., 63571 Gelnhausen geönet
werden. In Reklamationsfällen, im Fall von Fehlfunktion oder Ausfall sind die Geräte ungeönet an diese Firmen zu über-
stellen.
Anschlüsse & Bedienelemente

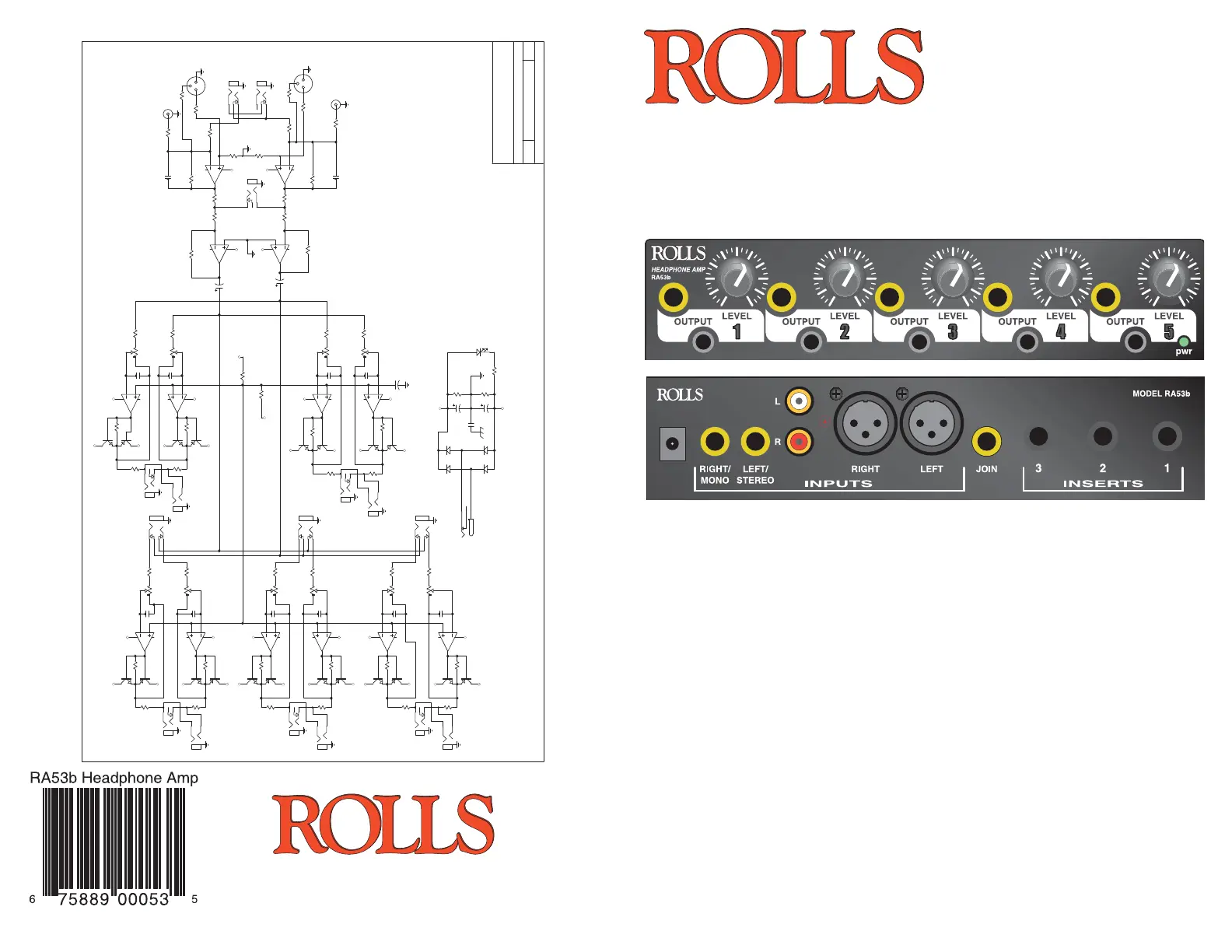

Die Abbildung unten zeigt an einem Beispiel, wie das Modell RA-53b angeschlossen und bedient wird, um
korrekten und sicheren Betrieb zu gewährleisten.
Gerätefrontseite (Beschreibung für die Kanäle 1 bis 5 sind identisch)
OUTPUT: 6,3- und 3,5-mm-Stereo-Klinkenbuchsen (Belegung siehe Zeichnung rechts) für den Anschluss von Standard-
Kopf- oder Ohrhörern. Die Nennausgangsimpedanz beträgt 10 Ω.
LEVEL: diese Drehpotis bestimmen den Signalpegel für den jeweiligen Kanal.
POWER LED: Einschaltkontrolle. Zeigt den korrekten Anschluss des externen Netzteils an.
POWER: Für den Anschluss des mitgelieferten (12 V~). Nur dieses Netzteil verwenden!Rolls Netzteils PS12
RIGHT/MONO INPUT: 6,3-mm-Stereo-Klinkenbuchse (TRS) für den Anschluss des rechten Kanals eines Stereo-Signals. Wird
nur dieser Eingang benutzt (nichts an der Buchse LEFT/STEREO angeschlossen), wird das Signal auf beide Ausgangskanä-
le geführt.
LEFT/STEREO INPUT: Stereo-Klinkenbuchse (TRS) für den L-Kanal eines Stereo-Signals. Wird nur dieser Eingang benutzt
(nichts an der Buchse RIGHT/MONO angeschlossen), kann ein 6,3-mm-TRS-Klinkenstecker mit dem R-Kanal des Program-
materials am Tip und dem L-Signal auf dem Ring für Stereo-Betriebs verwendet werden. Beispiel: ein Stereo-Kopfhörer-
Ausgang eines Mischpults kann so direkt an die Stereo-Buchse via TRS-Kabel angeschlossen werden.
L/R INPUTS: Cinch- Eingänge zum Anschluss einer hochpegeligen Signalquelle.
BALANCED INPUTS: symmetrische XLR-Eingänge für den Anschluss von symmetrischen Linepegel-Quellen (z.B. vom Mixer)
JOIN: 6,3-mm-TRS-Klinkenbuchse zur Kaskadierung eines weiteren RA53b (ergibt 10 Monitorkanäle mit 6 Inserts)
CHANNEL INSERTs: 6,3-mm-TRS-Klinkenbuchse für ein Stereo-Insertsignals.
